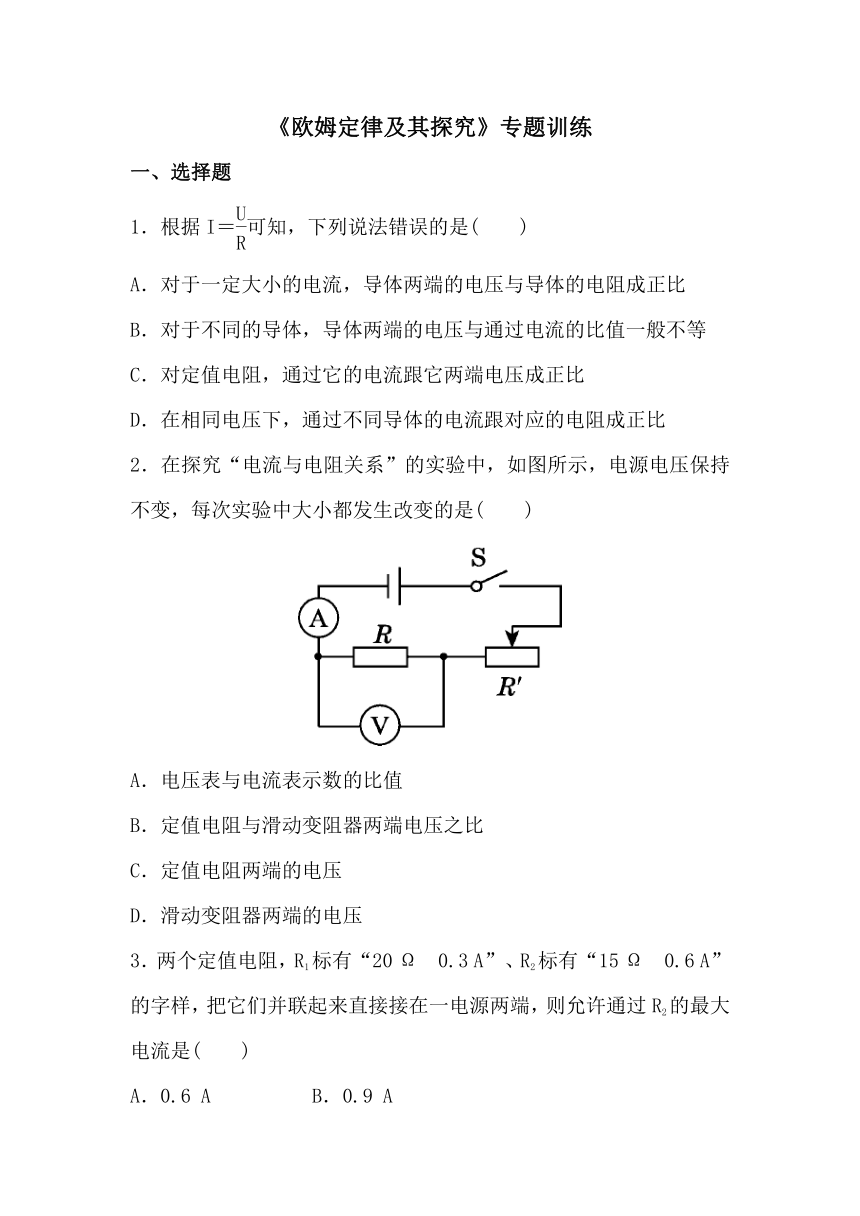

《欧姆定律及其探究》专题训练
一、选择题
1.根据I=可知,下列说法错误的是( )
A.对于一定大小的电流,导体两端的电压与导体的电阻成正比
B.对于不同的导体,导体两端的电压与通过电流的比值一般不等
C.对定值电阻,通过它的电流跟它两端电压成正比
D.在相同电压下,通过不同导体的电流跟对应的电阻成正比
2.在探究“电流与电阻关系”的实验中,如图所示,电源电压保持不变,每次实验中大小都发生改变的是( )
A.电压表与电流表示数的比值
B.定值电阻与滑动变阻器两端电压之比
C.定值电阻两端的电压
D.滑动变阻器两端的电压
3.两个定值电阻,R1标有“20 Ω 0.3 A”、R2标有“15 Ω 0.6 A”的字样,把它们并联起来直接接在一电源两端,则允许通过R2的最大电流是( )
A.0.6 A B.0.9 A
C.0.3 A D.0.4 A

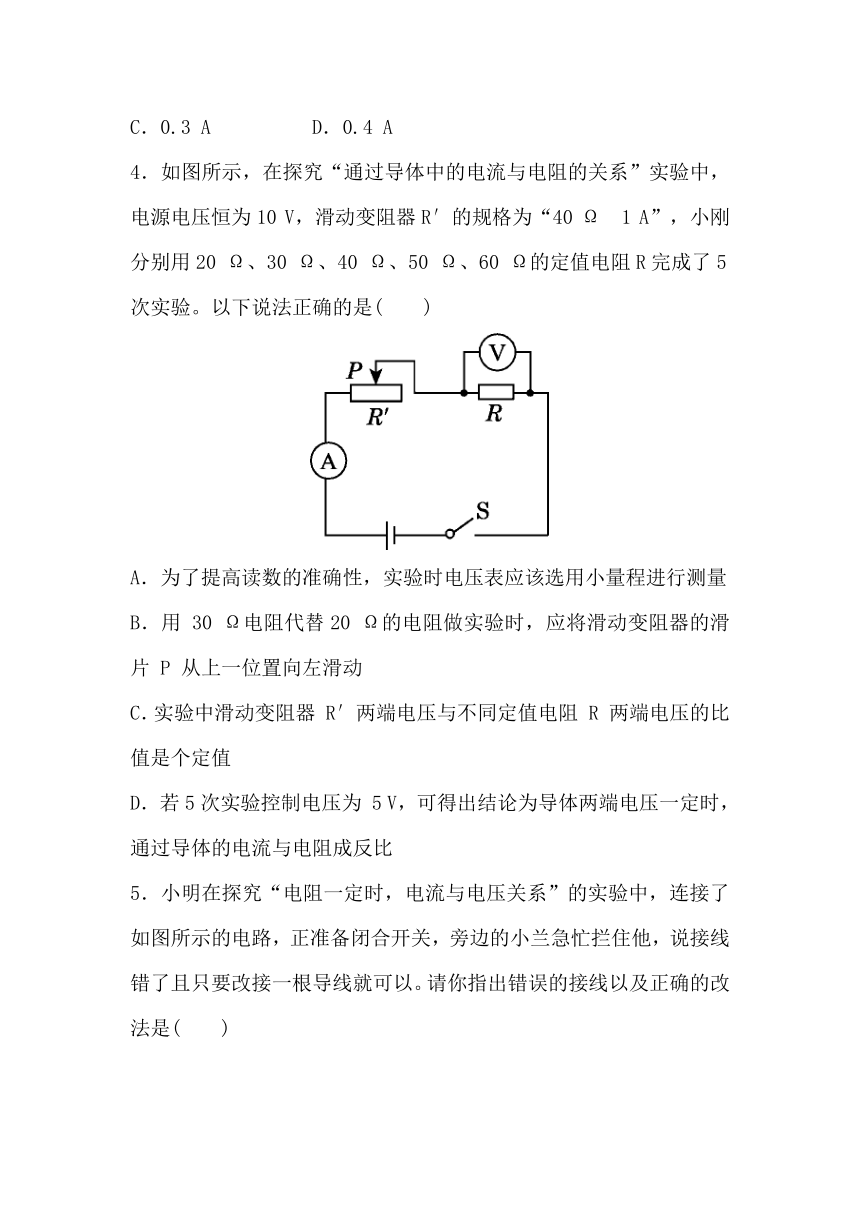

4.如图所示,在探究“通过导体中的电流与电阻的关系”实验中,电源电压恒为10 V,滑动变阻器R′的规格为“40 Ω 1 A”,小刚分别用20 Ω、30 Ω、40 Ω、50 Ω、60 Ω的定值电阻R完成了5次实验。以下说法正确的是( )
A.为了提高读数的准确性,实验时电压表应该选用小量程进行测量
B.用 30 Ω电阻代替20 Ω的电阻做实验时,应将滑动变阻器的滑片 P 从上一位置向左滑动
C.实验中滑动变阻器 R′两端电压与不同定值电阻 R 两端电压的比值是个定值
D.若5次实验控制电压为 5 V,可得出结论为导体两端电压一定时,通过导体的电流与电阻成反比

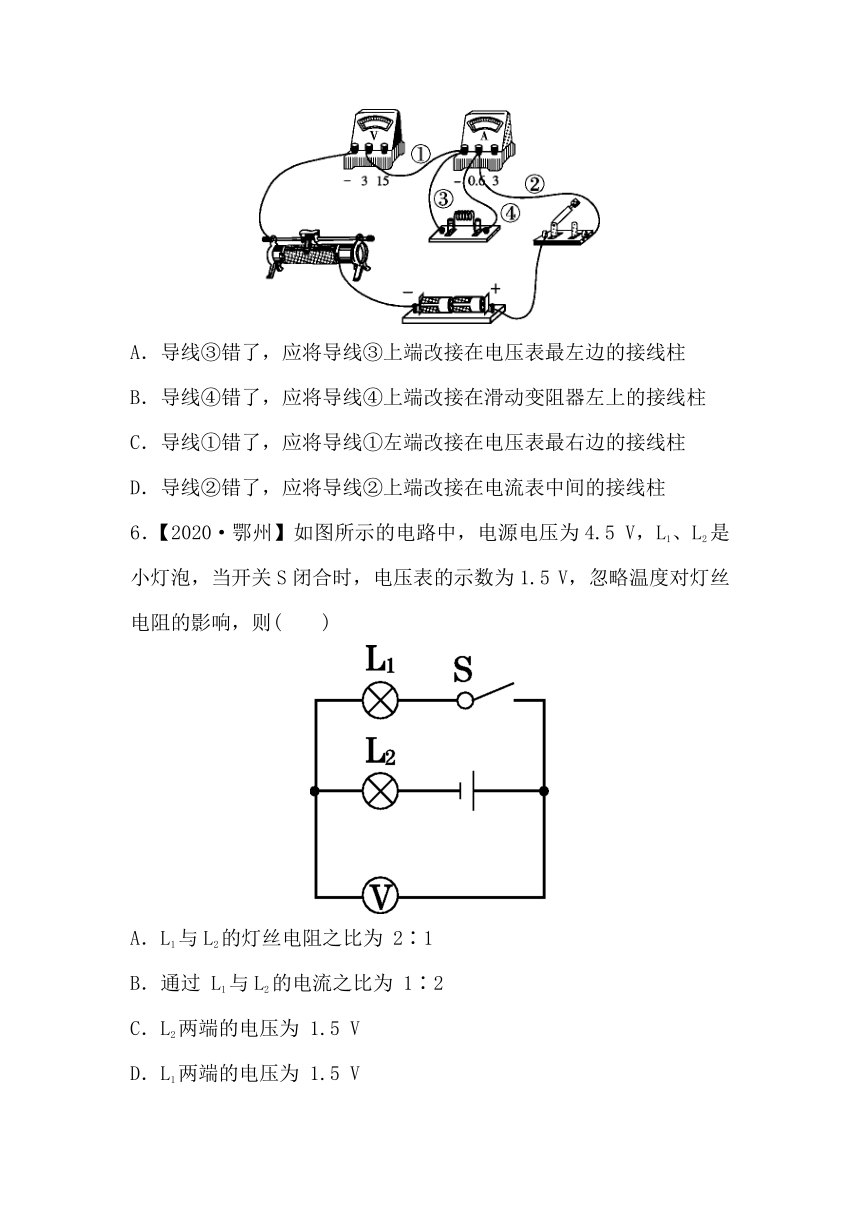

5.小明在探究“电阻一定时,电流与电压关系”的实验中,连接了如图所示的电路,正准备闭合开关,旁边的小兰急忙拦住他,说接线错了且只要改接一根导线就可以。请你指出错误的接线以及正确的改法是( )
A.导线③错了,应将导线③上端改接在电压表最左边的接线柱
B.导线④错了,应将导线④上端改接在滑动变阻器左上的接线柱
C.导线①错了,应将导线①左端改接在电压表最右边的接线柱
D.导线②错了,应将导线②上端改接在电流表中间的接线柱
6.【2020·鄂州】如图所示的电路中,电源电压为4.5 V,L1、L2是小灯泡,当开关S闭合时,电压表的示数为1.5 V,忽略温度对灯丝电阻的影响,则( )
A.L1与L2的灯丝电阻之比为 2∶1
B.通过 L1与L2的电流之比为 1∶2
C.L2两端的电压为 1.5 V
D.L1两端的电压为 1.5 V
二、综合题

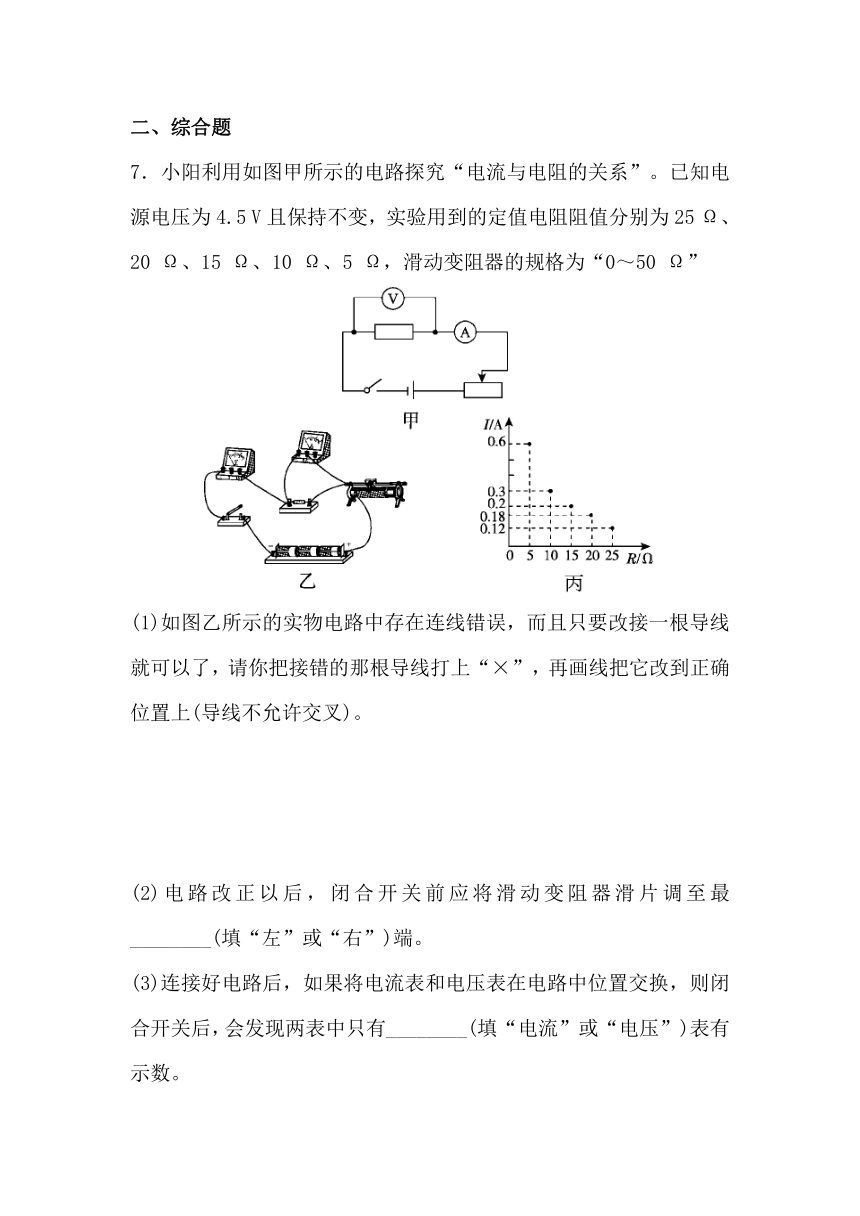

7.小阳利用如图甲所示的电路探究“电流与电阻的关系”。已知电源电压为4.5 V且保持不变,实验用到的定值电阻阻值分别为25 Ω、20 Ω、15 Ω、10 Ω、5 Ω,滑动变阻器的规格为“0~50 Ω”
(1)如图乙所示的实物电路中存在连线错误,而且只要改接一根导线就可以了,请你把接错的那根导线打上“×”,再画线把它改到正确位置上(导线不允许交叉)。
(2)电路改正以后,闭合开关前应将滑动变阻器滑片调至最________(填“左”或“右”)端。
(3)连接好电路后,如果将电流表和电压表在电路中位置交换,则闭合开关后,会发现两表中只有________(填“电流”或“电压”)表有示数。
(4)为了用上所有的定值电阻正确完成五次实验,应利用滑动变阻器控制定值电阻两端的电压至少保持________V不变。
(5)实验中将5 Ω的定值电阻更换为10 Ω的定值电阻后,闭合开关,应将滑动变阻器滑片向______(填“左”或“右”)适当滑动,使电压表示数恢复到原来的值。
(6)小阳同学每次随机选取一个定值电阻,进行了五次实验,根据所得数据画出电流与电阻关系的图象如图丙所示,且实验中各电路元件完好,读数、记录均正确。但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定,根据图丙中的数据分析,阻值为______Ω的定值电阻连入电路时未移动滑片,这次实验之前的那一次实验,小阳选取的是阻值为________Ω的定值电阻。
8.【2020·临沂】当某导体两端的电压为6 V时,通过它的电流为0.4 A,当该导体两端电压为3 V时,通过它的电流为________A;当该导体两端电压为0 V时,它的电阻为________Ω。
9.【2021·北海期末】 如图所示为自动测定油箱内油层的装置。油量表是由________(填“电压”或“电流”)表改装而成的,油量表的示数越小,表示油箱中的油就越________(填“多”或“少”)。
10.如图甲是利用压敏电阻的特性来测算压力大小的电路装置,其构造有托盘、压力传感器R、电流计G(量程0~600 mA),托盘质量忽略不计。
(1)该压敏电阻阻值随压力的变化关系式为R=100-20F(F和R的单位分别是N和 Ω),当不称重时,电路的电阻是__________Ω,此时电流计示数是60 mA,则电源电压为________V。
(2)托盘上放一物体,电流计示数为500 mA,可知该物体对托盘的压力是________N,已知该物体与托盘的接触面积为4 cm2,它对托盘的压强是_________Pa。
(3)在电路中串联定值电阻可以起到保护电路的作用,如图乙。当电阻R′接入后,该装置所测的压力范围将________(填“变大”“变小”或“不变”)。
11.某同学利用如图甲所示的电路进行探究,电源电压恒为9 V,更换5个定值电阻Rx,得到如图乙所示的图象。则
(1)该同学探究的是____________的关系;
(2)五次记录实验数据中,电压表的示数为多少?滑动变阻器阻值变化范围是多少?
参考答案
一、选择题
1.D 2.A 3.D
4.D 5.A 6.B
二、综合题
7.(1)解:如图所示。
(2)右
(3)电压
(4)1.5
(5)右
(6)20;10
8.0.8;2.5
9.电流;少
10.(1)100;6
(2)4.4;1.1×104
(3)变大
11.(1)电流与电阻
(2)解:由图乙可知,五次记录实验数据中,Ux=IRx=1.0A×5 Ω
=……0.2A×25 Ω=5 V,即电压表的示数为5 V;当Rx=5 Ω时电路中的电流I=1.0 A,此时滑动变阻器接入电路中的电阻最小,由I=可得,此时电路的总电阻:R总===9 Ω,因串联电路中总电阻等于各分电阻之和,所以,滑动变阻器接入电路中的最小阻值:R滑=R总-Rx=9 Ω-5 Ω=4 Ω;当Rx′=25 Ω时电路中的电流I′=0.2 A,此时滑动变阻器接入电路中的电阻最大,此时电路的总电阻:R总′===45 Ω,则滑动变阻器接入电路中的最大阻值:R滑′=R总′-Rx′=45 Ω-25 Ω=20 Ω,所以,滑动变阻器阻值变化范围是4~20 Ω。
