5.2传感器的应用 同步训练（word版含答案）

5.2传感器的应用
一、选择题（共15题）

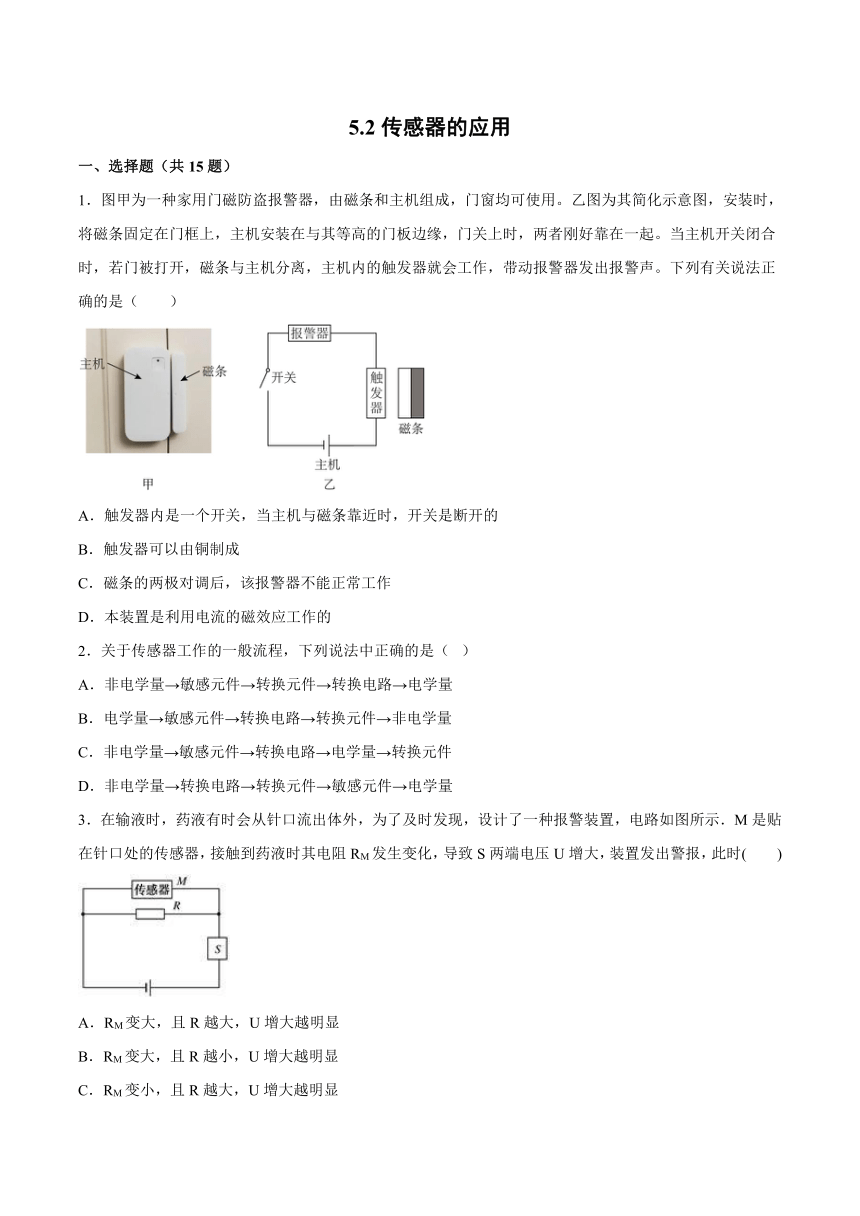

1．图甲为一种家用门磁防盗报警器，由磁条和主机组成，门窗均可使用。乙图为其简化示意图，安装时，将磁条固定在门框上，主机安装在与其等高的门板边缘，门关上时，两者刚好靠在一起。当主机开关闭合时，若门被打开，磁条与主机分离，主机内的触发器就会工作，带动报警器发出报警声。下列有关说法正确的是（　　）
A．触发器内是一个开关，当主机与磁条靠近时，开关是断开的
B．触发器可以由铜制成
C．磁条的两极对调后，该报警器不能正常工作
D．本装置是利用电流的磁效应工作的
2．关于传感器工作的一般流程，下列说法中正确的是（ ）
A．非电学量→敏感元件→转换元件→转换电路→电学量
B．电学量→敏感元件→转换电路→转换元件→非电学量
C．非电学量→敏感元件→转换电路→电学量→转换元件
D．非电学量→转换电路→转换元件→敏感元件→电学量
3．在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示．M是贴在针口处的传感器，接触到药液时其电阻RM发生变化，导致S两端电压U增大，装置发出警报，此时(　　)
A．RM变大，且R越大，U增大越明显
B．RM变大，且R越小，U增大越明显
C．RM变小，且R越大，U增大越明显
D．RM变小，且R越小，U增大越明显
4．洗手后将湿手靠近自动干手机，机内的传感器就开通电热器加热，有热空气从机内喷出，将湿手烘干，手靠近干手机能使传感器工作，是因为手靠近干手机能够（ ）
A．改变湿度
B．改变温度
C．改变磁场
D．改变电容
5．关于传感器，下列说法正确的是 (　　)
A．光敏电阻和热敏电阻都是由半导体材料制成的
B．金属材料不可以制成传感器
C．传感器主要是通过感知电阻的变化来传递信号的
D．以上说法都不正确
6．已知光敏电阻R的阻值随光照强度的增大而减小，现利用光敏电阻做为传感器设计了如图所示的电路，电源电动势为E、内阻为r。当在光照强度增大的情况下，下列判断正确的是（ ）
A．电压表和电流表示数都增大
B．电压表和电流表示数都减小
C．电压表示数增大，电流表示数减小
D．电压表示数减小，电流表示数增大
7．对于常见的可燃气体浓度的检测，现在一般用催化燃烧检测器．它的原理如下：传感器的核心为一惠斯通电桥，其中一桥臂上有催化剂，当与可燃气体接触时，可燃气体在有催化剂的电桥上燃烧，该桥臂的电阻发生明显变化，其余桥臂的电阻不变化，从而引起整个电路的输出发生变化，而该变化与可燃气体的浓度成比例，从而实现对可燃气体的检测．由此可推断有催化剂的桥臂上的电阻材料为(　 　)
A．铜 B．合金 C．半导体 D．绝缘体
8．当你走近某些宾馆、酒店的大门时，门就会自动为你打开；当你走进门之后，门又在你身后自动关上．你觉得这可能是将下列哪种外界信息转换为有用的信息(　　)
A．温度 B．紫外线 C．可见光 D．红外线

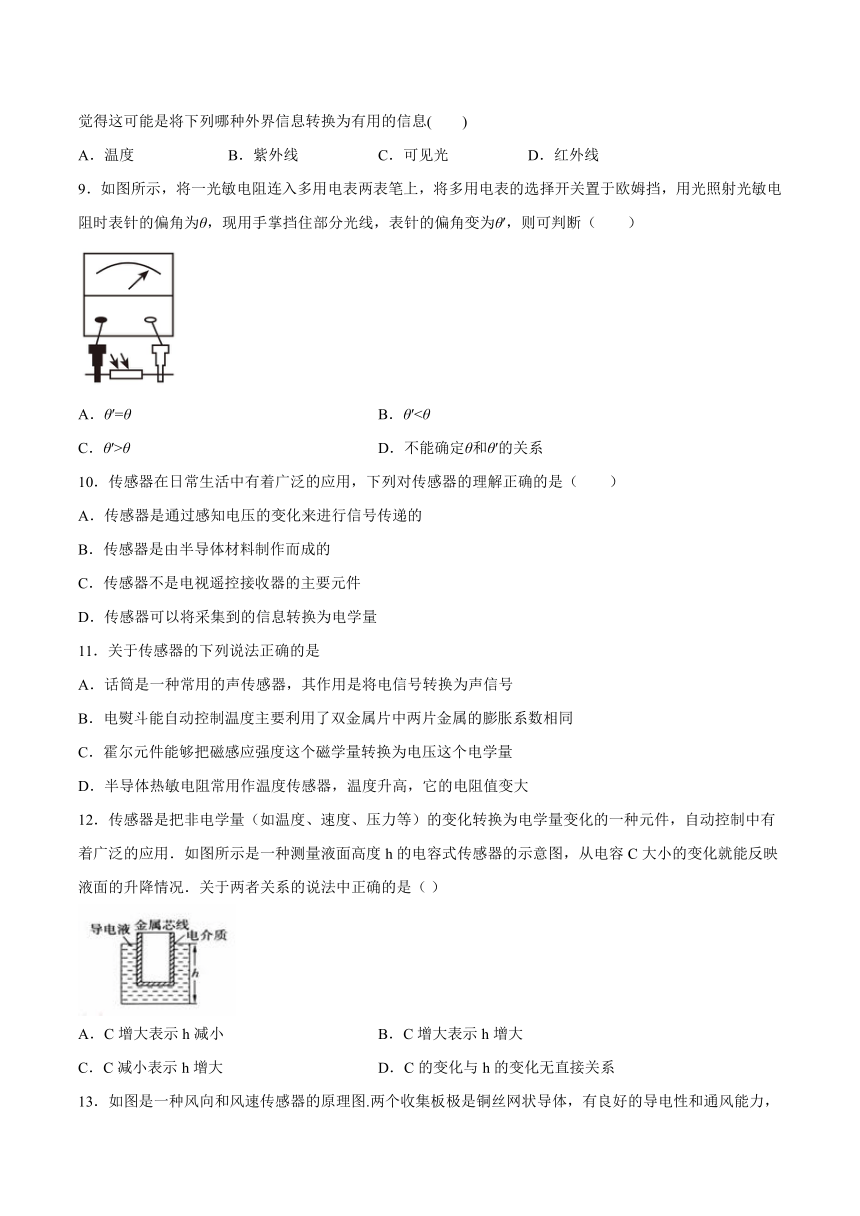

9．如图所示，将一光敏电阻连入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断（　　）
A．θ′=θ B．θ′<θ
C．θ′>θ D．不能确定θ和θ′的关系
10．传感器在日常生活中有着广泛的应用，下列对传感器的理解正确的是（　　）
A．传感器是通过感知电压的变化来进行信号传递的
B．传感器是由半导体材料制作而成的
C．传感器不是电视遥控接收器的主要元件
D．传感器可以将采集到的信息转换为电学量
11．关于传感器的下列说法正确的是
A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号
B．电熨斗能自动控制温度主要利用了双金属片中两片金属的膨胀系数相同
C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量
D．半导体热敏电阻常用作温度传感器，温度升高，它的电阻值变大
12．传感器是把非电学量（如温度、速度、压力等）的变化转换为电学量变化的一种元件，自动控制中有着广泛的应用．如图所示是一种测量液面高度h的电容式传感器的示意图，从电容C大小的变化就能反映液面的升降情况．关于两者关系的说法中正确的是（ ）
A．C增大表示h减小 B．C增大表示h增大
C．C减小表示h增大 D．C的变化与h的变化无直接关系

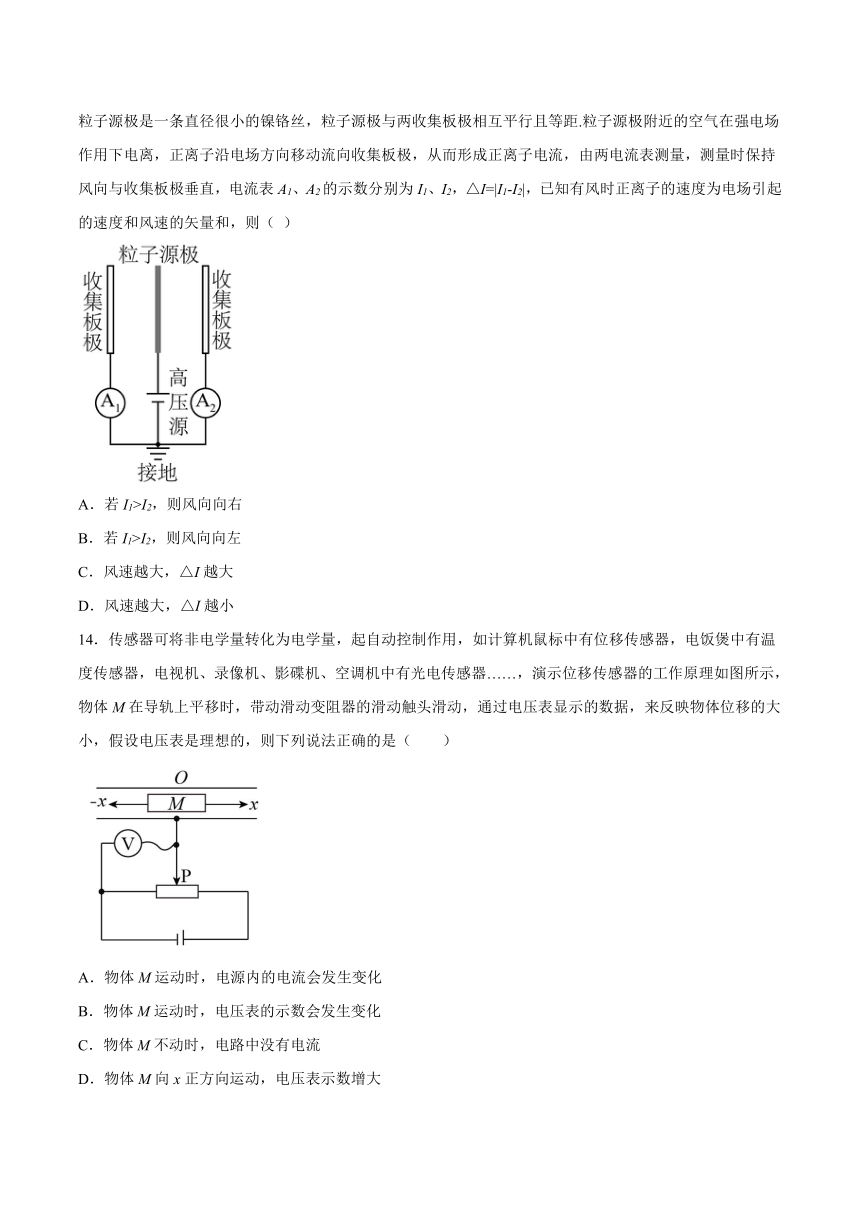

13．如图是一种风向和风速传感器的原理图.两个收集板极是铜丝网状导体，有良好的导电性和通风能力，粒子源极是一条直径很小的镍铬丝，粒子源极与两收集板极相互平行且等距.粒子源极附近的空气在强电场作用下电离，正离子沿电场方向移动流向收集板极，从而形成正离子电流，由两电流表测量，测量时保持风向与收集板极垂直，电流表A1、A2的示数分别为I1、I2，△I=|I1-I2|，已知有风时正离子的速度为电场引起的速度和风速的矢量和，则（ ）
A．若I1>I2，则风向向右
B．若I1>I2，则风向向左
C．风速越大，△I越大
D．风速越大，△I越小
14．传感器可将非电学量转化为电学量，起自动控制作用，如计算机鼠标中有位移传感器，电饭煲中有温度传感器，电视机、录像机、影碟机、空调机中有光电传感器……，演示位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的滑动触头滑动，通过电压表显示的数据，来反映物体位移的大小，假设电压表是理想的，则下列说法正确的是（　　）
A．物体M运动时，电源内的电流会发生变化
B．物体M运动时，电压表的示数会发生变化
C．物体M不动时，电路中没有电流
D．物体M向x正方向运动，电压表示数增大

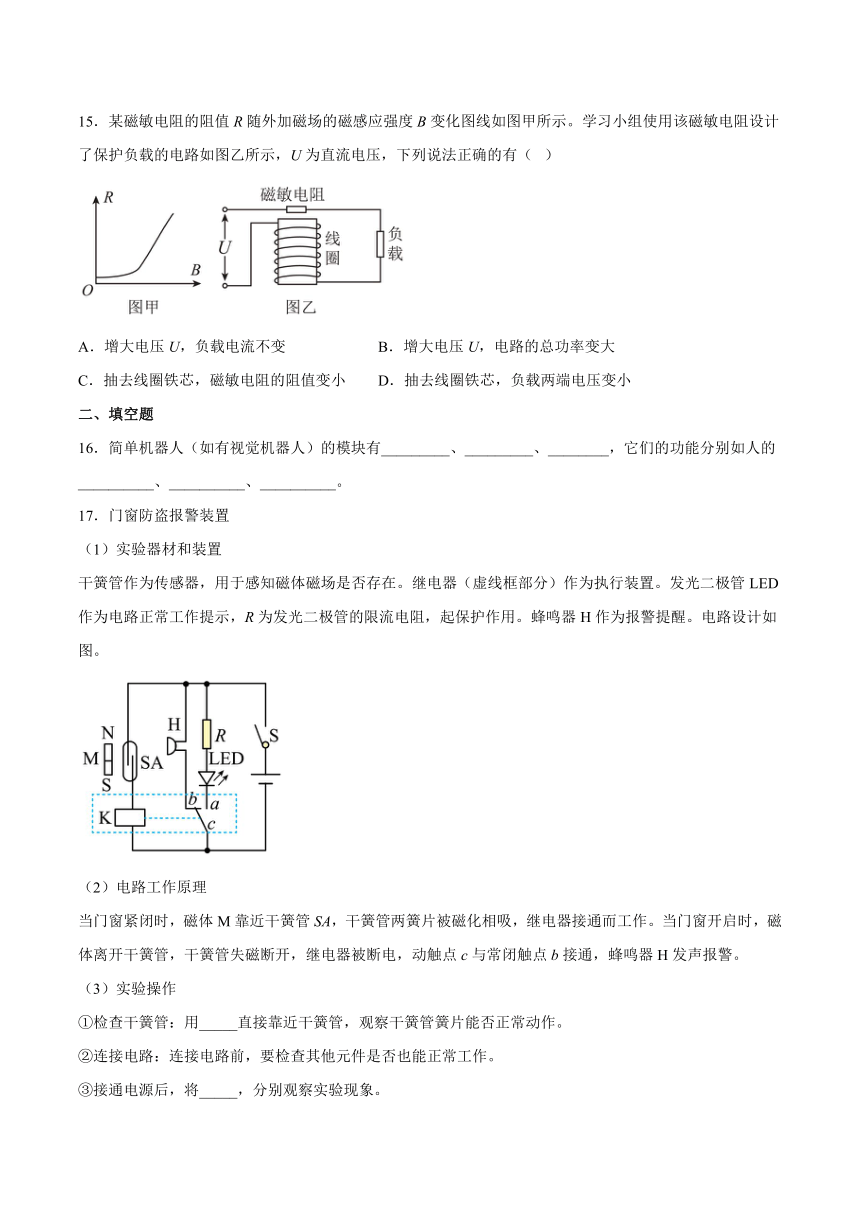

15．某磁敏电阻的阻值R随外加磁场的磁感应强度B变化图线如图甲所示。学习小组使用该磁敏电阻设计了保护负载的电路如图乙所示，U为直流电压，下列说法正确的有（ ）
A．增大电压U，负载电流不变 B．增大电压U，电路的总功率变大
C．抽去线圈铁芯，磁敏电阻的阻值变小 D．抽去线圈铁芯，负载两端电压变小
二、填空题
16．简单机器人（如有视觉机器人）的模块有_________、_________、________，它们的功能分别如人的__________、__________、__________。
17．门窗防盗报警装置
（1）实验器材和装置
干簧管作为传感器，用于感知磁体磁场是否存在。继电器（虚线框部分）作为执行装置。发光二极管LED作为电路正常工作提示，R为发光二极管的限流电阻，起保护作用。蜂鸣器H作为报警提醒。电路设计如图。
（2）电路工作原理
当门窗紧闭时，磁体M靠近干簧管SA，干簧管两簧片被磁化相吸，继电器接通而工作。当门窗开启时，磁体离开干簧管，干簧管失磁断开，继电器被断电，动触点c与常闭触点b接通，蜂鸣器H发声报警。
（3）实验操作
①检查干簧管：用_____直接靠近干簧管，观察干簧管簧片能否正常动作。
②连接电路：连接电路前，要检查其他元件是否也能正常工作。
③接通电源后，将_____，分别观察实验现象。
18．如图所示为包含某逻辑电路的一个简单的电路图，L为小灯泡．光照射电阻R′，其阻值将变得远小于R接入电路的阻值，无光照射R′其阻值将变得远大于R接入电路的阻值．
(1)该逻辑电路是________门电路（选填“与”、“或”、“非”）．
(2)当电阻R′到光照射时，小灯泡L将________（选填“发光”、“不发光”）．
19．如图是“用DIS探究向心力与哪些因素有关”的实验仪器，该实验采用的方法是_______________；该实验中需要用到的传感器是__________________。
三、综合题
20．参考“信息浏览”中所列的敏感元件，到电子元件市场调查有哪些敏感元件可以用来做传感器。观察各种敏感元件，了解它们的型号、价格和用途，写一份调查报告，并与同学交流。
21．下图是电饭煲的电路图，是一个磁钢限温开关，手动闭合后，当此开关温度达到居里点（）时，会自动断开，且不能自动闭合是一个双金属片自动控温开关，当温度低于时，会自动闭合；温度高于时，会自动断开。红灯是加热指示灯，黄灯是保温指示灯，分流电阻，加热电阻丝，两灯电阻不计。
(1)分析电饭煲的工作原理；
(2)计算加热和保温两种状态下，电饭煲消耗的电功率之比；
(3)如果不闭合开关，能将饭煮熟吗？
22．如图，电磁继电器和热敏电阻R1等元件组成了恒温箱控制电路，R1处于恒温箱内。电源电动势E=6V，内阻不计，继电器线圈的电阻R0=100Ω。下右图为热敏电阻的R1－t图象，且已知在50～150范围内，热敏电阻的阻值随温度的变化规律是：R1t=常数，电阻R2是可变电阻。当线圈中的电流增加到20mA时，继电器的衔铁被吸合，已知此时可变电阻R2=125Ω，恒温箱保持60恒温。左图中的“电源”是恒温箱加热器的电源。
(1)60时，热敏电阻R1的阻值是多少？
(2)应该把恒温箱的加热器接在A、B端还是C、D端？
(3)如果要使恒温箱内的温度保持100，可变电阻R2的阻值应调为多少？
(4)欲将恒温箱的温度调高一些，应将R2的阻值调大还是调小？
试卷第1页，共3页
