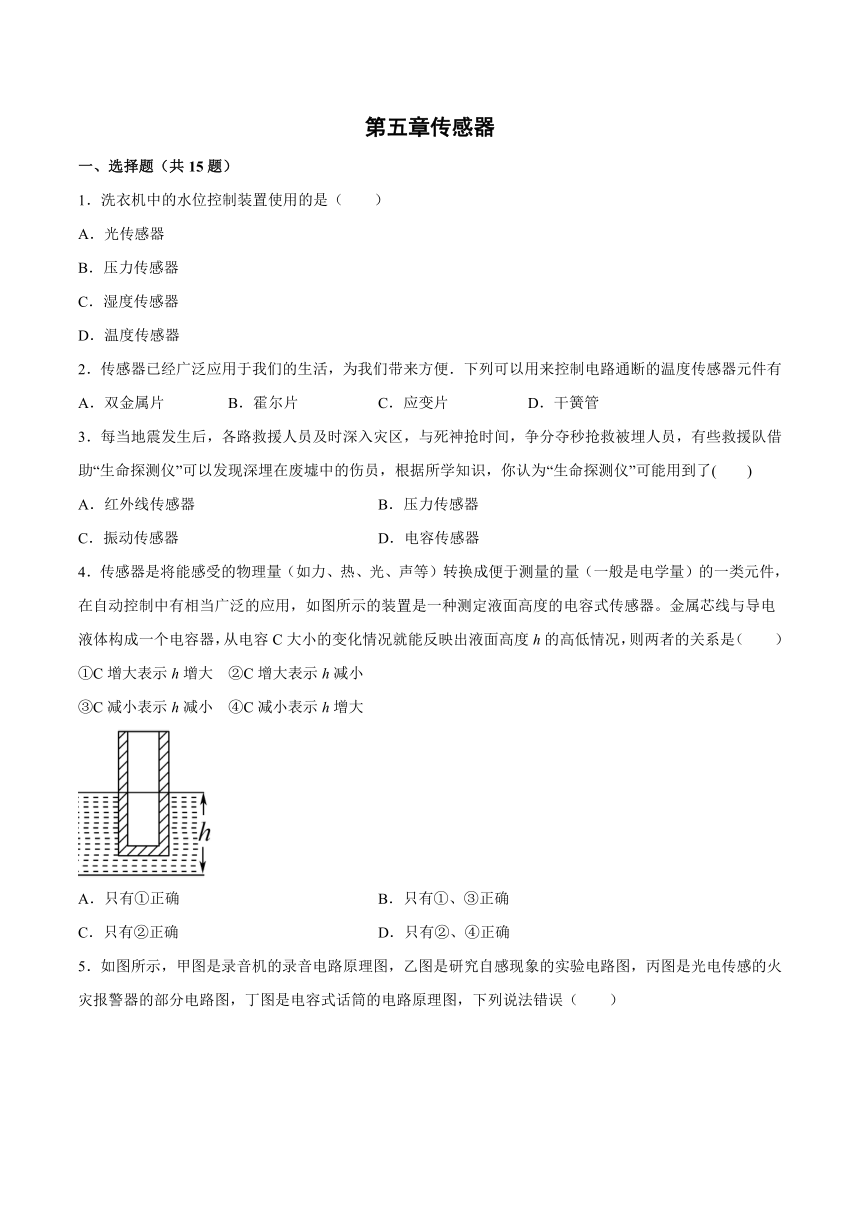

第五章传感器
一、选择题（共15题）
1．洗衣机中的水位控制装置使用的是（　　）
A．光传感器
B．压力传感器
C．湿度传感器
D．温度传感器
2．传感器已经广泛应用于我们的生活，为我们带来方便．下列可以用来控制电路通断的温度传感器元件有
A．双金属片 B．霍尔片 C．应变片 D．干簧管
3．每当地震发生后，各路救援人员及时深入灾区，与死神抢时间，争分夺秒抢救被埋人员，有些救援队借助“生命探测仪”可以发现深埋在废墟中的伤员，根据所学知识，你认为“生命探测仪”可能用到了(　　)
A．红外线传感器 B．压力传感器
C．振动传感器 D．电容传感器
4．传感器是将能感受的物理量（如力、热、光、声等）转换成便于测量的量（一般是电学量）的一类元件，在自动控制中有相当广泛的应用，如图所示的装置是一种测定液面高度的电容式传感器。金属芯线与导电液体构成一个电容器，从电容C大小的变化情况就能反映出液面高度h的高低情况，则两者的关系是（　　）
①C增大表示h增大　②C增大表示h减小
③C减小表示h减小　④C减小表示h增大
A．只有①正确 B．只有①、③正确
C．只有②正确 D．只有②、④正确

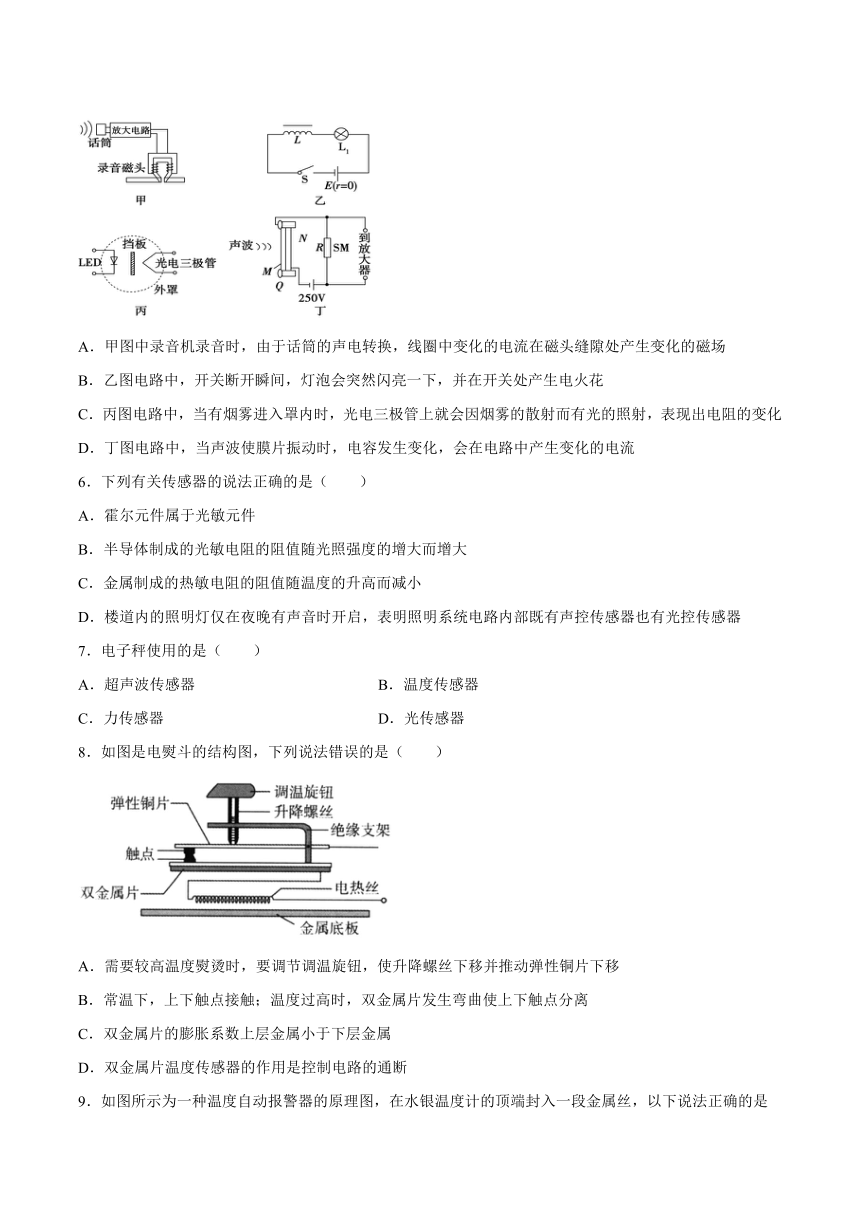

5．如图所示，甲图是录音机的录音电路原理图，乙图是研究自感现象的实验电路图，丙图是光电传感的火灾报警器的部分电路图，丁图是电容式话筒的电路原理图，下列说法错误（　　）
A．甲图中录音机录音时，由于话筒的声电转换，线圈中变化的电流在磁头缝隙处产生变化的磁场
B．乙图电路中，开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花
C．丙图电路中，当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化
D．丁图电路中，当声波使膜片振动时，电容发生变化，会在电路中产生变化的电流
6．下列有关传感器的说法正确的是（　　）
A．霍尔元件属于光敏元件
B．半导体制成的光敏电阻的阻值随光照强度的增大而增大
C．金属制成的热敏电阻的阻值随温度的升高而减小
D．楼道内的照明灯仅在夜晚有声音时开启，表明照明系统电路内部既有声控传感器也有光控传感器
7．电子秤使用的是（ ）
A．超声波传感器 B．温度传感器
C．力传感器 D．光传感器
8．如图是电熨斗的结构图，下列说法错误的是（　　）
A．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移
B．常温下，上下触点接触；温度过高时，双金属片发生弯曲使上下触点分离
C．双金属片的膨胀系数上层金属小于下层金属
D．双金属片温度传感器的作用是控制电路的通断

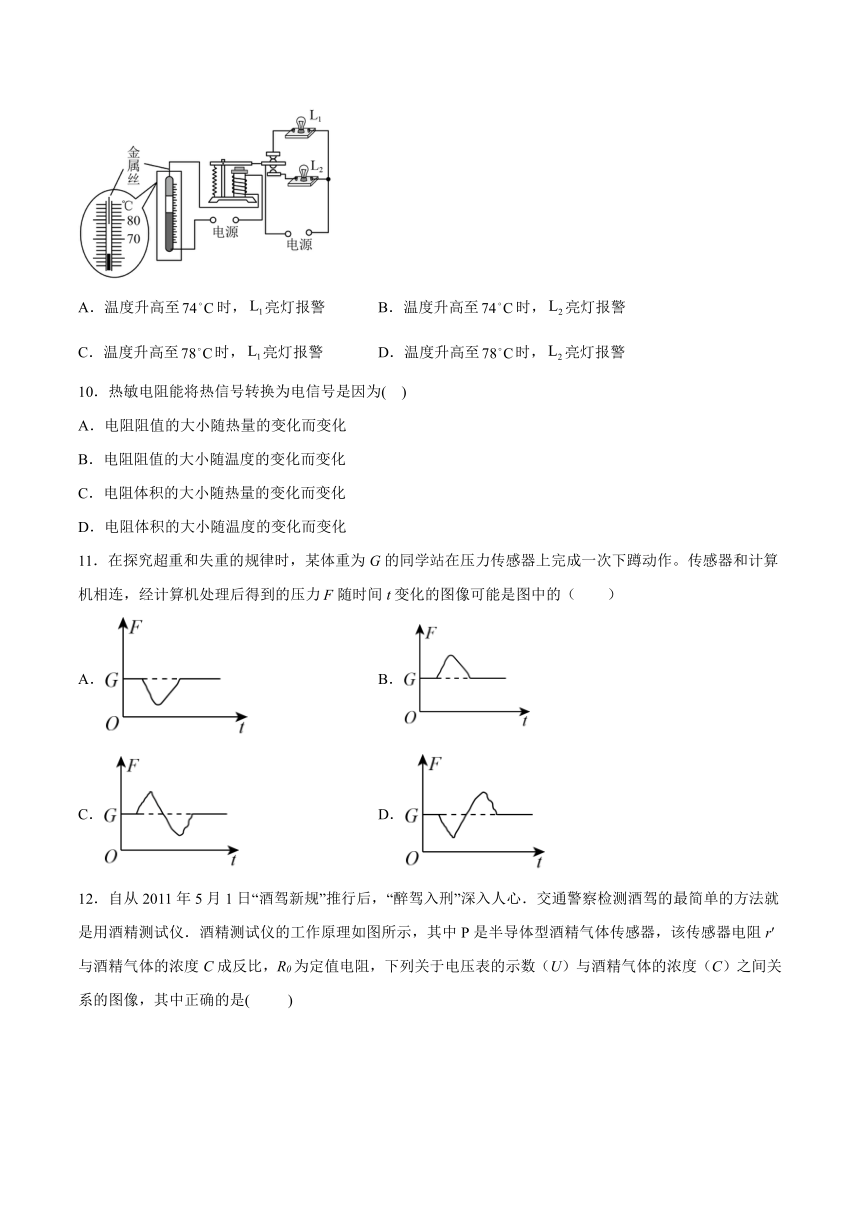

9．如图所示为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是
A．温度升高至时，亮灯报警 B．温度升高至时，亮灯报警
C．温度升高至时，亮灯报警 D．温度升高至时，亮灯报警
10．热敏电阻能将热信号转换为电信号是因为(　)
A．电阻阻值的大小随热量的变化而变化
B．电阻阻值的大小随温度的变化而变化
C．电阻体积的大小随热量的变化而变化
D．电阻体积的大小随温度的变化而变化
11．在探究超重和失重的规律时，某体重为G的同学站在压力传感器上完成一次下蹲动作。传感器和计算机相连，经计算机处理后得到的压力随时间t变化的图像可能是图中的（　　）
A． B．
C． D．

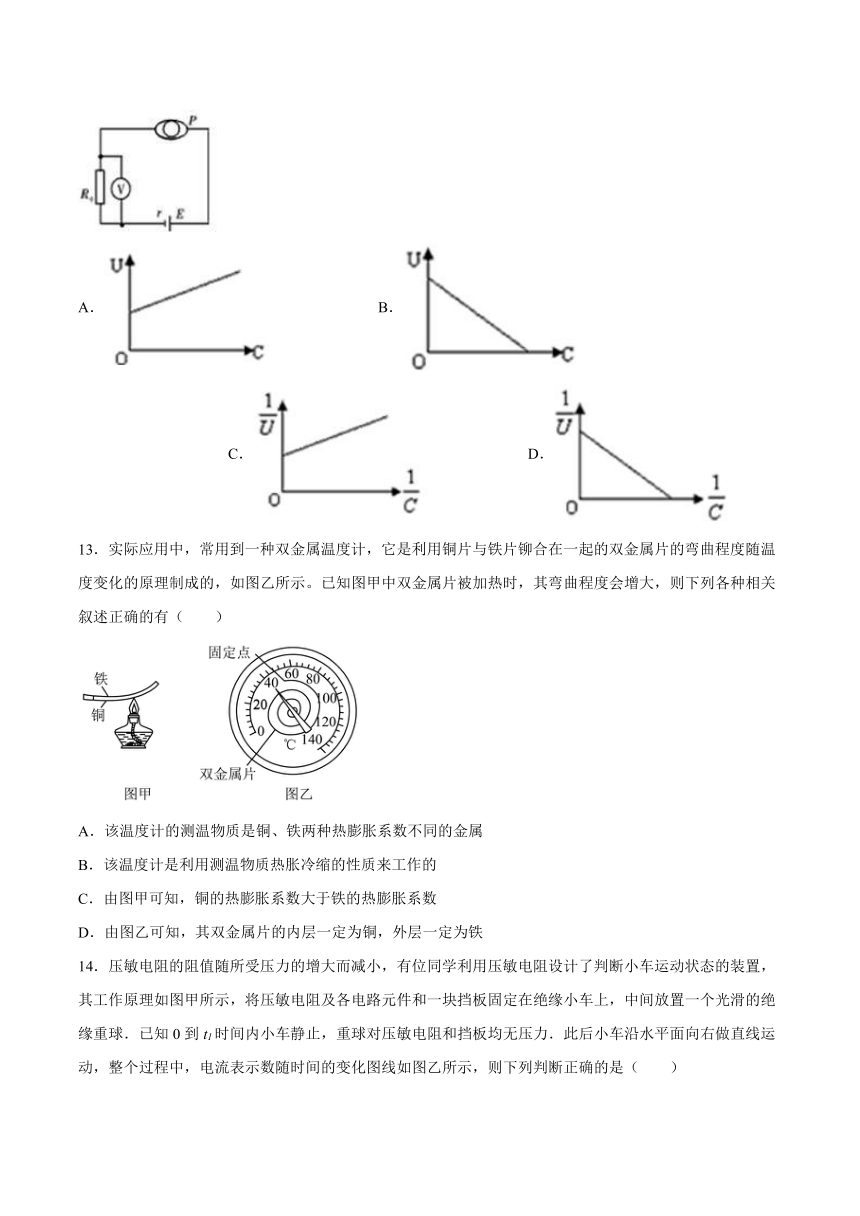

12．自从2011年5月1日“酒驾新规”推行后，“醉驾入刑”深入人心．交通警察检测酒驾的最简单的方法就是用酒精测试仪．酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′与酒精气体的浓度C成反比，R0为定值电阻，下列关于电压表的示数（U）与酒精气体的浓度（C）之间关系的图像，其中正确的是(　 　)
A． B． C． D．
13．实际应用中，常用到一种双金属温度计，它是利用铜片与铁片铆合在一起的双金属片的弯曲程度随温度变化的原理制成的，如图乙所示。已知图甲中双金属片被加热时，其弯曲程度会增大，则下列各种相关叙述正确的有（　　）
A．该温度计的测温物质是铜、铁两种热膨胀系数不同的金属
B．该温度计是利用测温物质热胀冷缩的性质来工作的
C．由图甲可知，铜的热膨胀系数大于铁的热膨胀系数
D．由图乙可知，其双金属片的内层一定为铜，外层一定为铁

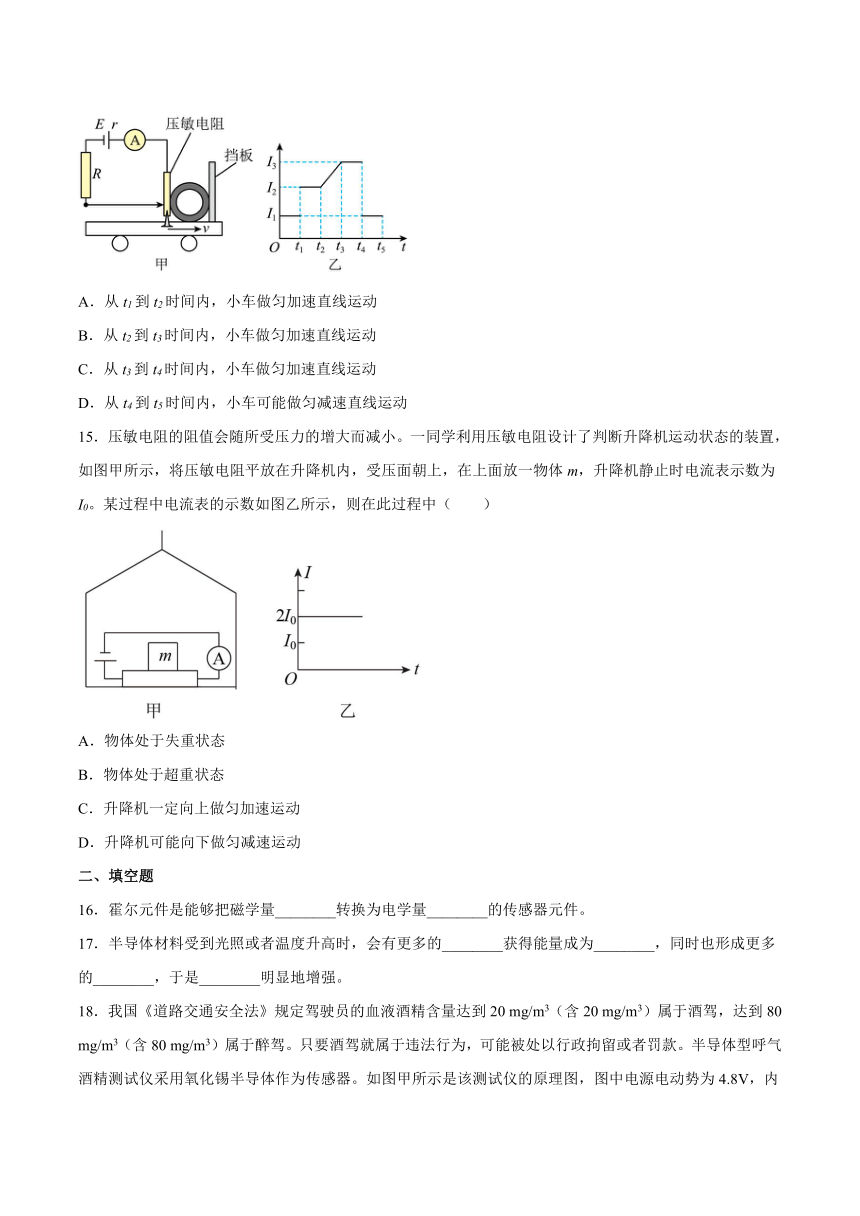

14．压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图甲所示，将压敏电阻及各电路元件和一块挡板固定在绝缘小车上，中间放置一个光滑的绝缘重球．已知0到t1时间内小车静止，重球对压敏电阻和挡板均无压力．此后小车沿水平面向右做直线运动，整个过程中，电流表示数随时间的变化图线如图乙所示，则下列判断正确的是（　　）
A．从t1到t2时间内，小车做匀加速直线运动
B．从t2到t3时间内，小车做匀加速直线运动
C．从t3到t4时间内，小车做匀加速直线运动
D．从t4到t5时间内，小车可能做匀减速直线运动
15．压敏电阻的阻值会随所受压力的增大而减小。一同学利用压敏电阻设计了判断升降机运动状态的装置，如图甲所示，将压敏电阻平放在升降机内，受压面朝上，在上面放一物体m，升降机静止时电流表示数为I0。某过程中电流表的示数如图乙所示，则在此过程中（　　）
A．物体处于失重状态
B．物体处于超重状态
C．升降机一定向上做匀加速运动
D．升降机可能向下做匀减速运动
二、填空题
16．霍尔元件是能够把磁学量________转换为电学量________的传感器元件。
17．半导体材料受到光照或者温度升高时，会有更多的________获得能量成为________，同时也形成更多的________，于是________明显地增强。
18．我国《道路交通安全法》规定驾驶员的血液酒精含量达到20 mg/m3（含20 mg/m3）属于酒驾，达到80 mg/m3（含80 mg/m3）属于醉驾。只要酒驾就属于违法行为，可能被处以行政拘留或者罚款。半导体型呼气酒精测试仪采用氧化锡半导体作为传感器。如图甲所示是该测试仪的原理图，图中电源电动势为4.8V，内阻可忽略不计：电压表V量程为5V，内阻很大；定值电阻R1的阻值为60Ω；实验测得酒精气体传感器R2的电阻值随酒精气体浓度变化的关系曲线如图乙所示。
（1）醉驾时R2的阻值小于等于________Ω；
（2）按图甲所示电路图把电压表改装成酒精浓度表，则酒精气体浓度为0的刻度线应刻在电压刻度线为_________V处。
19．如图所示，厚度为h，宽度为d的导体板放在垂直于它的磁感应强度为B的匀强磁场中，当电流通过导体时，在导体板的上侧面A和下侧面A′之间会产生电势差，这种现象称为霍尔效应．实验表明，当磁场不太强时，电势差U、电流I和B的关系为，式中的比例系数k称为霍尔系数．霍尔效应可解释如下：外部磁场的洛伦兹力使运动的电子聚集在导体板的一侧，在导体板的另一侧会出现多余的正电荷，从而形成横向电场．横向电场对电子施加与洛伦兹力方向相反的静电力．当静电力与洛伦兹力达到平衡时，导体板上下两侧之间就会形成稳定的电势差．设电流I是由电子的定向流动形成的，电子的平均定向速度为v，电荷量为e，回答下列问题：
(1)达到稳定状态时，导体板上侧面A的电势________下侧面A′的电势(填“高于”“低于”或“等于”)．
(2)电子所受的洛伦兹力的大小为________．
(3)当导体板上下两侧之间的电势差为U时，电子所受静电力的大小为________．
三、综合题
20．如图所示是一种测量血压的压力传感器在工作时的示意图.薄金属片P上固定有4个可以发生形变的电阻、、、，如图甲所示.图乙是它的侧视图，这4个电阻连成的电路如图丙所示，试回答下列问题：
（1）开始时金属片中央O点未加任何压力，欲使电压表无示数，则4个电阻应满足怎样的关系？
（2）当O点加一个垂直于金属片的压力F后，薄金属片P发生形变，这时4个电阻也随之发生形变，形变后各电阻阻值大小如何变化？
21．气体传感器利用物质的化学反应将某种气体的浓度转换成电信号并输出，如图所示，B为将可燃气体或有毒气体(如CO、CH4、瓦斯、煤气等)浓度转换为电信号的传感器，俗称电子鼻．当有毒气体浓度大时，其电阻变小．根据如下材料：电源电压U＝220 V，M为排风扇，G为继电器，A为控制电源，S为控制开关，请设计一个家用自动排烟电路，并在图中完成连线图．
22．如图所示为一种常见的身高、体重测量仪。测量仪顶部向下发射波速为v的超声波，超声波经反射后返回，被测量仪接收，测量仪记录发射和接收的时间间隔。质量为M0的测重台置于压力传感器上，传感器输出电压与作用在其上的压力成正比。当测重台没有站人时，测量仪记录的时间间隔为t0，输出电压为U0，某同学站上测重台，测量仪记录的时间间隔为t，输出电压为U，求该同学的身高和质量。
23．现有热敏电阻、电炉丝、电源、电磁继电器、滑动变阻器，开关和导线若干。如图所示，试设计一个温控电路。要求温度低于某一温度时，电炉丝自动通电供热，超过某一温度时，又可以自动断电，画出电路图并说明工作过程。
试卷第1页，共3页
参考答案：
1．B
【详解】
洗衣机设有多段式水位自动感应装置，是通过不同的压力转换成电学量，运用的压力传感器，故B正确，ACD错误．
故选B．
2．A
【详解】
常温下，双金属片不形变，当有温度时，由于膨胀系数不同，导致形变量不同，故A正确；霍尔片工作原理是，当有磁场时，电子受到洛伦兹力作用，导致电子偏转，从而改变电压，故B错误；应变片是压力传感器，故C错误；干簧管是一种磁控制的开关，故D错误．
3．A
【详解】
伤员被深埋在废墟中，借助红外线传感器，可以感知人与周围环境的差别，且伤员与尸体的温度不同，借助探测仪可以探测到活着的被困人员，故A正确，BCD错误．
故选：A
4．B
【详解】
液面高度的变化，相当于电容器极板正对面积的变化。当h增大时，相当于正对面积增大，则电容应增大；当h减小时，相当于正对面积减小，电容C应减小。
故选B。
5．B
【详解】
A．磁带录音机的录音原理是：录音时，话筒将声音先转变成强弱变化的电流，即声信号转换为电信号（这是利用了电磁感应现象），送到录音磁头；由图可知：录音磁头是一个蹄形电磁铁，它的磁性强弱会随电信号变化，将电信号转换为磁信号（利用了电流的磁效应），故A正确；
B．乙图电路中，开关断开瞬间，电感和灯泡并没有形成回来，灯泡立即熄灭，故B错误；
C．光电三极管也是一种晶体管，它有三个电极．当光照强弱变化时，电极之间的电阻会随之变化．当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而影响光照强度，表现出电阻的变化，故C正确；
D．电容话筒一样利用振膜接受空气振动信号，振膜与固定的平面电极之间形成一个电容，两者之间的距离变化会导致其电容容量的变化。在电容两端施加固定频率及大小的电压，通过电容的电流就会变化，故D正确。
本题选错误的，故选B。
6．D
【详解】
A．霍尔元件属于磁敏元件，A错误；
B．半导体制成的光敏电阻的阻值随光照强度的增大而减小， B错误；
C．金属制成的热敏电阻的阻值随温度升高而增大， C错误；
D．楼道照明系统电路内部既有声控传感器也有光控传感器， D正确。
故选D。
7．C
【详解】
根据电子秤的工作原理，可知当电子秤受到压力的作用时，会显示相应的压力大小，故使用的是压力传感器，故ABD错误，C正确.
8．C
【详解】
AB．常温下，上下触点接触，温度过高时，双金属片发生弯曲使上下触点分开，起到调温作用，需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移，当温度升到较高时，双金属片发生弯曲，触点断开，故AB正确；
C．双金属片上层金属的膨胀系数大于下层金属片，故C错误；
D．双金属片温度传感器的作用是控制电路的通断，D正确。
本题选错误的，故选C。
9．D
【详解】
当温度低于78℃时，线圈中没有电流，此时灯亮，但不报警；当温度升高到78℃时，线圈中有电流，电磁铁吸引衔铁，灯被接通，所以灯亮且报警。
故选D。
10．B
【详解】
热敏电阻随温度的升高其电阻值减小，电阻随温度的降低其电阻值增大，可见温度变化，电阻变化，接入电路中时电路中的电流，电压变化，故应选B．
11．D
【详解】
该同学站在压力传感器上完成一次下蹲动作的过程中，先向下加速，后向下减速，其加速度先向下后向上，即先失重后超重，选项D正确.；ABC错
故选D
12．C
【详解】
酒精气体传感器P和定值电阻R0串联在电路中，电压表测R0两端的电压。根据酒精气体传感器的电阻的倒数与酒精气体的浓度成正比，得：
k是比例系数，根据欧姆定律得
由数学变形得
整理得
根据数学知识得知C正确。
故选C。
13．ABC
【详解】
AB．该温度计是利用热膨胀系数不同的铜和铁金属制成的双金属片工作的，双金属片的弯曲程度随温度而变化，AB正确；
C．如题图甲所示，加热时双金属片的弯曲程度增大，即进一步向上弯曲，说明双金属片下层热膨胀系数较大，即铜的热膨胀系数较大，C正确；
D．如题图乙所示，温度计示数是顺时针方向增大，说明当温度升高时，温度计指针按顺时针方向转动，则其双金属片的弯曲程度在增大，故可知双金属片的内层一定是铁，外层一定是铜，D错误。
故选ABC。
14．ACD
【详解】
A．在t1～t2内，I不变，压力恒定，小车做匀加速直线运动，故A正确；
B．在t2～t3内，I变大，阻值变小，压力变大，小车做变加速运动，故B错误；
C．在t3～t4内，I不变，压力恒定，小车做匀加速直线运动，故C正确；
D．在t4～t5内，I不变，与初态相同，则压力为零，小车可能为匀减速直线运动，对挡板有压力，故D正确；
故选ACD。
15．BD
【详解】
因为压敏电阻的阻值会随所受压力的增大而减小，由题图乙知，此过程中电路中的电流大于静止时的电流且稳定，故压敏电阻受到的压力大于静止时受到的压力，物体处于超重状态，超重状态为加速速向上，故有可能是向下减速运动和向上加速运动，故B、D正确，A、C错误。
故选BD。
16． 磁感应强度 电压
【详解】
霍尔元件是能够把磁学量磁感应强度转换为电学量电压的传感器元件。
17． 电子 自由电子 空穴 导电性
【详解】
半导体材料受到光照或者温度升高时，会有更多的电子获得能量成为自由电子，同时也形成更多的空穴，于是导电性明显地增强。
18． 30 2.4
【详解】
(1)醉驾时血液酒精含量达到80 mg/m3，由图可知，R2的阻值小于等于30Ω；
(2)按图甲所示电路图把电压表改装成酒精浓度表，则酒精气体浓度为0时，电阻R2阻值最大为60Ω，此时
则刻度线应刻在电压刻度线为2.40V处；
19．(1)低于 (2) evB　 (3)
【详解】
（1）导体的电子定向移动形成电流，电子的运动方向与电流方向相反，电流方向向右，则电子向左运动．由左手定则判断，电子会偏向A端面，板上出现等量的正电荷，电场线向上，所以侧面A的电势低于下侧面的电势．（2）电子所受的洛伦兹力的大小为．（3）电子所受静电力的大小为.
20．（1）（2）、的阻值增大，、的阻值减小
【详解】
（1）解题的关键是找出电路中A、B两点的电压与4个电阻的关系.由于电压表的电阻可以看作无穷大，因此本电路中与串联，与串联，然后它们再并联；设上面支路电流为，下面支路电流为，要使A点电势等于B点电势，则应有电阻两端的电压等于两端的电压，电阻两端的电压等于两端的电压，即
①
②
联立①②式得
.
（2）当O点加垂直于金属片的压力F后，金属片发生形变，由于电阻是固定在金属片上的，因此、被拉长，、被拉宽，则、的阻值增大，、的阻值减小，这时A、B两点电势不再相等.
21．
【详解】
由题意可知，当可燃气体或有毒气体时，则B转换成电信号，从而使E被吸引下来，导致灯泡被点亮．因此构成两部分电路，如图所示；
22．，
【详解】
设身高体重测量仪高度为L，人的身高为h，质量为m，
当测重台上没有站人时，根据超声波的速度和位移关系得
vt0=2L
当测重台上站人时，可得
vt=2（L-h）
联立解得
根据传感器输出电压与作用在其上的压力成正比得
U0=kM0g
当测重台上站人时
U=k（M0+m）g
解得
23．，工作过程见解析
【详解】
思路点拨 本题考查热敏电阻与电磁继电器，热敏电阻与滑动变阻器及电磁继电器构成控制电路。
解析
电路图如图所示
工作过程：闭合S，当温度低于设定值时，热敏电阻阻值大，通过电磁继电器的电流不能使它工作，K接通电炉丝加热；
当温度达到设定值时，热敏电阻的阻值减小到某值，通过电磁继电器的电流达到工作电流，K断开，电炉丝断电，停止供热；
当温度低于设定值时，又重复前述过程。
