第2章 对环境的察觉（光的折射与透镜）练习（含答案）

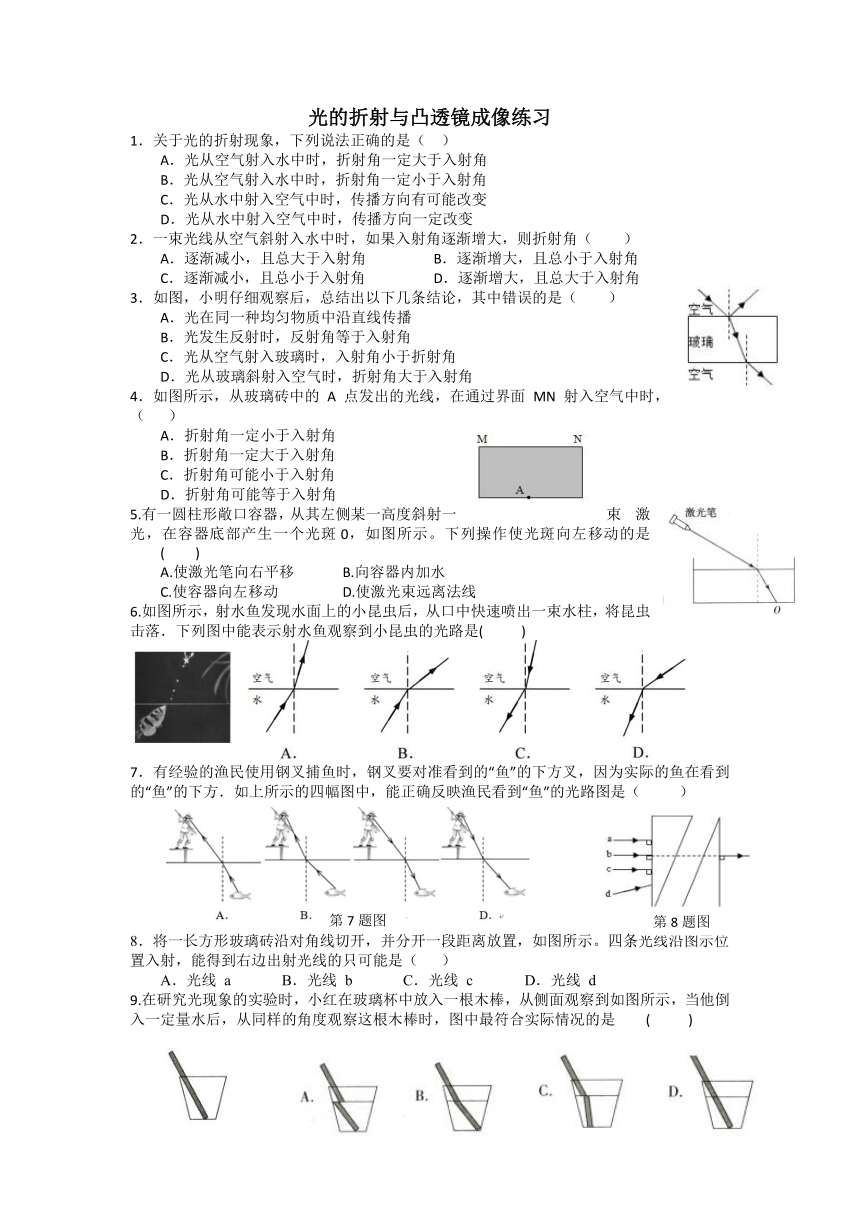

光的折射与凸透镜成像练习
1．关于光的折射现象，下列说法正确的是（ ）
A．光从空气射入水中时，折射角一定大于入射角
B．光从空气射入水中时，折射角一定小于入射角
C．光从水中射入空气中时，传播方向有可能改变
D．光从水中射入空气中时，传播方向一定改变
2．一束光线从空气斜射入水中时，如果入射角逐渐增大，则折射角（ ）
A．逐渐减小，且总大于入射角 B．逐渐增大，且总小于入射角
C．逐渐减小，且总小于入射角 D．逐渐增大，且总大于入射角
3．如图，小明仔细观察后，总结出以下几条结论，其中错误的是（ ）
A．光在同一种均匀物质中沿直线传播
B．光发生反射时，反射角等于入射角
C．光从空气射入玻璃时，入射角小于折射角
D．光从玻璃斜射入空气时，折射角大于入射角
4．如图所示，从玻璃砖中的 A 点发出的光线，在通过界面 MN 射入空气中时，（ ）
A．折射角一定小于入射角
B．折射角一定大于入射角
C．折射角可能小于入射角
D．折射角可能等于入射角
5.有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑0，如图所示。下列操作使光斑向左移动的是 ( )
A.使激光笔向右平移 B.向容器内加水
C.使容器向左移动 D.使激光束远离法线
6.如图所示，射水鱼发现水面上的小昆虫后，从口中快速喷出一束水柱，将昆虫击落．下列图中能表示射水鱼观察到小昆虫的光路是( )
7．有经验的渔民使用钢叉捕鱼时，钢叉要对准看到的“鱼”的下方叉，因为实际的鱼在看到的“鱼”的下方．如上所示的四幅图中，能正确反映渔民看到“鱼”的光路图是（　 　）
8．将一长方形玻璃砖沿对角线切开，并分开一段距离放置，如图所示。四条光线沿图示位置入射，能得到右边出射光线的只可能是（ ）
A．光线 a B．光线 b C．光线 c D．光线 d
9.在研究光现象的实验时，小红在玻璃杯中放入一根木棒，从侧面观察到如图所示，当他倒入一定量水后，从同样的角度观察这根木棒时，图中最符合实际情况的是 ( )

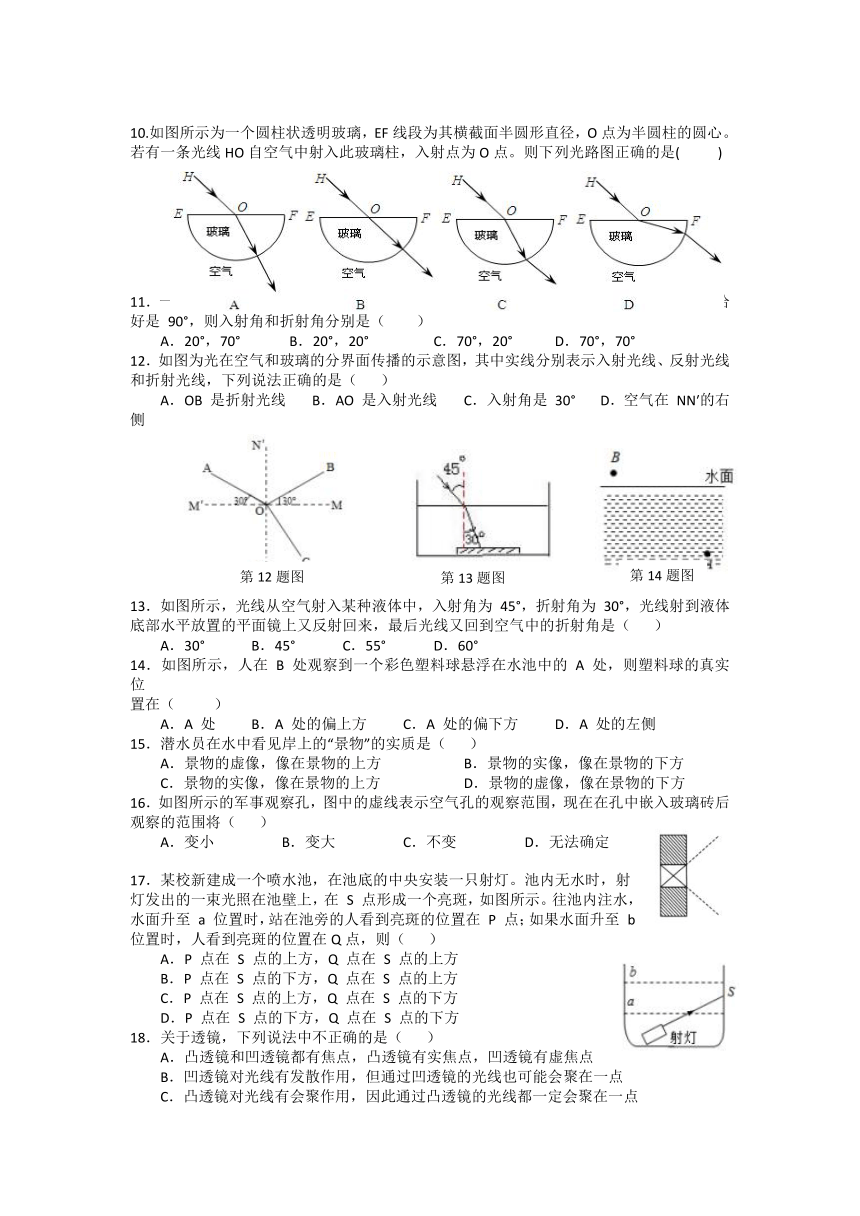

10.如图所示为一个圆柱状透明玻璃，EF线段为其横截面半圆形直径，O点为半圆柱的圆心。若有一条光线HO自空气中射入此玻璃柱，入射点为O点。则下列光路图正确的是( )
11．一束光线斜射到两种介质的界面上，它与界面成 20°角，反射光线跟折射光线的夹角恰好是 90°，则入射角和折射角分别是（ ）
A．20°，70° B．20°，20° C．70°，20° D．70°，70°
12．如图为光在空气和玻璃的分界面传播的示意图，其中实线分别表示入射光线、反射光线和折射光线，下列说法正确的是（ ）
A．OB 是折射光线 B．AO 是入射光线 C．入射角是 30° D．空气在 NN′的右侧
13．如图所示，光线从空气射入某种液体中，入射角为 45°，折射角为 30°，光线射到液体
底部水平放置的平面镜上又反射回来，最后光线又回到空气中的折射角是（ ）
A．30° B．45° C．55° D．60°
14．如图所示，人在 B 处观察到一个彩色塑料球悬浮在水池中的 A 处，则塑料球的真实位
置在（ ）
A．A 处 B．A 处的偏上方 C．A 处的偏下方 D．A 处的左侧
15．潜水员在水中看见岸上的“景物”的实质是（ ）
A．景物的虚像，像在景物的上方 B．景物的实像，像在景物的下方
C．景物的实像，像在景物的上方 D．景物的虚像，像在景物的下方
16．如图所示的军事观察孔，图中的虚线表示空气孔的观察范围，现在在孔中嵌入玻璃砖后观察的范围将（ ）
A．变小 B．变大 C．不变 D．无法确定
17．某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在 S 点形成一个亮斑，如图所示。往池内注水，水面升至 a 位置时，站在池旁的人看到亮斑的位置在 P 点；如果水面升至 b 位置时，人看到亮斑的位置在Q点，则（ ）
A．P 点在 S 点的上方，Q 点在 S 点的上方
B．P 点在 S 点的下方，Q 点在 S 点的上方
C．P 点在 S 点的上方，Q 点在 S 点的下方
D．P 点在 S 点的下方，Q 点在 S 点的下方
18．关于透镜，下列说法中不正确的是（ ）
A．凸透镜和凹透镜都有焦点，凸透镜有实焦点，凹透镜有虚焦点
B．凹透镜对光线有发散作用，但通过凹透镜的光线也可能会聚在一点
C．凸透镜对光线有会聚作用，因此通过凸透镜的光线都一定会聚在一点
D．平行于主光轴的光线，通过凸透镜后一定经过焦点
19.前苏联曾研制过一种激光武器， 专门用于攻击美国开发的空天飞机。 某空天飞机位于地平线上方，现准备用一束激光射击该空天飞机，由于大气层对激光的折射作用， 应把激光武器（ ）
A. 沿视线对着看到的空天飞机瞄高一些 B. 沿视线对着看到的空天飞机瞄低一些
C. 沿视线对着看到的空天飞机直接瞄准 D. 条件不足， 无法判断
20．光线经过甲乙两透镜后的折射光线如图所示，则关于两透镜的类型，下列说法正确的是（ ）
A．甲是凸透镜，乙是凹透镜 B．甲是凹透镜，乙是凸透镜
C．甲、乙都是凸透镜 D．甲、乙都是凹透镜
21．如图，正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距透镜 20cm 的地面上得到一个光斑，其直径与透镜直径相等，透镜的焦距是（ ）
A．10cm B．20cm C．30cm D．40cm
22．要使光线发生如图所示的偏折，则方框内放置的光学元件（ ）
A．一定是平面镜 B．一定是凸透镜
C．一定是凹透镜 D．平面镜、凸透镜、凹透镜均可
23．如图是宇航员王亚平太空授课时的一个镜头，若她的脸离水球球心的距离是30cm，则该水球的焦距可能是（ ）
A．8cm B．15cm C．20cm D．40cm
24．同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是(　　)
A．该凸透镜的焦距是20cm
B．当u＝15cm时，在光屏上能得到一个缩小的像
C．当u＝25cm时成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小
25．如图所示是光线在空气中和玻璃中传播的情形，其中NN'⊥MM'，∠3=∠6，指出入射光线是_______，折射光线是_______，界面是_______，入射角是______，反射角是_______，折射角是______，空气在界面的______侧．
26．古诗中有“大漠孤烟直，长河落日圆”的壮美诗句，诗人观察到的落日并非太阳实际位置，而是光线经过不均匀的大气层时发生了_______而成的_______ (填“虚”或“实”)像，太阳实际在图中_______ (填“甲”或“乙”)位置．傍晚我们看到的西下的落日是在它实际位置的_______。
27.平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合。以A点代表小鸟，以B点代表小鱼．请画出小鸟在水中像的位置以及人眼看到小鱼的光路图。（保留作图痕迹）
28.在利用光具座进行凸透镜成像的实验探究中：
（1）图1中属于凸透镜的有 （选填序号）．
（2）小明同学取了一个图1中的凸透镜，按如图甲所示方法，让一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有
作用，该凸透镜的焦距是___ cm.
（3）在光具座上做实验时，必须调整透镜、光屏的高度，使它们的中心与烛焰的中心大致在______ 上，其目的是使像成在 ．
（4）小明将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因： .
（5）调整后,把烛焰放在距凸透镜16cm处时(如图乙)，在凸透镜另一侧前后移动光屏,会在光屏上得到一个倒立、 的实像(填写像的性质)；__ (填光学仪器)就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向 (选填“靠近”或“远离”)透镜的方向移动。此时，所成的像变
（6）小明看到清晰的像之后，用一张不透明的纸片，盖住了凸透镜的上半部分，则光屏上还能不能看到完成的像？ 。
（7）实验一段时间后，蜡烛因燃烧变短，要使像能够在光屏的中央，应将凸透镜向 （选填“上”或“下”）调整
参考答案
1--24 CBCDB DACAA CBDCA BBCCA ADAD
25．BO；OA；MM'；∠4；∠5；∠1；左
26. 折射；虚；乙；上方
27.
28..（1）①③④；
（2）会聚; 11.0;
（3）同一高度；光屏中心；
（4）①蜡烛放在了一倍焦距以内，成虚像；②物体距透镜的距离为一倍焦距，物体不成像；
③蜡烛、凸透镜、光屏的中心不在同一高度上．
（5）放大; 幻灯机; 靠近; 小;
（6）能
（7）下
