第十二章 简单机械
第2节
12.2 滑轮
一只小老鼠在被一只猫追得走投
无路的时候,看见前面有一个滑轮吊
着重物,它急中生智,迅速沿着绳子的
另一端爬了上去,而猫也想沿着绳子
爬上去,但由于自身的重量太大,尝试了多次也未能成功,只能看着到嘴的美餐逃之夭夭,你知道其中的道理吗

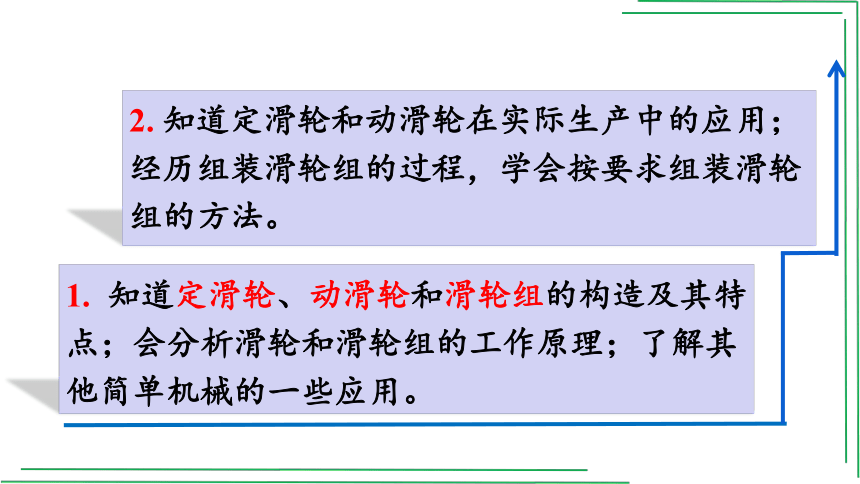

1. 知道定滑轮、动滑轮和滑轮组的构造及其特点；会分析滑轮和滑轮组的工作原理；了解其他简单机械的一些应用。
2. 知道定滑轮和动滑轮在实际生产中的应用；经历组装滑轮组的过程，学会按要求组装滑轮组的方法。
知识点 1
定滑轮和动滑轮

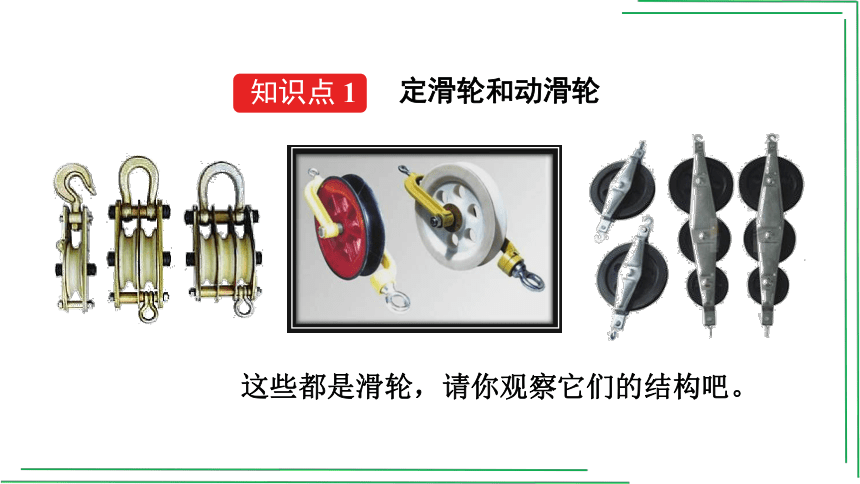

　这些都是滑轮，请你观察它们的结构吧。

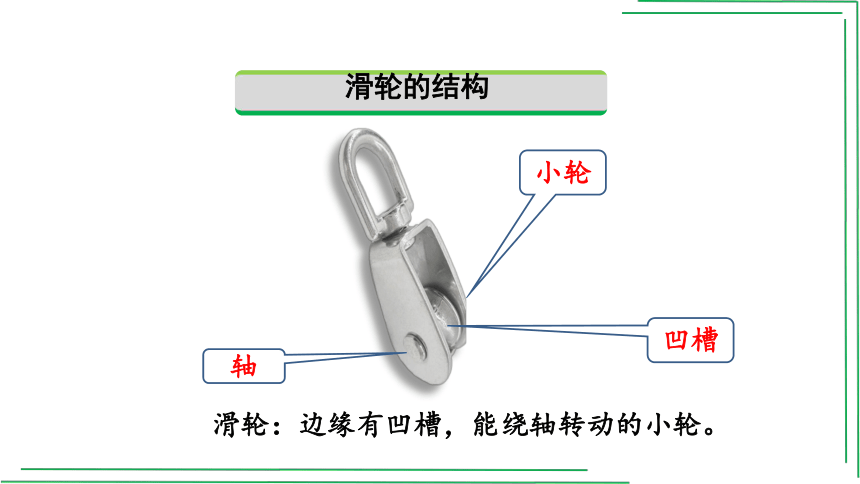

　滑轮：边缘有凹槽，能绕轴转动的小轮。
轴
小轮
凹槽
滑轮的结构
定滑轮
O
G
F
O
G
F'
★
★
R
R
R
R
实质：等臂杠杆
特点：不省力但可以改变力的方向。

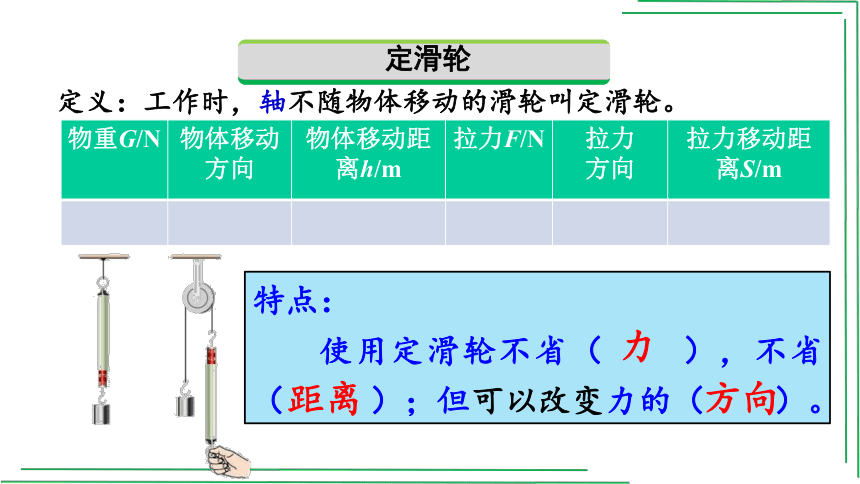

定义：工作时，轴不随物体移动的滑轮叫定滑轮。
特点：
使用定滑轮不省（ ），不省（ ）；但可以改变力的（ ）。
物重G/N 物体移动方向 物体移动距离h/m 拉力F/N 拉力 方向 拉力移动距离S/m
力
距离
方向
定滑轮
O
G
F
★
★
O
G
F'
R
2R
R
L1
省一半力
定义：工作时，轴随着物体移动的滑轮叫动滑轮。
特点：
使用动滑轮可以省（ ）；但费（ ），且不改变力的（ ）。
物重G/N 物体移动方向 物体移动距离h/m 拉力F/N 拉力 方向 拉力移动距离S/m
力
距离
方向
动滑轮
定滑轮可以改变力的（ ），但不能省（ ）。
动滑轮可以省（ ），但不能改变力的（ ）。
方向
力
力
方向
思考：
能否得到这样一种机械，它既可以省力，
又可以改变力的方向呢？
定滑轮
动滑轮
知识点 2
滑轮组
2段绳子承担
3段绳子承担
4段绳子承担
5段绳子承担
滑轮组的连接规律--承重绳n的判断
探究新知
承重绳股数n的判断：直接与动滑轮连接的绳子。
滑轮组的受力分析
探究新知
F
F
G+G动
F
F
F
G+G动
若不计滑轮与轴
间的摩擦及绳重
匀速提升物体时
2F=G+G动
3F=G+G动
一定一动 两定两动
F=__________G F=__________G F=__________G F=__________G
S=__________h S=__________h S=__________h S=__________h
滑轮组的数量关系
1/2
2
1/3
3
1/4
4
1/5
5
G
滑轮组的连接方法
n=2
n=3
n=4
n=5
G
F
G
F
G
F
F
滑轮组的连接方法
n=3
G
n=4
F
G
F
①从轮子数量少的钩子开始
②定动交替
③就近原则
④奇动偶定
1定2动
2定1动
生活中的轮轴
斜面
斜面也是一种简单机械，使用斜面能够省力。
变形的斜面
高效训练
1、如下图所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）
F
100
2、如上图(b)所示,物体A重为100N,挂重物的钩子承受的拉力是＿＿N.人匀速拉绳子的力是＿＿N（动滑轮自重不计）
100
50
3、如图所示的四个滑轮组中，图＿＿可省一半力，图＿＿最费力，图＿＿＿和图＿＿用力大小一样。
(a)
(b)
(c)
(d)
(b)
(c)
(a)
(d)
4、如图所示,物体A重G＝80N,在F＝60N拉力下匀速前进,此时物体A受到的摩擦力等于＿＿＿＿N。（滑轮自重及绳子与滑轮的摩擦不计）
A
F
.
f
N
T
G
1、竖直方向上有一对平衡力N和G
2、水平方向上有一对平衡力T和f
∴G=N=80N
∴f=T=120N
因为
T=2F=120N
120
