华师大版九年级上册24.5画相似图形

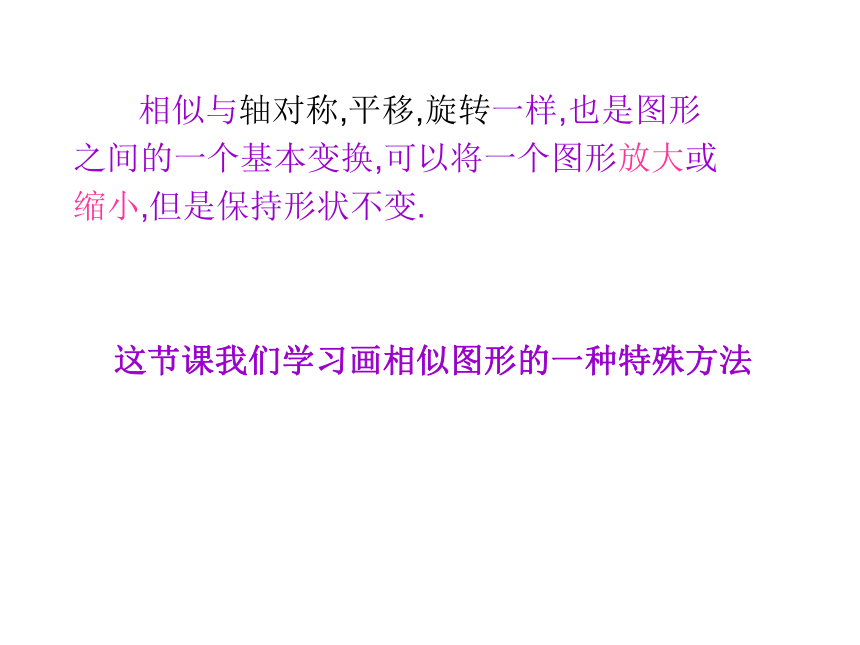

课件14张PPT。24.5画相似图形 相似与轴对称,平移,旋转一样,也是图形
之间的一个基本变换,可以将一个图形放大或
缩小,但是保持形状不变.

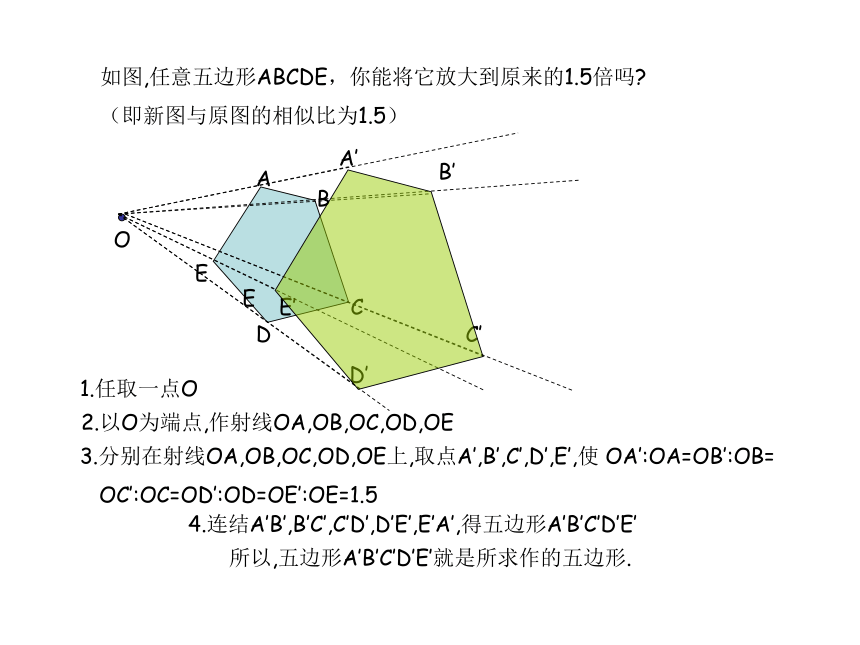

这节课我们学习画相似图形的一种特殊方法如图,任意五边形ABCDE，你能将它放大到原来的1.5倍吗?
（即新图与原图的相似比为1.5）1.任取一点O2.以O为端点,作射线OA,OB,OC,OD,OE3.分别在射线OA,OB,OC,OD,OE上,取点A’,B’,C’,D’,E’,使 OA’:OA=OB’:OB=

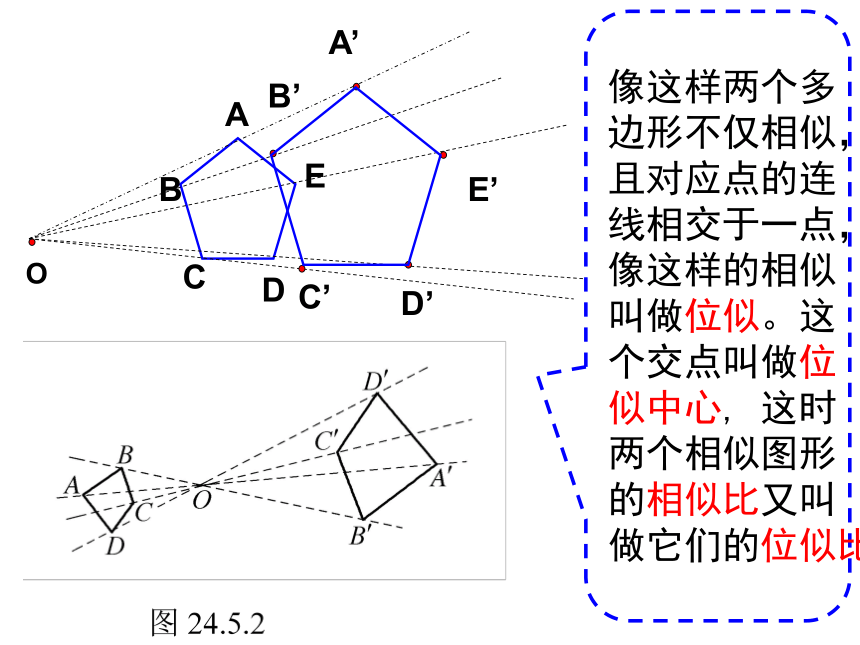

OC’:OC=OD’:OD=OE’:OE=1.5 A’B’C’D’E’4.连结A’B’,B’C’,C’D’,D’E’,E’A’,得五边形A’B’C’D’E’所以,五边形A’B’C’D’E’就是所求作的五边形.像这样两个多
边形不仅相似，
且对应点的连
线相交于一点，
像这样的相似
叫做位似。这
个交点叫做位
似中心, 这时
两个相似图形
的相似比又叫

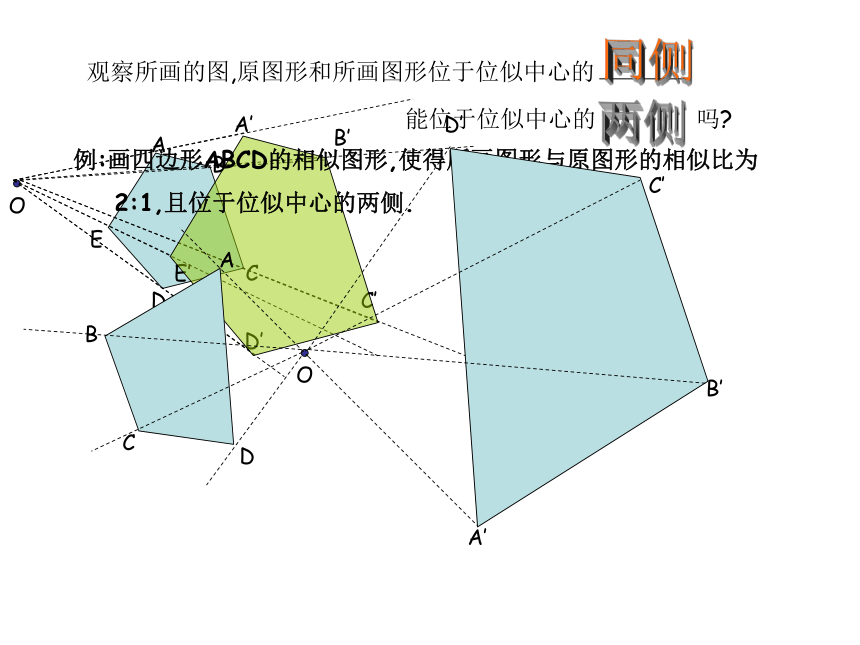

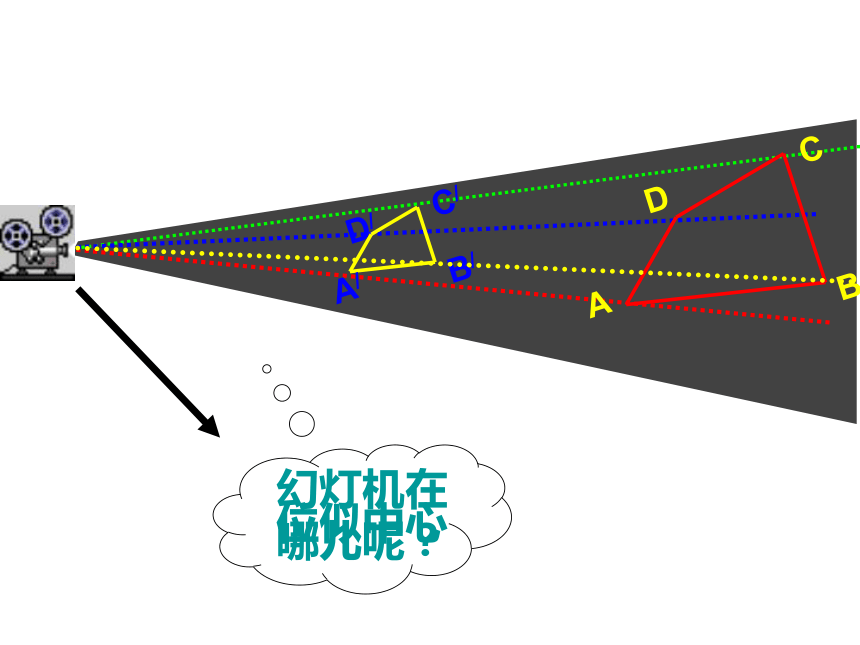

做它们的位似比.幻灯机在哪儿呢？位似中心同侧例:画四边形ABCD的相似图形,使得所画图形与原图形的相似比为

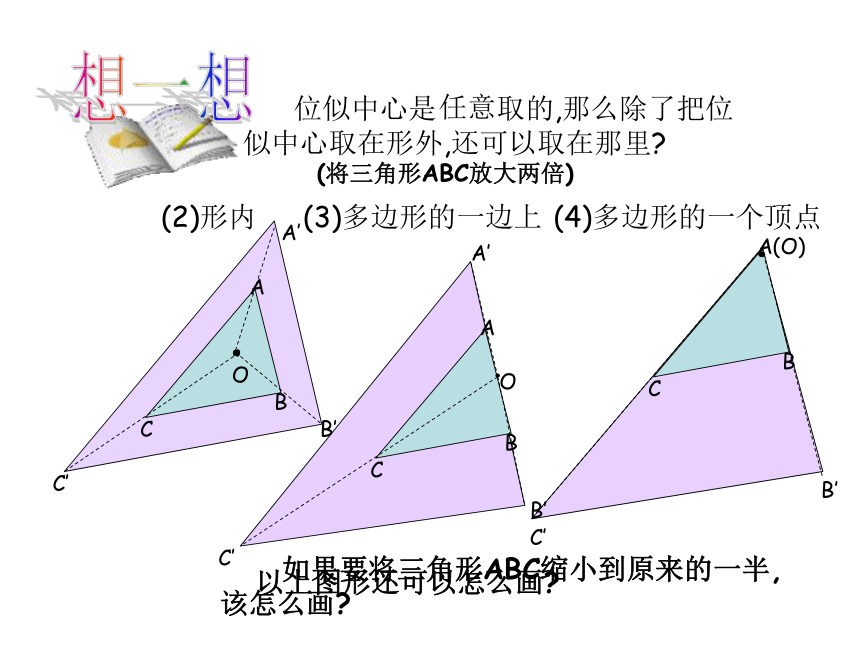

2:1,且位于位似中心的两侧.A’B’C’D’ 位似中心是 取的,那么除了把位似中心取在形外,还可以取在那里?
想一想任意(2)形内(将三角形ABC放大两倍)(3)多边形的一边上(4)多边形的一个顶点以上图形还可以怎么画? 如果要将三角形ABC缩小到原来的一半,该怎么画?即将△ABC的三边缩小为原来的1/2:O做法：1.任取一点O
2.连接AO,BO,CO,并取它们的中点D,E,F;连结D,E,F则△DEF就是所求例题：作与△ABC的位似图形△DEF
且位似比为１／２ 如果把位似中心取在多边形内，那么也可以
把一个多边形放大或缩小，而且较为简便 解：画图如下∴五边形A’B’C’D’E’为所求例：将五边形ABCDE缩小为原来的1，如图，工人师傅为了在废旧三角形铁片上截取一个面积最大的正方形铁片，先用正方形模板在ΔABC内画一个正方形，然后过正方形在三角形内的一个顶点画射线交边AC于点G，再作GF⊥BC，F为垂足，GD∥BC交AB于D， DE⊥BC， E为垂足，则四边形DEFG就是最大的正方形，这里用到了两个正方形位似的问题，它们的位似中心是_______。GFDE作出下列位似图形的位似中心：
OO判断下面的正方形是不是位似图形？（1）不是ACDBFEG显然，位似图形是相似图形的特殊情形.相似图形不一定是位似图形，可位似图形一定是相似图形 2.由位似变换得到的图形与原图形是（ ）
A，全等 B ，相似 C，不一定相似 D ，肯定不全等。B3.下列运动形式中：
（1）传动带上的电视机（2）电梯上的人的升降。
（3）照相时底片上的投影与站在照相机前的人 。
（4）国旗上的红五角星。
上述运动形式中不是位似变换的有（ ）
A，0个 B，1个 C，2个 D3个。C这节课你学到了什么?1.进行位似变换后得到的图形与原图形相似,对应点的连线都经过位似
中心,对应顶点到位似中心的比等于相似比2.进行位似变换时,位似中心可以在图形的外部,也可以在图形的内部或图形
的一边上,图形的顶点处3.画已知图形的位似图形时,要明确位似中心,相似比,以及两图形在位似中心的
同侧或两侧
