5.3 凸透镜成像的规律

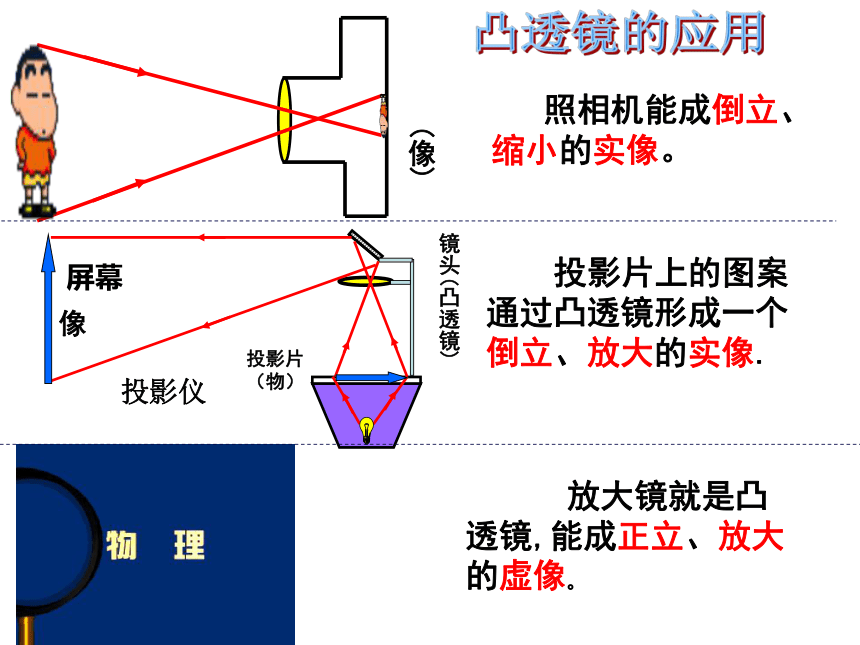

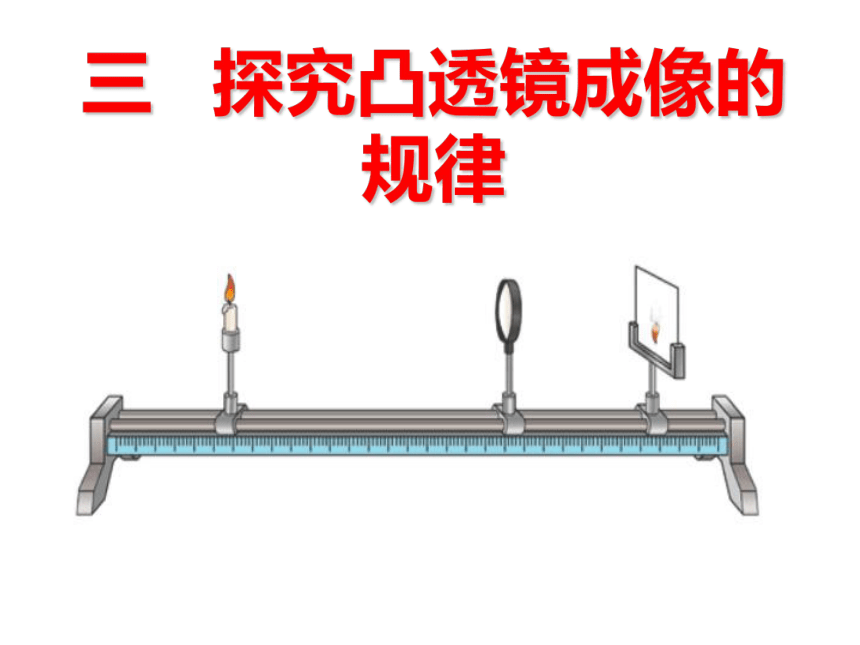

课件36张PPT。三 探究凸透镜成像的规律 凸透镜的应用(像) 照相机能成倒立、缩小的实像。 投影片上的图案通过凸透镜形成一个倒立、放大的实像. 放大镜就是凸透镜,能成正立、放大的虚像。投影仪动手体验：　　　　（1）手持凸透镜，缓慢从桌面书本移向眼睛。思考：　　你看到了什么？ 有多少种不同的情况？　　（2）把放大镜正对着
窗户外，并且在放大镜

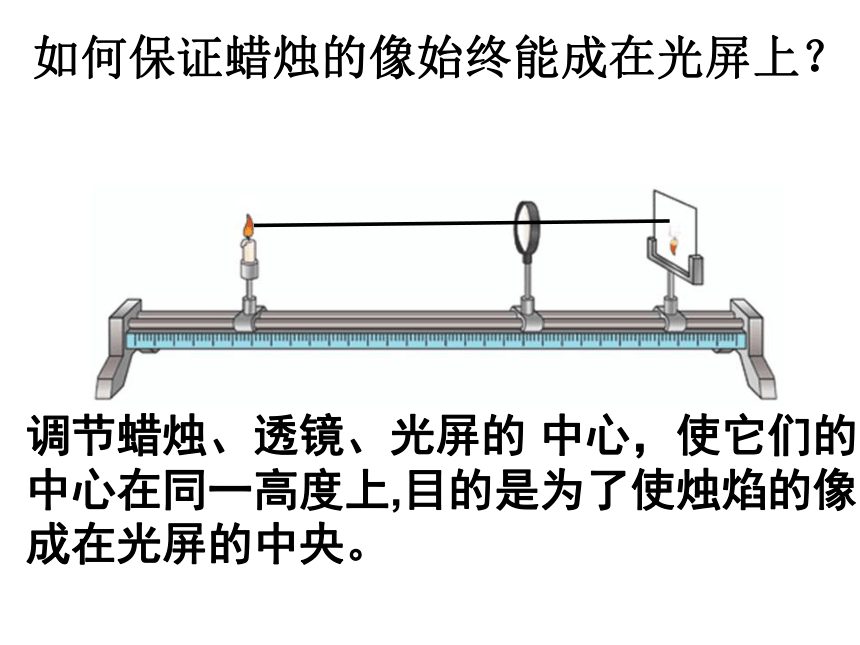

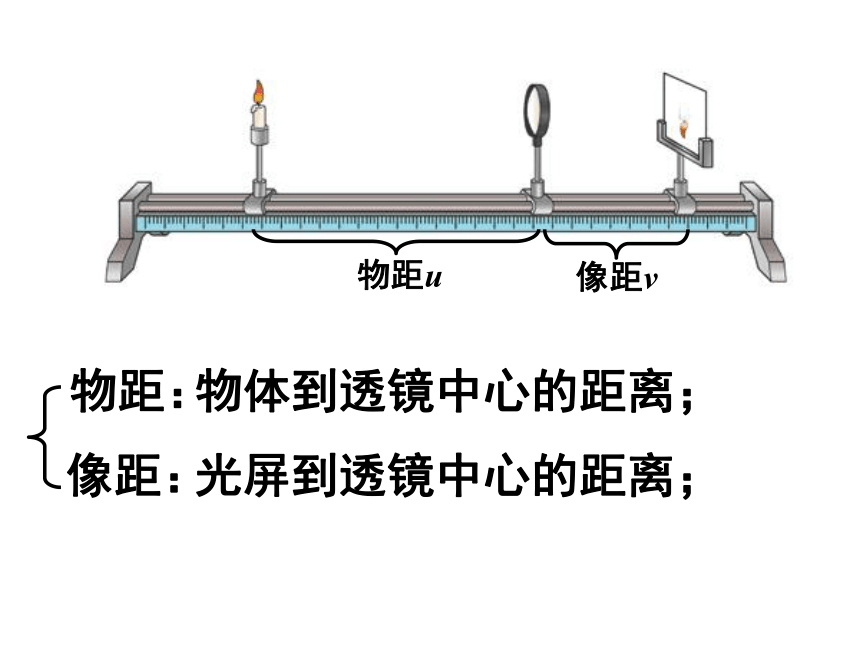

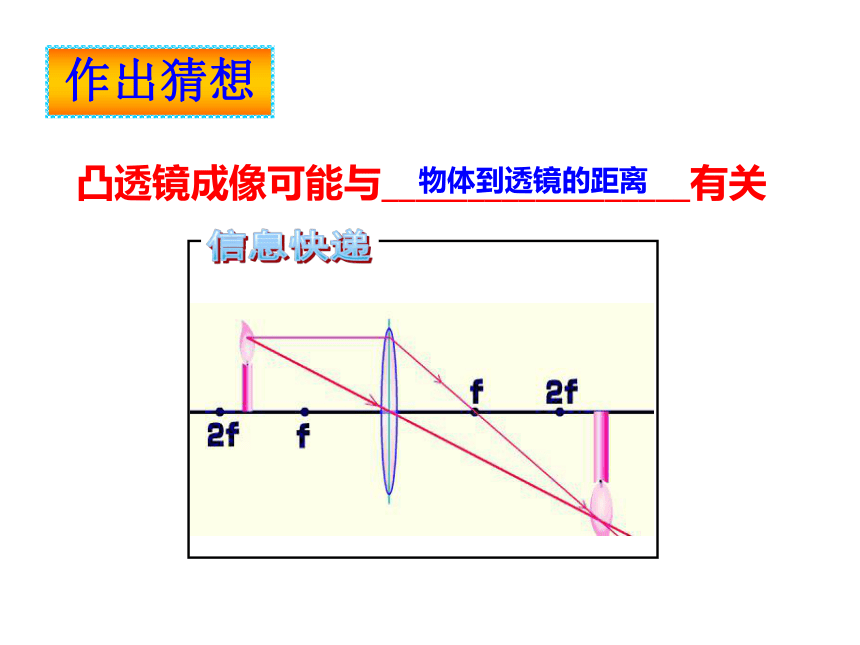

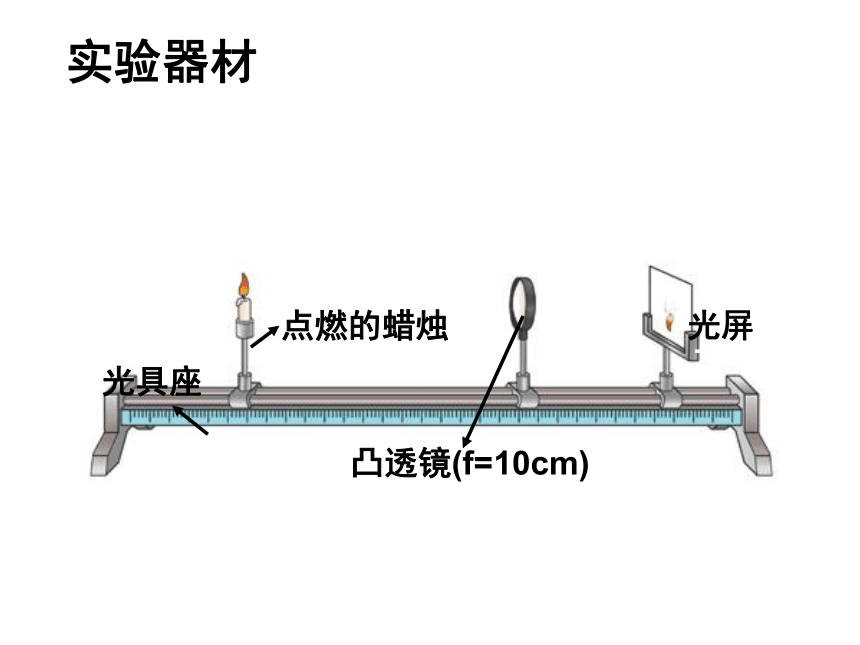

另一侧比较靠近的位置前后移动光屏，观察是否能在光屏上找到窗外景物的像？ 凸透镜成像的虚实、大小、正倒跟什么有关？提出问题作出猜想凸透镜成像可能与__________________有关物体到透镜的距离 光屏实验器材物距u像距v物体到透镜中心的距离；像距：光屏到透镜中心的距离；如何保证蜡烛的像始终能成在光屏上？调节蜡烛、透镜、光屏的 中心，使它们的中心在同一高度上,目的是为了使烛焰的像成在光屏的中央。

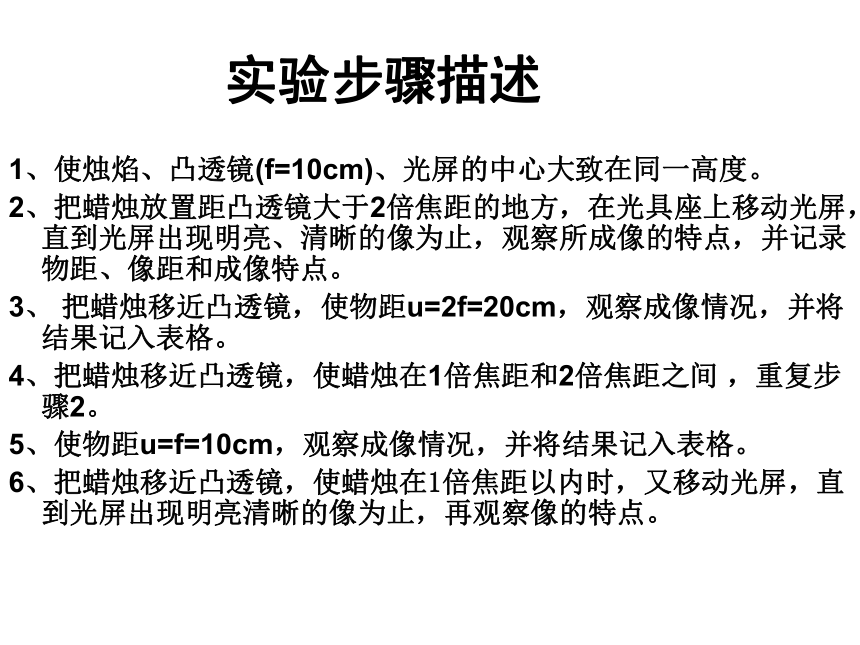

实验步骤描述1、使烛焰、凸透镜(f=10cm)、光屏的中心大致在同一高度。
2、把蜡烛放置距凸透镜大于2倍焦距的地方，在光具座上移动光屏，直到光屏出现明亮、清晰的像为止，观察所成像的特点，并记录物距、像距和成像特点。
3、 把蜡烛移近凸透镜，使物距u=2f=20cm，观察成像情况，并将结果记入表格。
4、把蜡烛移近凸透镜，使蜡烛在1倍焦距和2倍焦距之间 ，重复步骤2。
5、使物距u=f=10cm，观察成像情况，并将结果记入表格。

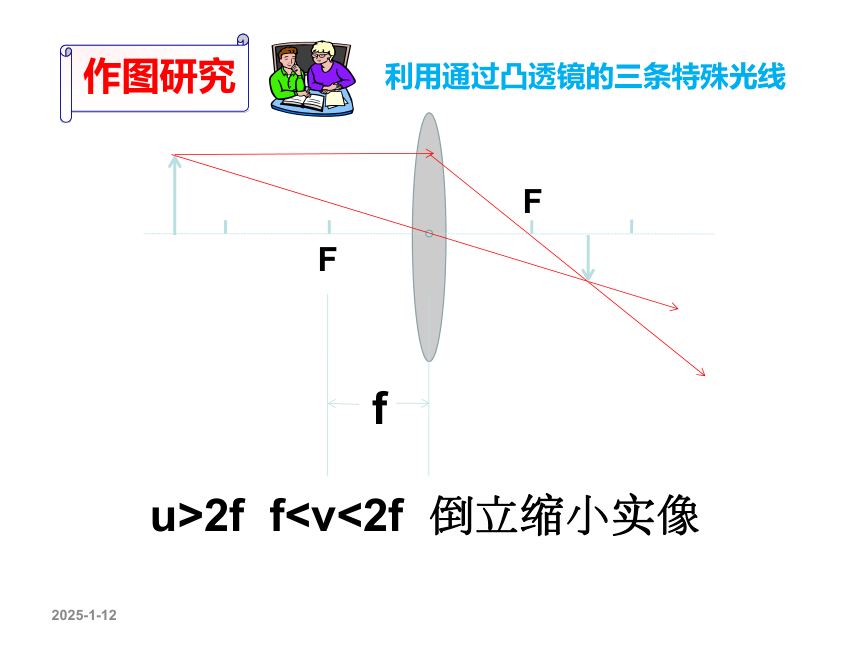

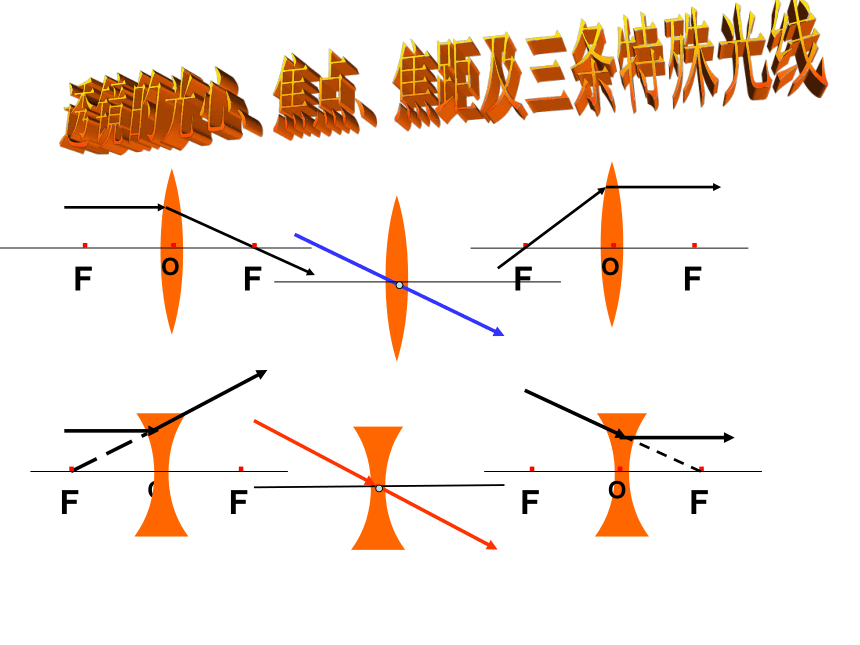

6、把蜡烛移近凸透镜，使蜡烛在1倍焦距以内时，又移动光屏，直到光屏出现明亮清晰的像为止，再观察像的特点。透镜的光心、焦点、焦距及三条特殊光线2019/2/3u>2f f2f 倒立放大实像 2019/2/3u=f 不成像 2019/2/3u (一倍焦距点分虚实 )（1）像的虚实：
　　凸透镜在什么条件下成实像？在什么条件下成虚像？分析与论证（2）像的大小：
　　凸透镜在什么条件下成缩小的实像？在什么条件下成放大的实像？有没有缩小的虚像？ u＞v时，得到缩小实像；

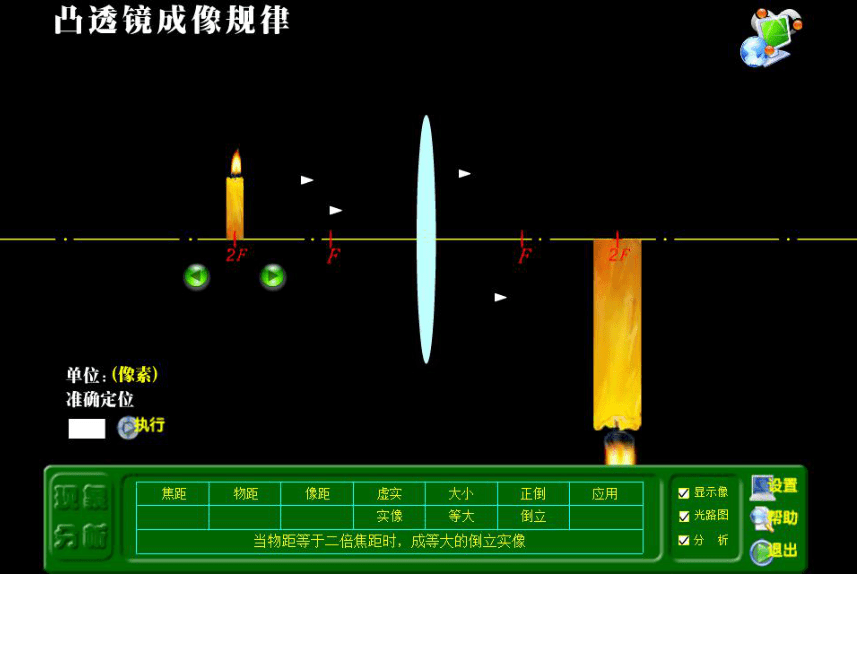

　u＜v时，得到放大实像。分析与论证　　（2）像的大小：思考：难道实像只有放大和缩小两种情况？ 动画演示： 当u＝v＝2f 时成等大的实像。
二倍焦距点分大小。（没有缩小的虚像。 ）分析与论证（3）像的正倒：
　　凸透镜在什么条件下成正立的像？在什么条件下成倒立的像？u＞f 时成实像，是倒立的；u＜f 时成虚像，是正立的。分析与论证物距连续变化时像的大小及像距的变化。 动画演示当物距“很远”时，相距近似等于焦距。重要应用：远物成像粗测焦距。
“傻瓜相机”成像原理。分析与论证三、应用1．照相机是根据什么原理工作的？　　照相机是根据物体距凸透镜大于2倍焦距的原理制成的。2．幻灯机是根据什么原理工作的？　　幻灯机是根据物体距凸透镜大于焦距小于2倍焦距的原理制成的。凸透镜成像的规律四、课堂小结2019/2/3一倍焦距分虚实；二倍焦距分大小;
二倍焦点物像等；实像总是异侧倒；
虚像总是同侧正；物近像远像变大;
物远像近像变小；像的大小像距定；
像儿跟着物体跑。记忆口诀2019/2/3例1、如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
（1）、把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
ca2019/2/3（2）、把烛焰放在 点，屏上出现清晰的像时，
屏距凸透镜最远。
（3）、把烛焰放在 点，屏上不会出现像。cd e例2、 在利用蜡烛研究凸透镜成像的实验中
凸透镜的焦距是10cm，点燃的蜡烛放在距
凸透镜15cm处，在凸透镜另一侧的光屏上
观察到了蜡烛清晰的像，这个像一定是（ ）A 倒立放大的实像B 倒立缩小的实像C 正立放大的实像D 正立放大的虚像A1、无限远处的太阳光垂直射在凸透镜上，则（ ）
A．成像在2倍焦距处　　　　　
B．成像在焦点上
C．成像在焦点内　　　　　 　　
D．不成像B达标检测2、用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（ ）
A．实物 　　　　　　　　　　 　
B．等大的实像
C．放大的实像　　　　　　　　
D．放大的虚像D3、某学生在做凸透镜成像实验时，若发现在距透镜20cm处的光屏上有一个倒立等大的像，则此透镜的焦距可能为（ ）
A．10cm　　　 B．6cm　　　
C．25cm　　　 D．无法确定A4、某物体经凸透镜在光屏上得到一个像，现将透镜中部遮住不让光通过，则屏上的像（ ）
A．缺少中部 　　　　　　　　　
B．变小
C．性质不变，像变暗　　　　　
D．变大C5、将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（ ）
A．f<6cm　　　　　　　　　
B．6cmC．9cmD．18cm　　A．10 cm　 　B．8 cm C．6 cm　 　D．4 cm
　　解　u＝15cm时，是缩小实像　　
　　∴　u＞2f　15 cm＞2f　f＜7.5 cm　　
　　又知u＝9cm时，是放大实像
　　∴　f＜9 cm＜2f　9cm＞f＞4.5 cm
　　综合两个不等式得：4.5cm＜f＜7.5 cm　
　　答案：C2: 一个物体到凸透镜的距离是30cm时，在
光屏上得到一个放大的实像，若把物体沿凸
透镜的主光轴移到距凸透镜65cm处，则成像
的情况是 ( ) 解析： 凸透镜所成像的性质与物距有关，由
第一次成倒立放大的实像可知：ff<30cm<2f，解得：15cm距为65cm，u>2f。所以成倒立缩小的实像。倒立缩小的实像
