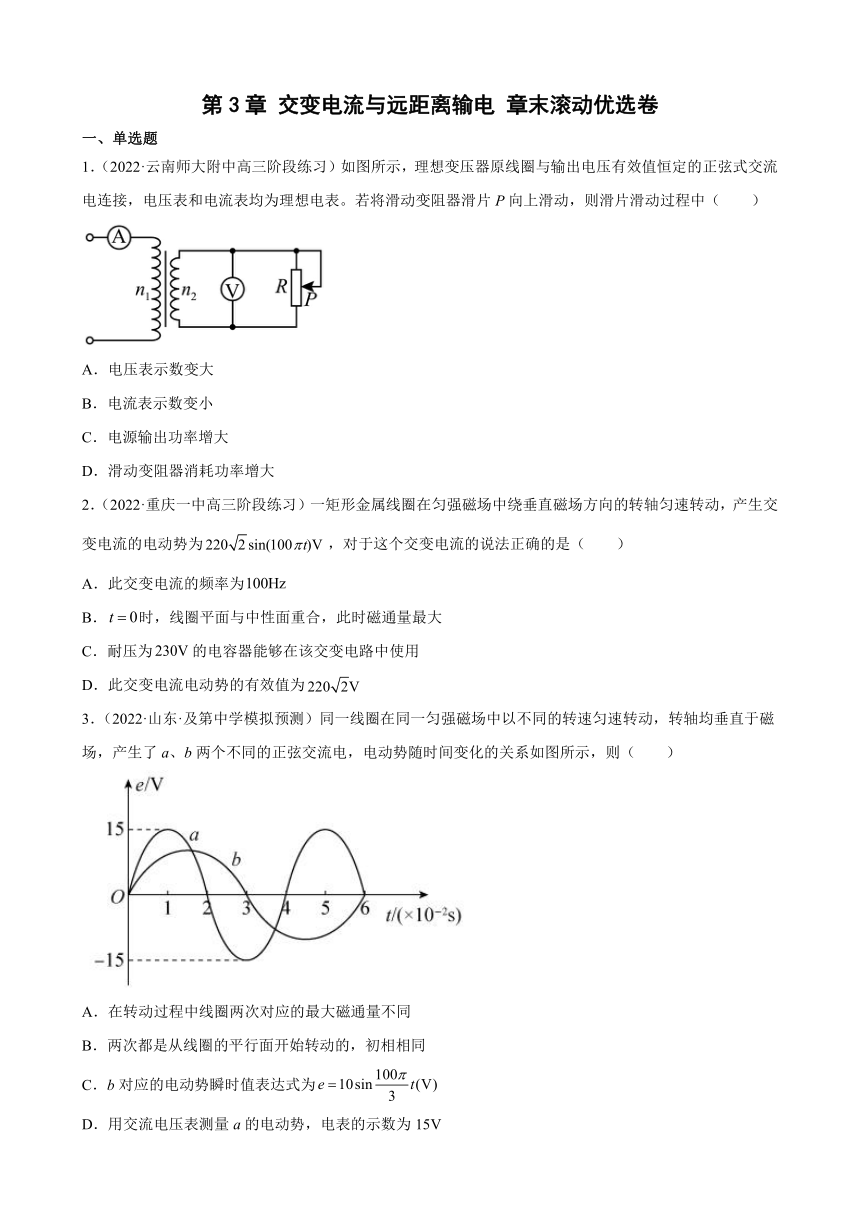

第3章 交变电流与远距离输电 章末滚动优选卷
一、单选题
1．（2022·云南师大附中高三阶段练习）如图所示，理想变压器原线圈与输出电压有效值恒定的正弦式交流电连接，电压表和电流表均为理想电表。若将滑动变阻器滑片P向上滑动，则滑片滑动过程中（ ）
A．电压表示数变大
B．电流表示数变小
C．电源输出功率增大
D．滑动变阻器消耗功率增大
2．（2022·重庆一中高三阶段练习）一矩形金属线圈在匀强磁场中绕垂直磁场方向的转轴匀速转动，产生交变电流的电动势为，对于这个交变电流的说法正确的是（ ）
A．此交变电流的频率为
B．时，线圈平面与中性面重合，此时磁通量最大
C．耐压为的电容器能够在该交变电路中使用
D．此交变电流电动势的有效值为
3．（2022·山东·及第中学模拟预测）同一线圈在同一匀强磁场中以不同的转速匀速转动，转轴均垂直于磁场，产生了a、b两个不同的正弦交流电，电动势随时间变化的关系如图所示，则（ ）
A．在转动过程中线圈两次对应的最大磁通量不同
B．两次都是从线圈的平行面开始转动的，初相相同
C．b对应的电动势瞬时值表达式为
D．用交流电压表测量a的电动势，电表的示数为15V

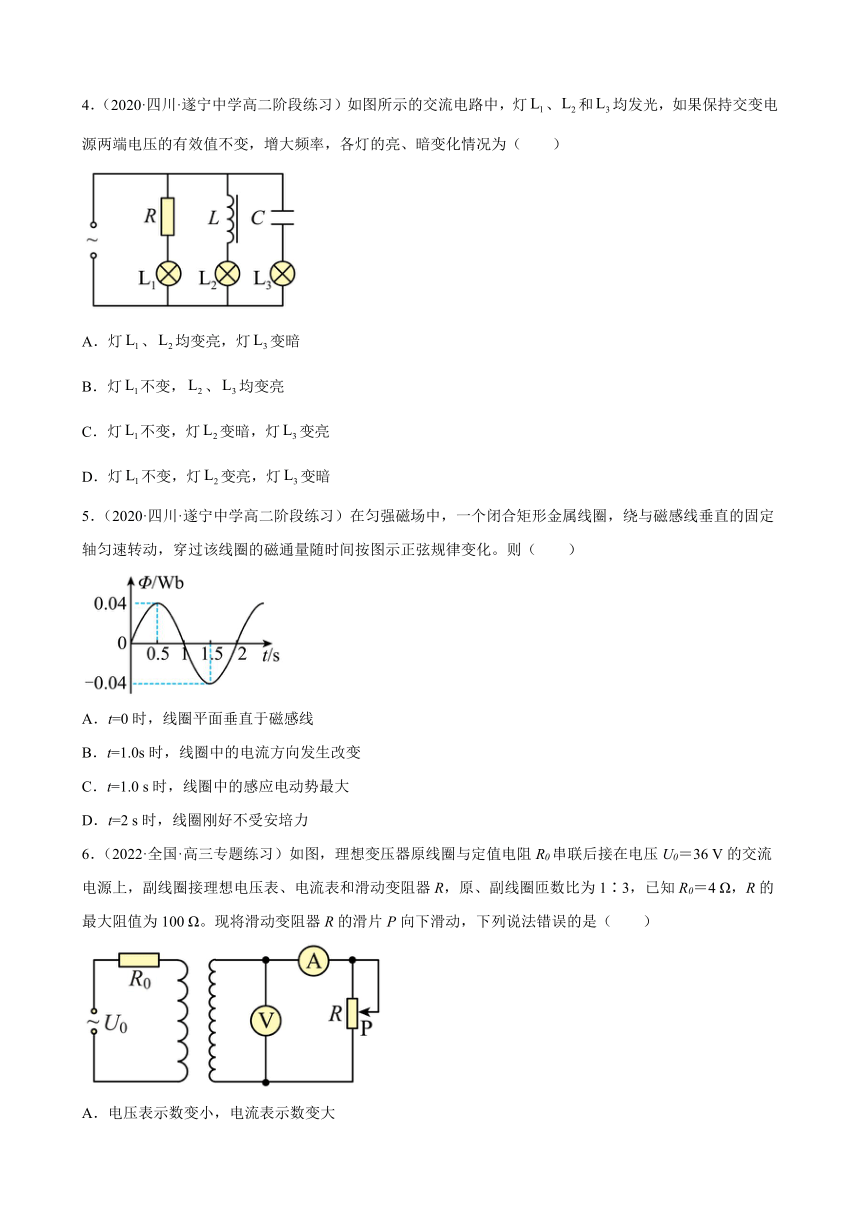

4．（2020·四川·遂宁中学高二阶段练习）如图所示的交流电路中，灯、和均发光，如果保持交变电源两端电压的有效值不变，增大频率，各灯的亮、暗变化情况为（ ）
A．灯、均变亮，灯变暗
B．灯不变，、均变亮
C．灯不变，灯变暗，灯变亮
D．灯不变，灯变亮，灯变暗
5．（2020·四川·遂宁中学高二阶段练习）在匀强磁场中，一个闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，穿过该线圈的磁通量随时间按图示正弦规律变化。则（ ）
A．t=0时，线圈平面垂直于磁感线
B．t=1.0s时，线圈中的电流方向发生改变
C．t=1.0 s时，线圈中的感应电动势最大
D．t=2 s时，线圈刚好不受安培力
6．（2022·全国·高三专题练习）如图，理想变压器原线圈与定值电阻R0串联后接在电压U0＝36 V的交流电源上，副线圈接理想电压表、电流表和滑动变阻器R，原、副线圈匝数比为1∶3，已知R0＝4 Ω，R的最大阻值为100 Ω。现将滑动变阻器R的滑片P向下滑动，下列说法错误的是（ ）
A．电压表示数变小，电流表示数变大
B．电源的输出功率变小
C．当R＝4 Ω时，电压表示数为10.8 V
D．当R＝36 Ω时，R获得的功率最大

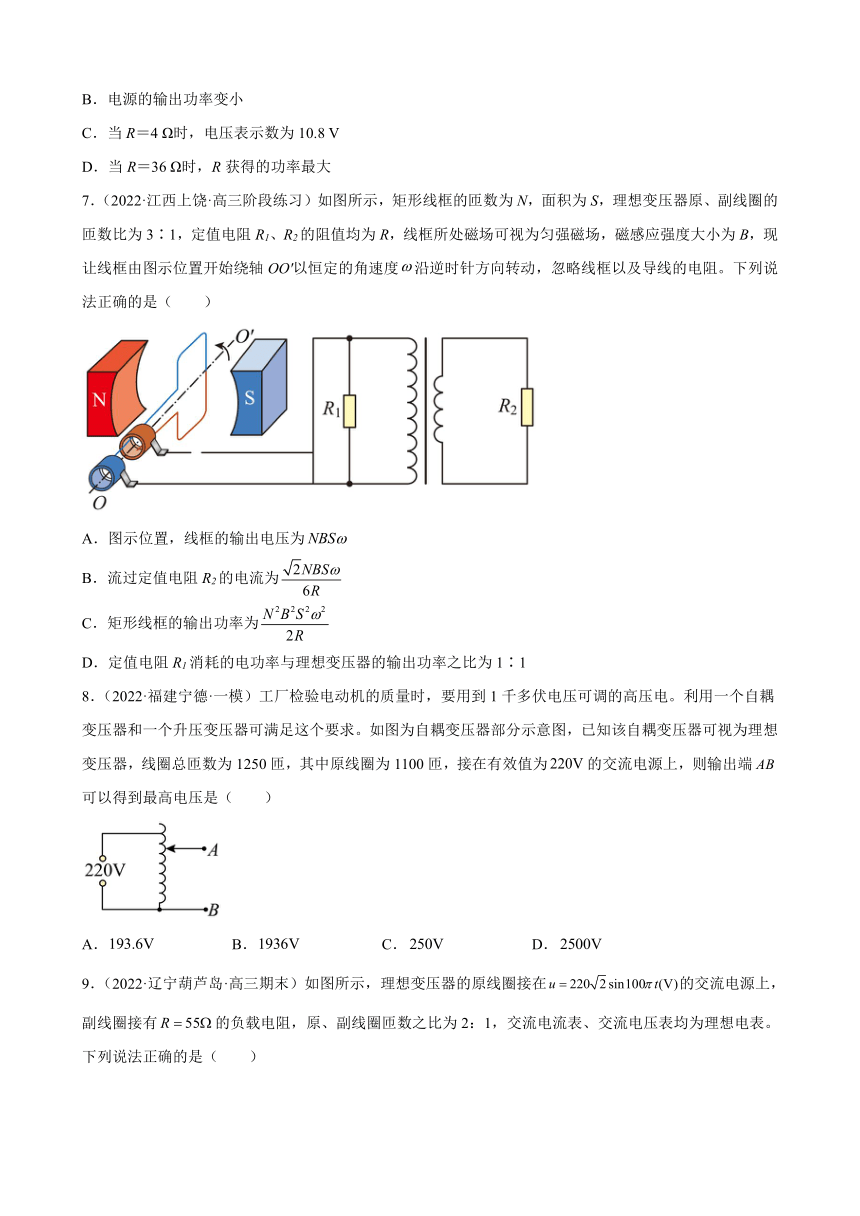

7．（2022·江西上饶·高三阶段练习）如图所示，矩形线框的匝数为N，面积为S，理想变压器原、副线圈的匝数比为3∶1，定值电阻R1、R2的阻值均为R，线框所处磁场可视为匀强磁场，磁感应强度大小为B，现让线框由图示位置开始绕轴OO'以恒定的角速度沿逆时针方向转动，忽略线框以及导线的电阻。下列说法正确的是（ ）
A．图示位置，线框的输出电压为
B．流过定值电阻R2的电流为
C．矩形线框的输出功率为
D．定值电阻R1消耗的电功率与理想变压器的输出功率之比为1∶1
8．（2022·福建宁德·一模）工厂检验电动机的质量时，要用到1千多伏电压可调的高压电。利用一个自耦变压器和一个升压变压器可满足这个要求。如图为自耦变压器部分示意图，已知该自耦变压器可视为理想变压器，线圈总匝数为1250匝，其中原线圈为1100匝，接在有效值为的交流电源上，则输出端可以得到最高电压是（ ）
A． B． C． D．
9．（2022·辽宁葫芦岛·高三期末）如图所示，理想变压器的原线圈接在的交流电源上，副线圈接有的负载电阻，原、副线圈匝数之比为2：1，交流电流表、交流电压表均为理想电表。下列说法正确的是（ ）
A．电压表的读数为
B．电流表的读数为2A
C．副线圈的输出功率为220W
D．副线圈输出的交变电流的频率为100Hz
10．（2022·山东·威海市教育教学研究中心高三期末）图甲中的理想变压器原、副线圈匝数比n1∶n2=10∶1，定值电阻R1=5Ω，滑动变阻器R2的最大阻值为10Ω。刚开始时，R2接入电路中的阻值最大，此时R2中电流i2随时间变化的正弦曲线如图乙。电表为理想电表，下列说法正确的是（ ）
A．交变电流频率为50Hz B．原线圈两端电压为150V
C．滑片向上滑动时，电压表示数减小 D．由图乙可知电流i2的有效值为
11．（2020·四川省广安代市中学校高二阶段练习）某小型发电站的电能输送示意图如图所示，发电机的输出电压为220V，输电线总电阻为r，升压变压器原、副线圈匝数分别为n1、n2，降压变压器原、副线圈匝数分别为n3、n4（变压器均可视为理想变压器）。要使额定电压为220V的用电器正常工作，则（ ）
A． B．
C． D．升压变压器的输出功率等于降压变压器的输入功率
二、填空题
12．（2021·福建省建瓯市芝华中学高二期中）一交变电流的电流随时间变化的规律如图所示，闭合回路中的总电阻为，由图可知：
（1）该交变电流的有效值为________；
（2）该交变电流的频率为________；
（3）该交变电流在一个周期内产生的热量________。
13．（2021·安徽·安庆九一六学校高二阶段练习）如图所示，理想变压器的原线圈接在u＝220sin100πt（V）的交流电源上，副线圈接有R＝55Ω的负载电阻，原、副线圈匝数之比为2：1，电流表、电压表均为理想电表。
（1）原线圈的输入功率为______；
（2）电流表的读数为______；
（3）电压表的读数为______；
（4）副线圈输出交流电的周期为______。
14．（2021·新疆·乌鲁木齐市第四中学高二期中）如图所示，理想变压器原、副线圈分别接有额定电压相同的灯泡a和。当输入电压为灯泡额定电压的10倍时，两灯泡均能正常发光。则原、副线圈匝数之比______，此时a、b两灯泡功率之比______。
三、解答题
15．（2021·全国·高二课时练习）在下图中，设矩形导电线圈的AB边长，线圈在磁感应强度的匀强磁场中匀速转动，AB边和CD边的线速度均为。求导电线圈平面跟磁感线平行时，线圈中产生的感应电动势。若导电线圈与外电路连接后，全电路的总电阻，则线圈在上述位置时电路中电流的瞬时值为多大？
16．（2021·全国·高二课时练习）有一盏标着“”字样的台灯，请计算它工作时交变电流的电压最大值，写出电压的函数表达式（从中性面开始计时），并在图中画出电压的图像。
17．（2021·全国·高二课时练习）如图所示，一台理想变压器有两个副线圈。已知12V的副线圈输出电流是4.17A，匝数是30匝；127V的副线圈输出电流是。
（1）127V的副线圈匝数是多少？原线圈的匝数是多少？
（2）原线圈的输入功率是多少？原线圈的输入电流是多少？
试卷第1页，共3页
参考答案：
1．B
2．B
3．C
4．C
5．C
6．B
7．B
8．C
9．C
10．D
11．A
12． 5 25 6
13． 220W 1A 110V 0.02s
14． 9:1 1:9
15．1V；5A
16．；
17．(1)317，550；(2) 130.05W，0.59A
答案第1页，共2页
