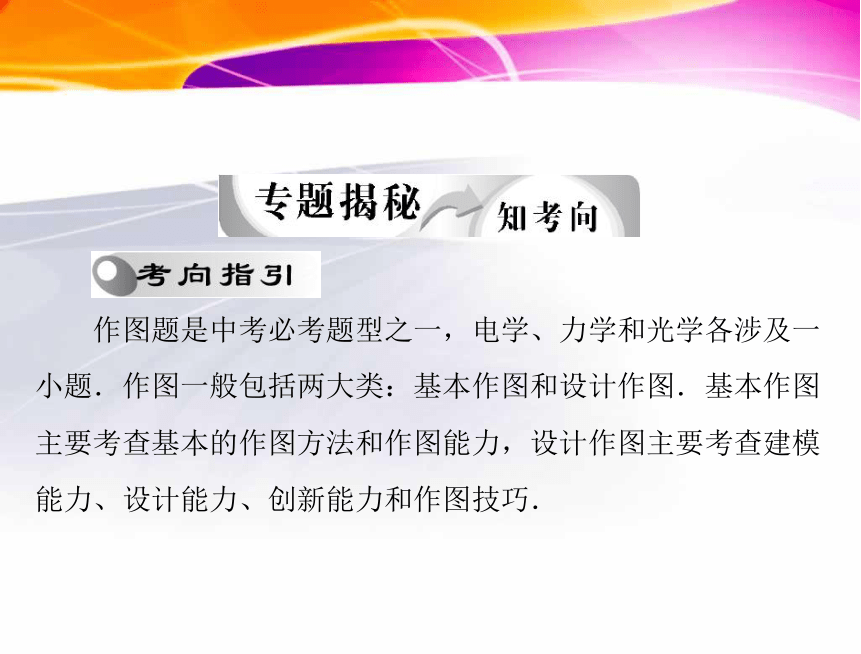

课件34张PPT。专题三作图题 作图题是中考必考题型之一，电学、力学和光学各涉及一
小题．作图一般包括两大类：基本作图和设计作图．基本作图
主要考查基本的作图方法和作图能力，设计作图主要考查建模

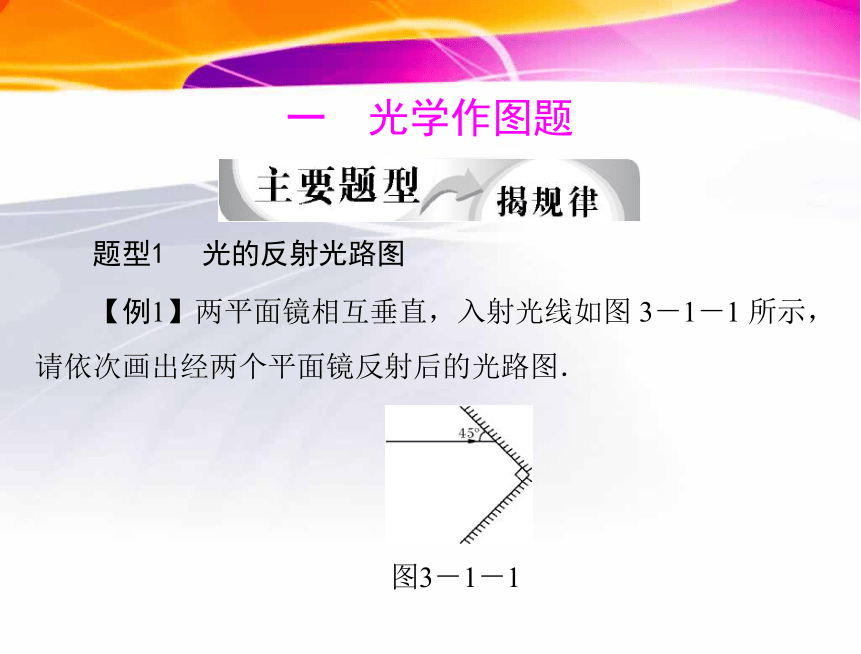

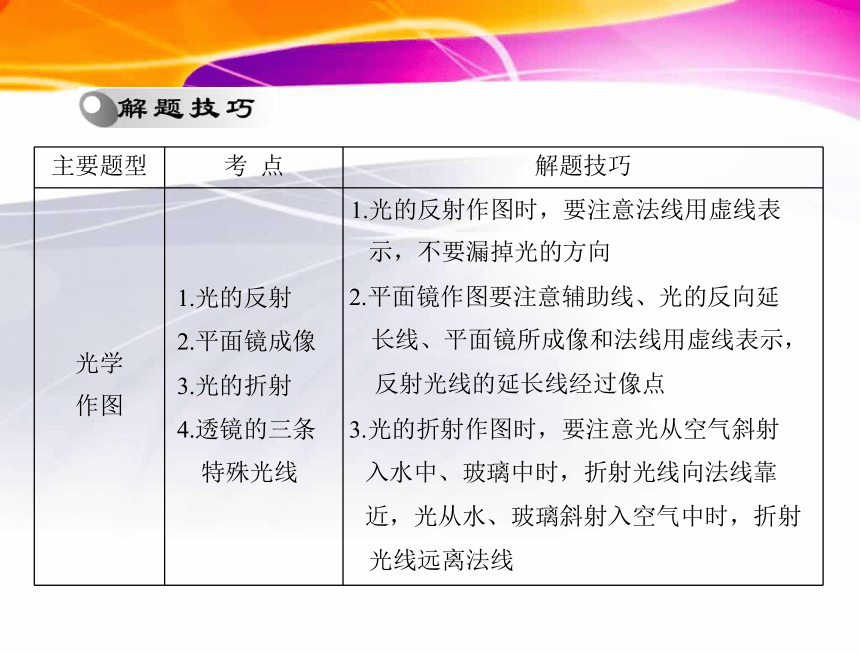

能力、设计能力、创新能力和作图技巧．一光学作图题题型1光的反射光路图 【例1】两平面镜相互垂直，入射光线如图 3－1－1 所示，
请依次画出经两个平面镜反射后的光路图．

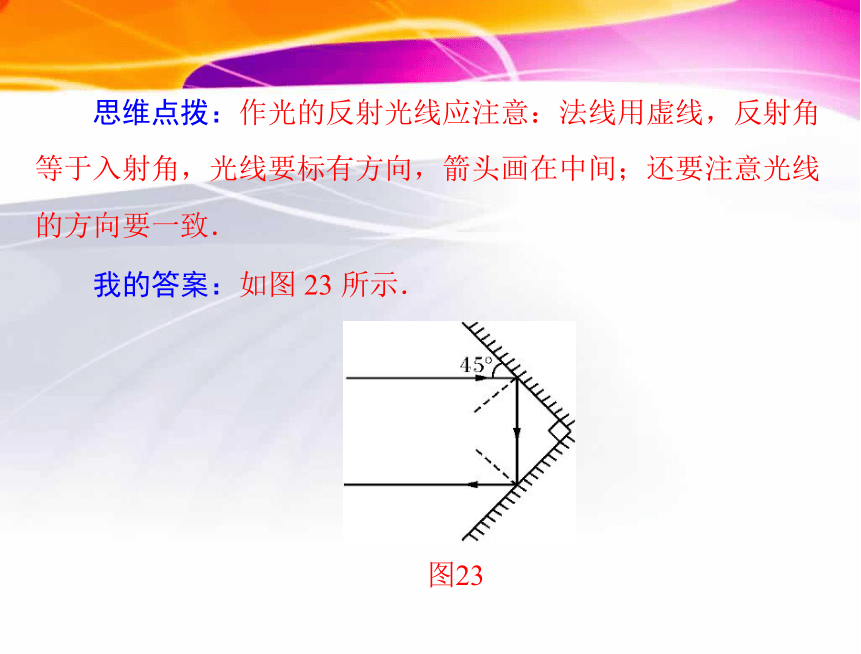

图3－1－1 思维点拨：作光的反射光线应注意：法线用虚线，反射角
等于入射角，光线要标有方向，箭头画在中间；还要注意光线

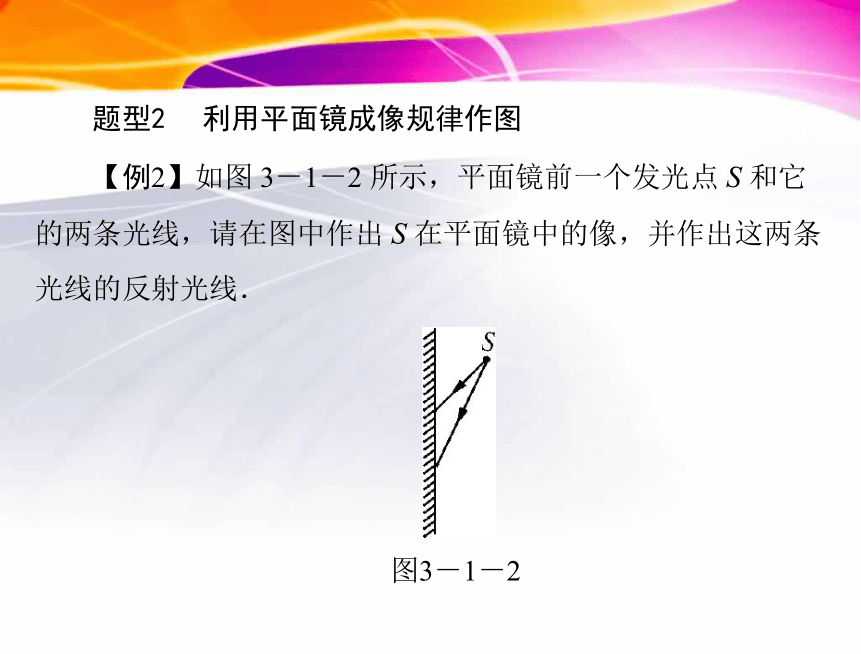

的方向要一致．我的答案：如图 23 所示．图23题型2利用平面镜成像规律作图 【例2】如图 3－1－2 所示，平面镜前一个发光点 S 和它
的两条光线，请在图中作出 S 在平面镜中的像，并作出这两条
光线的反射光线．

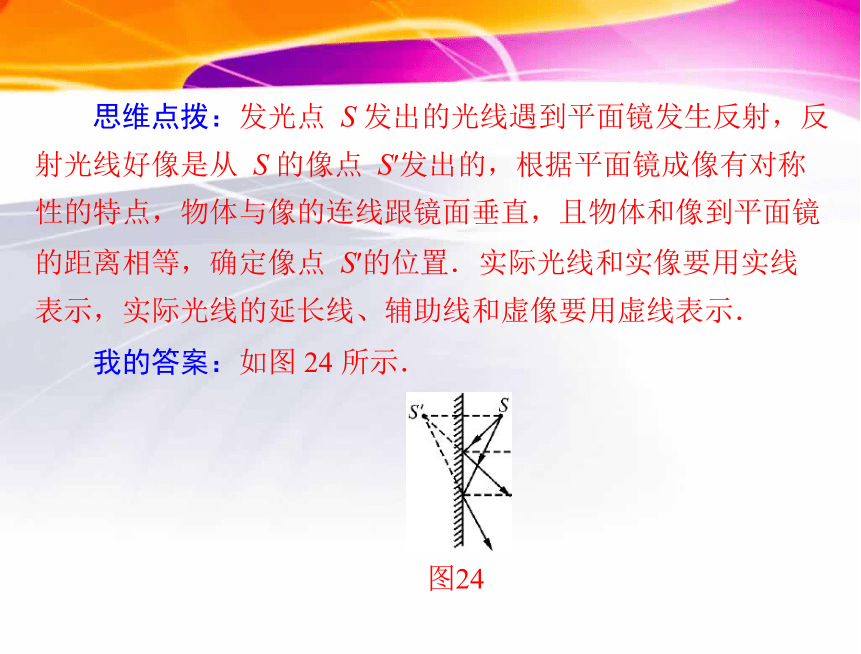

图3－1－2 思维点拨：发光点 S 发出的光线遇到平面镜发生反射，反
射光线好像是从 S 的像点 S′发出的，根据平面镜成像有对称
性的特点，物体与像的连线跟镜面垂直，且物体和像到平面镜
的距离相等，确定像点 S′的位置．实际光线和实像要用实线

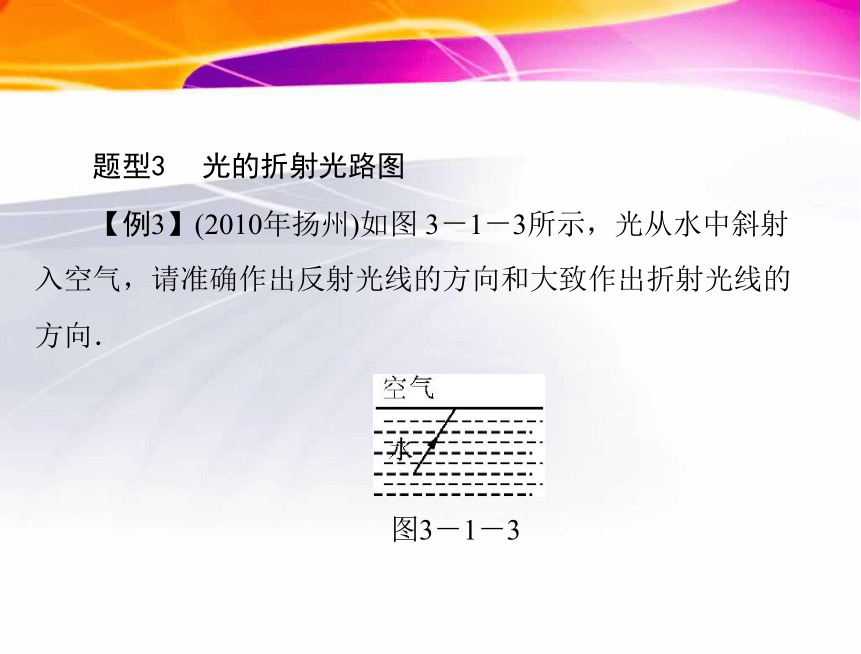

表示，实际光线的延长线、辅助线和虚像要用虚线表示．我的答案：如图 24 所示．图24题型3光的折射光路图 【例3】(2010年扬州)如图 3－1－3所示，光从水中斜射
入空气，请准确作出反射光线的方向和大致作出折射光线的
方向．

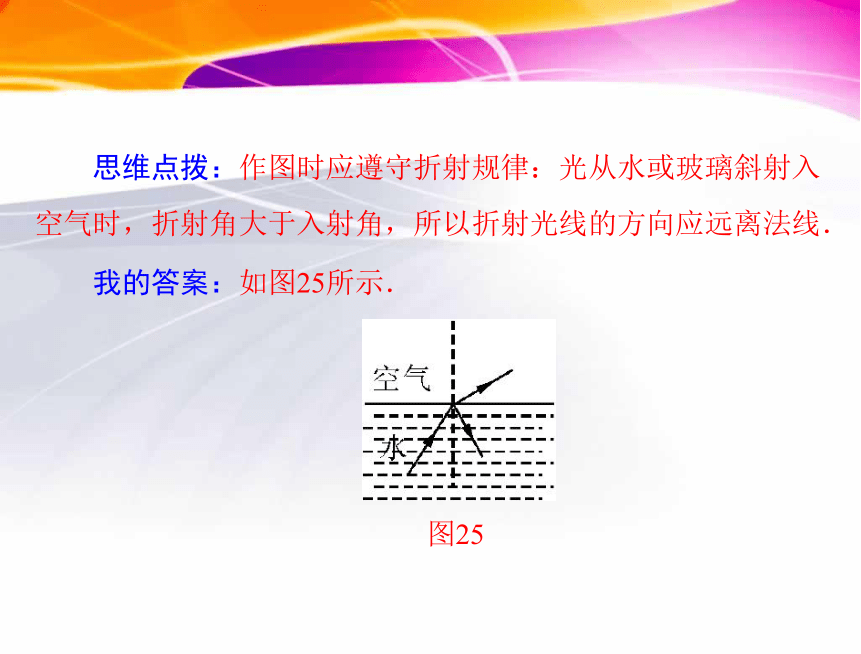

图3－1－3 思维点拨：作图时应遵守折射规律：光从水或玻璃斜射入

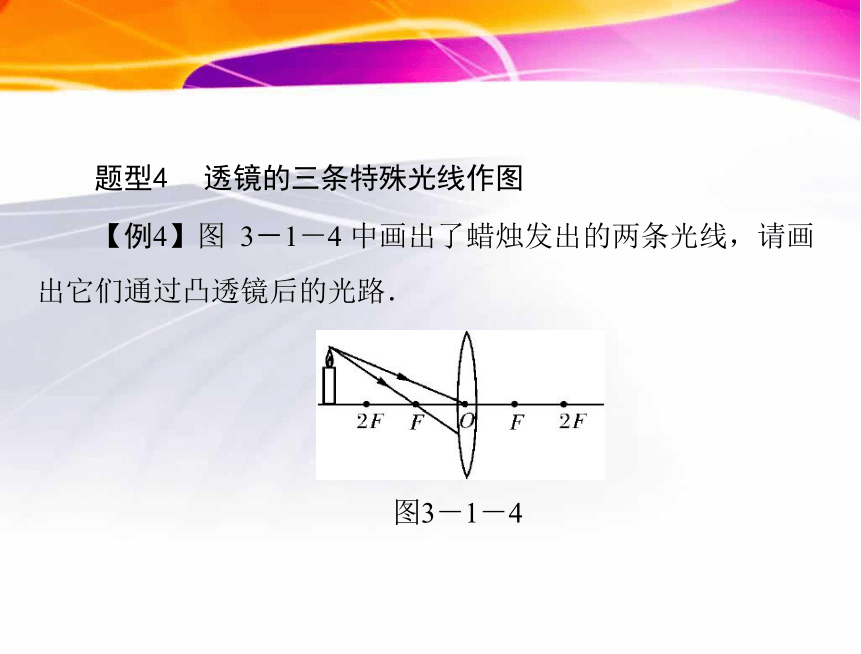

空气时，折射角大于入射角，所以折射光线的方向应远离法线．我的答案：如图25所示．图25题型4透镜的三条特殊光线作图 【例4】图 3－1－4 中画出了蜡烛发出的两条光线，请画
出它们通过凸透镜后的光路．
图3－1－4 思维点拨：凸透镜的三条特殊光线的画法：经过光心的光
线传播方向不改变；跟主光轴平行的光线经凸透镜折射后会聚

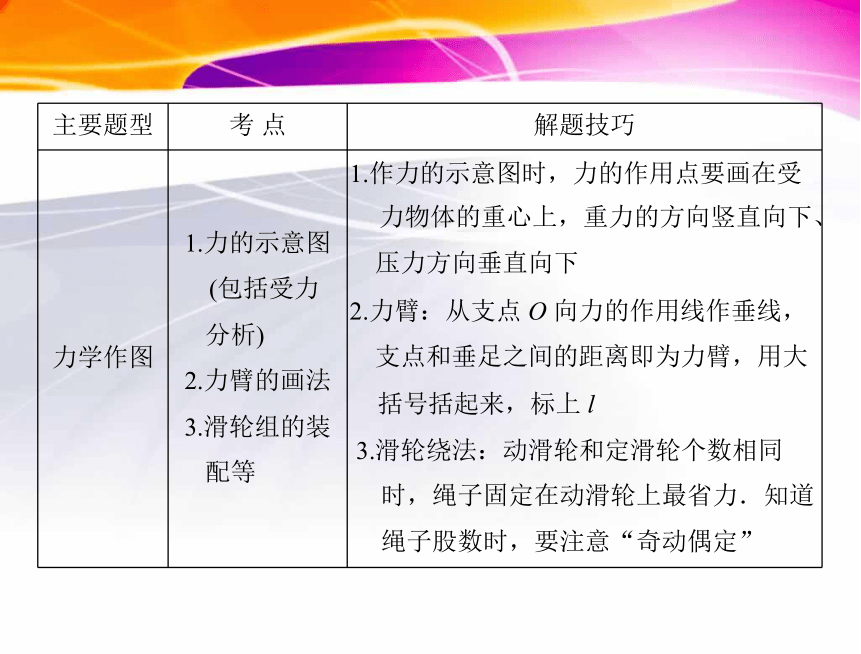

于焦点；经过焦点的光线经凸透镜折射后跟主光轴平行．我的答案：如图26 所示．图26二力学作图题题型1作力的示意图 【例1】(2010年扬州)如图 3－2－1所示，请画出斜面上
的物体所受重力和物体对斜面压力的示意图．
图3－2－1 思维点拨：画力的示意图时，要注意作用点要画在受力物
体上，确定力的方向，在线段的末端标上力的符号和大小．如
重力的作用点在物体的重心，方向竖直向下，压力的作用点在
被压物体表面，方向垂直向下．我的答案：如图27所示．图27题型2对物体进行受力分析 【例2】弹簧测力计挂着一个密度大于水的物块，如图
3 －2－2 所示，请你画出物体受力的示意图.
图3－2－2 思维点拨：对物体进行受力分析的步骤：①一切物体都受
到重力作用；②分析接触的物体是否对它有力的作用(支持力、
摩擦力、拉力、推力和浮力等)．我的答案：如图28所示．图28题型3力臂作图 【例3】如图 3－2－3 所示的曲棒 ABC 可绕 A 点的转轴转
动，请画出要使曲棒 ABC 在图中位置保持平衡时所需最小力的
示意图．
图3－2－3 思维点拨：根据杠杆的平衡条件：F1l1＝F2l2，当阻力和阻
力臂乘积不变时，只有动力臂越长，动力才能越小，如果能以
AC 为动力臂，动力最小，同时要注意动力和动力臂垂直．我的答案：如图29所示．图29题型4组装滑轮组作图 图 3－2－4
我的答案：如图 30 所示．图30偶定”的组装原则，可以画出绳子的绕法．有时候可以根据“定
滑轮和动滑轮相同的滑轮组，绳子的起点从动滑轮开始，最省

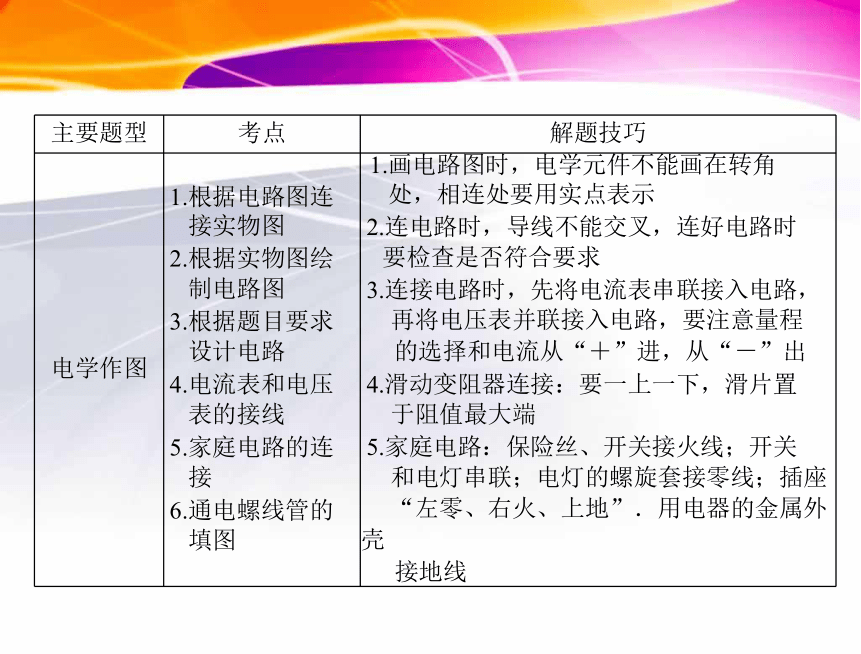

力”的规律画滑轮的绕法．三电磁学作图题题型1电路图和实物图的相互转化 【例1】(2010年兰州)图 3－3－1 所示为一实物电路，请
在方框内画出所对应的电路图．
图3－3－1 思维点拨：利用“电流法”先判断出该电路属于串联还是
并联，再判断出开关和电流表的作用，画出对应的电路图．我的答案：如图31所示．图31题型2简单电路的设计 【例2】小刚同学想用压力传感器(当压力达到设定值时，它
就接通电路)、电磁继电器，为一新建成的大桥设计一个车辆超
重的报警装置．当车超重时，信号灯就发光．请你在图 3－3 －2
中为他连接好电路．
图3－3－2 思维点拨：电磁继电器的电路由低压控制电路和高压工作
电路组成，压力传感器、12 V 电源和电磁铁构成了控制电路；
信号灯、220 V 电源和动、静触点构成了工作电路．我的答案：如图32所示．图32题型3电路图改错 【例3】小丽做测量小灯泡电功率的实验时，所接的实验
电路存在连接错误，但只需改动一根导线，即可使电路连接正
确．请你在应改动的导线上打“×”，并用笔画线代替导线画
出正确的接法．
图3－3－3 思维点拨：利用“电流法”先检查串联部分是否出错，如
电流表的量程和接线柱是否选错，电流表是否跟用电器串联，
滑动变阻器有没有“一上一下”串联接到电路中，滑片的移动
是否满足实验要求．再检查并联部分，如电压表的量程和接线
柱是否选错，电压表是否跟用电器并联．我的答案：如图33 所示．图33题型4家庭电路的连接 【例4】将如图 3－3－4 所示电水壶的 3 条接线按照安全
用电的原则对应连接到插头上．
图3－3－4 思维点拨：开关和保险丝接在火线上，要形成一个完整的
家庭电路，发热电阻丝要接在零线上，用电器的金属外壳要接
地线．我的答案：如图34 所示．图34题型5磁感线的画法 【例5】(2010年潍坊)如图 3－3－5 所示，小磁针处于静
止状态，请在图中甲、乙处标出磁极极性(用N或S表示)并画
出磁感线．(每个磁极画两条)
图3－3－5 思维点拨：根据小磁针静止时的指向，可以判断两磁极间
相互排斥，并且为S极．根据磁感线从磁体 N 极出发回到磁体
的S极，可以标出磁感线的方向．我的答案：如图35所示．图35题型6安培定则的应用 【例6】请在图 3－3－6 中标出通电螺线管 A 端、永磁体 B
端的磁极和磁感线的方向．
图3－3－6 思维点拨：利用“电流法”标出螺线管中的电流方向，用
安培定则可以判断出通电螺线管A 端为N 极，根据同名磁极相
互排斥，可以判断出永磁体B 端为N 极．根据磁感线从磁体N
极出发回到磁体的S 极，可以标出磁感线的方向．我的答案：如图36所示．图36谢谢合作 再见
