力的描述
足球比赛中，运动员作用在足球上的力的大小、方向、位置稍有不同，就会使足球的运动大不相同。
课堂引入
力作用于物体所产生的不同效果，与力的哪些因素有关呢？
活动：力的作用效果与哪些因素有关？
一、力的三要素
（a）分别用很小的力和较大的力沿同一方向推书的中间部位
（b）用大小相等的力沿不同方向推书的同一部位
（c）用大小、方向都相同的力推书的不同部位
实验表明
力的作用效果不但与力的大小、方向有关，而且还与力的作用位置，即作用点有关。
大小
方向
作用点
力的三要素
力的单位
力一般用字母F表示
力的单位是牛顿（N）
简称牛
牛顿
常见物体力的大小
（a）蚂蚁的拉力约0.005N
（b）托两个鸡蛋用的力约1N
（c）一个中学生对地面的压力约500N
（d）大型拖车的拉力约4x104N
（e）“长征”系列火箭的推动力越约6x105N

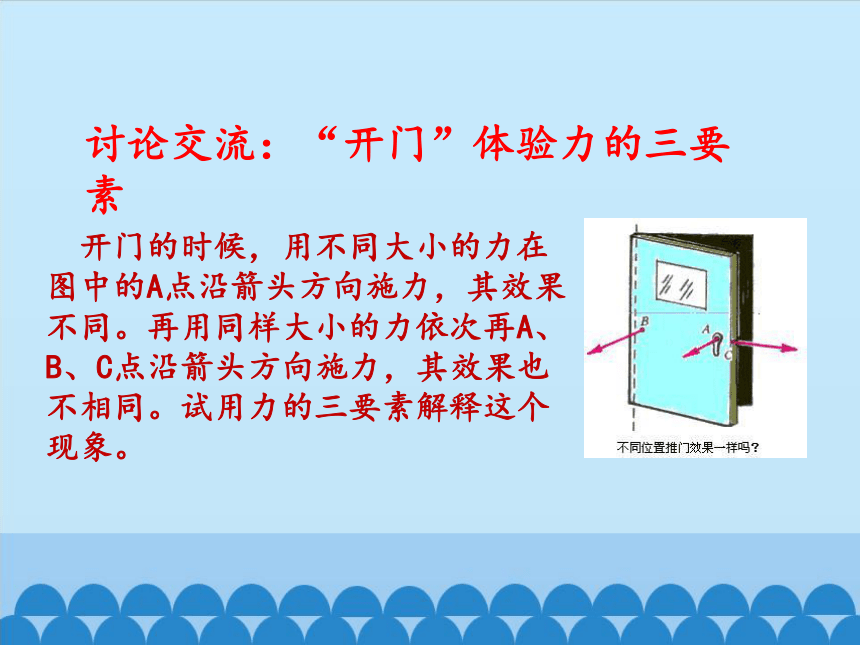

讨论交流：“开门”体验力的三要素
开门的时候，用不同大小的力在图中的a点沿箭头方向施力，其效果不同。再用同样大小的力依次再a、b、c点沿箭头方向施力，其效果也不相同。试用力的三要素解释这个现象。
二、力的图示
阅读P8第一段，说一说力的图示
的画法。
用一条带箭头的线段来表示力。线段的长度表示力的大小，箭头的方向表示力的方向，线段的起点（也可用终点)表示力的作用点。这种表示力的方法叫做力的图示。
力的图示
画力的图示的步骤：
1.确定受力物体。（图示要画在受力物体上）
2.画出力的作用点。
3.选择合适的标度。
4.沿力的方向画一条线段，根据标度的大小
确定线段的长短。（线段的长度是标度2倍以上的
整数倍）
5.在线段末端（不能出格）画上箭头表示力的方向。
6.用规定的符号、单位写出力的大小。
用60N的力水平向右推小车
20N
F=60N
（画出此力的图示）
练习
物体对地面的压力为40N
（画出此力的图示）
10N
F=40N
沿斜面向上拉小车的力为125N
（画出此力的图示）
25N
F=125N
（1）物体对地面的压力为30N
（2）沿水平方向向右拉小车的力为50N
（3）沿斜面拉小车的力为100N
（1）
（2）
（3）
画出以下力的图示
三、力的示意图
在一般情况下分析物体受力时，常常只要在作用点画一个长度适当、沿力的方向带箭头的线段来表示力。
力的示意图：
F=80N
20N
力的图示
F
力的示意图
小结
1.力的三要素
2.力的图示
3.力的示意图
