平面镜成像

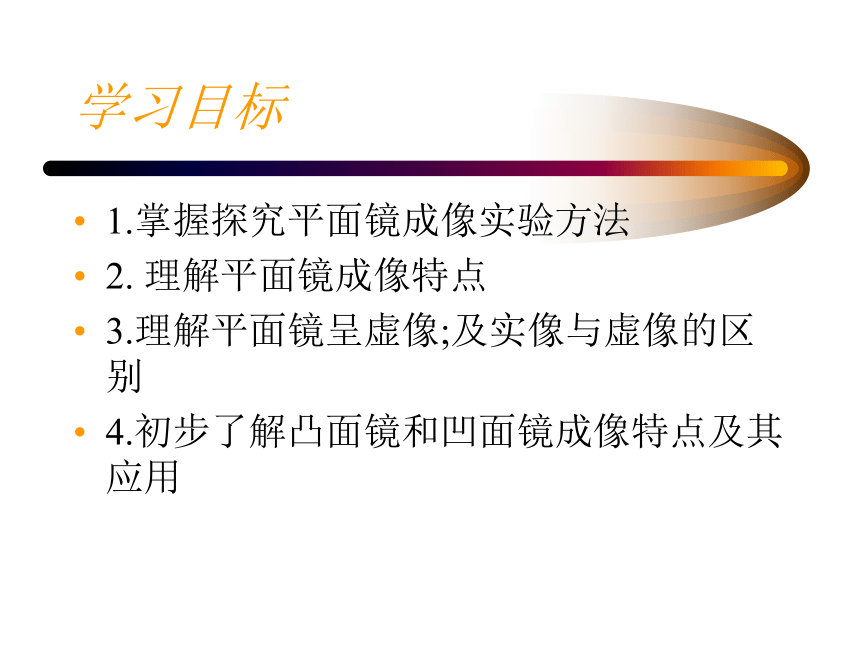

课件43张PPT。平面镜成像光现象 学习目标1.掌握探究平面镜成像实验方法
2. 理解平面镜成像特点
3.理解平面镜呈虚像;及实像与虚像的区别

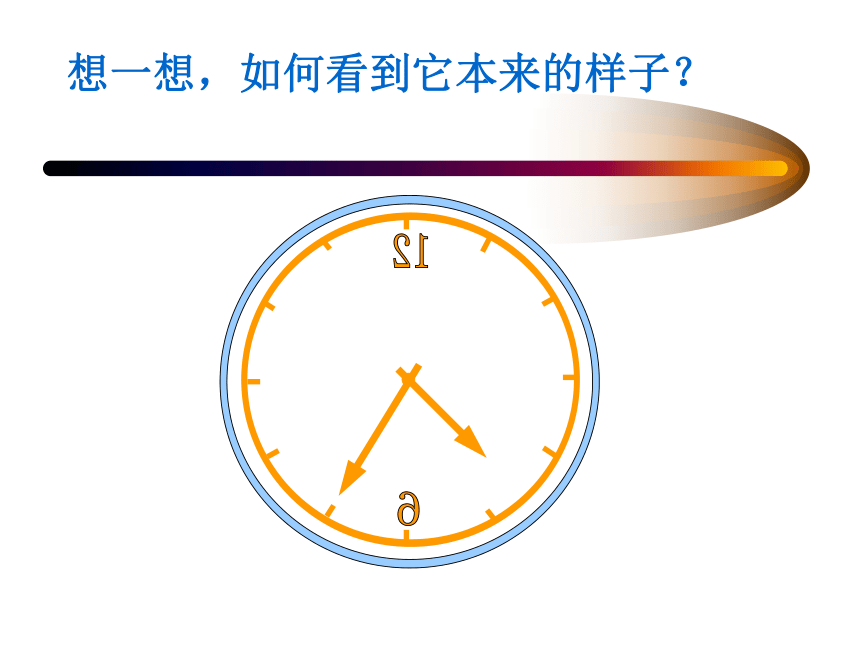

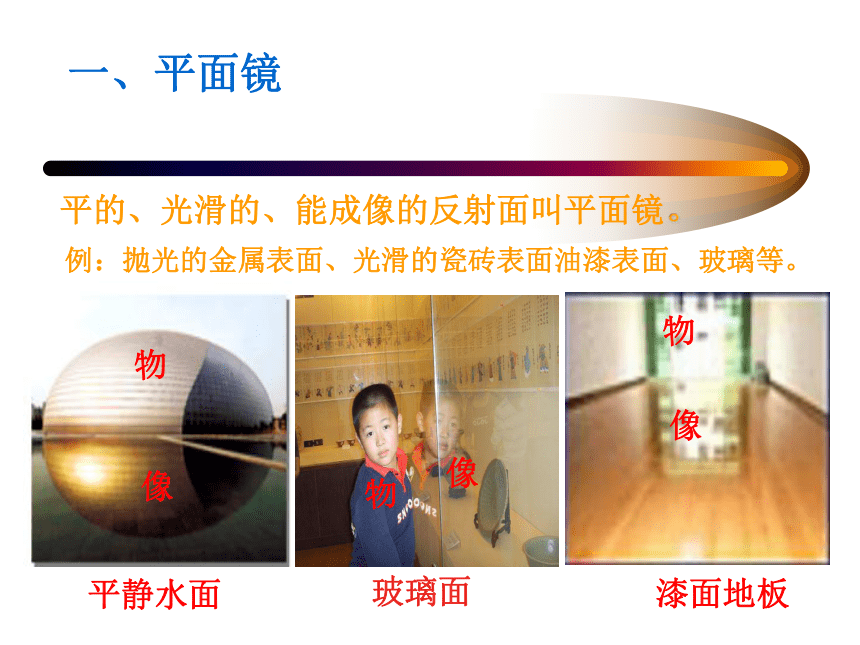

4.初步了解凸面镜和凹面镜成像特点及其应用想一想，如何看到它本来的样子？　　一、平面镜平的、光滑的、能成像的反射面叫平面镜。平静水面玻璃面漆面地板物像物像物像例：抛光的金属表面、光滑的瓷砖表面油漆表面、玻璃等。像物二、探究平面镜成像特点自学指导阅读教材77~79页（包括探究实验部分）回答下列问题：1.探究“平面镜成像的特点”实验应用到了那些器材？
2.该实验是如何确定像的位置的？
3.该实验像大小是如何确定的？

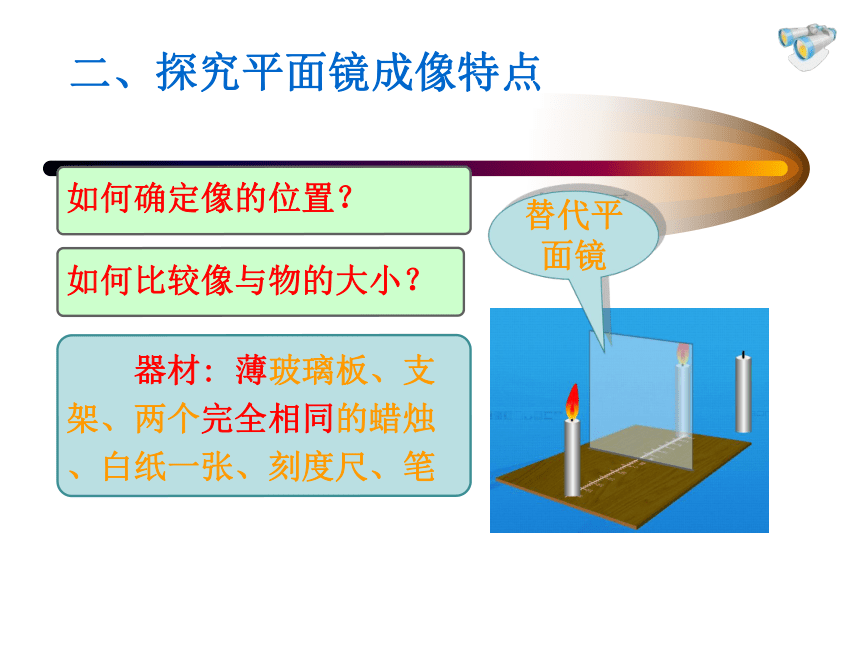

4.你能试着简述平面镜的成像过程及像的性质吗？替代平面镜 二、探究平面镜成像特点设计实验
二、实验步骤：
将玻璃板垂直于桌面放置并沿着玻璃板的表面在桌面上画一条直线，
在玻璃板的一侧立一支点燃的蜡烛，透过玻璃板观察其另一侧面的蜡烛的像。
将光屏放在像的位置，不透过玻璃板，直接观察光屏上有无像。
将相同的未点燃的蜡烛放在像的位置，观察像与蜡烛的大小关系。
移到蜡烛的位置，观察其像的大小有无变化。

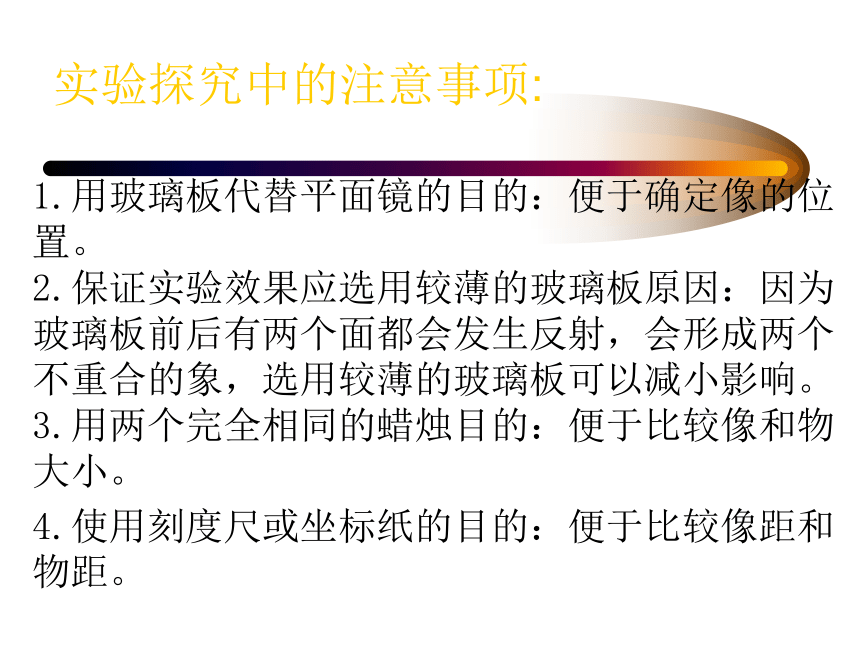

量出蜡烛和像到玻璃板的距离。1.用玻璃板代替平面镜的目的：便于确定像的位置。
2.保证实验效果应选用较薄的玻璃板原因：因为玻璃板前后有两个面都会发生反射，会形成两个不重合的象，选用较薄的玻璃板可以减小影响。
3.用两个完全相同的蜡烛目的：便于比较像和物大小。

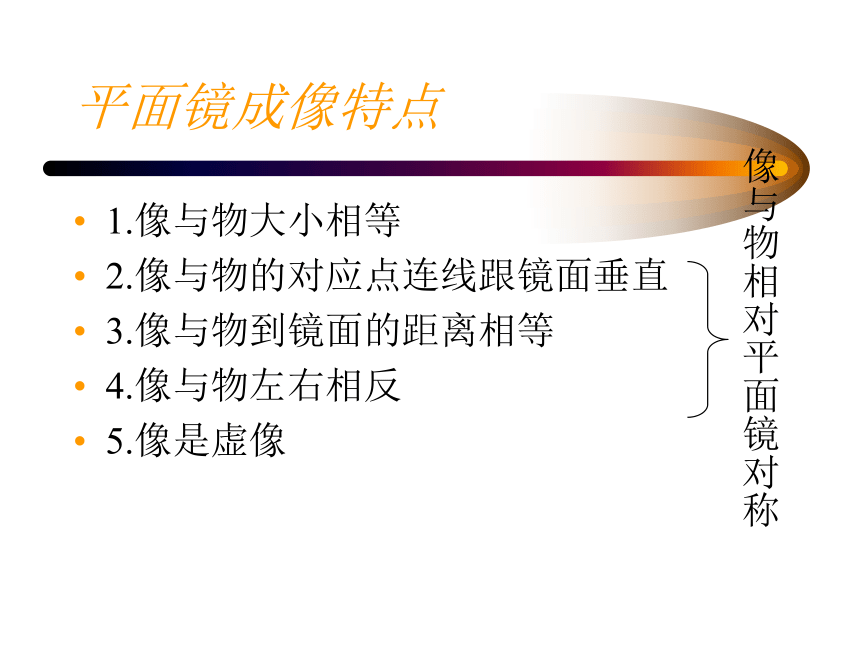

4.使用刻度尺或坐标纸的目的：便于比较像距和物距。实验探究中的注意事项:平面镜成像特点1.像与物大小相等
2.像与物的对应点连线跟镜面垂直
3.像与物到镜面的距离相等
4.像与物左右相反
5.像是虚像

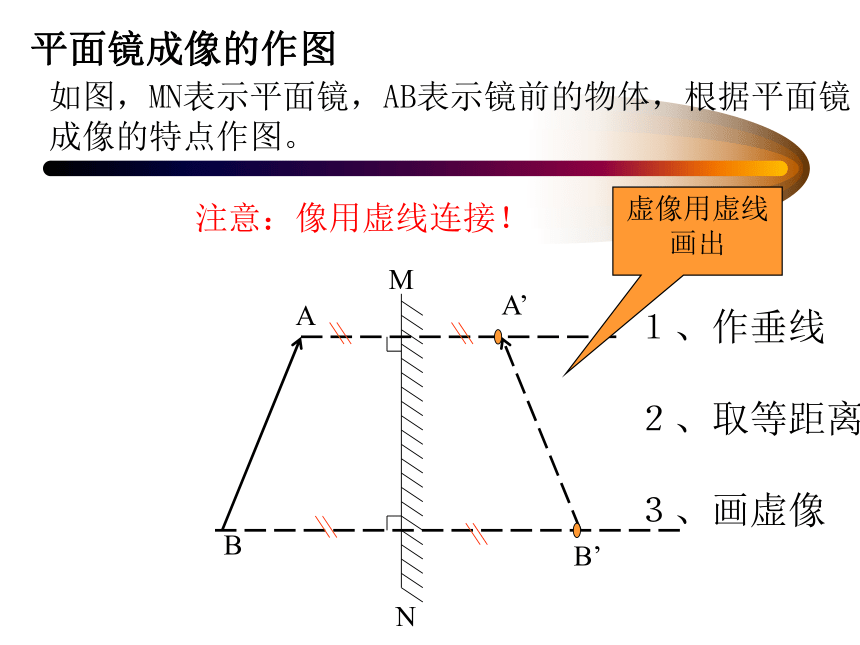

像与物相对平面镜对称平面镜成像的作图如图，MN表示平面镜，AB表示镜前的物体，根据平面镜
成像的特点作图。A’B’注意：像用虚线连接！１、作垂线
２、取等距离

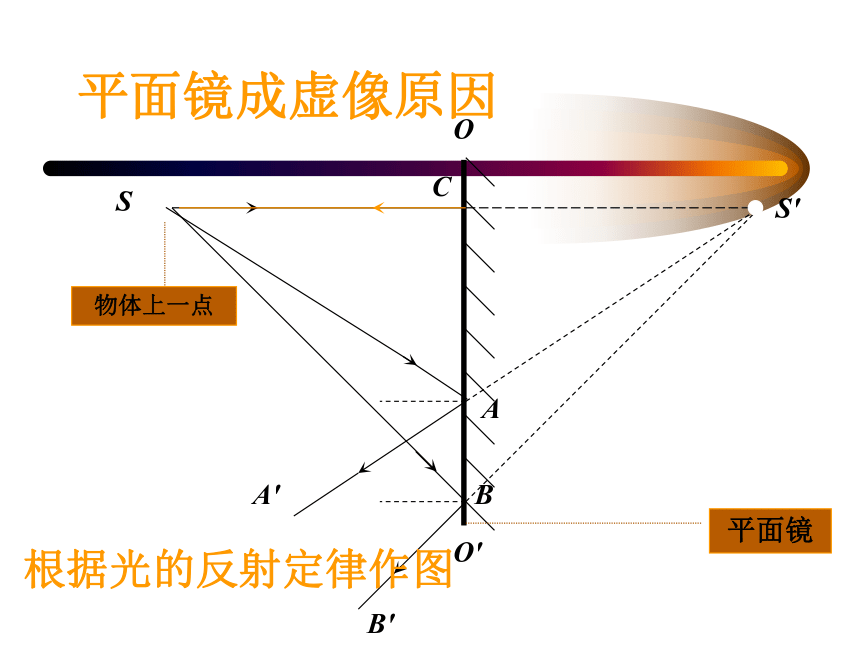

３、画虚像虚像用虚线画出平面镜成虚像原因物体上一点SOO′CAA′S′平面镜BB′根据光的反射定律作图平面镜 可以证明：从S点发出的所有射向平面镜的光线经反射后，它们的反射光线的反向延长线都相交与S′点，且S′与S点到镜面的距离相等．平面镜??反射后的光束是发散的，如同是从S′点发出的光线一样，人眼根据射入眼睛的那部分光线的传播方向和光沿着直线传播的 经验，看到S′处好像有一个发光点，这就是S点的像．眼睛眼睛 因为S′处实际上不存在发光点，所以叫做虚像． 物体上各点的像组成了物体的虚像实像与虚像平面镜像与物相对平面镜对称、等大、且为虚像．平面镜成像规律1、利用对称性作图．
2、利用反射定律作图． 平面镜作图光的反射规律◆根据平面镜的成像特点
作出点光源s的像s′。 　1．水里的“月亮”是真实的吗？它 是怎么形成的?
　2．月亮到地球的距离是3 .8×108m，井水水深5m，则月亮的像到水面的距离是多少？四、平面镜的应用—成像四、平面镜的应用—成像四、平面镜的应用— 改变光路　　镜中的指针式钟表　　镜中的指针式钟表　　生活像一面镜子，你对它笑它就对你笑，你对它哭它就对你哭！光污染球面镜1 定义：反射面是球面的一部分的镜子四.凸面镜和凹面镜1.凸面镜对光线有 作用发散物体在凸面镜中成正立缩小的虚象.利用凸面镜可以观察到更大的范围.应用:汽车观后镜弯道观察镜2.凹面镜对光线有 作用汇聚可以把平行的光
会聚在一点上 应用:太阳灶可以把焦点处发出的光变成平行光应用:手电筒,汽车灯,探照灯的反光装置应用：
1.下面不是利用凹面镜的是( )
A.汽车观后镜 B.太阳灶
C.手电筒 D.探照灯A自结：1.平面镜成像的特点：
像与物相对平面镜对称、等大、且为虚像．
2.实像与虚像区别
3.凸面镜和凹面镜
一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时它所看到的全身像应是图中的哪一个？ （ ）A B C D “桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是:
A．山的影子 ( )
B．山的实像
C．山的倒立的虚像
D．山的正立的虚像关于平面镜成像，下列叙述正确的是（ ）
A.镜面越大，像就越大
B.物体离平面镜越近，像就越大
C.物体越大，像也越大
D.平面镜倾斜一些放置，像变大一个身高为1。7米的人立在离平面镜1米远的地方，则在镜中的像高为______米，像离人的距离是______米。小丑在平面镜中的像，图中正确的是（ ）A：B：C：D：从平面镜内看到一只钟面上的指针位置如图所示，此时时间是（）。A、7:25B、6:35C、5:25D、4:35人向平面镜走近时，他在镜中的像将：（ ）
A、变大 B、 变小
C、不变
一个人从远处走向一块竖直挂着的平面镜，他在镜内的像的大小将：A、不变B、逐渐变大C、逐渐变小D、先变大后变小下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是：（） 小明做研究平面镜成像的实验时，先将蜡烛放在平面镜前50cm处，他记下了像的位置，然后，他将平面镜向蜡烛移动了10cm，则第二次成像的位置与第一次成像的位置比较:( )
A．向平面镜移动了10cm
B．向平面镜移动了20cm
C．远离了平面镜10cm
D．远离了平面镜20cm下图中，M是平面镜，各光路图正确的是: ( )身高为1.70米的同学距平面镜1米，那么他在平面镜中的像高为 米；若他向远离平面镜的方向移动，则他在平面镜中的像将 。（填“变大、变小或不变”） 平面镜成像是由于光的_______而形成。物体在平面镜中所成的像是_______。 若小明同学身 高1.5，他站在大衣柜的穿衣镜前1.5m，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_______。（选填“变大”、“变小”、“不变”）
16.指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，
（1）手影
（2）水中倒影
（3）立竿见影
（4）杯弓蛇影
( )( )( )( ) 17.太阳灶是用_________ 面镜制成的，它可以使照在表面的太阳光_________在一点，凹面镜的面积越大会聚的太阳光就越_________ 温度也就越_________，利用它不仅可以烧水、煮饭，还可以发电、冶炼，所以它是既节约燃料又不_________的环保型能源． 18. 水面也能发生反射，我们从水中看到空中的飞机是_________像．（填“虚”“实”）
19.凸面镜使平行光束_________，凹面镜使平行光束_________．汽车的后视镜是_________面镜，利用它可以_________司机的视野． 20.手电筒的反光装置相当于_________ 面 镜，它可以使小电珠发出的光，变成 _________光射出 去．
