11.2电路的组成和连接方式

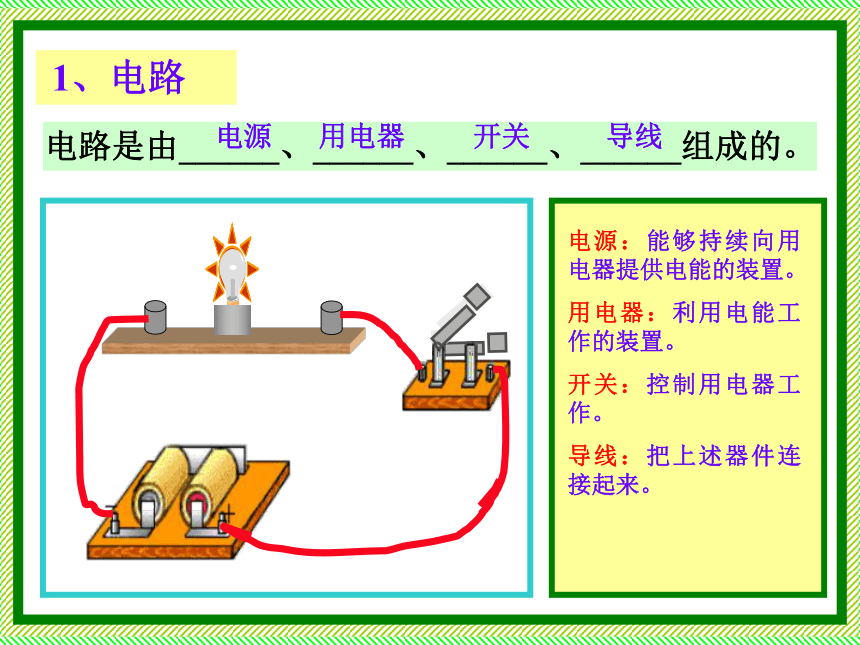

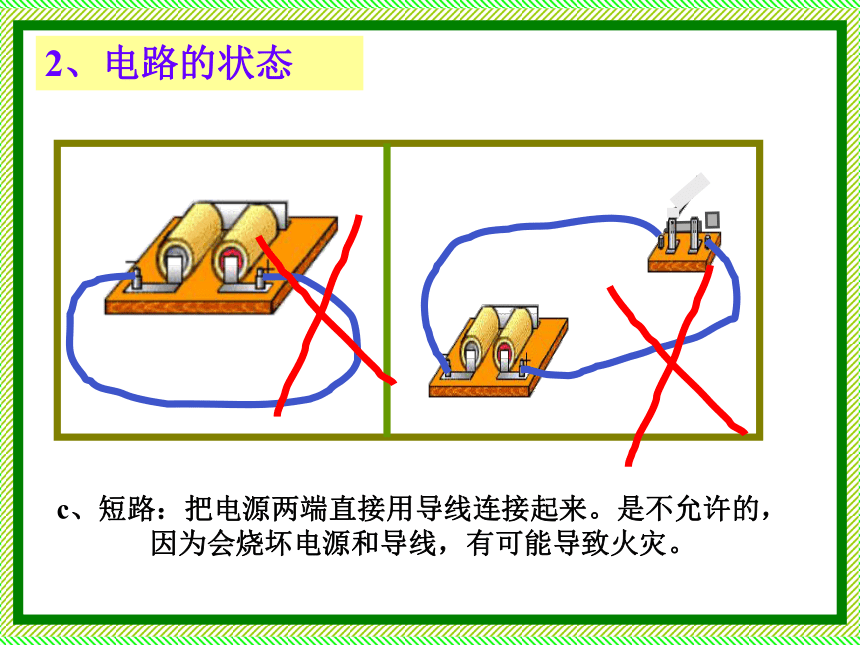

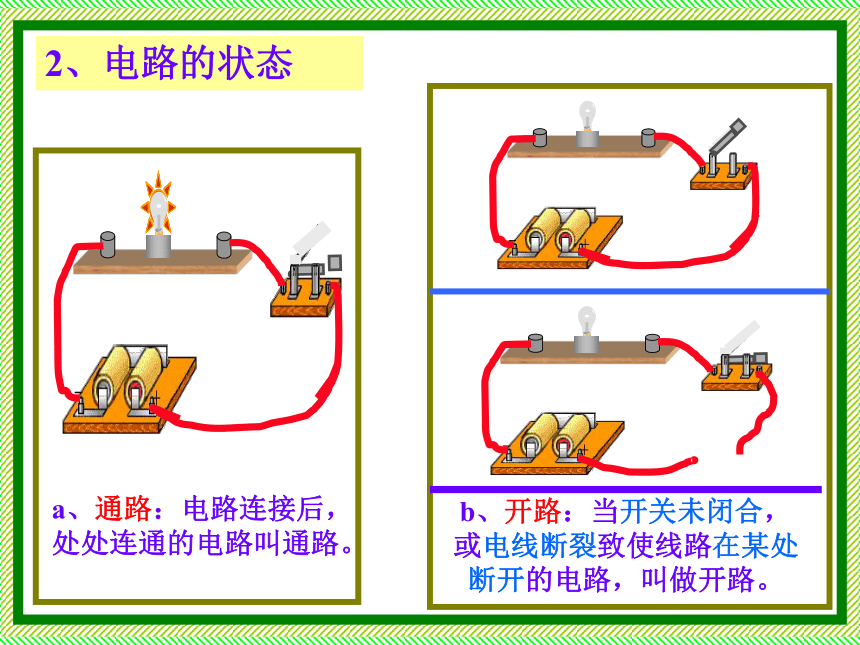

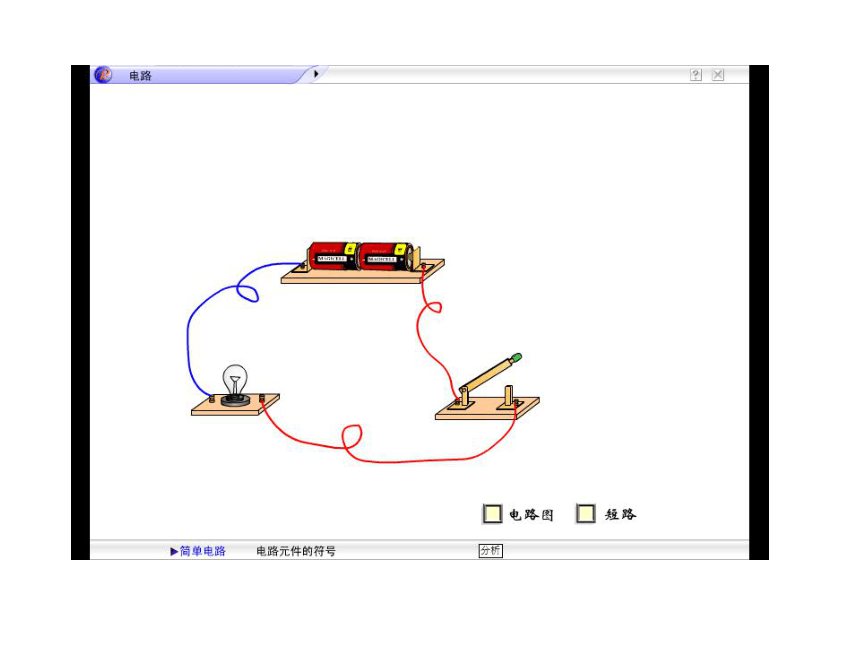

课件21张PPT。11.2电路的组成和连接方式 活动1怎样使小灯泡发光？ 1、电路电路是由______、______、______、______组成的。电源开关用电器导线2、电路的状态2、电路的状态c、短路：把电源两端直接用导线连接起来。是不允许的，因为会烧坏电源和导线，有可能导致火灾。电路实物图画起来太复杂、有些复杂的电路图根本无法表示。 3、电路图

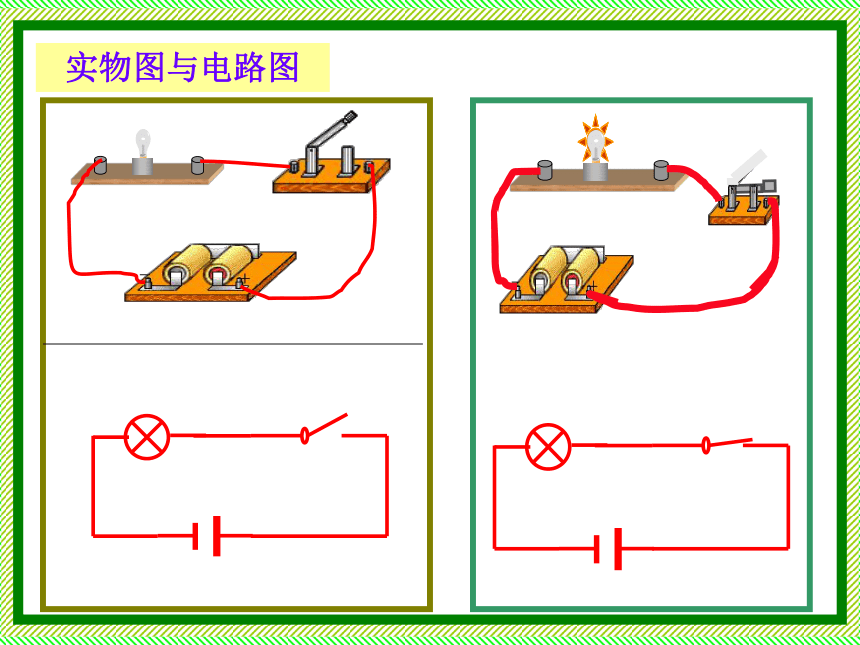

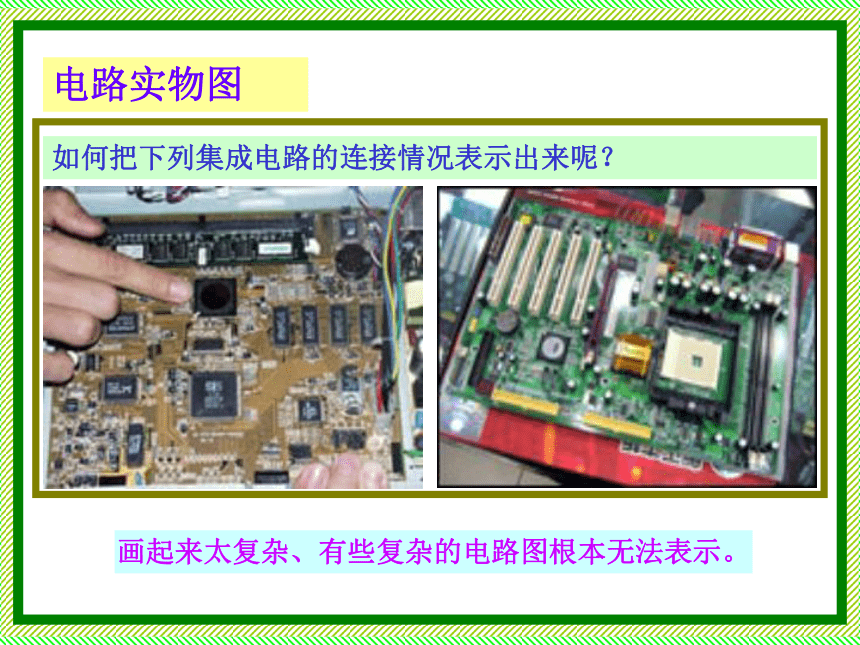

电路中的器件用统一规定的符号表示。这种用符号表示电路连接情况的图，叫做电路图。
实物图与电路图画电路图须规范活动2 怎样使两个灯泡同时发光想出几种不同连接方法，并在框内画出电路图串联串联电路：电路元件逐个顺次连接起来的电路，电流流过的路径只有1条。 并联并联电路：用电器并列连接起来的电路，电流路经有多条（有干路和支路）并联析错短路了例1、如图示是小王同学在初学电路时画的几个电路，这些电路有没有问题？若有请指出，并说明这样连接电路后会出现什么现象？(A)(B)(C)(D)L1 L2例5、下图是一个可由开关改变电路连接方式的电路，试判一 断：
（1）当开关S1和S2打开，S3闭合时，灯L1与L2是怎样连接的
（2）当开关S1和S2闭合，S3打开时，灯L1与L2是怎样连接的？
（3）当S1、S2、S3都闭合时，情况又怎样？ S3 L2 S2 S1 L1小结1、电路的组成：2、电路的状态3、电路图4、电路的连接方式作业1、若有三个灯泡，干电池、开关、导线若干怎样连接才能使它们同时发光，可能有几种连接方式，试画出你的电路图。2、探讨一下教室里的日光灯、风扇是串联还是并联的，说明理由。
