3. 连通器
复习
液体的压强
液内压强有特点
深度增加压强添
各个方向有压强
同深等压记心间
三峡大坝横断江底，高185m,长2309.5m。
第3节
连通器

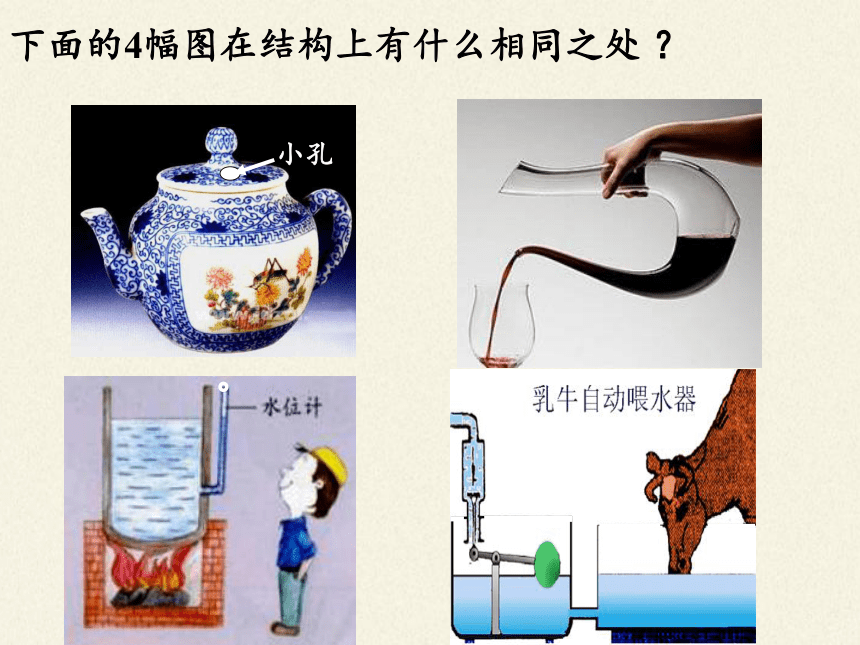

下面的4幅图在结构上有什么相同之处 ？
小孔
定义:上端开口、下部相连通的容器叫连通器。
1.连通器
当连通器中的水不流动时,各容器中的水面总保持相平。
猜想：在连通器里注入水，各容器的水面有什么关系呢？
为什么加入水静止后自由水面相平
能否用我们所学知识解释这个现象
想象一下这里有
一个“水片”
h 2
h 1
分析：在连通器底部取一个面积为S的小液片
由于水不流动，所以液片也是静止不动的。
由二力平衡的条件，液片受到的左右两管中水对它的压力
所以 P1 = P2
而F1=P1S F2=P2S
而p1 =ρgh1 p2 =ρgh2
所以 h1 = h2
液面相平的原因：
F1 = F2
思考：如果同一连通器中装入密度
不同的两种液体，静止后的
液面相平吗？
结论：
在连通器中装入不同种液体，当液体静止后液片两边的液体压强一定相等，但由于液体密度不同，其自由液面不相平。
密度大的一侧的液面低。
密度小的一侧的液面高。
水塔
3.生活中的连通器(从物理走进生活)
水封
臭气
洗手池
锅炉水位计
牛自动饮水器
喷泉
自循环家用采暖设备
闸室
船闸：利用连通器把船从高水位运到低水位或从低水位运到高水位的一种过坝通航建筑物 。
下游阀门
上游阀门
连通器应用的“大手笔”
闸门
闸室
下游水位
上游水位
船如何从上游到下游？？？
三峡五级船闸，落差达113米，船舶通过船闸要翻越40层楼房的高度，规模举世无双，是世界上最大船闸。厉害了，我的国！！！！！！
2．茶壶和锅炉水位计都是_________．船闸是利用_________的原理来工作的．
1．连通器是上端_________，下部_________的容器．
只有往连通器中注入_________液体，
而且当液体________________时，各容器中的液面才会保持相平．
3．如图所示的敞口容器中加水，则水能达到的最高位置是（ ）．
A．容器A的顶端 B．容器B的顶端
C．容器C的顶端 D．条件不足，无法确定
　　
小试牛刀
这题可不简单哦！
4、如图所示，A，B两容器内盛着水，水面等高，两容器间用一斜管相通，K是开关，当K打开后，则（ ）
A、水将由A流向B
B、水将由B流向A
C、水不流动
D、无法确定
本节小结
连通器
底连上开连通器
同液静止液面齐
船闸原理利用它
更有茶壶水位计
