第四节 流体压强与流速的关系
第八章 压 强

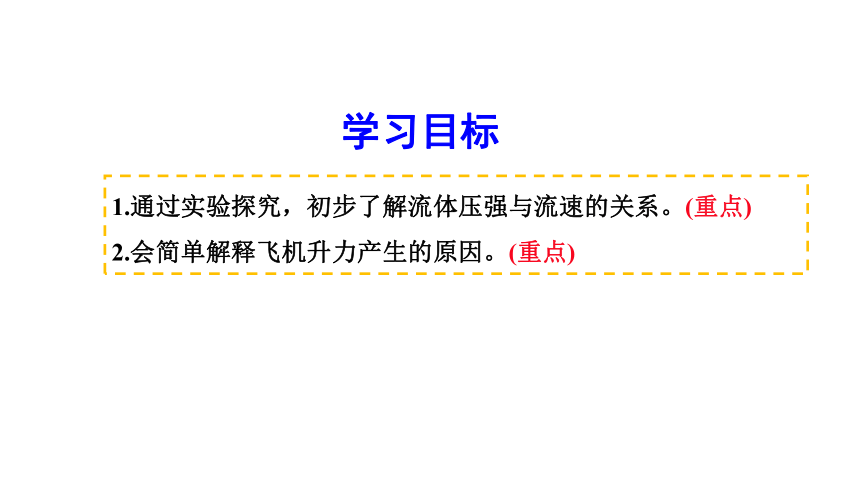

1.通过实验探究，初步了解流体压强与流速的关系。(重点)
2.会简单解释飞机升力产生的原因。(重点)
学习目标
鸟儿为什么能在蓝天上飞翔
导入新课
几十吨重的飞机为什么能腾空而起？
导入新课
向各个方向都有压强
流动性
气体和液体都具有流动性，统称为流体。
液体有压强
气体有压强
静止压强
流体
一
当液体和气体处于流动状态时其压强又会怎样？
讲授新课
在硬币上方沿着与桌面平行的方向用力吹一口气，硬币就可能跳过木块。
是什么力使得硬币向上“跳”起来了？
讲授新课

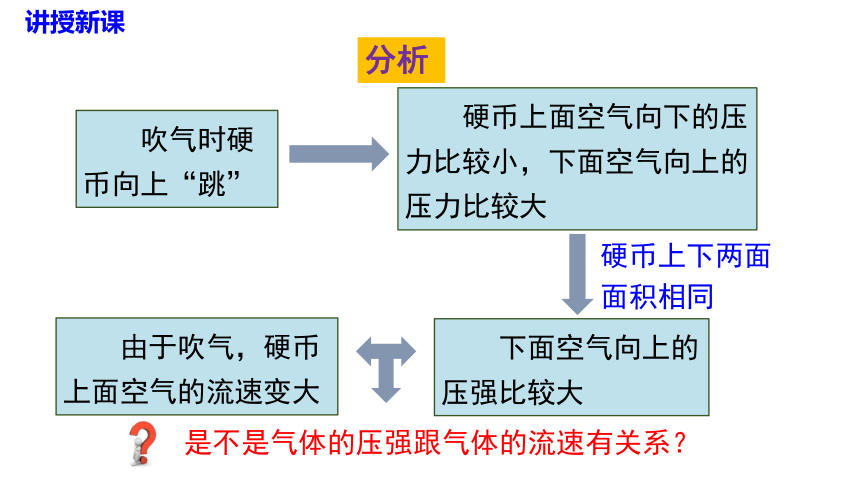

分析
吹气时硬币向上“跳”
硬币上面空气向下的压力比较小，下面空气向上的压力比较大
下面空气向上的压强比较大
硬币上下两面面积相同
由于吹气，硬币上面空气的流速变大
是不是气体的压强跟气体的流速有关系？
讲授新课
流体压强与流速的关系
二
讲授新课

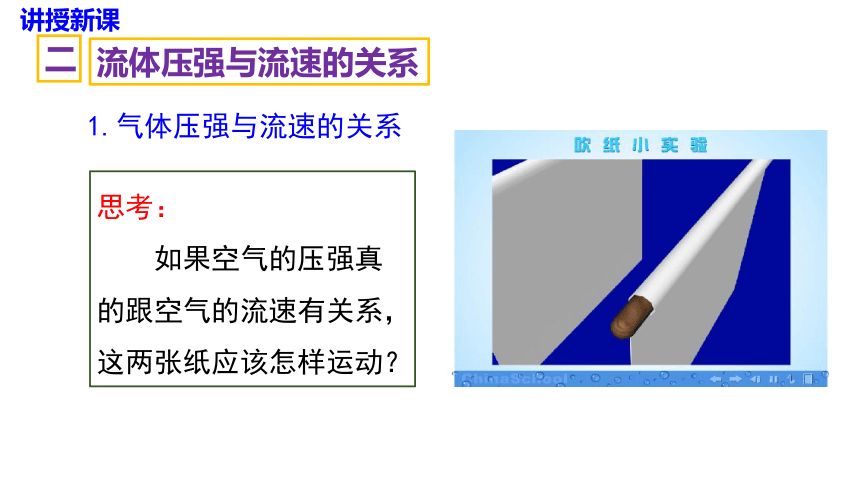

思考：
如果空气的压强真的跟空气的流速有关系，这两张纸应该怎样运动？
1.气体压强与流速的关系
想想议议

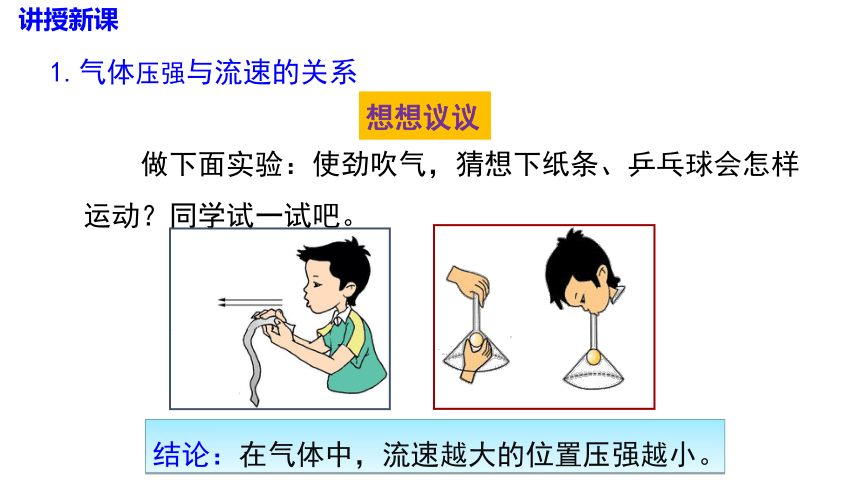

做下面实验：使劲吹气，猜想下纸条、乒乓球会怎样运动？同学试一试吧。
结论：在气体中，流速越大的位置压强越小。
讲授新课
1.气体压强与流速的关系
2.液体压强与流速的关系
讲授新课
想想议议
记录实验现象
液体流速 上方液柱 分析流体压强
粗管 小 较高
细管 大 较低
较大
较小
每秒流经管子不同截面的液体体积相等。
υ大
υ小
υ小
p大
p大
p小
分析实验现象
横截面积大的位置流速小，横截面积小的位置流速大。
讲授新课
实验分析
水流动时，水平管粗细不同，但流量是相同的，故三段水平管中水的流速是不同的，粗管中的水流速小，细管中的水流速大。水流动时，小竖管中水柱的高度不相同，根据液体的压强公式p=ρgh，也就是说各段水平管中水的压强不相同，粗管
中水的压强大，细管中水的压强小。
实验结论
在液体中，流速较大的位置压强较小，流速较小的位置压强较大。
讲授新课
小结
气体在流速大的地方压强较小，在流速小的地方压强较大。
液体在流速大的地方压强较小，在流速小的地方压强较大。
讲授新课
思考：
几十吨重的飞机为什么能够腾空而起？你观察过飞机的机翼吗？它的横截面是什么形状的？
升力的产生
三
讲授新课
飞机的机翼
形状是上凸下平的
讲授新课
讲授新课
想想做做
飞机上升的原因
机翼上下表面的压强差是产生升力的原因。
讲授新课
运用气体压强与流速的关系解释实验现象：
① 吹气时，气体是怎样流过物体的？
② 物体周围的气体压强有什么特点？
讲授新课
生活中有关流体压强与流速关系的现象
四
草原犬鼠的“空调”洞穴
讲授新课
地铁站台安装屏蔽门
铁路旁有防护网
讲授新课
讲授新课
化油器
喷雾器
讲授新课
1.赛车尾部气流偏导器的作用，主要是为了让汽车在高速行驶时，对地面的压力更大，提高汽车的抓地性能，能表示偏导器横截面形状的是（ ）
A
B
C
D
Ｂ
随堂训练
2.如图所示，将塑料直尺放在小纸片上，从上面对着塑料尺吹气，发现纸片不掉下来，这是由于吹气时，纸的上表面空气流速变大，压强变_____。这与飞机机翼获得向上升力的道理________(填“相同”或“不同”)。
小
相同
随堂训练
课堂小结
流体压强与流速的关系
流体压强与流速的关系
飞机的升力
在气体和液体中，流速越大的位置压强越小
机翼上下表面存在压强差
机翼上表面空气流速大，压强小
机翼下表面空气流速小，压强大
