第二节 让电灯发光
电为我们工作，大多是电荷在电路中流动时完成的。什么是电路？电路是有哪些部分组成的呢？
电路无处不在

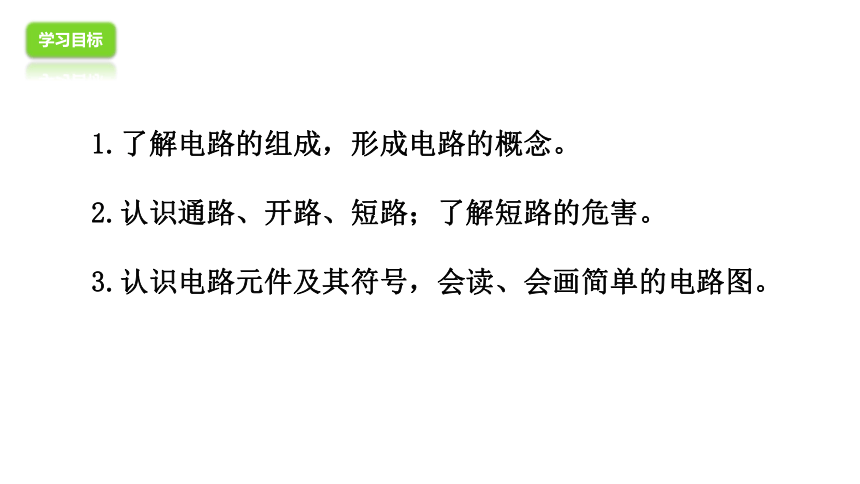

1.了解电路的组成，形成电路的概念。
2.认识通路、开路、短路；了解短路的危害。
3.认识电路元件及其符号，会读、会画简单的电路图。

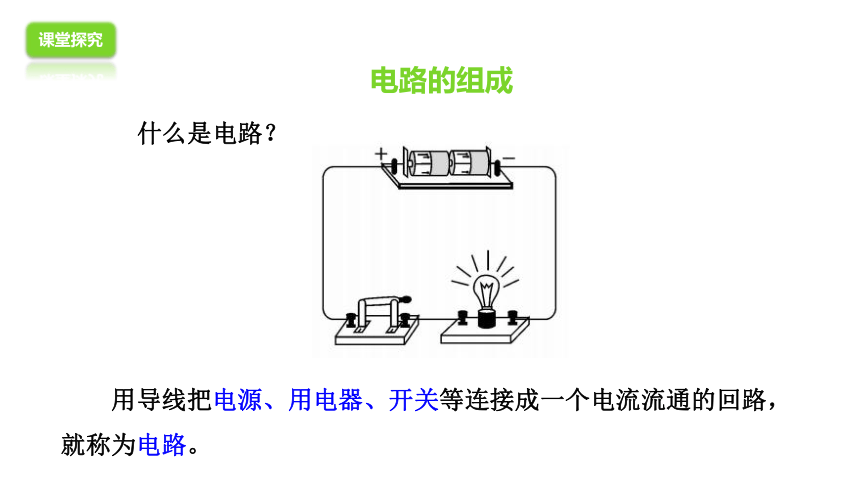

什么是电路？
用导线把电源、用电器、开关等连接成一个电流流通的回路，就称为电路。
电路的组成

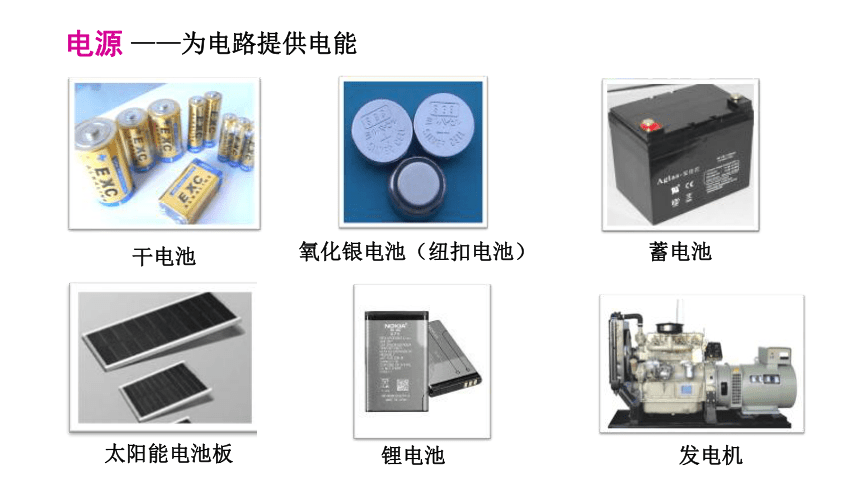

电源
——为电路提供电能
氧化银电池（纽扣电池）
锂电池
太阳能电池板
发电机
干电池
蓄电池

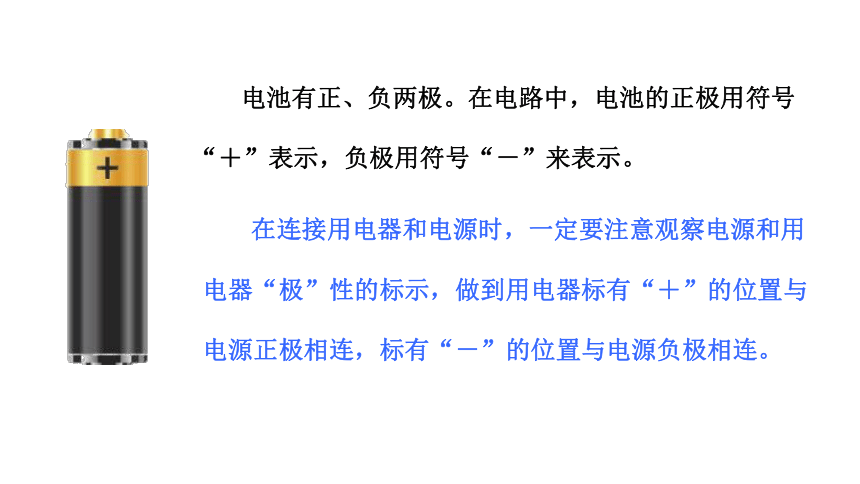

电池有正、负两极。在电路中，电池的正极用符号“＋”表示，负极用符号“－”来表示。
在连接用电器和电源时，一定要注意观察电源和用电器“极”性的标示，做到用电器标有“＋”的位置与电源正极相连，标有“－”的位置与电源负极相连。

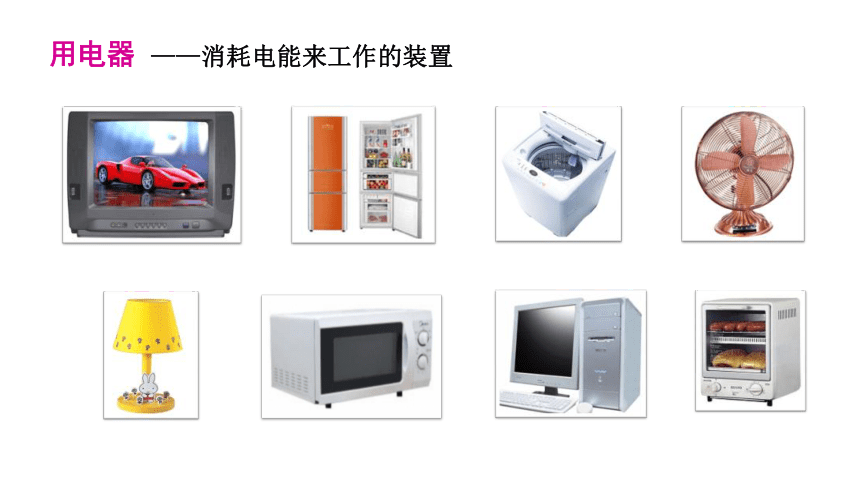

用电器
——消耗电能来工作的装置

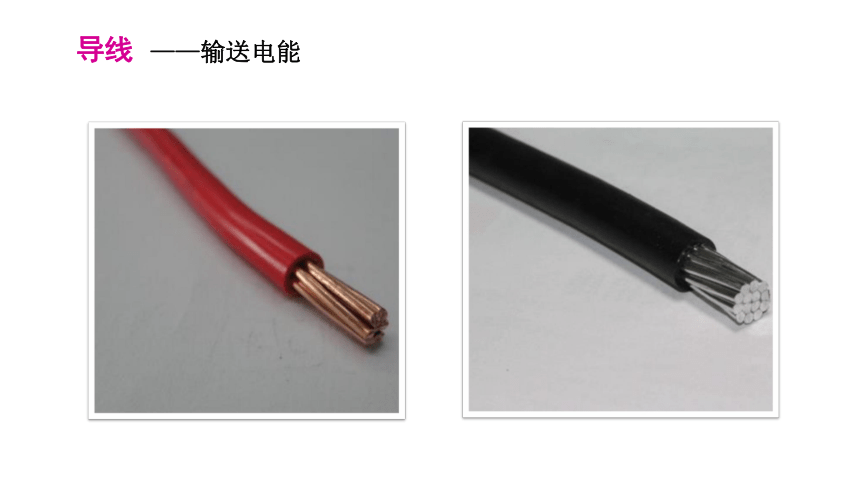

导线
——输送电能
开关
——控制电流的通断
归纳与小结
一个最基本的电路由电源、开关、用电器、导线组成。
电源为电路提供电能；用电器消耗电能，将电能转化为其它形式的能；开关控制电路的通断；导线用于输送电能到用电器上。
探索与发现
实际电路有的简单，但大多数都很复杂。一台小收音机的电路中也有几十个电路元件；计算机电路更是像一个迷宫，连接着数千万甚至数亿个电路元件。
一块小小的芯片是利用高科技将许多电路元件集成在一起的集成电路。
但不论集成电路如何复杂，它们仍然是由基本电路构成的。
1.电流
通路、开路和短路
闭合开关后，小灯泡发光，电路中就会产生电流。
电流的形成：
电荷的定向移动形成电流
物理学规定，正电荷定向移动的方向为电流的方向。
电流的方向：
电路接通时，电流总是从电源的正极流出，经过导线、用电器等流入电源的负极。
在电源外部，电流的方向是从电源的正极流向负极；在电源内部，电流的方向是从电源的负极流向正极。
注意在描述电路中的电流方向时要指明是电源的内部还是外部。
2.电路的三种状态
（1）通路
——处处连通的电路
电路中有电流，能供用电器工作
（2）开路
——在某处断开的电路
如断开开关、导线松脱、电灯等用电器烧坏等
开路时，电路中还有电流吗？
（3）短路
——不经过用电器而直接将电源两极用导线连通的电路
电路会有极大的电流，会把电源和导线烧坏。一般这种情况是绝对不允许的。
在设计、安装、修理各种实际电路的时候，常常需要画出表示电路连接情况的图，为了简单，通常不画实物图，而用统一规定的符号来代表电路中的各种元件，用这些规定符号表示电路连接情况的图就叫电路图。
电路图
观察与思考
如何正确画出电路图？
（1）画电路图时要明确电路中有哪些元件连接，电流怎样流过电路，按怎样的顺序画电路图。
（2）整个电路设计最好呈长方形、导线不要弯曲，要横平竖直，电路元件画的位置要适当，分布均匀，元件不要画在拐角处。
归纳与小结
让电灯发光
电路的组成
通路、开路和短路
电流
电路的三种状态
通路
开路
短路
电路图
1. 电路中有持续电流的条件是（ ）
A.电路中必须有电源
B.电路是闭合的
C.电路中有电源，且有用电器
D.电路中有电源，且电路闭合
D
2. K1，K2处于以下状态时，灯炮L1、L2的亮熄情况：
（1） K1断开K2闭合时（ ）
（2） K1闭合K2断开时（ ）
（3） K1，K2都闭合时（ ）
L1亮 L2灭
L1灭 L2灭
L1亮 L2亮
