4.3 电路判断和电流表电压表使用 专项练习（含解析）

中小学教育资源及组卷应用平台
八下第四章 电路判断和电流表电压表使用
一．选择题
1．如图所示的实物连接图中，电流表A1和A2测的电流分别是（　　）
A．灯泡L1、灯泡L2 B．干路、干路
C．干路、灯泡L2 D．灯泡L1、干路
2．如图所示的电路中，要使电阻R1、R2串联，以下操作正确的是（　　）
A．开关S闭合，甲接电压表，乙接电流表
B．开关S断开，甲接电流表，乙接电压表
C．开关S闭合，甲、乙都接电压表
D．开关S断开，甲、乙都接电流表
3．在用电流表分别测两个灯泡中的电流时，发现电流表的示数总是相等的，则这两个灯泡的连接方式（　　）
A．一定串联 B．一定并联
C．可能并联 D．以上说法均不对
4．在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池，将铜片、锌片与电压表相连，如图所示。下列说法正确的是（　　）
A．锌片是番茄电池的正极
B．如图所示的电压值为4V
C．可以将电压表直接接在该番茄电池的两端测量电压
D．为提倡节约，制作电池后的番茄作为蔬菜食用
5．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，发现电压表的指针发生偏转。下列说法正确的是（　　）
A．电压表的示数是7.5伏
B．导线a中自由电子从锌片移动到“﹣”接线柱
C．可以将电压表换成电流表
D．图中虚线部分相当于电路中的用电器
6．如图所示的电路，下列判断正确的是（　　）
A．若电表甲、乙都是电流表，开关S断开，电路断路
B．若电表甲、乙都是电压表，开关S闭合，灯L1、L2并联
C．若电表甲是电流表，是电压表，开关S闭合，灯L都发光
D．若电表甲是电压表、乙是电流表，开关S由断开到闭合，甲表示数不变
7．如图所示，闭合开关后两灯均能发光，则（　　）
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙都为电流表
D．甲、乙都为电压表
8．如图所示的“坐位体前屈测试仪”可对初中毕业生进行身体柔韧性测试。测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。小华同学设计了如图所示的四种电路，其中滑动变阻器的滑片向右滑动时，电表示数增大的电路是（　　）
A． B．
C． D．
9．如图所示电路，开关变化时，对R和L的连接方式叙述正确的是（　　）
A．S1闭合、S2断开，R和L并联
B．S1、S2均闭合，R和L并联
C．S1闭合、S2断开，R和L串联
D．S1、S2均闭合，R和L串联

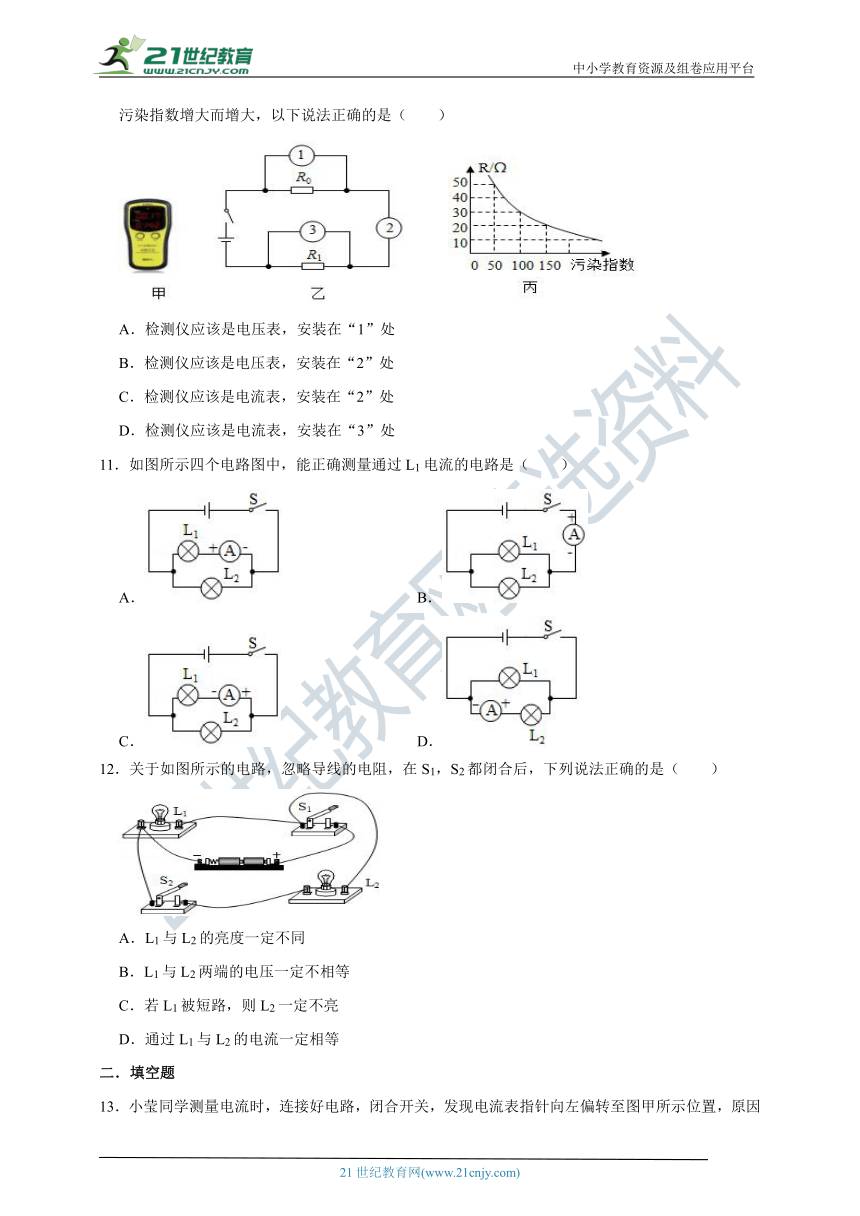

10．甲醛对人体的危害非常大，因此房屋装修时检测甲醛污染指数非常重要。甲图是一款甲醛测试仪，R0为可感知甲醛污染浓度变化的可变电阻，其阻值与污染指数关系如图丙所示。乙图是检测仪的部分电路，工作人员通过查看检测表（实质上是电流表或电压表）来判断甲醛指数。若检测仪随污染指数增大而增大，以下说法正确的是（　　）
A．检测仪应该是电压表，安装在“1”处
B．检测仪应该是电压表，安装在“2”处
C．检测仪应该是电流表，安装在“2”处
D．检测仪应该是电流表，安装在“3”处
11．如图所示四个电路图中，能正确测量通过L1电流的电路是（　　）
A． B．
C． D．
12．关于如图所示的电路，忽略导线的电阻，在S1，S2都闭合后，下列说法正确的是（　　）
A．L1与L2的亮度一定不同
B．L1与L2两端的电压一定不相等
C．若L1被短路，则L2一定不亮
D．通过L1与L2的电流一定相等
二．填空题
13．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 　 　；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，　 　继续进行实验。
14．小科在做“伏安法测电阻”实验中，用两节干电池做电源，小灯泡的电阻值约为10Ω，则电流表接入量程是 　 　，电压表接入的量程是 　 　。他使用的滑动变阻器铭牌上标注“20Ω 2A”，该铭牌的含义是 　 　。
15．如图甲所示电路中，电流表A1测的是通过 　 　的电流，当开关S闭合后，两电流表指针偏转均如图乙所去，则电流表A1的示数为 　 　A，通过两灯泡的电流比I1：I2＝　 　。
16．如图所示电路，开关S断开时，电压表示数为6V，开关S闭合后，电压表示数为4V。此时，灯L1两端电压为 　 　V，灯L2两端电压为 　 　V，该电路中电源电压为 　 　V。
17．如图是小明设计的风力测定仪，O是转动轴，金属杆OC下面连接着一块受风板，AB是电阻片，它跟金属杆组合在一起的作用相当于一个 　 　。该风力测定仪工作时，风力越大，灯泡的亮度越 　 　。小明发现，在风力变化不大时，仅凭灯泡的亮度难以准确显示风力大小，要克服这个缺点，可以在电路中串联一个 　 　表。
18．如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L1两端的电压为 　 　V；若断开开关，电压表示数将 　 　（选填“变大”“变小”或“不变”）
19．如图甲所示，当闭合开关S，电器正常工作，电压表V1、V2的指针位置完全一样，如图乙所示，则L1两端电压为 　 　V，L2两端电压为 　 　V。
20．认真观察图甲电路图，分析并解答下面的问题：闭合开关S1、S2，断开S3，该电路的连接方式为 　 　联；两电流表指针偏转情况如图乙所示，则电流表A1的示数为 　 　A，流过灯泡L1的电流为 　 　A。
21．如图甲所示电路，闭合开关后，两个电流表的指针偏转如图乙、丙所示，通过L1的电流为 　 　A，通过L2的电流为 　 　A。若灯L2烧坏，电流表A2示数 　 　（选填“变大”、“变小”或“不变”）.
22．如图所示，电源电压恒定，开关S接到a时，电压表示数为9V；开关S接到b时，电压表示数为4V。由此可知，电源电压U＝　 　V，灯L两端电压U1＝　 　V，灯L2两端电压U2＝　 　________V。
23．小明家买了一辆崭新的汽车，通过观察，小明发现汽车上用到了很多电学知识：
（1）检修汽车同侧前后两个转向灯时，司机会拨动方向盘旁边的横杆，并观察转向灯的发光情况，司机所拨动的这根横杆相当于电路中的 　 　；若拨动横杆后发现有一个转向灯不亮，说明这两灯是 　 　（选填“串联”或“并联”）。
（2）如图是该车自动测定汽车油箱内油面高度的装置原理图，图中的油量表实质是 　 　改装而成的（选填“电压表”或“电流表”），定值电阻R0的作用是 　 　，在加油的过程中，油量表的示数 　 　。（选填“变大”、“变小”或“不变”）
三．作图题
24．如图甲所示，根据实物图，在答题框上画出它的电路图。
25．按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。
26．在如图所示的实物图中，请用笔画线代替导线连接实物。要求：
①L1与L2并联；
②电流表测L1的电流，开关控制L1和L2。
27．根据如图所示的电路图连接对应的实物图。
28．根据实物图，画出相应的电路图。
参考答案与试题解析
一．选择题（共12小题）
1．如图所示的实物连接图中，电流表A1和A2测的电流分别是（　　）
A．灯泡L1、灯泡L2 B．干路、干路
C．干路、灯泡L2 D．灯泡L1、干路
【解答】解：由图可知，闭合开关，电流的路径有两条，为并联电路；电流表A1接在干路中，测量干路的电流；电流表A2与灯泡L2串联在支路中，测量通过灯泡L2的电流。
故选：C。
2．如图所示的电路中，要使电阻R1、R2串联，以下操作正确的是（　　）
A．开关S闭合，甲接电压表，乙接电流表
B．开关S断开，甲接电流表，乙接电压表
C．开关S闭合，甲、乙都接电压表
D．开关S断开，甲、乙都接电流表
【解答】解：电流表应串联在电路中，电压表应并联在电路中；由图可知，要使R1、R2串联，则电流的路径只有一条，电流要向后经过两个电阻，所以则电流从电源正极流出，先后经过R1、R2、开关，最终回到负极，所以开关S应处于闭合状态，甲、乙都并联在电路中，都为电压表，故C正确。
故选：C。
3．在用电流表分别测两个灯泡中的电流时，发现电流表的示数总是相等的，则这两个灯泡的连接方式（　　）
A．一定串联 B．一定并联
C．可能并联 D．以上说法均不对
【解答】解：串联电路处处电流相等，如果两灯泡串联，则通过每个灯泡的电流相等，而如果是两个规格相同的灯泡并联在电路中，其两端电压相同，通过两灯泡的电流也相等，因此这两个灯泡的连接方式可能是并联，也可能是串联，故C正确，ABD错误。
故选：C。
4．在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池，将铜片、锌片与电压表相连，如图所示。下列说法正确的是（　　）
A．锌片是番茄电池的正极
B．如图所示的电压值为4V
C．可以将电压表直接接在该番茄电池的两端测量电压
D．为提倡节约，制作电池后的番茄作为蔬菜食用
【解答】解：A、根据图示可知，电压表正向偏转，与电压表正接线柱相连的为铜片，因此铜电极为正极，故A错误；
B、图中选择的是0～3V量程，分度值为0.1V，则其示数为0.6V，故B错误；
C、电压表可以直接接在电源的两极上，因此，将电压表直接接在该番茄电池上，不会损坏电压表，故C正确；
D、制作电池后的番茄与金属有接触了，不能食用，故D错误。
故选：C。
5．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，发现电压表的指针发生偏转。下列说法正确的是（　　）
A．电压表的示数是7.5伏
B．导线a中自由电子从锌片移动到“﹣”接线柱
C．可以将电压表换成电流表
D．图中虚线部分相当于电路中的用电器
【解答】解：
A、电压表的量程为0～3V，分度值为0.1V，示数为1.5V，故A错误；
B、根据图示可知，因为铜片与电压表的正接线柱相连，因此铜片为盐水电池的正极；电流从电源的正极流出，经过电压表回到电源的负极；自由电子定向移动的方向与电流的方向相反，所以导线a中自由电子从锌片移动到“﹣”接线柱，故B正确；
C、将电压表换成电流表，电流表直接接在电源的两极上，会损坏电流表和电源，故C错误；
D、图中虚线部分可以提供电压，相当于电路中的电源，故D错误。
故选：B。
6．如图所示的电路，下列判断正确的是（　　）
A．若电表甲、乙都是电流表，开关S断开，电路断路
B．若电表甲、乙都是电压表，开关S闭合，灯L1、L2并联
C．若电表甲是电流表，是电压表，开关S闭合，灯L都发光
D．若电表甲是电压表、乙是电流表，开关S由断开到闭合，甲表示数不变
【解答】解：
A、若电表甲、乙都是电流表，开关S断开，电源的两端被导线相连，电源短路，故A错误；
B、若电表甲、乙都是电压表，开关S闭合，由于电压表所在电路相当于断路，此时只有灯泡L1接入电路中，故B错误；
C、若电表甲是电流表，是电压表，开关S闭合，灯泡L2被短路，不发光，故C错误；
D、若电表甲是电压表、乙是电流表，开关S由断开到闭合，电压表始终测量的是电源的电压，所以甲表示数不变，故D正确。
故选：D。
7．如图所示，闭合开关后两灯均能发光，则（　　）
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙都为电流表
D．甲、乙都为电压表
【解答】解：因为电压表一定要并联在电路中，电流表一定要串联在电路中，
所以甲表与灯泡并联，一定是电压表，
乙表与灯泡串联，一定是电流表。
故选：B。
8．如图所示的“坐位体前屈测试仪”可对初中毕业生进行身体柔韧性测试。测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。小华同学设计了如图所示的四种电路，其中滑动变阻器的滑片向右滑动时，电表示数增大的电路是（　　）
A． B．
C． D．
【解答】解：A．电路为并联电路，电流表测量干路的电流，当滑片向右滑动时时，滑动变阻器接入电路的阻值增大，电流表的示数减小，故A选项错误；
B．电路为串联电路，电压表测量变阻器两端的电压，当滑片向右滑动时，滑动变阻器接入电路的电阻增大，串联电路起分压作用，所以变阻器分得的电压变大，电压表的示数变大，故B选项正确；
C．电路为并联电路，电流表测量定值电阻的电流，电流表的示数不变，故C错误；
D．电路为串联电路，电压表测量电源电压定值电阻两端的电压，当滑片向右滑动时，电源电压不变，故电压表的示数不变，故D选项错误。
故选：B。
9．如图所示电路，开关变化时，对R和L的连接方式叙述正确的是（　　）
A．S1闭合、S2断开，R和L并联
B．S1、S2均闭合，R和L并联
C．S1闭合、S2断开，R和L串联
D．S1、S2均闭合，R和L串联
【解答】解：AC、当开关S1闭合，S2断开时，电流只有一条路径，依次经过电阻一个用电器，灯泡L没有接入电路，故AC错误；
BD、当开关S1、S2均闭合时，电流有两条路径，电阻与灯泡L并联，故B正确，D错误。
故选：B。
10．甲醛对人体的危害非常大，因此房屋装修时检测甲醛污染指数非常重要。甲图是一款甲醛测试仪，R0为可感知甲醛污染浓度变化的可变电阻，其阻值与污染指数关系如图丙所示。乙图是检测仪的部分电路，工作人员通过查看检测表（实质上是电流表或电压表）来判断甲醛指数。若检测仪随污染指数增大而增大，以下说法正确的是（　　）
A．检测仪应该是电压表，安装在“1”处
B．检测仪应该是电压表，安装在“2”处
C．检测仪应该是电流表，安装在“2”处
D．检测仪应该是电流表，安装在“3”处
【解答】解：在这类仪器中，电阻R0与电阻R1是串联连接的，这样才能保证电路中的电流不至于过大而烧毁电路元件。由电路图乙及电压表、电流表的使用规则可知，1、3处只能安装电压表，2处只能安装电流表。当甲醛溶度增大时，由图丙可知，电阻R0的阻值将减小，则电路中总电阻将减小。根据欧姆定律可知，电路中的电流将增大，电阻R1两端的电压将增大，电阻R0两端的电压将减小。若三处都安装有电表，则1处电表示数将减小，2处电表示数增大，3处电表示数增大。由以上分析可知，符合检测仪随污染指数增大而增大的安装方式为：2处装电流表，或3处装电压表。符合要求的是：C。
故选：C。
11．如图所示四个电路图中，能正确测量通过L1电流的电路是（　　）
A． B．
C． D．
【解答】解：A、电流表的正负接线柱接反了，故A错误。
B、电流表串联在干路上，测量干路电流，故B错误。
C、电流表和L1串联，电流从正接线柱流入，从负接线柱流出，故电流表测量L1的电流，故C正确。
D、电流表和L2串联，电流从正接线柱流入，从负接线柱流出，故电流表测量L2的电流，故D错误。
故选：C。
12．关于如图所示的电路，忽略导线的电阻，在S1，S2都闭合后，下列说法正确的是（　　）
A．L1与L2的亮度一定不同
B．L1与L2两端的电压一定不相等
C．若L1被短路，则L2一定不亮
D．通过L1与L2的电流一定相等
【解答】解：
B、由电路图可知，开关S1、S2都闭合时，L1与L2首首相连、尾尾相连，则两灯是并联的，L1与L2两端的电压一定相等，故B错误；
AD、两灯是并联的，由于不知道两个灯泡的规格是否相同，通过L1与L2的电流不一定相等，L1与L2的实际功率不一定相等，不能判断L1与L2的亮度是否相同，故AD错误；
C、两灯是并联的，L1被短路，则L2一定不亮，故C正确。
故选：C。
二．填空题（共11小题）
13．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 　正负接线柱接反了　；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，　换接0～0.6A的量程　继续进行实验。
【解答】解：连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表正负接线柱接反；
断开开关，纠正错误后，再闭合开关，发现指针偏至图乙所示位置，指针偏转角度太小，说明所选的量程太大，接下来的操作是：断开开关，换接0～0.6A的量程，继续进行实验。
故答案为：正负接线柱接反了；换接0～0.6A的量程。
14．小科在做“伏安法测电阻”实验中，用两节干电池做电源，小灯泡的电阻值约为10Ω，则电流表接入量程是 　0～0.6A　，电压表接入的量程是 　0～3V　。他使用的滑动变阻器铭牌上标注“20Ω 2A”，该铭牌的含义是 　滑动变阻器的最大阻值是20Ω；允许通过的最大电流是2A　。
【解答】解：用两节干电池做电源，则电源电压为3V，则电压表接入的量程是0～3V；小灯泡的电阻值约为10Ω，则电路中的最大电流为：I＝＝＝0.3A＜0.6A，所以电流表接入接入量程是0～0.6A；
滑动变阻器铭牌上常标着两个数据：电阻和电流。其中“20Ω”表示这个滑动变阻器最大电阻值是20Ω；“2A”表示允许通过的最大电流是2A。
故答案为：0～0.6A；0～3V；滑动变阻器的最大阻值是20Ω；允许通过的最大电流是2A。
15．如图甲所示电路中，电流表A1测的是通过 　干路　的电流，当开关S闭合后，两电流表指针偏转均如图乙所去，则电流表A1的示数为 　1.5　A，通过两灯泡的电流比I1：I2＝　4：1　。
【解答】解：
由电路图可知，两灯泡并联，电流表A1测干路的电流，A2测量L2的电流；
因为并联电路中干路电流等于各支路电流之和，所以A1示数比A2大，而两只电流表的指针偏转刻度相同，所以电流表A1的量程为0～3A，分度值为0.1A，示数为1.5A，即干路电流I＝1.5A，
电流表A2的量程为0～0.6A，分度值为0.02A，示数为0.3A，即通过的L2电流I2＝0.3A，
则通过电阻R1的电流为：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，
通过两灯泡的电流比I1：I2＝1.2A：0.3A＝4：1。
故答案为：干路；1.5；4：1。
16．如图所示电路，开关S断开时，电压表示数为6V，开关S闭合后，电压表示数为4V。此时，灯L1两端电压为 　2　V，灯L2两端电压为 　4　V，该电路中电源电压为 　6　V。
【解答】解：由电路图可知，开关S断开时，电路断路，电压表并联在电源两端测其电压，
由电压表的示数可知，电源的电压U＝6V；
开关S闭合后，两灯泡串联，电压表并联在L2两端测其电压，
由电压表的示数可知，L2两端的电压U2＝4V，
因串联电路中总电压等于各分电压之和，
所以，灯L1两端电压U1＝U﹣U2＝6V﹣4V＝2V。
故答案为：2；4；6。
17．如图是小明设计的风力测定仪，O是转动轴，金属杆OC下面连接着一块受风板，AB是电阻片，它跟金属杆组合在一起的作用相当于一个 　滑动变阻器　。该风力测定仪工作时，风力越大，灯泡的亮度越 　亮　。小明发现，在风力变化不大时，仅凭灯泡的亮度难以准确显示风力大小，要克服这个缺点，可以在电路中串联一个 　电流　表。
【解答】解：
（1）由图知，无风时OC是竖直的，连入电路的电阻是AB段；有风时，OC杆偏转一定的角度，连入电路的电阻变为BP段，连入电路的电阻随风力的大小而改变，所以金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器；
（2）风越大，OC杆偏转的角度越大，BP段接入电路的电阻越小，则总电阻变小，电源电压不变，由欧姆定律可知电路中的电流变大，灯泡越亮；
（3）仅凭灯泡的亮度难以准确显示风力大小，要克服这个缺点，可以在电路中串联一个电流表。
故答案为：滑动变阻器；亮；电流。
18．如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L1两端的电压为 　2　V；若断开开关，电压表示数将 　变大　（选填“变大”“变小”或“不变”）
【解答】解：由电路图可知，闭合开关后，灯L1与L2串联，电压表测灯L2两端的电压；
已知此时电压表示数是1V，则灯L2两端的电压是1V，
串联电路中总电压等于各部分电路电压之和，则灯L1两端的电压为，U2＝U﹣U1＝3V﹣1V＝2V；
断开开关S，电压表串联在电路中，电压表测电源两端电压，此时其示数为3V，所以断开开关后，电压表示数变大，并且两灯泡均不发光。
故答案为：2；变大。
19．如图甲所示，当闭合开关S，电器正常工作，电压表V1、V2的指针位置完全一样，如图乙所示，则L1两端电压为 　2　V，L2两端电压为 　8　V。
【解答】解：
由图可知，两个电灯顺次连接，是串联，V1测L1两端电压，V2测电源电压，
由串联电路的电压特点可知，V2的示数应大于V1的示数，而两表指针位置一样，说明V2选的是0～15V量程，分度值为0.5V，V2示数为10V，即电源电压为U＝10V；V1选的是0～3V量程，分度值为0.1V，V1示数为2V，即L1两端电压为U1＝2V；
又因为串联电路两端电压等于各部分电压之和，则灯L2两端电压为：
U2＝U﹣U1＝10V﹣2V＝8V。
故答案为：2；8。
20．认真观察图甲电路图，分析并解答下面的问题：闭合开关S1、S2，断开S3，该电路的连接方式为 　并　联；两电流表指针偏转情况如图乙所示，则电流表A1的示数为 　1.3　A，流过灯泡L1的电流为 　1.04　A。
【解答】解：
由电路图可知，闭合开关S1、S2，断开S3，两灯泡并联，电流表A1测干路电流，电流表A2测通过L2的电流；
因并联电路中干路电流等于各支路电流之和，所以电流表A1的量程为0～3A，分度值为0.1A，示数为1.3A；
电流表A2的量程为0～0.6A，分度值为0.02A，示数为0.26A，即I2＝0.26A；
则通过灯泡L1的电流：I1＝I﹣I2＝1.3A﹣0.26A＝1.04A。
故答案为：并；1.3；1.04。
21．如图甲所示电路，闭合开关后，两个电流表的指针偏转如图乙、丙所示，通过L1的电流为 　0.2　A，通过L2的电流为 　0.3　A。若灯L2烧坏，电流表A2示数 　不变　（选填“变大”、“变小”或“不变”）.
【解答】解：由电路图可知，两灯泡并联，电流表A2测L1支路的电流，电流表A1测干路电流；
因为并联电路中干路电流等于各支路电流之和，所以，A1电流表的读数大于A2电流表的读数；
且乙电流表指针的偏转角度小于丙电流表指针的偏转角度，所以乙电流表是A2，由图可知量程为0～0.6A，分度值为0.02A，示数为0.2A，即通过灯 L1的电流I1＝0.2A；
A1电流表是丙，由图可知量程为0～0.6A，分度值为0.02A，示数0.5A，
在并联电路中，干路电流等于各支路电流之和．表达式为：I＝I1+I2，通过灯 L2的电流I2＝I﹣I1＝0.5A﹣0.2A＝0.3A；
并联电路各支路互不影响，若灯L2烧坏，不影响L1支路，支路中电流大小不变，故电流表A2示数不变。
故答案为：0.2；0.3；不变。
22．如图所示，电源电压恒定，开关S接到a时，电压表示数为9V；开关S接到b时，电压表示数为4V。由此可知，电源电压U＝　9　V，灯L两端电压U1＝　5　V，灯L2两端电压U2＝　4　V。
【解答】解：当开关S接到a时，两灯泡串联，电压表测电源的电压，即电源的电压U＝9V；
当开关接到b时，两灯泡仍然串联，电压表测L2两端的电压，即灯L2两端的电压U2＝4V，
因为串联电路的总电压等于各部分两电路端的电压之和，所以灯L1两端的电压U1＝U﹣U2＝9V﹣4V＝5V。
故答案为：9；5；4。
23．小明家买了一辆崭新的汽车，通过观察，小明发现汽车上用到了很多电学知识：
（1）检修汽车同侧前后两个转向灯时，司机会拨动方向盘旁边的横杆，并观察转向灯的发光情况，司机所拨动的这根横杆相当于电路中的 　开关　；若拨动横杆后发现有一个转向灯不亮，说明这两灯是 　并联　（选填“串联”或“并联”）。
（2）如图是该车自动测定汽车油箱内油面高度的装置原理图，图中的油量表实质是 　电流表　改装而成的（选填“电压表”或“电流表”），定值电阻R0的作用是 　保护电路　，在加油的过程中，油量表的示数 　变大　。（选填“变大”、“变小”或“不变”）
【解答】解：
（1）拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯会同时闪亮、同时熄灭，若一个转向灯坏了，另一个仍能发光，则这两灯是并联；
司机拨动这根横杆，转向灯才会工作，所以这根横杆起到了开关的作用，即司机所拨动的这根横杆相当于电路中的开关；
（2）由电路图可知，油量表串联在电路中，实际是一电流表；定值电阻R0的作用是可以防止电路中的电流过大而烧坏仪表，保护电路；
在加油时，浮子位置升高，在杠杆作用下，滑动变阻器连入电路的阻值变小，根据I＝可知，在电源电压不变时，使电路中的电流变大，电流表示数变大，即油量表示数变大。
故答案为：（1）开关；并联；（2）电流表；保护电路；变大。
三．作图题（共5小题）
24．如图甲所示，根据实物图，在答题框上画出它的电路图。
【解答】解：由实物图知，两灯并联，开关S在L1支路上，电流表在干路上，电路图如图所示：
。
25．按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。
【解答】解：由电路图知，两灯并联，开关和电流表A1在干路上，A2在L1支路上，由于电流大小未知，为了安全电流表可都使用大量程。实物连接如图所示：
。
26．在如图所示的实物图中，请用笔画线代替导线连接实物。要求：
①L1与L2并联；
②电流表测L1的电流，开关控制L1和L2。
【解答】解：根据题目要求，两灯并联，开关在干路上，同时控制L1和L2，电流表应串联在L1支路上，由于电流大小未知，为了安全，电流表选用大量程。实物连接如图所示：
。
27．根据如图所示的电路图连接对应的实物图。
【解答】解：由电路图知，两灯并联，开关S1和电流表A2在干路上，电流表A1在L1支路上，开关S2在L2支路上，
因为通过两灯的电流大小未知，为了安全，电流表选用大量程，实物图连接如图所示：
。
28．根据实物图，画出相应的电路图。
【解答】解：根据电流流向法可知，电流从电源的正极出发，经电流表A1分支，一支经定值电阻R1，开关S2，另一支经电流表A2、定值电阻R2，然后共同经开关S1回负极，如下图所示：
