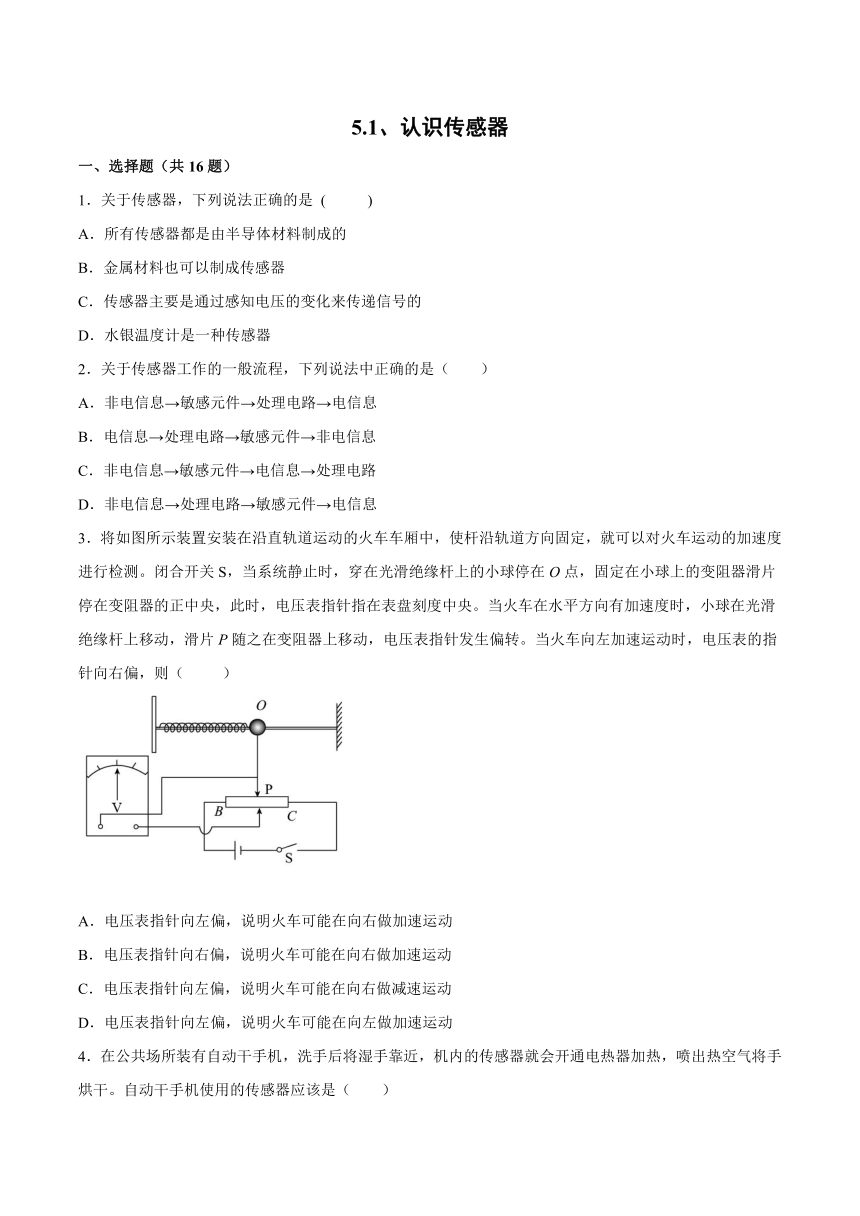

5.1、认识传感器
一、选择题（共16题）
1．关于传感器，下列说法正确的是 ( )
A．所有传感器都是由半导体材料制成的
B．金属材料也可以制成传感器
C．传感器主要是通过感知电压的变化来传递信号的
D．水银温度计是一种传感器
2．关于传感器工作的一般流程，下列说法中正确的是（ ）
A．非电信息→敏感元件→处理电路→电信息
B．电信息→处理电路→敏感元件→非电信息
C．非电信息→敏感元件→电信息→处理电路
D．非电信息→处理电路→敏感元件→电信息
3．将如图所示装置安装在沿直轨道运动的火车车厢中，使杆沿轨道方向固定，就可以对火车运动的加速度进行检测。闭合开关S，当系统静止时，穿在光滑绝缘杆上的小球停在O点，固定在小球上的变阻器滑片停在变阻器的正中央，此时，电压表指针指在表盘刻度中央。当火车在水平方向有加速度时，小球在光滑绝缘杆上移动，滑片P随之在变阻器上移动，电压表指针发生偏转。当火车向左加速运动时，电压表的指针向右偏，则（ ）
A．电压表指针向左偏，说明火车可能在向右做加速运动
B．电压表指针向右偏，说明火车可能在向右做加速运动
C．电压表指针向左偏，说明火车可能在向右做减速运动
D．电压表指针向左偏，说明火车可能在向左做加速运动
4．在公共场所装有自动干手机，洗手后将湿手靠近，机内的传感器就会开通电热器加热，喷出热空气将手烘干。自动干手机使用的传感器应该是（ ）
A．磁传感器 B．红外线传感器
C．力传感器 D．声传感器

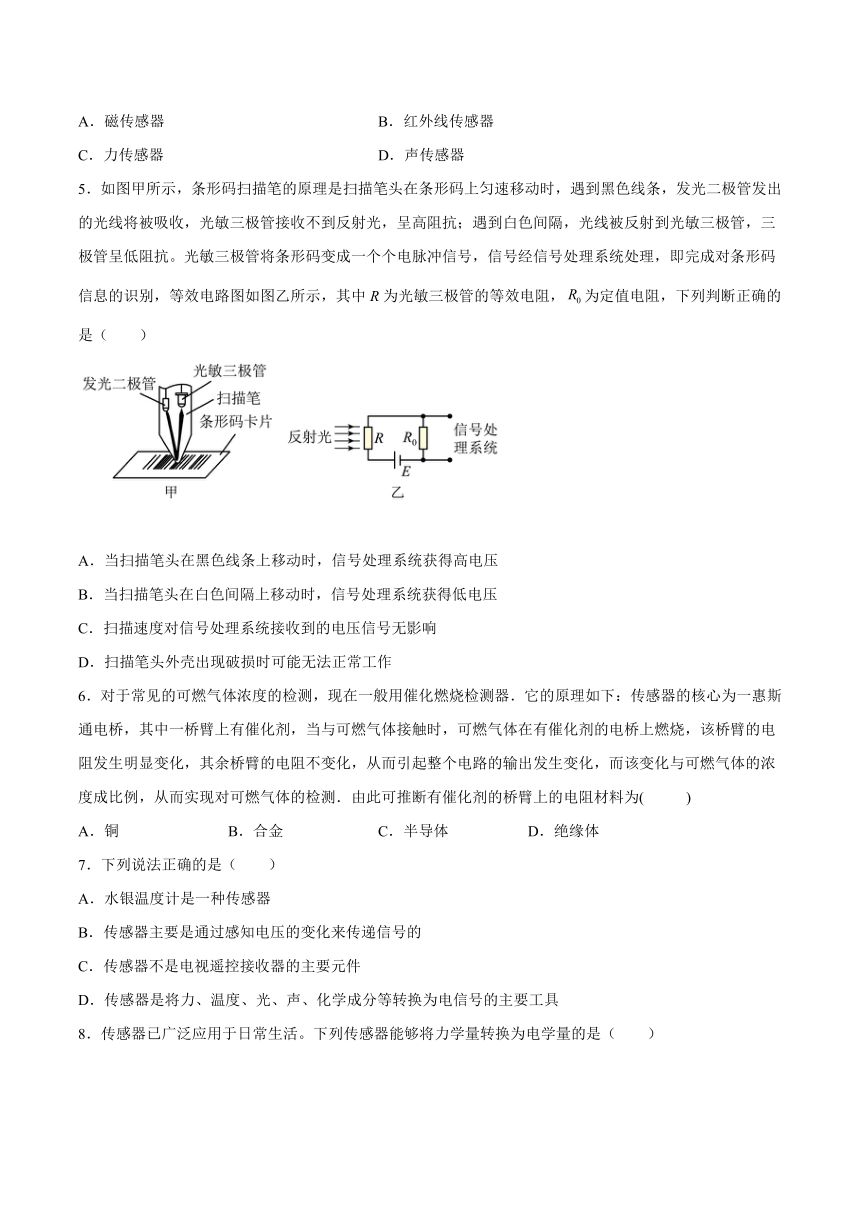

5．如图甲所示，条形码扫描笔的原理是扫描笔头在条形码上匀速移动时，遇到黑色线条，发光二极管发出的光线将被吸收，光敏三极管接收不到反射光，呈高阻抗；遇到白色间隔，光线被反射到光敏三极管，三极管呈低阻抗。光敏三极管将条形码变成一个个电脉冲信号，信号经信号处理系统处理，即完成对条形码信息的识别，等效电路图如图乙所示，其中R为光敏三极管的等效电阻，为定值电阻，下列判断正确的是（ ）
A．当扫描笔头在黑色线条上移动时，信号处理系统获得高电压
B．当扫描笔头在白色间隔上移动时，信号处理系统获得低电压
C．扫描速度对信号处理系统接收到的电压信号无影响
D．扫描笔头外壳出现破损时可能无法正常工作
6．对于常见的可燃气体浓度的检测，现在一般用催化燃烧检测器．它的原理如下：传感器的核心为一惠斯通电桥，其中一桥臂上有催化剂，当与可燃气体接触时，可燃气体在有催化剂的电桥上燃烧，该桥臂的电阻发生明显变化，其余桥臂的电阻不变化，从而引起整个电路的输出发生变化，而该变化与可燃气体的浓度成比例，从而实现对可燃气体的检测．由此可推断有催化剂的桥臂上的电阻材料为( )
A．铜 B．合金 C．半导体 D．绝缘体
7．下列说法正确的是（ ）
A．水银温度计是一种传感器
B．传感器主要是通过感知电压的变化来传递信号的
C．传感器不是电视遥控接收器的主要元件
D．传感器是将力、温度、光、声、化学成分等转换为电信号的主要工具

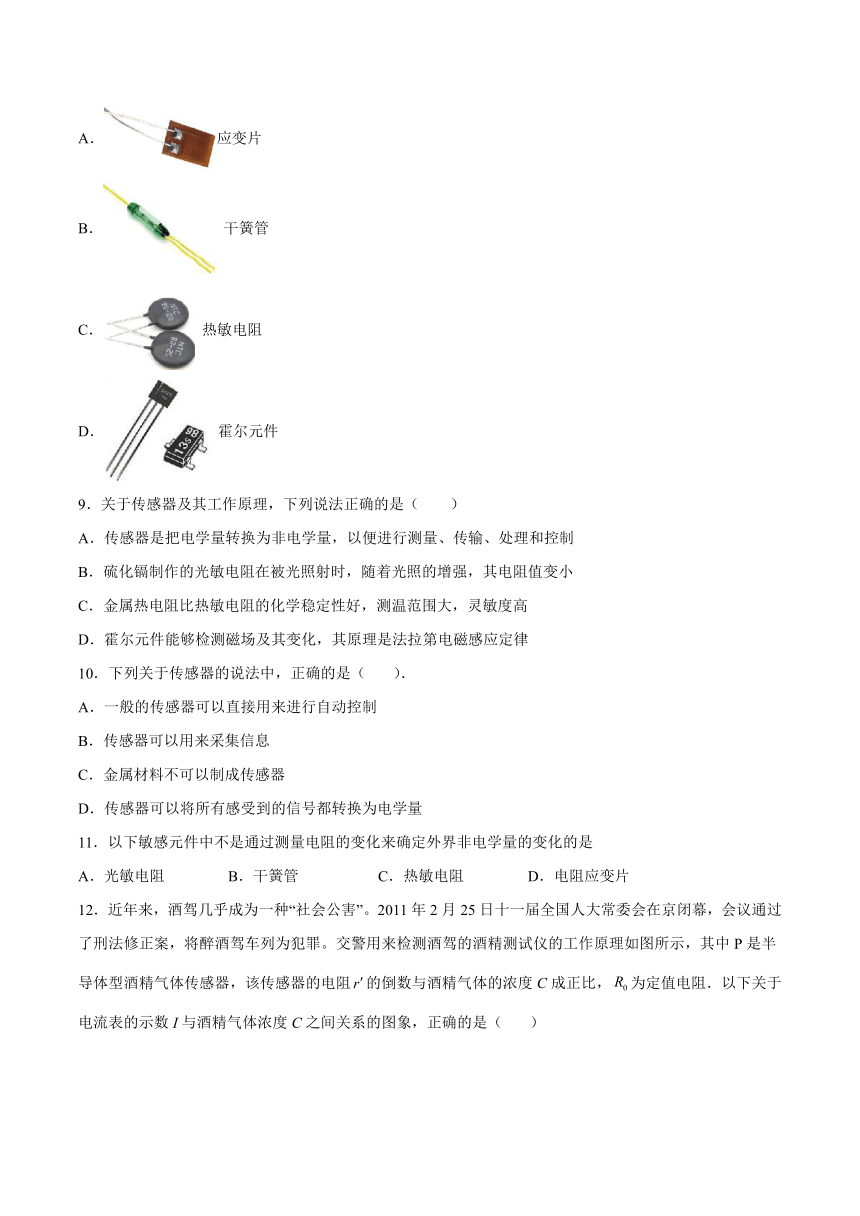

8．传感器已广泛应用于日常生活。下列传感器能够将力学量转换为电学量的是（ ）
A．应变片
B． 干簧管
C． 热敏电阻
D． 霍尔元件
9．关于传感器及其工作原理，下列说法正确的是（ ）
A．传感器是把电学量转换为非电学量，以便进行测量、传输、处理和控制
B．硫化镉制作的光敏电阻在被光照射时，随着光照的增强，其电阻值变小
C．金属热电阻比热敏电阻的化学稳定性好，测温范围大，灵敏度高
D．霍尔元件能够检测磁场及其变化，其原理是法拉第电磁感应定律
10．下列关于传感器的说法中，正确的是（ ）．
A．一般的传感器可以直接用来进行自动控制
B．传感器可以用来采集信息
C．金属材料不可以制成传感器
D．传感器可以将所有感受到的信号都转换为电学量
11．以下敏感元件中不是通过测量电阻的变化来确定外界非电学量的变化的是
A．光敏电阻 B．干簧管 C．热敏电阻 D．电阻应变片

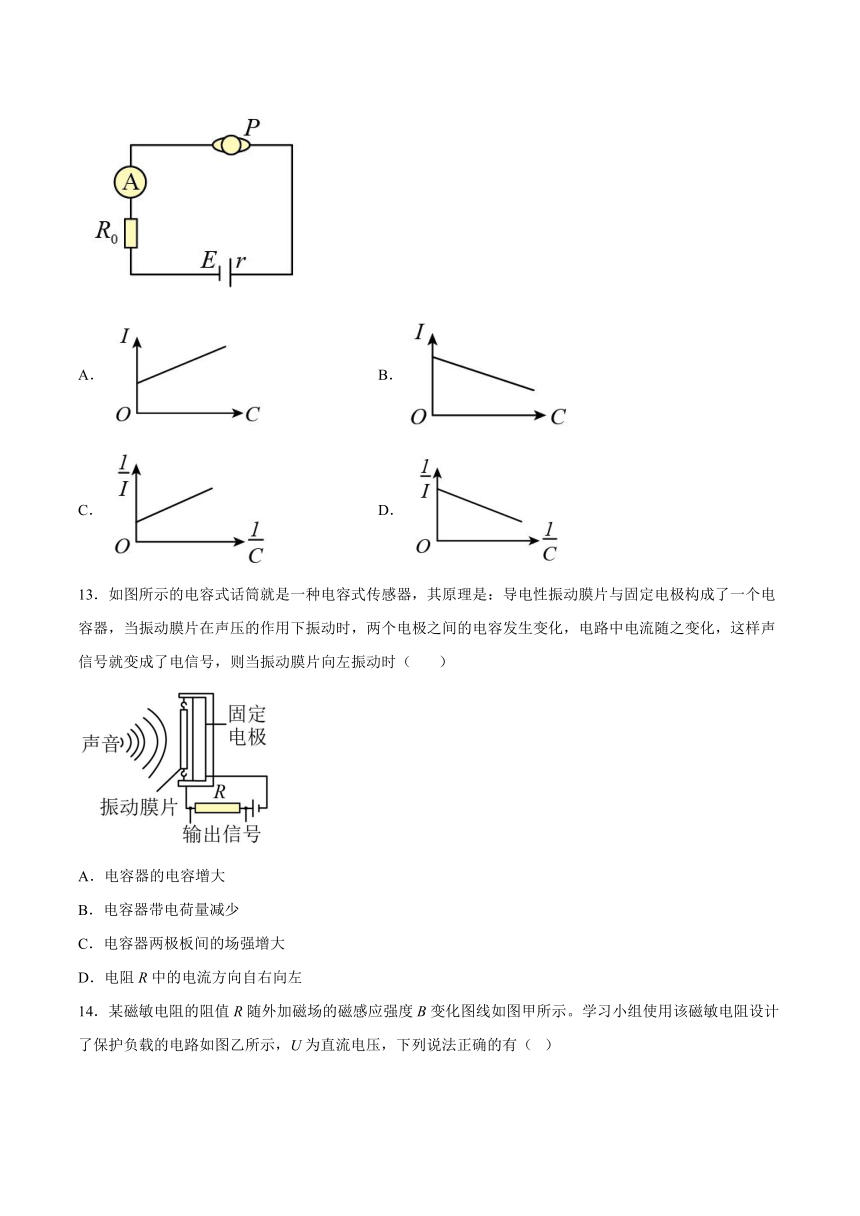

12．近年来，酒驾几乎成为一种“社会公害”。2011年2月25日十一届全国人大常委会在京闭幕，会议通过了刑法修正案，将醉酒驾车列为犯罪。交警用来检测酒驾的酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器的电阻的倒数与酒精气体的浓度C成正比，为定值电阻．以下关于电流表的示数I与酒精气体浓度C之间关系的图象，正确的是（ ）
A． B．
C． D．
13．如图所示的电容式话筒就是一种电容式传感器，其原理是：导电性振动膜片与固定电极构成了一个电容器，当振动膜片在声压的作用下振动时，两个电极之间的电容发生变化，电路中电流随之变化，这样声信号就变成了电信号，则当振动膜片向左振动时（ ）
A．电容器的电容增大
B．电容器带电荷量减少
C．电容器两极板间的场强增大
D．电阻R中的电流方向自右向左

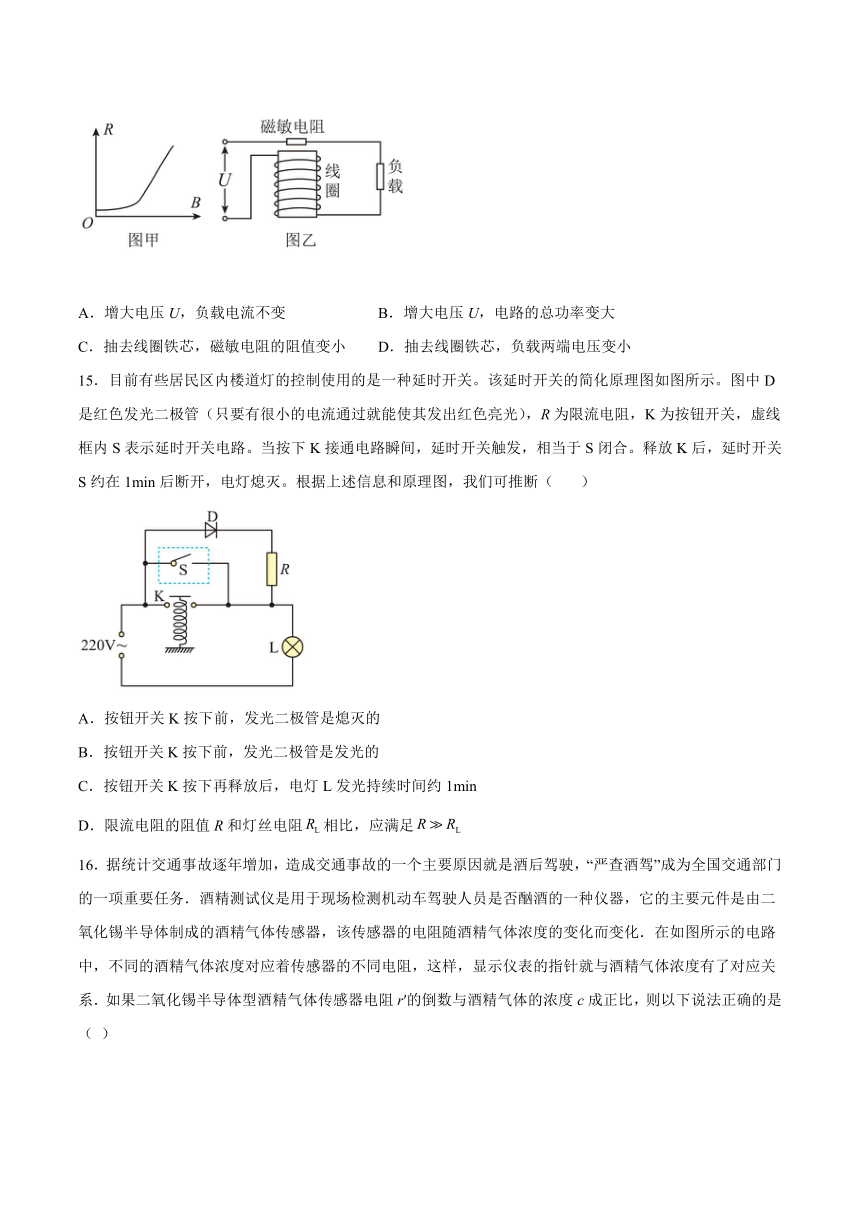

14．某磁敏电阻的阻值R随外加磁场的磁感应强度B变化图线如图甲所示。学习小组使用该磁敏电阻设计了保护负载的电路如图乙所示，U为直流电压，下列说法正确的有（ ）
A．增大电压U，负载电流不变 B．增大电压U，电路的总功率变大
C．抽去线圈铁芯，磁敏电阻的阻值变小 D．抽去线圈铁芯，负载两端电压变小
15．目前有些居民区内楼道灯的控制使用的是一种延时开关。该延时开关的简化原理图如图所示。图中D是红色发光二极管（只要有很小的电流通过就能使其发出红色亮光），R为限流电阻，K为按钮开关，虚线框内S表示延时开关电路。当按下K接通电路瞬间，延时开关触发，相当于S闭合。释放K后，延时开关S约在1min后断开，电灯熄灭。根据上述信息和原理图，我们可推断（ ）
A．按钮开关K按下前，发光二极管是熄灭的
B．按钮开关K按下前，发光二极管是发光的
C．按钮开关K按下再释放后，电灯L发光持续时间约1min
D．限流电阻的阻值R和灯丝电阻相比，应满足
16．据统计交通事故逐年增加，造成交通事故的一个主要原因就是酒后驾驶，“严查酒驾”成为全国交通部门的一项重要任务．酒精测试仪是用于现场检测机动车驾驶人员是否酗酒的一种仪器，它的主要元件是由二氧化锡半导体制成的酒精气体传感器，该传感器的电阻随酒精气体浓度的变化而变化．在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度c成正比，则以下说法正确的是（ ）
A．U越大，表示c越小
B．U越大，表示c越大
C．检测到驾驶员喝了酒时，U的示数变小
D．U越大，表示检测到驾驶员喝酒越多
二、填空题
17．传感器是一种能感知和识别信息的装置，它由______和______组成，能将感知和测量到的非电学量转别为______。
18．在“用DIS研究通电螺线管的磁感应强度”实验中，用______传感器测量螺线管的轴线上各点的磁感应强度。实验结果表明，在通电螺线管内部中间区域的磁场可近似看作______磁场。
19．传感器的定义：能够感受诸如力、温度、光、声、化学成分等被测量，并能把它们按照一定的规律转换为便于传送和处理的可用信号输出。通常是电压、电流等______，或转换为电路的_______
20．图为利用光电脉冲测量小车的车速和行程的装置示意图，A为光源，B为光专接收器，A、B均固定在车身上，C为小车的车轮，D为与C同轴相连的齿轮，车轮转动时，A发出的光束通过旋转齿轮上齿的间隙后就变成脉冲光信号，被B接收并转换成电信号，再由电子电路记录和显示.若实验显示单位时间内的脉冲数为n，累计脉冲数为N，则要测出小车的速度和行程，还必须测量的物理量或数据是________，小车速度v的表达式为________，行程s的表达式为________.
综合题
21．调查学校和你居住的社区里有哪些地方用到了传感器。在老师的指导下，了解其物理原理。
22．如图所示为光电式烟尘浓度计的原理图，试说明其工作原理。
23．干簧管结构：如图甲所示，玻璃管内封入了两个软磁性材料制成的簧片，接入图乙电路，当条形磁体靠近干簧管时：
（1）会发生什么现象，为什么？
（2）干簧管的作用是什么？
试卷第1页，共3页
参考答案：
1．B
【详解】
传感器材料分半导体材料、陶瓷材料、金属材料和有机材料，所以A错误；金属材料也可以制成传感器，所以B正确；传感器一定是通过非电学量转换成电学量来传递信号的，所以C错误；水银温度计根据热胀冷缩来测量温度，不是传感器，所以D错误；故选B．
2．A
【详解】
传感器一定是通过非电学量转换成电学量来传递信号的，工作处理的一般流程是：先由非电学量，比如：光信号、压力信号等，通过敏感元件后，由电路处理，变为电信号，从而得以工作，A正确BCD错误．
3．A
【详解】
B．当火车向左加速运动时，球将向O点右侧运动，P处于低电势，电压表的指针向右偏，电流从右接线柱流入电表，此时火车加速向左，也可以是向右减速；选项B错误；
ACD．电表指针向左偏，则火车加速度向右，向右加速或者向左减速；A正确CD错误；
故选A。
4．B
【详解】
手靠近干手机时，红外线传感器通过接收身体表面辐射出来或反射回来的红外线来启动加热装置工作，属于红外线传感器。
故B正确。
5．D
【详解】
AB．当扫描笔头在黑色线条上移动时，光敏三极管呈高阻抗，处于断路状态，所以两端的电压为零，信号处理系统获得低电压，同理，在白色间隔上移动时信号处理系统时电路总电阻小而电流大因此两端电压高而获得高电压，AB错误；
C．扫描速度不同，信号处理系统接收到的因同一黑色线条（白色间隔）产生的低（高）电压时间不同，C错误；
D．外壳破损，外界光线可能会照到光敏三极管上，导致信息读取错误，D正确。
故选D。
6．C
【详解】
可燃气体燃烧后电阻发生变化是由温度升高造成的，所以此电阻应属于热敏电阻，而在选项中能够使温度变化电阻有较明显变化的材料只可能是半导体材料，故C正确，A、B、D错误．
故选：C
7．D
【详解】
C．电视遥控接收器中使用了红外线传感器，故C错误；
ABD．传感器能够感受诸如力、温度、光、声、化学成分等被测量，并能把它们按照一定的规律转换为便于传送和处理的可用信号输出，通常转换成的可用信号是电压、电流等电学量，或转换为电路的通断，故AB错误，D正确。
故选D。
8．A
【详解】
A．应变片是在外力的作用下产生机械形变，其电阻发生相应变化，从而将力学量转换为电学量。A正确；
B．干簧管是将磁学量转化为电学量，B错误；
C．热敏电阻是将温度转化为电学量，C错误；
D．霍尔元件是将磁学量转化为电学量，D错误。
故选A。
9．B
【详解】
A．传感器能够把非电学量转化为电学量，以便进行测量、传输、处理和控制，选项A错误；
B．硫化镉制作的光敏电阻在被光照射时电阻发生变化，随着光照的增强，载流子增多，导电性变好，选项B正确；
C．金属热电阻比热敏电阻的化学稳定性好，测温范围大，但灵敏度较差，选项C错误；
D．霍尔元件能够检测磁场及其变化，它是根据霍尔效应原理制成的，不是根据法拉第电磁感应定律，选项D错误。
故选B。
10．B
【详解】
A．传感器一定是通过非电学量转换成电学量来传递信号的，不能实现自动控制，所以A错误；
B．由于传感器可将非电学量转换成电学量，因此传感器也可以用来采集信息，所以B正确；
C．传感器材料分半导体材料、陶瓷材料、金属材料和有机材料，故C错误；
D．传感器可以将感受到的一些信号转换为电学量，比如：光敏电阻在有光照射时，电阻会变小，所以D错误；
故选B。
11．B
【详解】
A．光敏电阻是根据光照强度不同而电阻不同的性质，通过测量电阻的变化来确定光强的变化，故A错误；
B．干簧管能将磁场的信息转化为电学量，是一种磁性传感器，故B正确；
C．热敏电阻是根据温度升高而电阻减小的性质，通过测电阻的变化来确定温度的变化，故C错误；
D．电阻应变片是根据应变片在力的作用下形状变化而电阻变化的性质，通过测电阻的变化来确定力变化，故D错误。
故选B。
12．C
【详解】
AB．由传感器的电阻r′的倒数与酒精气体的浓度C成正比，得到
k为比例系数，根据闭合电路欧姆得
可见电流与C是非线性关系，图象是曲线，AB错误；
CD．将上式变形得
可见与是线性关系，而且是增函数，C正确，D错误。
故选C。
13．B
【详解】
A．振动膜片向左振动时电容器两极板间的距离变大，由可知电容器的电容减小，A错误；
BD．由可知，在U不变的情况下，C减小则Q减小，电容器处于放电状态，R中电流方向自左向右，B正确，D错误；
C．依据可知，电容器两极板间的场强减小，C错误.
故选B.
14．BC
【详解】
AB．增大电压U，为保护负载，则磁敏电阻两端需要分压，即电压增大，则磁敏电阻的阻值增大，根据甲图可知磁感应强度增大，所以通过线圈的电流增大，根据
P=UI
可知电路的总功率P变大，故A错误，B正确；
CD．抽去线圈铁芯，线圈产生的磁感应强度减小，故磁敏电阻的阻值变小，则磁敏电阻两端的电压变小，而U不变，所以负载两端电压变大，故C正确，D错误。
故选BC。
15．BCD
【详解】
AB．按钮开关K按下前，延时开关S是断开的，有电流经过发光二极管，故发光二极管是发光的，故A错误，B正确；
C．按钮开关K按下再释放后，S闭合时间约1min，此过程中二极管和电阻R被短路，电灯L能持续发光1min， 故C正确.
D．由于R为限流电阻，且二极管只要有很小的电流通过就能发光，所以为了保证K按下前电灯L不发光，应满足，故D正确。
故选BCD。
16．BD
【详解】
AB．图中酒精传感器与R、R0串联，电压表测R0两端的电压，U越大，说明电路中电流越大，酒精传感器的电阻减小，由题：酒精气体传感器电阻r 的倒数与酒精气体的浓度c成正比，可知，c越大，故A错误，B正确；
C．检测到驾驶员喝了酒时，c增大，r 减小，电路中总电阻减小，电路中电流增大，则U的示数增大，故C错误；
D．由上分析可知，U越大，c越大，表示检测到驾驶员喝酒越多，故D正确．
故选：BD
17． 敏感元件 电路 电学量
【详解】
传感器是一种能感知和识别信息的装置，它由敏感元件和电路组成，能将感知和测量到的非电学量转别为电学量。
18． 磁 匀强
【详解】
在“用DIS研究通电螺线管的磁感应强度”实验中，用磁传感器测量螺线管的轴线上各点的磁感应强度。
实验结果表明，在通电螺线管内部中间区域的磁场可近似看作匀强磁场。
19． 电学量 通断
【解析】
略
20． D的齿数P和C的半径R
【详解】
D转动的角速度与单位时间内的脉冲数n及D的齿数有关，设D的齿数为p，则D的角速度，小车速度v与C边缘的线速度相等，即;累计脉冲数N经巧的时,小车的行程.
21．见解析
【解析】
楼道应用了声电传感器，将声音转换成电信号，可以控制灯泡的通断。
自动开关门应用了红外线传感器，当人靠近时，探测到人发出的红外线，从而转换为电信号，控制门的开启与关闭。
22．见解析
【解析】
没有烟尘时，光的传播方向没有发生改变，U1和U2的大小相等；烟尘浓度越高时，光线被烟尘吸收或散射得就会越多，光线射到6的亮度就会越少，所以U1和U2的差值越大，通过运算电路处理后，从显示器中可得到烟尘的浓度。
23．（1）灯泡会亮，因为当条形磁体靠近干簧管时，两个簧片被磁化而接通；（2）干簧管起到开关的作用，是一种能够感知磁场的传感器。
【详解】
（1）灯泡会亮，因为当条形磁体靠近干簧管时，两个簧片被磁化而接通
（2）干簧管起到开关的作用，是一种能够感知磁场的传感器
答案第1页，共2页
