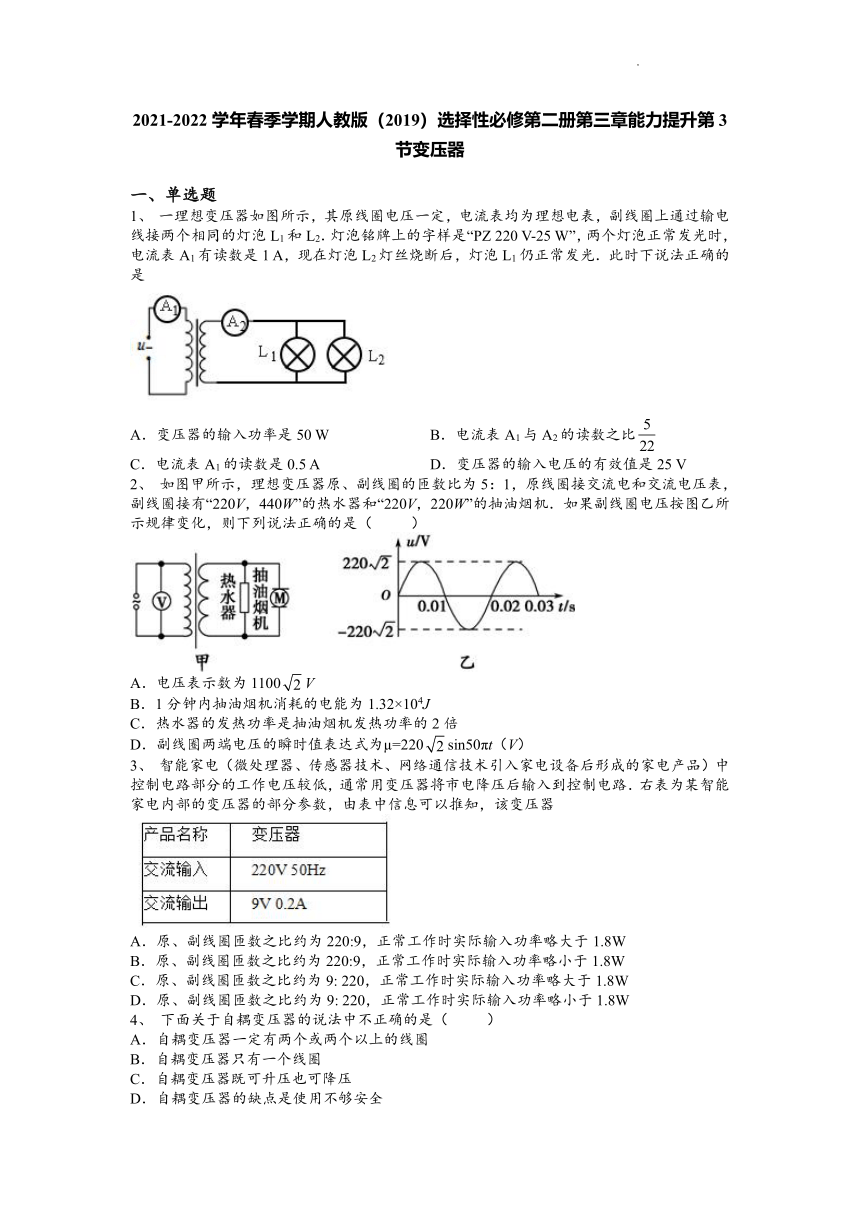

2021-2022学年春季学期人教版（2019）选择性必修第二册第三章能力提升第3节变压器
一、单选题
1、 一理想变压器如图所示，其原线圈电压一定，电流表均为理想电表，副线圈上通过输电线接两个相同的灯泡L1和L2．灯泡铭牌上的字样是“PZ 220 V-25 W”，两个灯泡正常发光时，电流表A1有读数是1 A，现在灯泡L2灯丝烧断后，灯泡L1仍正常发光．此时下说法正确的是
A．变压器的输入功率是50 W B．电流表A1与A2的读数之比
C．电流表A1的读数是0.5 A D．变压器的输入电压的有效值是25 V
2、 如图甲所示，理想变压器原、副线圈的匝数比为5：1，原线圈接交流电和交流电压表，副线圈接有“220V，440W”的热水器和“220V，220W”的抽油烟机．如果副线圈电压按图乙所示规律变化，则下列说法正确的是（ ）
A．电压表示数为1100V
B．1分钟内抽油烟机消耗的电能为1.32×104J
C．热水器的发热功率是抽油烟机发热功率的2倍
D．副线圈两端电压的瞬时值表达式为 =220sin50πt（V）
3、 智能家电（微处理器、传感器技术、网络通信技术引入家电设备后形成的家电产品）中控制电路部分的工作电压较低，通常用变压器将市电降压后输入到控制电路．右表为某智能家电内部的变压器的部分参数，由表中信息可以推知，该变压器
A．原、副线圈匝数之比约为220:9，正常工作时实际输入功率略大于1.8W
B．原、副线圈匝数之比约为220:9，正常工作时实际输入功率略小于1.8W
C．原、副线圈匝数之比约为9: 220，正常工作时实际输入功率略大于1.8W
D．原、副线圈匝数之比约为9: 220，正常工作时实际输入功率略小于1.8W
4、 下面关于自耦变压器的说法中不正确的是（ ）
A．自耦变压器一定有两个或两个以上的线圈
B．自耦变压器只有一个线圈
C．自耦变压器既可升压也可降压
D．自耦变压器的缺点是使用不够安全

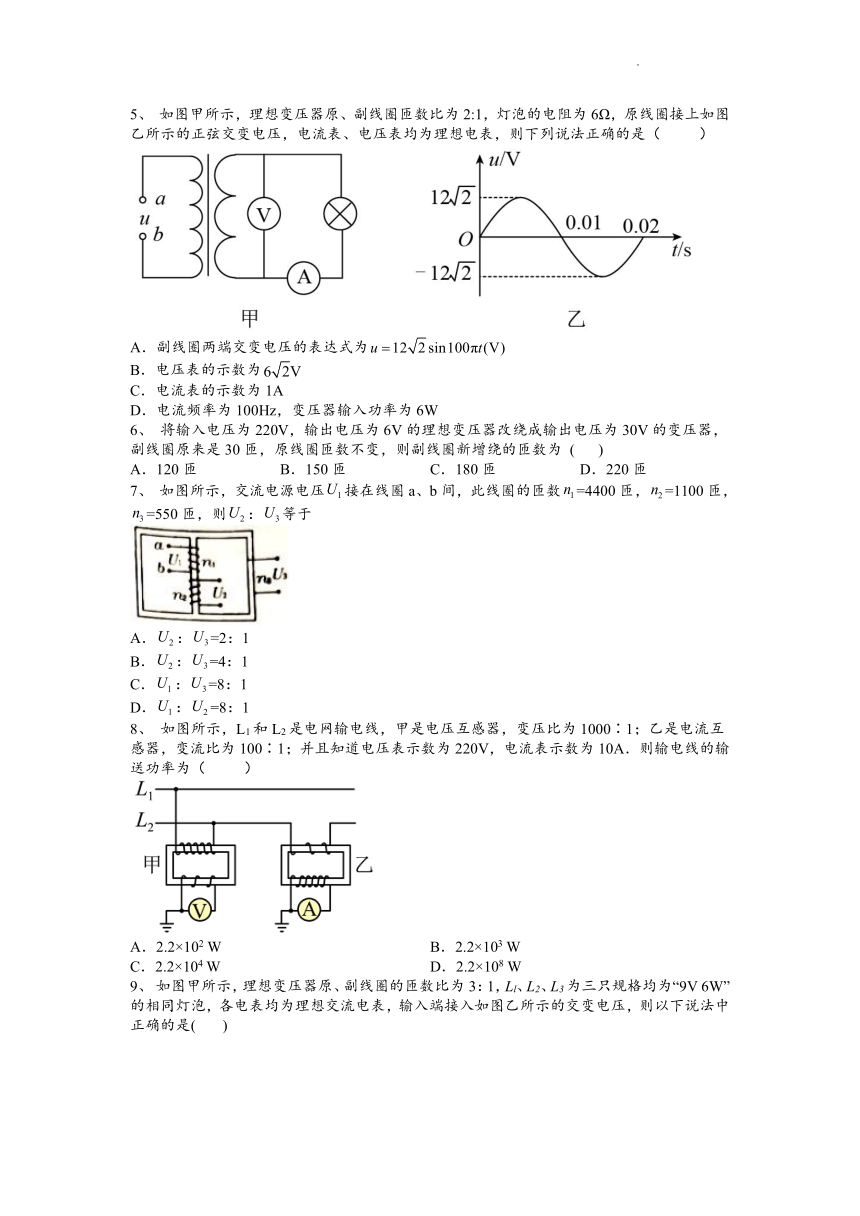

5、 如图甲所示，理想变压器原、副线圈匝数比为2:1，灯泡的电阻为6Ω，原线圈接上如图乙所示的正弦交变电压，电流表、电压表均为理想电表，则下列说法正确的是（ ）
A．副线圈两端交变电压的表达式为
B．电压表的示数为
C．电流表的示数为1A
D．电流频率为100Hz，变压器输入功率为6W
6、 将输入电压为220V，输出电压为6V的理想变压器改绕成输出电压为30V的变压器，副线圈原来是30匝，原线圈匝数不变，则副线圈新增绕的匝数为 ( )
A．120匝 B．150匝 C．180匝 D．220匝
7、 如图所示，交流电源电压接在线圈a、b间，此线圈的匝数=4400匝，=1100匝，=550匝，则：等于
A．：=2：1
B．：=4：1
C．：=8：1
D．：=8：1
8、 如图所示，L1和L2是电网输电线，甲是电压互感器，变压比为1000∶1；乙是电流互感器，变流比为100∶1；并且知道电压表示数为220V，电流表示数为10A．则输电线的输送功率为（ ）
A．2.2×102 W B．2.2×103 W
C．2.2×104 W D．2.2×108 W

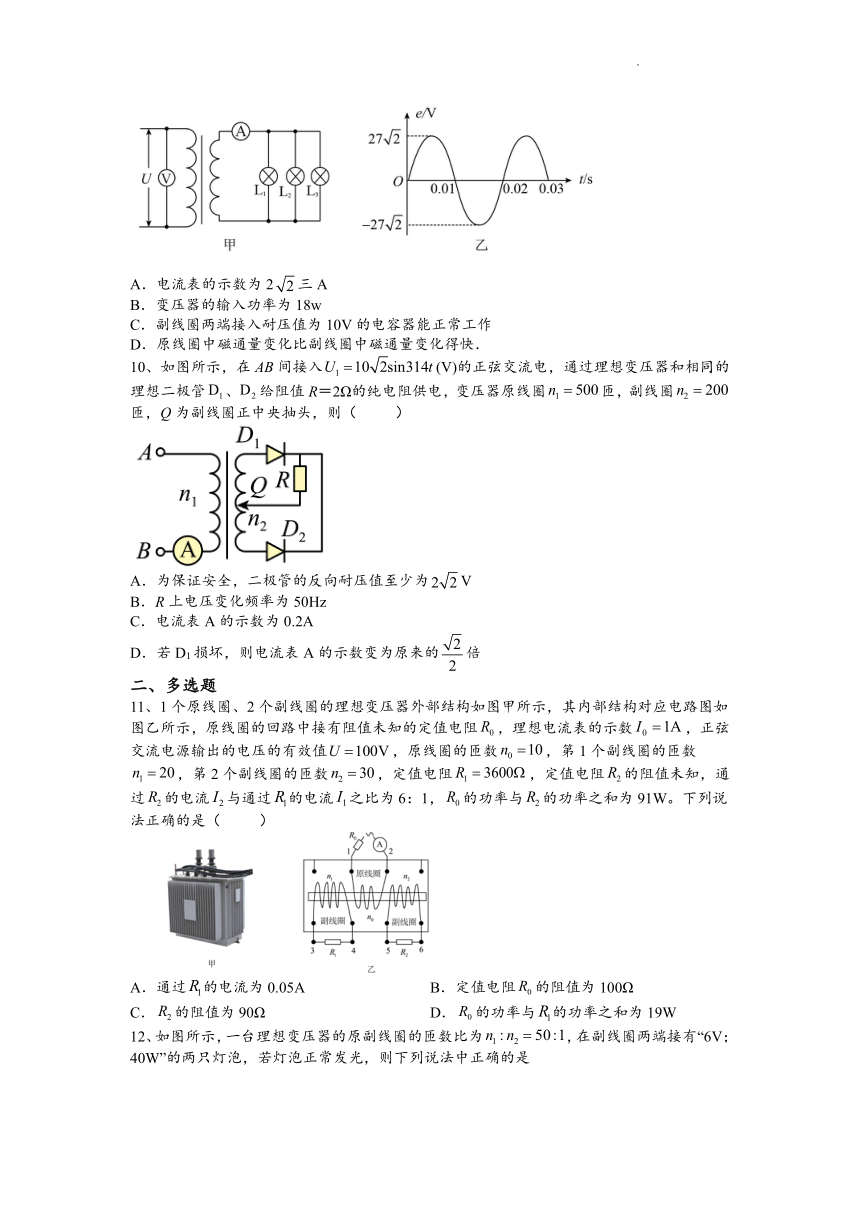

9、 如图甲所示，理想变压器原、副线圈的匝数比为3：1，Ll、L2、L3为三只规格均为“9V 6W”的相同灯泡，各电表均为理想交流电表，输入端接入如图乙所示的交变电压，则以下说法中正确的是( )
A．电流表的示数为2三A
B．变压器的输入功率为18w
C．副线圈两端接入耐压值为10V的电容器能正常工作
D．原线圈中磁通量变化比副线圈中磁通量变化得快．
10、如图所示，在AB间接入(V)的正弦交流电，通过理想变压器和相同的理想二极管、给阻值R＝2Ω的纯电阻供电，变压器原线圈匝，副线圈匝，Q为副线圈正中央抽头，则（ ）
A．为保证安全，二极管的反向耐压值至少为V
B．R上电压变化频率为50Hz
C．电流表A的示数为0.2A
D．若D1损坏，则电流表A的示数变为原来的倍
二、多选题
11、1个原线圈、2个副线圈的理想变压器外部结构如图甲所示，其内部结构对应电路图如图乙所示，原线圈的回路中接有阻值未知的定值电阻，理想电流表的示数，正弦交流电源输出的电压的有效值，原线圈的匝数，第1个副线圈的匝数，第2个副线圈的匝数，定值电阻，定值电阻的阻值未知，通过的电流与通过的电流之比为6：1，的功率与的功率之和为91W。下列说法正确的是（ ）
A．通过的电流为0.05A B．定值电阻的阻值为100Ω
C．的阻值为90Ω D．的功率与的功率之和为19W
12、如图所示，一台理想变压器的原副线圈的匝数比为，在副线圈两端接有“6V；40W”的两只灯泡，若灯泡正常发光，则下列说法中正确的是
A．通过原副线圈的磁通量一直相同
B．通过原副线圈的交变电流的频率不相同
C．变压器输入电压的最大值为300V
D．变压器输入功率为80W
13、电压互感器、电流互感器是将大电压、大电流降为小电压、小电流并进行测量的变压器．如图所示，两个互感器在测量某输电电路中的电压和电流，在图中圆圈内a、b表示电压表或电流表，电压互感器的电压比为1000，电流互感器的电流比为10，电压表的示数为38V，电流表的示数为5A，则
A．线路输送电功率是1.9×104W
B．线路输送电功率是1.9×106W
C．a为电流表，b为电压表
D．a为电压表，b为电流表
14、如图所示，理想变压器的原副线圈匝数比n1∶n2=1∶10，副线圈与阻值R=20Ω的电阻相连。原线圈两端所加的电压u=20sin20πt（V），则（ ）
A．副线圈输出交流电的周期为0.1s
B．交流电压表的示数为20V
C．电阻R上消耗的电功率为2kW
D．原线圈中电流的最大值为100A
15、电流互感器和电压互感器如图所示。其中n1、n2、n3、n4分别为四组线圈的匝数，a、b为两只交流电表，则（ ）
A．A为电流互感器，且n1＜n2，a是电流表
B．A为电压互感器，且n1＞n2，a是电压表
C．B为电流互感器，且n3＜n4，b是电流表
D．B为电压互感器，且n3＞n4，b是电压表
16、理想变压器的原、副线圈匝数比n1∶n2＝10∶1，原线圈两端接通正弦交流电源，则（ ）
A．原、副线圈中电流频率之比f1∶f2＝10∶1
B．原、副线圈两端电压之比为U1∶U2＝10∶1
C．原、副线圈内交变电流之比I1∶I2＝1∶10
D．变压器输入和输出功率之比P1∶P2＝10∶1
三、实验题
17、汽车的内燃机是利用火花塞产生的电火花来点燃气缸中的汽油空气混合物。要使火花塞产生电火花，两极间必须要有几千伏的高压，而汽车蓄电池的电压仅为12V。某实验小组想研究汽车火花塞的点火原理过程，从汽修厂借来蓄电池、变压器、火花塞和开关各一个。变压器的输入和输出端的标识模糊不清，只看到外面留有较粗线圈的接线抽头A、B和较细线圈的接线抽头C、D。图示为各器件的简化图形，回答以下问题：
(1)根据实验原理用笔画线代替导线连接电路______________；
(2)产生的几千伏高压是发生在开关__________ 。
A．由断开到闭合瞬间 B．由闭合到断开瞬间
2021-2022学年春季学期人教版（2019）选择性必修第二册第三章能力提升第3节变压器（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B A A C A B D B C
二、多选题
题号 11 12 13 14 15 16
答案 AD AD BD AD AD BC
三、实验题
17、 (1)如图 (2)B
