第三章恒定电流 同步训练（Word版含答案）

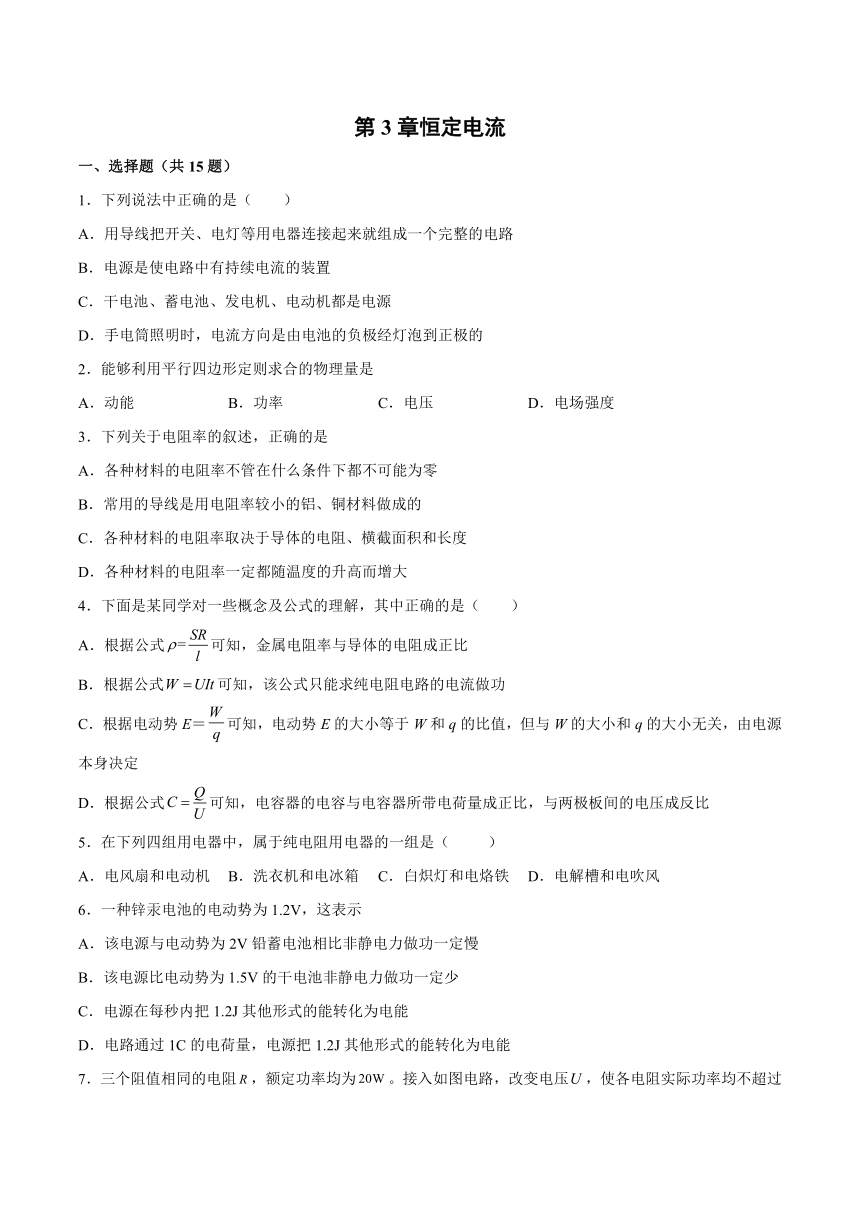

第3章恒定电流
一、选择题（共15题）
1．下列说法中正确的是（　　）
A．用导线把开关、电灯等用电器连接起来就组成一个完整的电路
B．电源是使电路中有持续电流的装置
C．干电池、蓄电池、发电机、电动机都是电源
D．手电筒照明时，电流方向是由电池的负极经灯泡到正极的
2．能够利用平行四边形定则求合的物理量是
A．动能 B．功率 C．电压 D．电场强度
3．下列关于电阻率的叙述，正确的是
A．各种材料的电阻率不管在什么条件下都不可能为零
B．常用的导线是用电阻率较小的铝、铜材料做成的
C．各种材料的电阻率取决于导体的电阻、横截面积和长度
D．各种材料的电阻率一定都随温度的升高而增大
4．下面是某同学对一些概念及公式的理解，其中正确的是（　　）
A．根据公式可知，金属电阻率与导体的电阻成正比
B．根据公式可知，该公式只能求纯电阻电路的电流做功
C．根据电动势E＝可知，电动势E的大小等于W和q的比值，但与W的大小和q的大小无关，由电源本身决定
D．根据公式可知，电容器的电容与电容器所带电荷量成正比，与两极板间的电压成反比
5．在下列四组用电器中，属于纯电阻用电器的一组是（ ）
A．电风扇和电动机 B．洗衣机和电冰箱 C．白炽灯和电烙铁 D．电解槽和电吹风
6．一种锌汞电池的电动势为1.2V，这表示
A．该电源与电动势为2V铅蓄电池相比非静电力做功一定慢
B．该电源比电动势为1.5V的干电池非静电力做功一定少
C．电源在每秒内把1.2J其他形式的能转化为电能
D．电路通过1C的电荷量，电源把1.2J其他形式的能转化为电能
7．三个阻值相同的电阻，额定功率均为。接入如图电路，改变电压，使各电阻实际功率均不超过额定功率，则三电阻最大总功率为（ ）
A． B． C． D．
8．一个电流表由灵敏电流表G并联一个分流电阻R组成，如图所示．在核对过程中发现它的示数比标准电流表示数稍大一点，下面的哪个办法可以矫正？
A．在电阻R的支路上串联一个比R小得多的电阻
B．在电阻R的支路上串联一个比R大得多的电阻
C．再并联一个比R小得多的电阻
D．再并联一个比R大得多的电阻
9．一段粗细均匀的电阻丝，横截面直径为d，电阻为R，现把它拉成横截面直径为的均匀细丝，它的电阻变为
A．100R B．1000R C．10000R D．
10．两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为L，直径为d；B的长度为2L，直径为2d，那么通电后在相同的时间内产生的热量之比为（　　）
A．QA∶QB＝1∶1 B．QA∶QB ＝2∶1
C．QA∶QB ＝1∶2 D．QA∶QB ＝4∶1
11．下列对电源电动势概念的描述，正确的是（　　）
A．电动势大小等于电源两极间的电压
B．当电源未接入电路时，电动势为零
C．电动势反映了电源把其他形式的能转化为电能的本领大小
D．电动势等于非静电力把正电荷从负极移动到正极单位时间内做的功

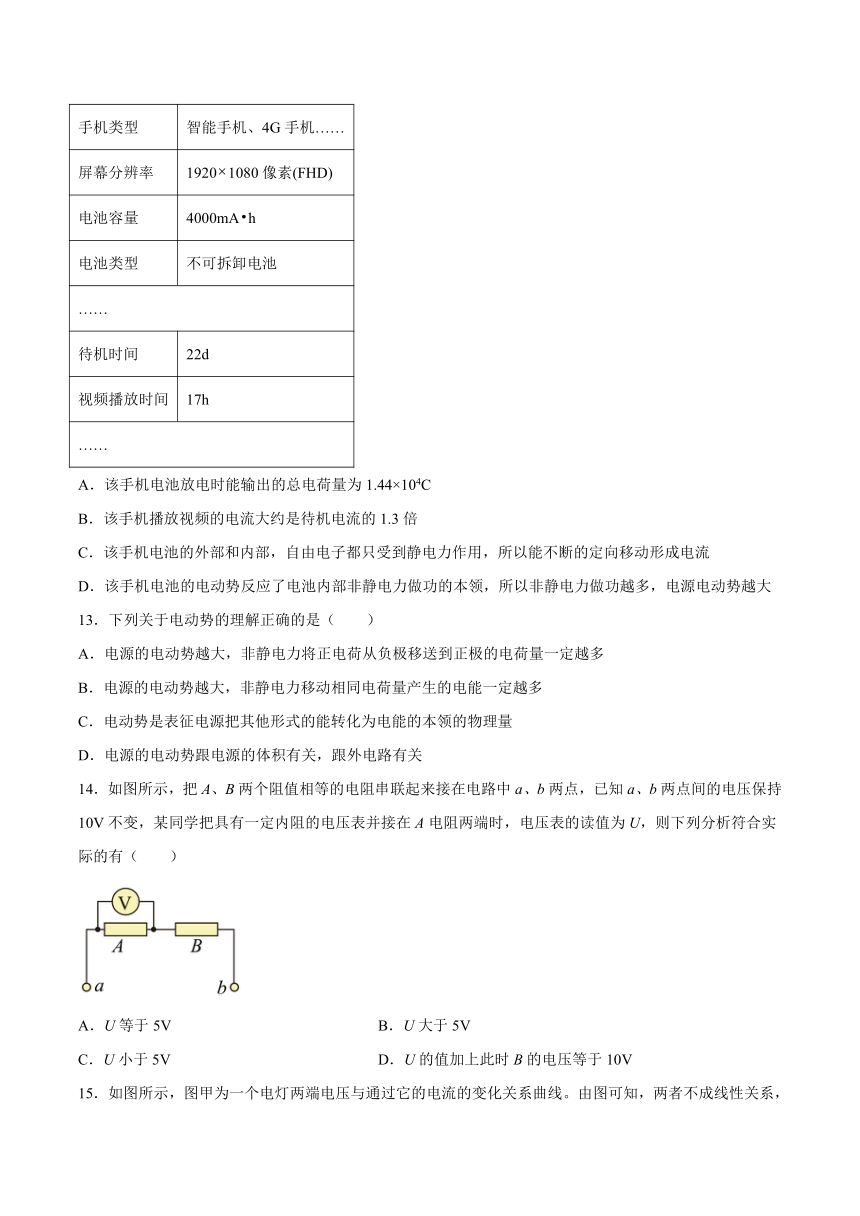

12．某手机的说明书（节选）如图所示，下列说法正确的是（　　）
……
手机类型 智能手机、4G手机……
屏幕分辨率 19201080像素(FHD)
电池容量 4000mAh
电池类型 不可拆卸电池
……
待机时间 22d
视频播放时间 17h
……
A．该手机电池放电时能输出的总电荷量为1.44×104C
B．该手机播放视频的电流大约是待机电流的1.3倍
C．该手机电池的外部和内部，自由电子都只受到静电力作用，所以能不断的定向移动形成电流
D．该手机电池的电动势反应了电池内部非静电力做功的本领，所以非静电力做功越多，电源电动势越大
13．下列关于电动势的理解正确的是（　　）
A．电源的电动势越大，非静电力将正电荷从负极移送到正极的电荷量一定越多
B．电源的电动势越大，非静电力移动相同电荷量产生的电能一定越多
C．电动势是表征电源把其他形式的能转化为电能的本领的物理量
D．电源的电动势跟电源的体积有关，跟外电路有关
14．如图所示，把A、B两个阻值相等的电阻串联起来接在电路中a、b两点，已知a、b两点间的电压保持10V不变，某同学把具有一定内阻的电压表并接在A电阻两端时，电压表的读值为U，则下列分析符合实际的有（　　）
A．U等于5V B．U大于5V
C．U小于5V D．U的值加上此时B的电压等于10V
15．如图所示，图甲为一个电灯两端电压与通过它的电流的变化关系曲线。由图可知，两者不成线性关系，这是由于焦耳热使灯丝的温度发生了变化的缘故。不计电流表内阻。如图乙所示，将两个这样的电灯并联后再与的定值电阻串联，接在电压恒定为的电路上，则下列选项中正确的是（　　）
A．电阻消耗的功率约为 B．电阻消耗的功率约为
C．每个灯的实际功率约为 D．每个灯的实际功率约为
二、填空题
16．有一铅蓄电池，在其内部将2×10－5C的电荷从负极移到正极，此过程中非静电力做功为4×10－5J，则该铅蓄电池的电动势是_____V；若给一小灯泡供电，供电电流是0.2A，供电时间10min，非静电力做功是_______J．
17．螺旋测微器是重要的测量工具．如图所示是正确操作螺旋测微器测量某工件厚度时的图片，该工件的厚度为______．
18．一只量程为15V的电压表，串联一个3kΩ的电阻后，再去测量实际电压为15V的路端电压时，电压表示数为12V，那么这只电压表的内阻是_____kΩ．用这串联着3kΩ电阻的电压表测量某段电路两端电压时，如果电压表的示数为4V，则这段电路的电压实际为_____V．

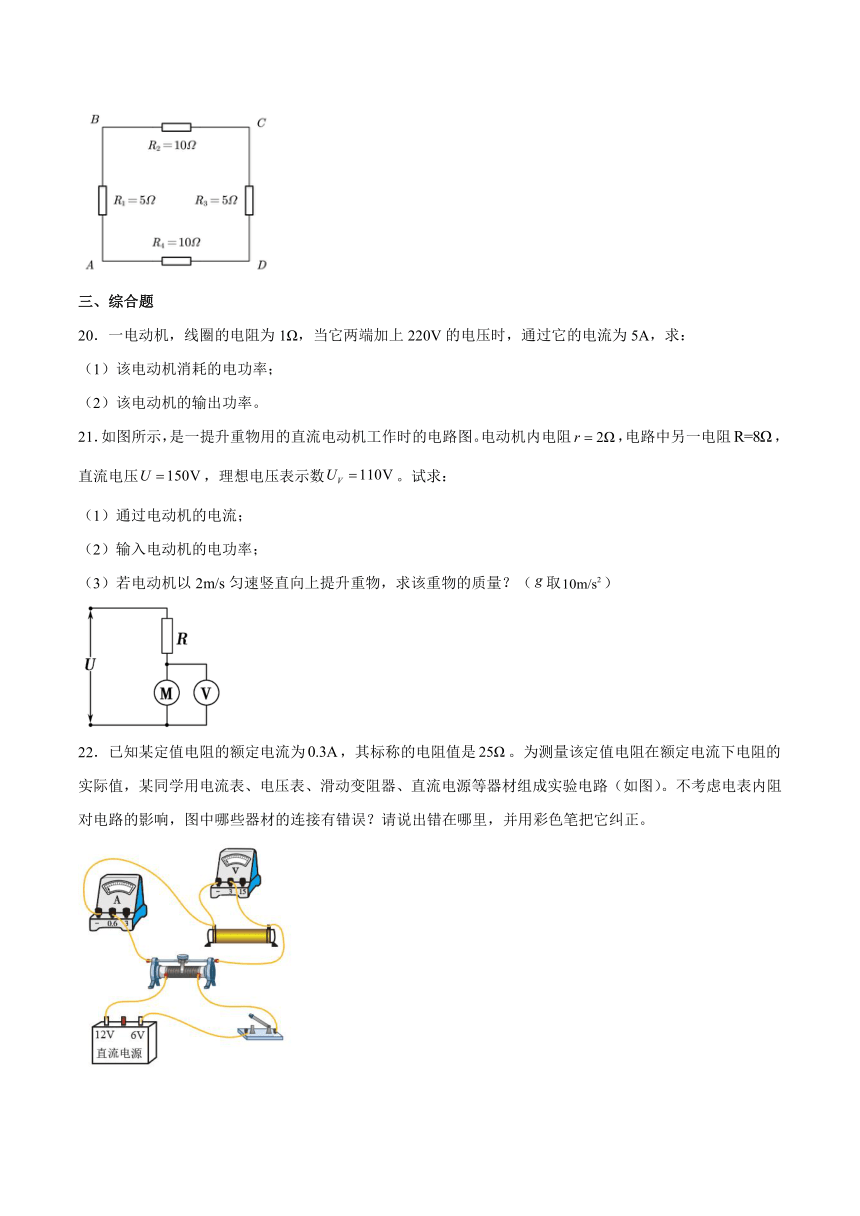

19．有四个电阻按右图方式连接，已知各电阻阻值分别为，，，，则AC间的电阻______，AD间的电阻______。
三、综合题
20．一电动机，线圈的电阻为1Ω，当它两端加上220V的电压时，通过它的电流为5A，求：
（1）该电动机消耗的电功率；
（2）该电动机的输出功率。
21．如图所示，是一提升重物用的直流电动机工作时的电路图。电动机内电阻，电路中另一电阻，直流电压，理想电压表示数。试求：
（1）通过电动机的电流；
（2）输入电动机的电功率；
（3）若电动机以2m/s匀速竖直向上提升重物，求该重物的质量？（取）
22．已知某定值电阻的额定电流为，其标称的电阻值是。为测量该定值电阻在额定电流下电阻的实际值，某同学用电流表、电压表、滑动变阻器、直流电源等器材组成实验电路（如图）。不考虑电表内阻对电路的影响，图中哪些器材的连接有错误？请说出错在哪里，并用彩色笔把它纠正。
试卷第1页，共3页
参考答案：
1．B
【详解】
A．用导线把电源、开关、电灯等用电器连接起来就组成了一个完整的电路，A错误；
B．电源是使电路中有持续电流的装置，B正确；
C．电动机是用电器，C错误；
D．手电筒照明时，电流方向是由电池的正极经灯泡到负极的，D错误。
故选B。
2．D
【详解】
所有的矢量都能够利用平行四边形定则求合，电场强度是矢量，则能够利用平行四边形定则求合；而动能、功率和电压都是标量，不能利用平行四边形定则求合；故选D.
3．B
【详解】
某些金属材料，当温度降低到绝对零度附近时，电阻率会突然减为零，叫做超导现象，故A错误；由于铝铜的电阻率较小，常用的导线用铝铜做成的，故B正确；电阻率是描述材料导电能力的物理量，材料的电阻率由材料本身性质决定，与材料长度和横截面积无关，受温度影响，故C错误；金属材料的电阻率随温度的升高而升高，半导体的电阻率随温度的升高而降低，故D错误；故选B．
4．C
【详解】
A．电阻率是由导体本身的性质决定的，其大小与电阻无关，故A错误；
B．公式
适用于纯电阻电路和非纯电阻电路中的电流所做功，故B错误；
C．电动势反映了电源将其他形式的能转化为电能的本领大小，电动势E的大小跟W和q的比值相等，跟W的大小和q的大小无关，由电源本身决定。故C正确；
D．电容的公式
采用的是比值定义法，电容大小与电量和电压无关，故D错误。
故选C。
5．C
【详解】
电扇和电动机都有机械功的输出，故是非纯电阻电器，故A错误．洗衣机和电冰箱都不是只发热，故是非纯电阻电器，故B错误．电烙铁和白炽灯只发热没有机械功的输出，故是纯电阻电器，故C正确．电解槽和电吹风不是只发热，还有其他形式能量的转化，故D错误．故选C．
6．D
【详解】
电动势在数值上等于将1C电量的正电荷从电源的负极移到正极过程中非静电力做的功，即一节电池的电动势为1.2V，表示该电池能将1C电量的正电荷由负极移送到正极的过程中，非静电力做了1.2J的功，电源把1.2J其他形式能转化为电能．电动势表示电源做功的能力的大小，不表示做功的多少，也不是表示做功的快慢，故D正确；ABC错误；故选D.
7．B
【详解】
由电路图可知，两电阻并联后与第三个电阻并联。假设额定电流为I，则电路中的电流最大值为I，则有
由于并联电路中各支路两端的电压相等，且三电阻的阻值相等，根据欧姆定律可知，通过两电阻的电流均为
则三电阻最大总功率为
故选B。
8．D
【详解】
电流表示数示数比标准电流表示数稍大一点，说明所并联电阻的分流太小，则分流电阻阻值偏大，让分流电阻变的稍小些即可；在电阻R的支路上串联一个比R小得多的电阻，分流电阻变大，故A错误；在电阻R的支路上串联一个比R大得多的电阻，分流电阻变大，故B错误；再并联一个比R小得多的电阻，分流电阻将变得太小，故C错误；再并联一个比R大得多的电阻，分流电阻稍变小，故D正确；故选D．
9．C
【详解】
试题分析：将电阻丝的直径拉成原来的时，横截面积变为原来的，长度变为原来的100倍，由可知电阻变为原来的10000倍，即10000R，故选项C正确．
10．B
【详解】
由电阻定律可得
电阻丝A的电阻
电阻丝B的电阻
所以
由焦耳定律可得
代入数值可得
QA∶QB＝2∶1
故选B。
11．C
【详解】
A．电动势大小等于外电路断开时电源两极间的电压，选项A错误；
B．电源电动势是由电源本身决定的，与是否接入电路无关，选项B错误；
C．电动势反映了电源把其他形式的能转化为电能的本领大小，选项C正确；
D．电动势等于非静电力把单位正电荷从负极移动到正极做的功，选项D错误。
故选C。
12．A
【详解】
A．由说明书可得该手机电池放电时能输出的总电荷量为
故A正确；
B．由说明书可求得该手机播放视频的电流为
待机电流为
联立两式，可得
即该手机播放视频的电流大约是待机电流的31倍，故B错误；
C．该手机电池的外部，自由电子只受到静电力作用，而内部除受静电力作用外，还要受到非静电力的作用，从而使得自由电子能不断的定向移动形成电流，故C错误；
D．电动势
即电动势的大小比较的是移送单位电荷时做功的多少，所以非静电力做功越多，电源电动势不一定越大，故D错误。
故选A。
13．BC
【详解】
AB．电源的电动势越大，非静电力将单位正电荷从负极移送到正极做功一定越多，选项A错误，B正确；
C．电动势是表征电源把其他形式的能转化为电能的本领的物理量，选项C正确；
D．电源的电动势跟电源的体积无关，跟外电路无关，选项D错误。
故选C。
14．CD
【详解】
把A、B两个阻值相等的电阻串联起来接在10V的电路中，A、B电阻两端的电压均为5V，把具有一定内阻的电压表并接在A电阻两端时，并联后的总电阻小于任一支路电阻，由串联分压可知，电压表的示数肯定小于5V，但是A、B两个电阻的总电压等于10V，故CD正确，AB错误。
故选CD。
15．AC
【详解】
设此时电灯两端的电压为，流过每个电灯的电流为，由串并联电路的规律得
代入数据得
在图甲上画出此直线如图所示
可得到该直线与曲线的交点约为，即流过电灯的电流约为，灯两端电压约为2V，灯的实际功率约为
电阻消耗的功率约为
故AC正确，BD错误。
故选AC。
16． 2 240
【详解】
根据电动势的定义有：
非静电力做功为：
17．
【详解】
试题分析：螺旋测微器的固定刻度为，可动刻度为，
所以最终读数为．
18． 12 5
【详解】
（1）当电压表串联一个R1=3kΩ的电阻测量某电路两端的电压时，电压表两端的电压为U=12V，电阻分得的电压为U1=15V-U=15V-12V=3V
根据串联电路的分压关系：
得：
（2）根据串联电路的分压 关系：，
得：
所以电路中的总电压：U总=U′+U1′=4+1=5V
19． 7.5Ω 6.67Ω
【详解】
AC间的电阻
AD间的电阻
20．（1）1100W；（2）1075W
【详解】
（1）由
P=IU
解得电功率为
P=1100W
（2）由
P=I2R
解得热功率
P=25W
所以输出功率为
21．（1）；（2）；（3）
【详解】
（1）通过R的电流
（2）电动机的输入功率
（3）电动机内电阻的发热功率
输出的机械功率
而
计算得出
23．电压表选用小量程接线错误；电流表的正、负极接线柱接线错误；选用电源电压及接线柱接线错误；滑动变阻器接线错误，
纠正后的电路图如下图所示：
【详解】
解：某定值电阻的额定电流是0.3A，其标称电阻值是25Ω，由欧姆定律可知，其额定电压约是
U=IR=0.3×25V=7.5V
因此电压表应选大量程与定值电阻并联；电源电压应大于7.5V，应选12V的电源电压；
电流表的正、负极接线柱接线错误；
滑动变阻器与电阻串联；
因此电压表选用小量程接线错误；电流表的正负极接线柱错误，选用电源电压及接线柱接线错误；滑动变阻器接线错误；
纠正后的电路图如下图所示：
