3.2 交变电流的描述 同步练习
一、单选题

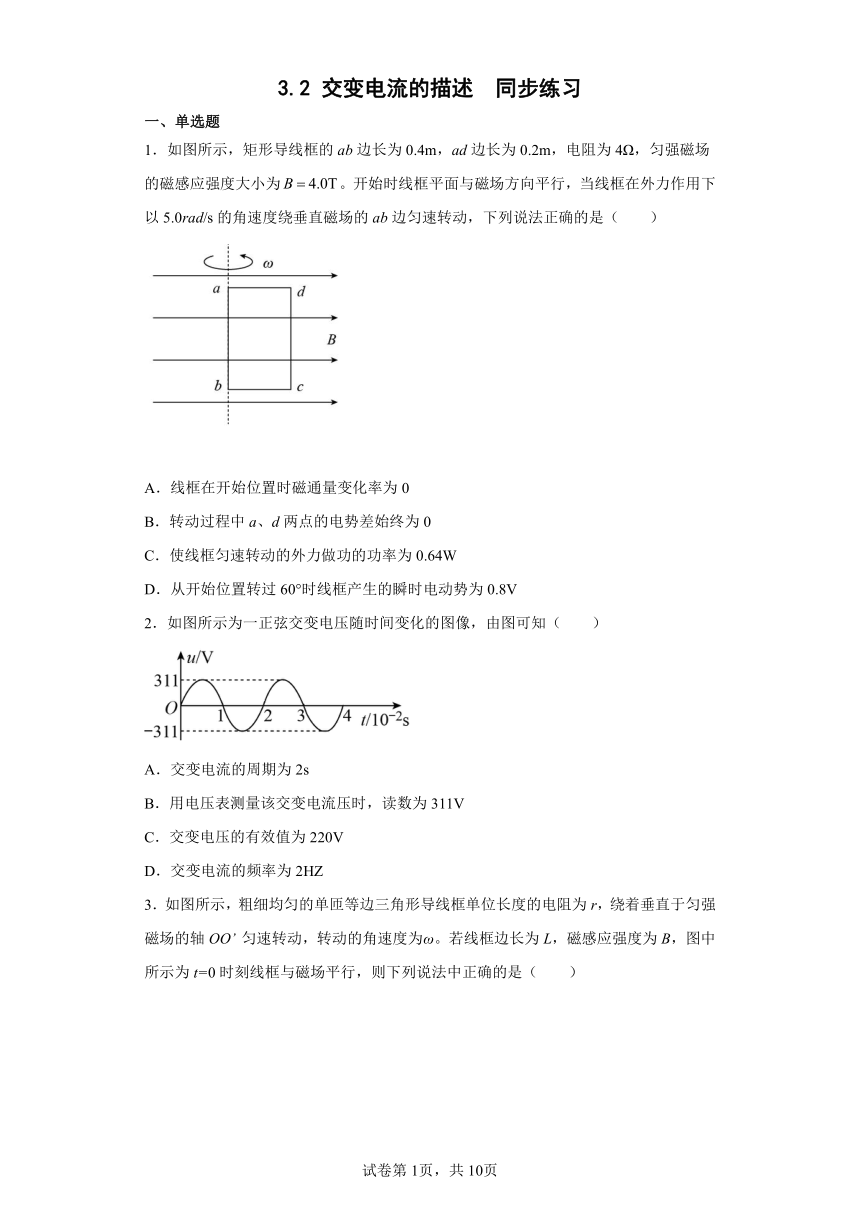

1.如图所示,矩形导线框的ab边长为0.4m,ad边长为0.2m,电阻为4Ω,匀强磁场的磁感应强度大小为。开始时线框平面与磁场方向平行,当线框在外力作用下以5.0rad/s的角速度绕垂直磁场的ab边匀速转动,下列说法正确的是(  )
A.线框在开始位置时磁通量变化率为0
B.转动过程中a、d两点的电势差始终为0
C.使线框匀速转动的外力做功的功率为0.64W
D.从开始位置转过60°时线框产生的瞬时电动势为0.8V
2.如图所示为一正弦交变电压随时间变化的图像,由图可知(  )
A.交变电流的周期为2s
B.用电压表测量该交变电流压时,读数为311V
C.交变电压的有效值为220V
D.交变电流的频率为2HZ

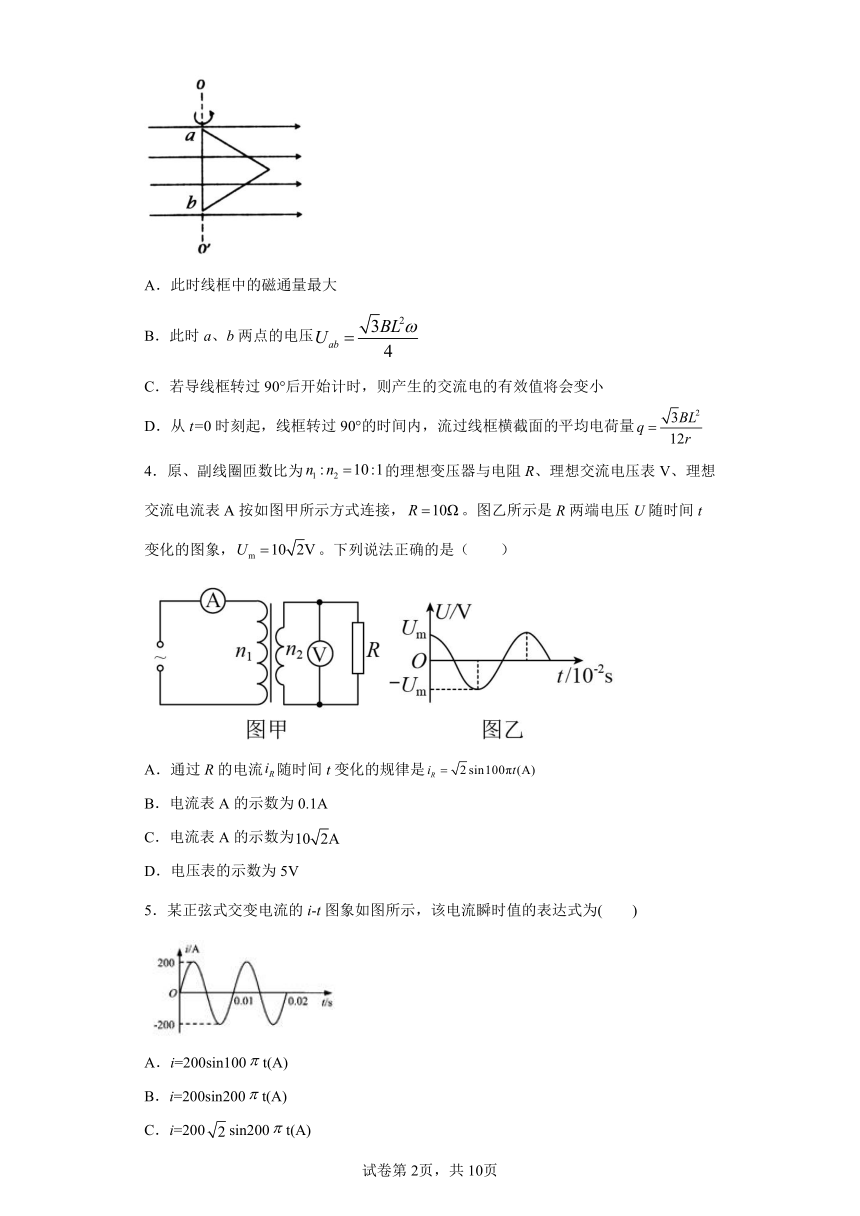

3.如图所示,粗细均匀的单匝等边三角形导线框单位长度的电阻为r,绕着垂直于匀强磁场的轴OO’ 匀速转动,转动的角速度为ω。若线框边长为L,磁感应强度为B,图中所示为t=0时刻线框与磁场平行,则下列说法中正确的是(  )
A.此时线框中的磁通量最大
B.此时a、b两点的电压
C.若导线框转过90°后开始计时,则产生的交流电的有效值将会变小
D.从t=0时刻起,线框转过90°的时间内,流过线框横截面的平均电荷量
4.原、副线圈匝数比为的理想变压器与电阻R、理想交流电压表V、理想交流电流表A按如图甲所示方式连接,。图乙所示是R两端电压U随时间t变化的图象,。下列说法正确的是(  )
A.通过R的电流随时间t变化的规律是
B.电流表A的示数为0.1A
C.电流表A的示数为
D.电压表的示数为5V
5.某正弦式交变电流的i-t图象如图所示,该电流瞬时值的表达式为( )
A.i=200sin100t(A)
B.i=200sin200t(A)
C.i=200sin200t(A)
D.i=100sin100(A)

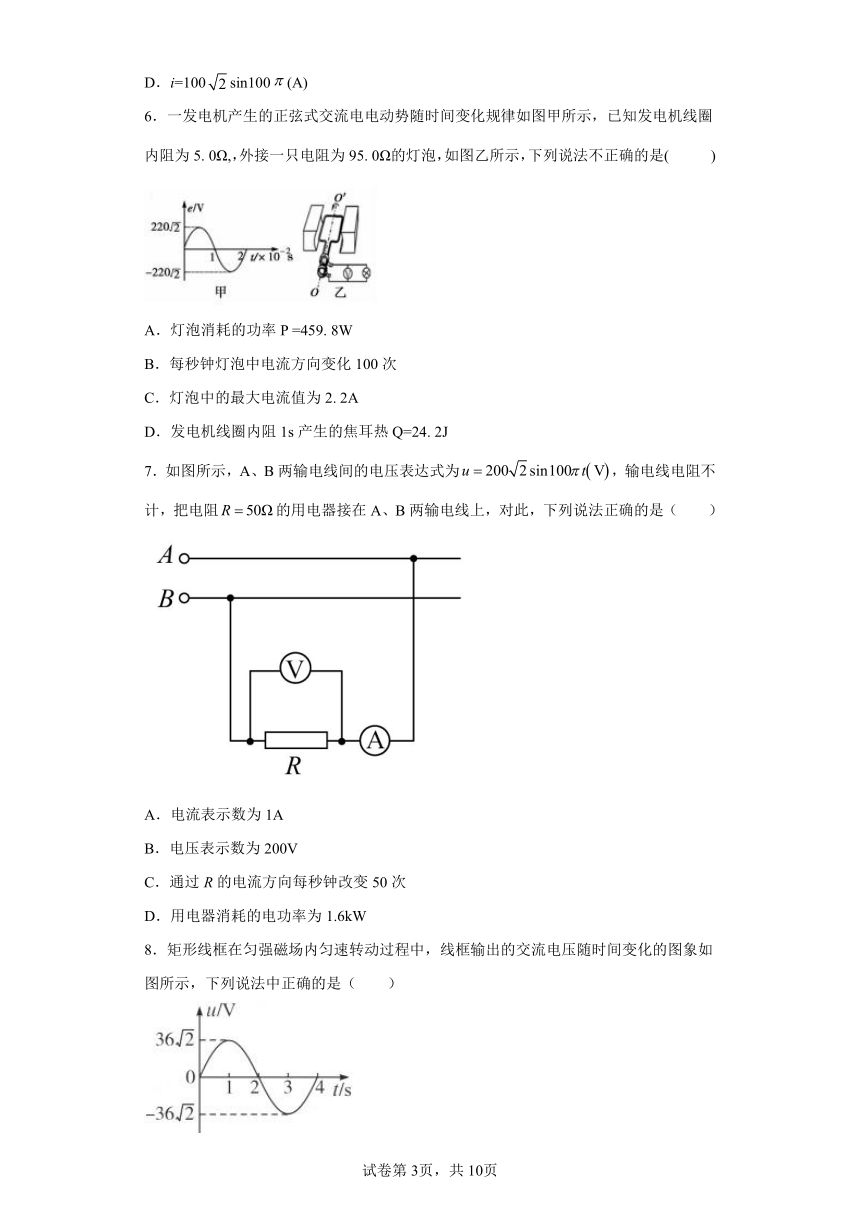

6.一发电机产生的正弦式交流电电动势随时间变化规律如图甲所示,已知发电机线圈内阻为5. 0Ω,,外接一只电阻为95. 0Ω的灯泡,如图乙所示,下列说法不正确的是( )
A.灯泡消耗的功率P =459. 8W
B.每秒钟灯泡中电流方向变化100次
C.灯泡中的最大电流值为2. 2A
D.发电机线圈内阻1s产生的焦耳热Q=24. 2J
7.如图所示,A、B两输电线间的电压表达式为,输电线电阻不计,把电阻的用电器接在A、B两输电线上,对此,下列说法正确的是(  )
A.电流表示数为1A
B.电压表示数为200V
C.通过R的电流方向每秒钟改变50次
D.用电器消耗的电功率为1.6kW

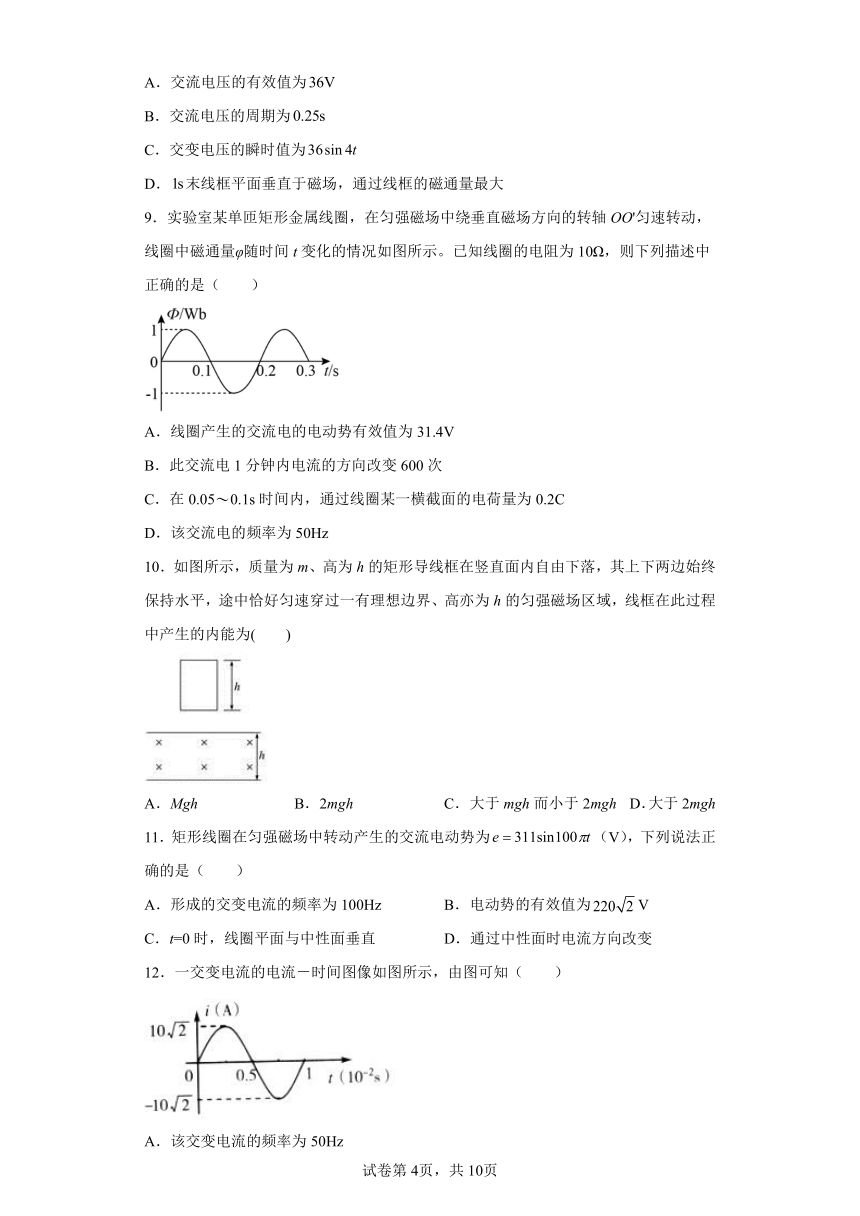

8.矩形线框在匀强磁场内匀速转动过程中,线框输出的交流电压随时间变化的图象如图所示,下列说法中正确的是(  )
A.交流电压的有效值为
B.交流电压的周期为
C.交变电压的瞬时值为
D.末线框平面垂直于磁场,通过线框的磁通量最大
9.实验室某单匝矩形金属线圈,在匀强磁场中绕垂直磁场方向的转轴OO'匀速转动,线圈中磁通量φ随时间t变化的情况如图所示。已知线圈的电阻为10Ω,则下列描述中正确的是(  )
A.线圈产生的交流电的电动势有效值为31.4V
B.此交流电1分钟内电流的方向改变600次
C.在0.05 0.1s时间内,通过线圈某一横截面的电荷量为0.2C
D.该交流电的频率为50Hz
10.如图所示,质量为m、高为h的矩形导线框在竖直面内自由下落,其上下两边始终保持水平,途中恰好匀速穿过一有理想边界、高亦为h的匀强磁场区域,线框在此过程中产生的内能为(  )
A.Mgh B.2mgh C.大于mgh而小于2mgh D.大于2mgh
11.矩形线圈在匀强磁场中转动产生的交流电动势为(V),下列说法正确的是(  )
A.形成的交变电流的频率为100Hz B.电动势的有效值为V
C.t=0时,线圈平面与中性面垂直 D.通过中性面时电流方向改变
12.一交变电流的电流-时间图像如图所示,由图可知(  )
A.该交变电流的频率为50Hz
B.用交流电流表测该电流其示数为10A
C.该交变电流瞬时值表达式为10sin628tA
D.该交变电流通过一阻值为10Ω的电阻时,电阻消耗的电功率为2000W

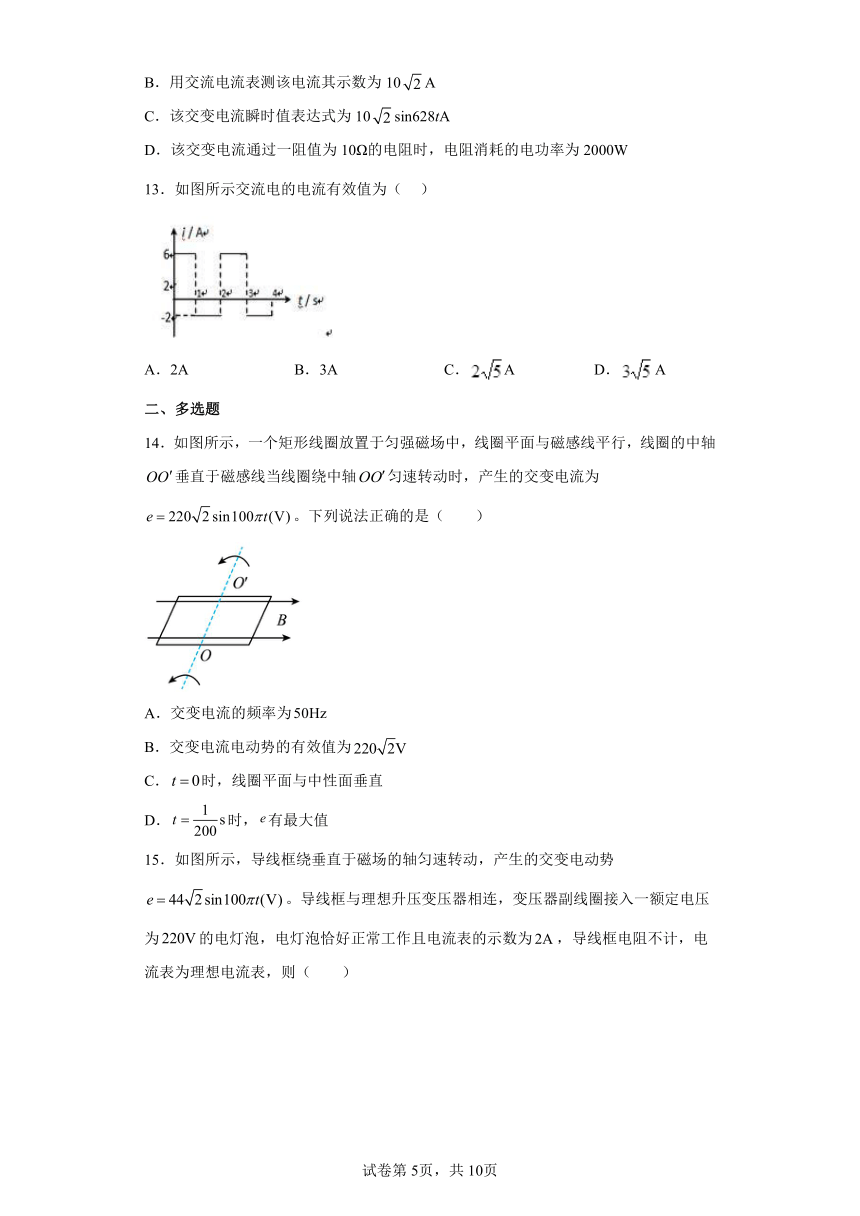

13.如图所示交流电的电流有效值为( )
A.2A B.3A C.A D.A
二、多选题
14.如图所示,一个矩形线圈放置于匀强磁场中,线圈平面与磁感线平行,线圈的中轴垂直于磁感线当线圈绕中轴匀速转动时,产生的交变电流为。下列说法正确的是(  )
A.交变电流的频率为
B.交变电流电动势的有效值为
C.时,线圈平面与中性面垂直
D.时,有最大值
15.如图所示,导线框绕垂直于磁场的轴匀速转动,产生的交变电动势。导线框与理想升压变压器相连,变压器副线圈接入一额定电压为的电灯泡,电灯泡恰好正常工作且电流表的示数为,导线框电阻不计,电流表为理想电流表,则(  )
A.变压器原、副线圈匝数之比为1∶5 B.通过电灯泡的电流为
C.电灯泡的额定功率为 D.电灯泡两端的最大电压为
16.线圈ABCD的面积是,共有100匝线圈电阻为,接纯电阻,放置于如图所示匀强磁场中,磁感应强度B为。 自时刻起,线圈由中性面开始绕垂直于磁场方向的转轴逆时针匀速转动,角速度为,下列说法正确的是
A.时,线圈中的电流方向为ABCDA
B.时,电流表的示数为
C.时,线圈中的电流大小为5A
D.时,穿过线圈的磁通量为
17.(多选)如图所示,在矩形有界匀强磁场区域ABCD内有一质量可以忽略不计、电阻为R的闭合导线框abcd.线框在外力F的作用下,从图示位置匀速向右离开磁场.若第一次用0.3 s时间拉出,电路中的电流为I1,cd边受的安培力为F1,外力所做的功为W1,通过导线截面的电荷量为q1;第二次用0.9 s时间拉出,电路中的电流为I2,cd边受的安培力为F2,外力所做的功为W2,通过导线截面的电荷量为q2,则
A.I1∶I2=3∶1 B.F1∶F2=1∶1
C.W1∶W2=3∶1 D.q1∶q2=1∶3
18.在一小型交流发电机中,矩形金属线圈abcd的面积为S、匝数为n、线圈总电阻为r,在磁感应强度为B的匀强磁场中绕OO′轴以角速度ω匀速转动(如图甲所示),产生的感应电动势e随时间t的变化关系如图乙所示,矩形线圈与阻值为R的电阻构成闭合电路,下列说法中正确的是(  )
A.t2~t3时间内穿过线圈磁通量的变化量为零
B.t4时刻穿过线圈的磁通量变化率的大小为
C.t3~t4时间内通过电阻R的电荷量为
D.t1~t5时间内电阻R的发热量为
19.如图所示,一正方形线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动,沿着OO′轴观察,线圈沿逆时针方向转动。已知磁感应强度为B,线圈匝数为n,边长为l,电阻为R,转动角速度为ω,则当线圈转至图示位置时(  )
A.线圈中感应电流的方向为abcda
B.穿过线圈的磁通量为0,但磁通量的变化率为Bl2ω
C.线圈中的感应电流为
D.线圈从图示位置起转动时,电动势的瞬时值为
20.如图(a)所示,理想变压器原副线圈匝数比n1:n2=55:4,原线圈接有交流电流表A1,副线圈电路接有交流电压表V、交流电流表A2、滑动变阻器R等,所有电表都是理想电表,二极管D正向电阻为零,反向电阻无穷大,灯泡L的阻值恒定.原线圈接入的交变电流电压的变化规律如图(b)所示,则下列说法正确的是(  )
A.交流电压表V的读数为32V
B.灯泡L两端电压的有效值为32V
C.当滑动变阻器的触头P向下滑动时,电流表A2示数增大,A1示数增大
D.由图(b)可知交流发电机转子的角速度为100rad/s
21.发电机的示意图如图甲所示,边长为L的正方形金属框,在磁感应强度为B的匀强磁场中以恒定角速度绕OO轴转动,阻值为R的电阻两端的电压如图乙所示。其它电阻不计,图乙中的Um为已知量。则金属框转动一周(  )
A.电动势的最大值为Um B.框内电流方向不变
C.流过电阻的电荷 D.电阻产生的焦耳热
三、解答题
22.如图所示,线圈abcd的面积是0.05 m2,共100匝,线圈总电阻为1 Ω,外接电阻R=9 Ω,匀强磁场的磁感应强度B=T.当线圈以ω=10π rad/s的角速度匀速旋转时.
(1)若从线圈处于中性面开始计时,写出线圈中感应电动势的瞬时值表达式;
(2)线圈转过 s时电动势的瞬时值是多少;
(3)画出电动势随时间变化的图像.
23.如图所示为交流发电机示意图,匝数n=100匝的矩形线圈,边长分别为10cm和20cm,内阻为5Ω,在磁感应强度B=0.5T的匀强磁场中绕OO′轴以50rad/s的角速度匀速转动,线圈和外部20Ω的电阻R相连接,已知线圈绕OO′轴转动时产生的电动势最大值Em=NBSω,求:
(1)电压表和电流表示数?
(2)电阻R上所消耗的电功率是多少?
(3)由图示位置转过90°的过程中,通过R的电量是多少?
24.如图所示,一矩形线圈在匀强磁场中绕OO′轴匀速转动,磁场方向与转轴垂直.线圈匝数N=50,电阻r=1Ω,长l1=0.05m,宽l2=0.04m,角速度ω=100πrad/s,磁场的磁感应强度B=0.2T线圈两端外接电阻R=9Ω的用电器和一个交流电流表.求:
(1) 由图示位置开始计时线圈中产生的感应电动势的瞬时值表达式;
(2) 电流表的读数;
(3) 当线圈从图示位置转过60°时,通过电阻R的电荷量是多少?
试卷第1页,共3页
试卷第1页,共3页
参考答案:
1.D
【解析】
【分析】
【详解】
A.线框在开始位置时磁通量变化率最大,故A错误;
B.在转动过程中,从开始位置开始,a点电势高于d点的电势,转过90度后d点电势高于a点的电势,转过180度后仍是d点电势高于a点的电势,转过270度后a点电势高于d点的电势,转过一周后再次重复,故B错误;
C.t=0时刻,线圈平面与磁场方向平行,对应为最大的感应电动势
电路中产生的电流为
使线框匀速转动的外力做功的功率为
故C错误;
D.线圈产生感应电动势的瞬时值表达式为
从开始位置转过60°时线框产生的瞬时电动势为
故D正确;
故选D。
2.C
【解析】
【详解】
A. 交变电流的周期为0.02s,A错误;
BC. 用电压表测量该交变电流压时,读数为有效值
B错误;C正确;
D. 交变电流的频率为
D错误。
故选C。
3.D
【解析】
【详解】
线圈的面积为
A.此时线圈平面和磁场方向平行,所以穿过线框的磁通量为零,A错误;
B.产生的交流电压最大值为
此时a、b两点的电压瞬时值为
故B错误;
C.根据可知交流电最大值不变,所以有效值不变,C错误;
D.从t=0时刻起,线框转过90°的时间内,流过线框横截面的平均电荷量为
D正确。
故选D。
4.B
【解析】
【详解】
AD.因为电阻R两端的电压有效值为
所以电压表的示数为10V,因此通过电阻的电流有效值为
最大值为
结合图乙可知通过R的电流随时间t变化的规律是
故A、D均错误;
BC.根据
可知,原线圈中电流的有效值为
即电流表的示数为0.1A, 故C错误,B正确。
故选B。
5.B
【解析】
【详解】
根据图像,正弦式交流电的峰值为200,周期为0.01s,所以该交流电的瞬时值得表达式,即图像对应的函数方程为
所以B正确,ACD错误;
故选B。
6.C
【解析】
【详解】
A. 由图象可知,交流电的最大值为220V,则有效值为220V,根据闭合电路欧姆定律,电流的有效值为I==2.2A,灯泡消耗的功率P =I2R=459. 8W,故A正确,C错误;
B. 根据图象可知交流电的周期为2×10 2s,所以频率为50Hz,交流电在一个周期内方向变化两次,所以电路中的电流方向每秒钟改变100次,所以B正确;
D. 发电机线圈内阻每秒钟产生的焦耳热为Q=I2rt=(2.2)2×5×1J=24.2J,所以D正确.
本题选择错误答案,故选C.
7.B
【解析】
【分析】
【详解】
AB.交流电压的有效值
电压表读数为有效值,则电压表示数为200V,电流
所以电流表的示数为4A,A错误B正确;
C.周期
解得
一个周期内电流方向改变两次,则通过R的电流方向每秒钟改变100次,C错误;
D.根据
D错误。
故选B。
8.A
【解析】
【详解】
A.由图得,正弦交流电压的最大值为
则交流电压的有效值为
A正确;
B.由图得正弦交流电压的周期为
B错误;
C.交变电压的最大值是

线框的角速度为
因线框平面从中性面开始转动,所以交变电压的瞬时值为
C错误;
D.由图得,末交流电压达到最大值,此时线框平面平行于磁场方向,通过线框的磁通量最小为零 ,D错误。
故选A。
9.B
【解析】
【分析】
【详解】
BD.磁通量的变化周期为0.2s,故此交流电的周期为0.2s,频率为5Hz,一周期内电流方向改变2次,则此交流电1分钟内电流的方向改变600次,故B正确,D错误;
A.此交流电动势的最大值为
Em=BSω=1×=10πV
电动势有效值为
故A错误;
C.在0.05 0.1s时间内,通过线圈某一横截面的电荷量为
C错误。
故选B。
10.B
【解析】
【详解】
线框穿过磁场时产生感应电流,线框的机械能减少,线框产生的热量等于线框减少的机械能,线框匀速下落,动能不变,重力势能减少,线框穿过磁场的整个过程中减少的机械能△E=mg 2h=2mgh,则线框产生的热量:Q=△E=2mgh;故选B.
点睛:此问题中穿过线框的磁通量发生变化时,线框内产生感应电流,线框的机械能转化为焦耳热,从能量转化的角度分析即可正确解题.
11.D
【解析】
【详解】
A.由题可知,交变电流的角速度,则形成交变电流的周期为
形成的交变电流的频率为
A错误;
B.电动势的有效值为
B错误;
C.t=0时,感应电动势为0,即线圈平面与中性面平行,C错误;
D.通过中性面时感应电流为0,通过中性面前后电流方向相反,即电流方向改变,D正确;
故选D。
12.C
【解析】
【详解】
A.从图中可以直接读出交流电流的周期周期为0.01s,故频率为
f=
故A错误;
B.从图中可以直接读出交流电流的最大值为10A,故有效值为
I=
故B错误;
C.该交变电流瞬时值表达式为
故C正确;
D.该交变电流通过10Ω电阻时,电阻消耗的电功率为
P=I2R=102×10W=1000W
故D错误。
故选C。
13.C
【解析】
【详解】
试题分析:由有效值的定义可得:I12Rt1+I22Rt2=I2RT,代入数据得:62×R×1+22×R×1=I2R×2,解得:,故选C.
考点:交流电的有效值
【名师点睛】对于交变电流的有效值,往往根据交变电流有效值的定义来计算,计算热量时运用焦耳定律;由图象可知交变电流的周期,一个周期内分为两段,每一段均为恒定电流,根据有效值的定义,可得一个周期内交变电流产生的热量.
14.AD
【解析】
【详解】
A..电动势瞬时值为
则线圈转动的角速度为
则频率为
故A正确;
B.有效值为
故B错误;
C.当时有
此时线圈处在中性面上,故C错误;
D.当时有
此为最大值,故D正确。
故选AD。
15.AC
【解析】
【分析】
【详解】
A.导线框电阻不计,则变压器原线圈电压有效值为
额定电压为220V的灯泡恰好正常工作,则U2=220V,根据变压器原理可得
故A正确;
B.电流表的示数为I1=2A,根据电流之比等于匝数的反比,可得
故B错误;
C.电灯泡的额定功率为
故C正确;
D.电灯泡两端的最大电压为
故D错误。
故选AC。
16.CD
【解析】
【分析】
从中性面开始计时,线圈中感应电动势的瞬时值表达式为,根据,求出感应电动势的最大值,根据瞬时值求得感应电流,明确有效值与最大值间的关系.
【详解】
A.线圈转动的周期,当时,线圈位于前半个周期内,根据楞次定律可知电流的方向为ADCBA,故A错误;
B.线圈转动产生的感应电动势的最大值为,感应电动势的有效值,电流表测量的为有效值,根据闭合电路的欧姆定律可知,故B错误;
C.产生的感应电动势的瞬时值,当时,产生的感应电动势的瞬时值为,线圈中的电流,故C正确;
D.穿过线圈的磁通量的最大值,磁通量随时间的变化关系为,当时,穿过线圈的磁通量为,故D正确;
【点睛】
交流电路中闭合电路欧姆定律同样适用,只不过电动势与电流要注意对应关系,瞬时值对应瞬时值,最大值对应最大值.
17.AC
【解析】
【详解】
设线框ad边的长度为s,由线框匀速运动时有v=.第一次用0.3 s拉出线框、第二次用0.9 s拉出线框,两次的时间比为=.
设线框ab边的长度为L,则感应电动势为E=BLv,感应电流为I=,解上述各式得I=,所以两次的电流之比为=,故选A.
cd边受安培力为F安=BIL,解上述各式得F=,所以两次所受安培力之比为=,故不选B.
拉力做的功为W=Fs,解上述各式得W=,所以两次做功之比为=,故选C.
流过的电荷量为q=It,解上述各式得q=,所以两次的电荷量比为=,故不选D.
18.BC
【解析】
【详解】
t2~t3时间内穿过线圈磁通量的变化量为△Φ=BS,故A错误;由于产生的电动势最大值为E0,根据所以磁通量变化率的最大值 ,故B正确;通过电阻的电荷量,所以t4到t3这段时间通过电阻R的电荷量为:,故C正确;t1~t5时间内电阻R的发热量为:,故D错误;
19.BCD
【解析】
【详解】
A.根据右手定则判断知,ad边切割磁感线产生的感应电流方向由;bc边切割磁感线产生的感应电流方向由,故A错误;
B.因为线圈平面与磁感线平行,所以穿过线圈的磁通量为0

磁通量的变化率为
故B正确;
C.由于
所以
故C正确;
D.线圈从图示位置起转动,角速度
电动势的瞬时值为
代入解得
故D正确。
故选BCD。
20.AC
【解析】
【详解】
A、根据正弦交流电有效值和峰值的关系可得:原线圈电压的有效值为440V,再结合理想变压器原副线圈的端电压之比等于匝数之比,可得:副线圈的端电压有效值为32V,交流电压表V的读数显示的是有效值,所以交流电压表V的读数为32V,A正确
B、二极管具有单项导通性:加正向电压时,导通;加反向电压时,截止.所以灯泡两端电压随时间变化的图像在时间轴下方是没有图像的,结合有效值的定义,计算可得有效值是峰值的一半,所以灯泡两端的电压为V,B错误
C、当滑动变阻器的触头P向下滑动时,滑动变阻器的阻值减小,副线圈的端电压不变,根据欧姆定律,电流增大,在根据理想变压器的原副线圈(只有一个副线圈)电流之比等于匝数的反比,可得原线圈电流增大,C正确
D、由图像可得,交流电的周期为0.02s,所以角速度为rad/s,D错误
21.AC
【解析】
【分析】
【详解】
A.由图乙可知,电动势的最大值为Um,选项A正确;
B.框内将产生正弦交变电流,一周内其电流方向改变两次,选项B错误;
C.转过半周流过电阻的电荷
则转过一周流过电阻的电荷,选项C正确;
D.因
解得
一周内电阻产生的焦耳热
选项D错误。
故选AC。
22.(1)e=50sin 10πt V (2)12.5V (3)
【解析】
【详解】
(1)根据Em=nBSω,则Em=100××0.05×10π V=50 V
瞬时值表达式为e=50sin (10πt )V.
(2)当时e=50sinV=12.5 V
(3)如图所示:
23.(1)2.0A,40V(2)80W(3)0.04C
【解析】
【详解】
(1)感应电动势最大值
有效值:
电键S合上后,由闭合电路欧姆定律得:

(2)电阻R上所消耗的电功率
(3)由图示位置转过90°的过程中,通过R上的电量.
24.(1) V(2)(3)10-3C
【解析】
【详解】
(1)线圈中产生的感应电动势的最大值表达式为:
由于线圈处于中性面,那么由图示位置开始计时线圈中产生的感应电动势的瞬时值表达式: V
(2)根据欧姆定律得:A
因为是正弦交变电流,所以电流表读数即有效值为:A
(3)当线圈从图示位置转过60°时,磁通量的变化:
通过电阻R的电荷量:
答案第1页,共2页
