课件16张PPT。东观中学物理教研组学习任何知识的最好方法是……
你自己的探究!The Best Way To Learn Anything
Is To Discover It By Yourself!交变电流的产生和变化规律授 课：王海军单 位：东观中学为什么要开发和使用交变电流？ ? 电路性能更丰富、可用电元件更多 ? 便于远距离输送 一、交变电流的定义 大小和方向都随时间做周期性变化
的电流，叫做交变电流，简称交流。二、交变电流的产生二、交变电流的变化规律问题：线圈经过什么位置时电流的方向发生变化？中性面--------在线圈平面垂直于磁感线
时，各边都不切割磁感线，线圈中没有感
应电流，这样的位置叫中性面。 结论：线圈平面每经过中性面一次，感应电流的方向就改
变一次，线圈转动一周，感应电流的方向改变两次。1.方向变化规律：2.交流电的大小变化规律如图所示，在场强为B的匀强磁场中，矩形线圈ab边长为L1，bc边长为L2，逆时针绕中轴匀速转动，角速度为ω，从垂直磁感线开始计时，经过时间是t，线圈中的感应电动势是多少？ 2.交流电的大小变化规律感应电动势e=BSωsinωt 设外电路的电阻为R外，发电机线圈的内阻为r３．把线圈和电阻组成闭合电路，电路中就有感应电流，实验证明，在只含有电阻的电路中，适用于直流电路的欧姆定律也适用于交流电路。其等效电路图如右： 感应电动势的最大值Em=BSω e=Em sinωt i=Im sinωtu=Um sinωt三、正弦交变电流的图象按正弦规律变化的交变电流叫正弦交变电流其它交变电流波形图问题探究☆问题1：矩形线圈的面积为S，匝数为N，匀强磁场的磁感应强度为B，绕
中轴以ω角速度匀速转动。
（１）从线圈转到中性面开始计时，感应电动势的瞬时值表达式。
（２）若每匝线圈的电阻为R，则线圈中的感应电流的最大值是多少？ ☆问题2：若从线圈转到与磁感线平行时开始计时，交变电流的波形图又
是怎样的呢？ ☆问题3：交变电流能转换成直流电吗？ 感谢各位前来评课！
敬请提出宝贵意见！感谢各位前来评课余弦波
你自己的探究!The Best Way To Learn Anything

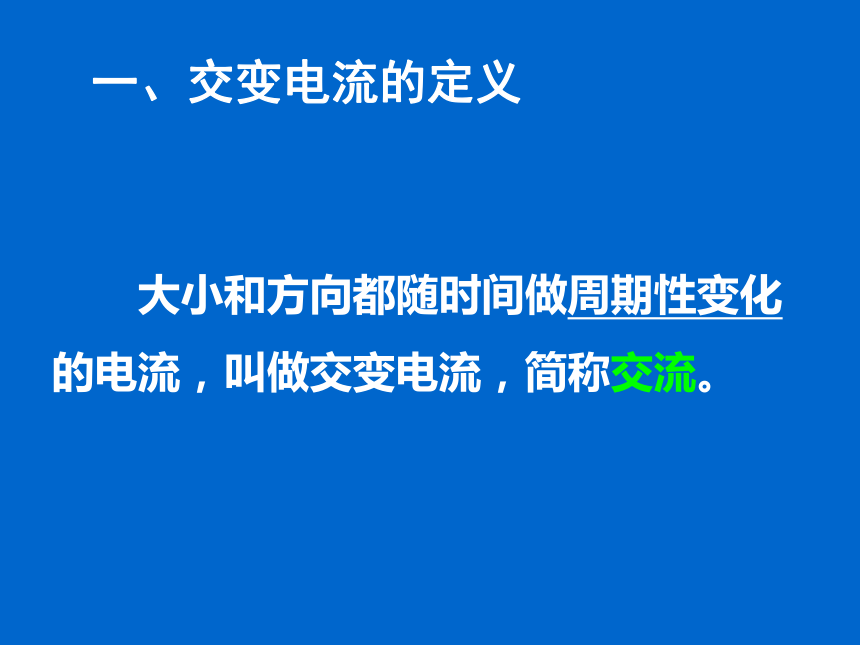

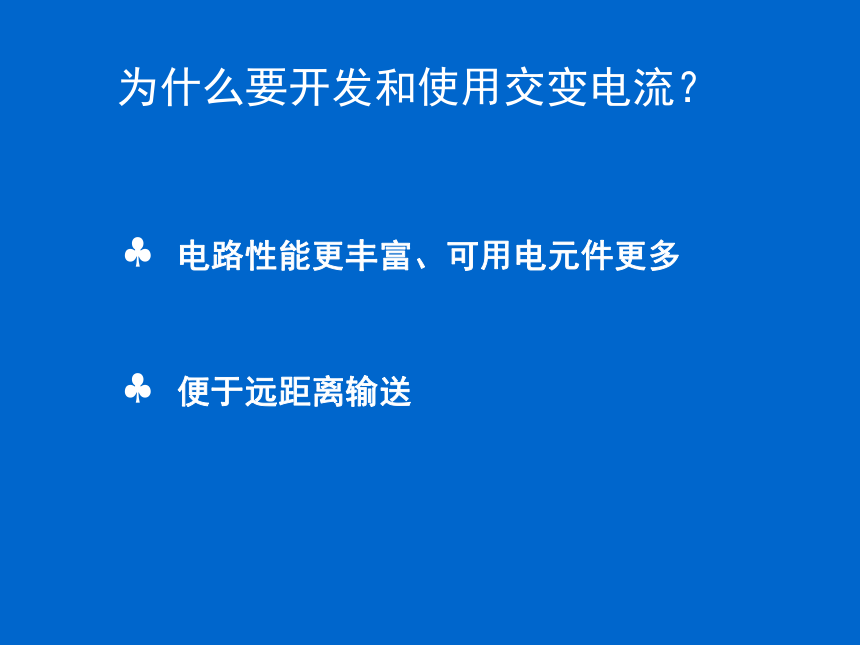

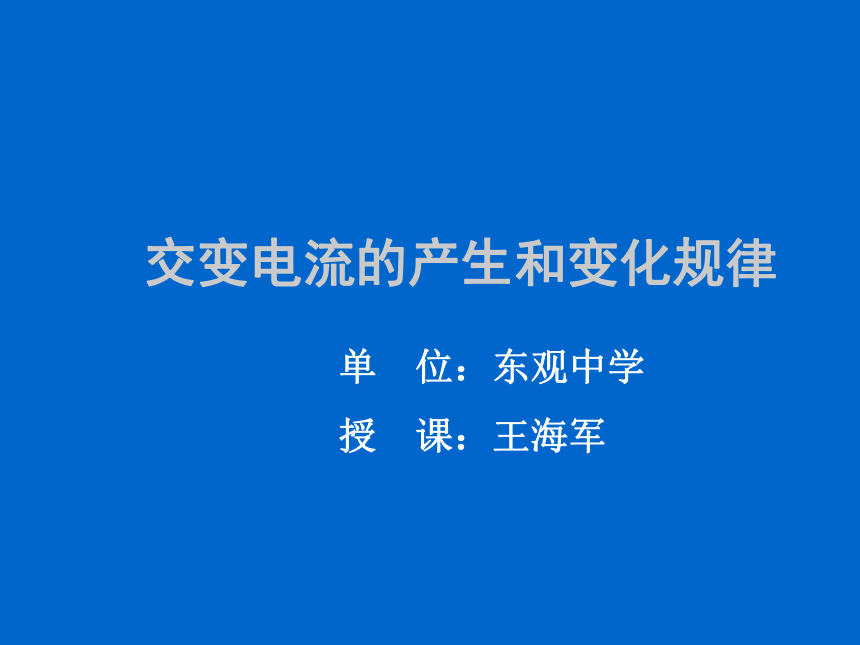

Is To Discover It By Yourself!交变电流的产生和变化规律授 课：王海军单 位：东观中学为什么要开发和使用交变电流？ ? 电路性能更丰富、可用电元件更多 ? 便于远距离输送 一、交变电流的定义 大小和方向都随时间做周期性变化

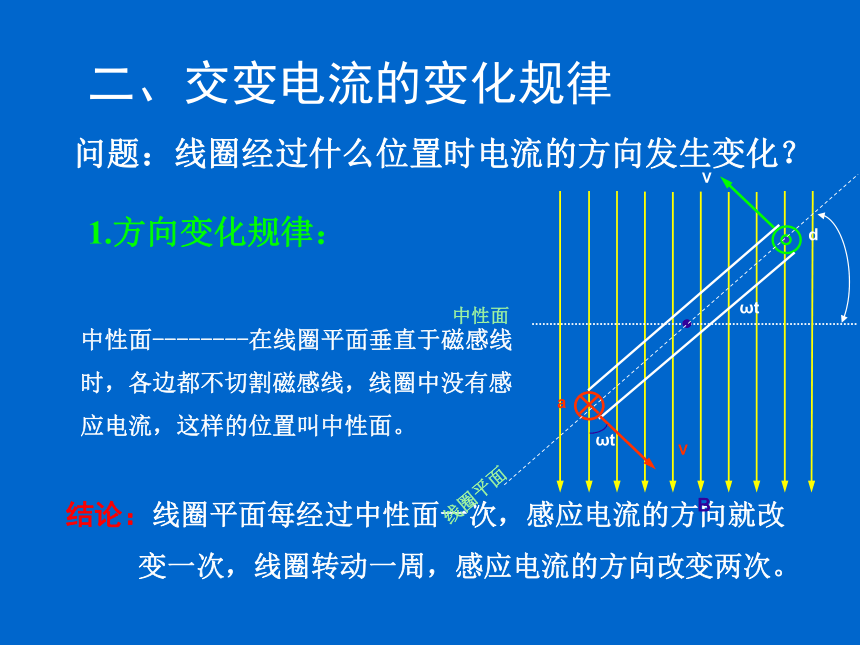

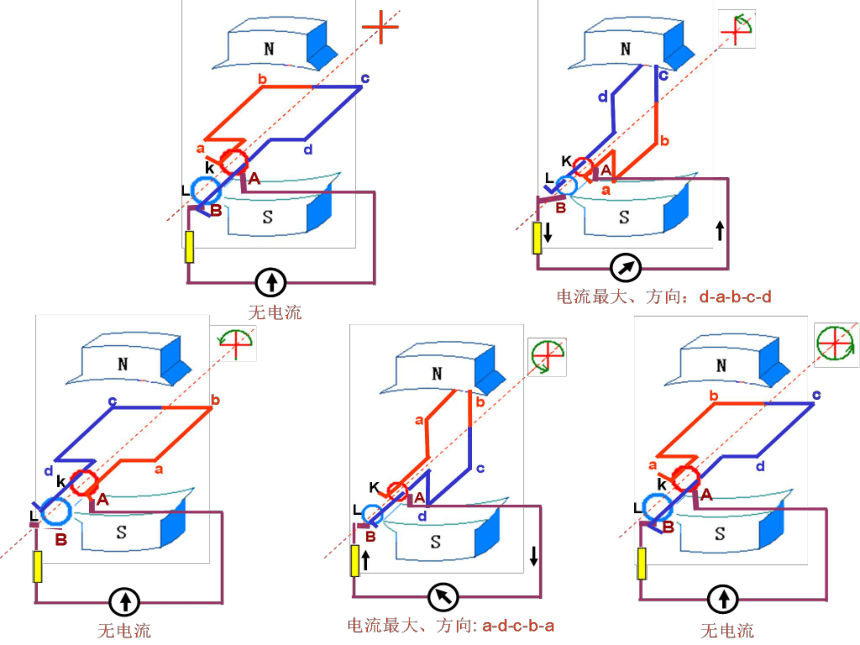

的电流，叫做交变电流，简称交流。二、交变电流的产生二、交变电流的变化规律问题：线圈经过什么位置时电流的方向发生变化？中性面--------在线圈平面垂直于磁感线
时，各边都不切割磁感线，线圈中没有感
应电流，这样的位置叫中性面。 结论：线圈平面每经过中性面一次，感应电流的方向就改
变一次，线圈转动一周，感应电流的方向改变两次。1.方向变化规律：2.交流电的大小变化规律如图所示，在场强为B的匀强磁场中，矩形线圈ab边长为L1，bc边长为L2，逆时针绕中轴匀速转动，角速度为ω，从垂直磁感线开始计时，经过时间是t，线圈中的感应电动势是多少？ 2.交流电的大小变化规律感应电动势e=BSωsinωt 设外电路的电阻为R外，发电机线圈的内阻为r３．把线圈和电阻组成闭合电路，电路中就有感应电流，实验证明，在只含有电阻的电路中，适用于直流电路的欧姆定律也适用于交流电路。其等效电路图如右： 感应电动势的最大值Em=BSω e=Em sinωt i=Im sinωtu=Um sinωt三、正弦交变电流的图象按正弦规律变化的交变电流叫正弦交变电流其它交变电流波形图问题探究☆问题1：矩形线圈的面积为S，匝数为N，匀强磁场的磁感应强度为B，绕
中轴以ω角速度匀速转动。
（１）从线圈转到中性面开始计时，感应电动势的瞬时值表达式。
（２）若每匝线圈的电阻为R，则线圈中的感应电流的最大值是多少？ ☆问题2：若从线圈转到与磁感线平行时开始计时，交变电流的波形图又
是怎样的呢？ ☆问题3：交变电流能转换成直流电吗？ 感谢各位前来评课！
敬请提出宝贵意见！感谢各位前来评课余弦波
