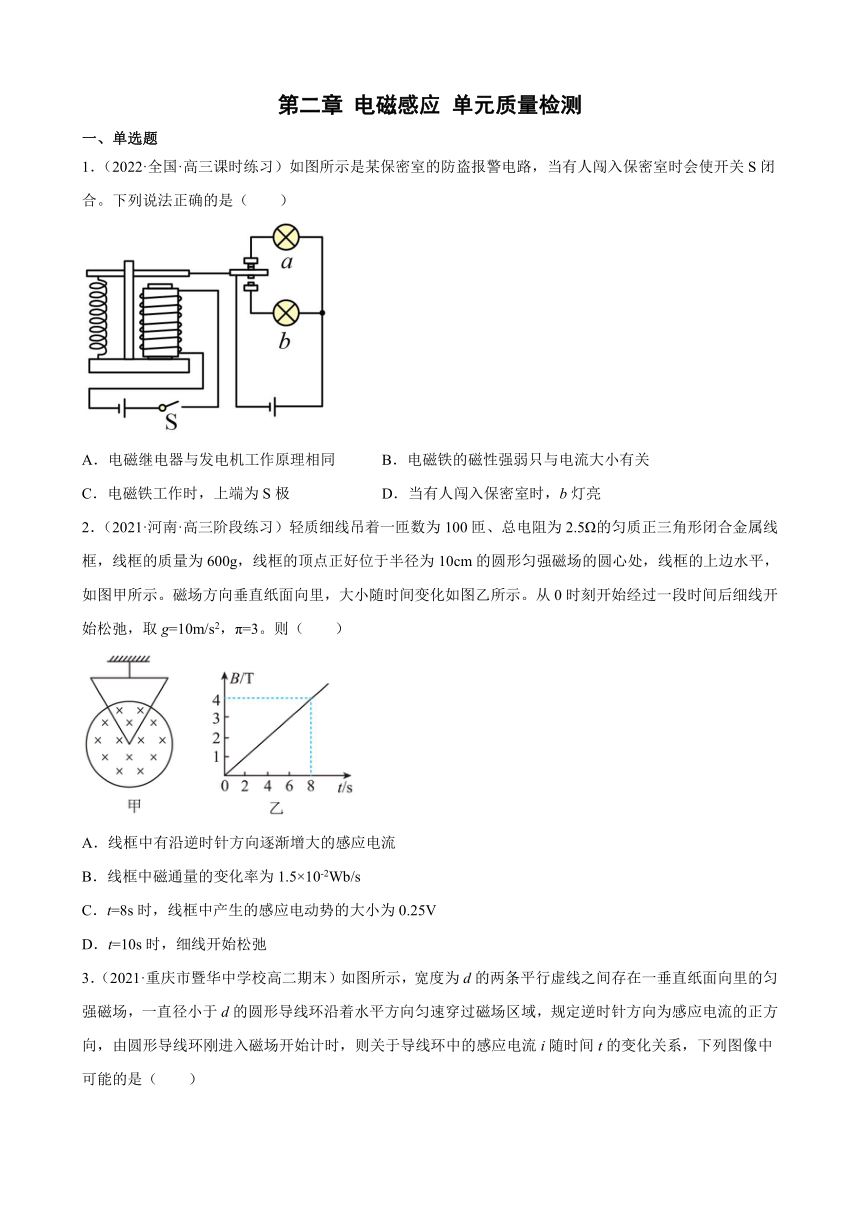

第二章 电磁感应 单元质量检测
一、单选题
1.(2022·全国·高三课时练习)如图所示是某保密室的防盗报警电路,当有人闯入保密室时会使开关S闭合。下列说法正确的是(  )
A.电磁继电器与发电机工作原理相同 B.电磁铁的磁性强弱只与电流大小有关
C.电磁铁工作时,上端为S极 D.当有人闯入保密室时,b灯亮
2.(2021·河南·高三阶段练习)轻质细线吊着一匝数为100匝、总电阻为2.5Ω的匀质正三角形闭合金属线框,线框的质量为600g,线框的顶点正好位于半径为10cm的圆形匀强磁场的圆心处,线框的上边水平,如图甲所示。磁场方向垂直纸面向里,大小随时间变化如图乙所示。从0时刻开始经过一段时间后细线开始松弛,取g=10m/s2,π=3。则(  )
A.线框中有沿逆时针方向逐渐增大的感应电流
B.线框中磁通量的变化率为1.5×10-2Wb/s
C.t=8s时,线框中产生的感应电动势的大小为0.25V
D.t=10s时,细线开始松弛

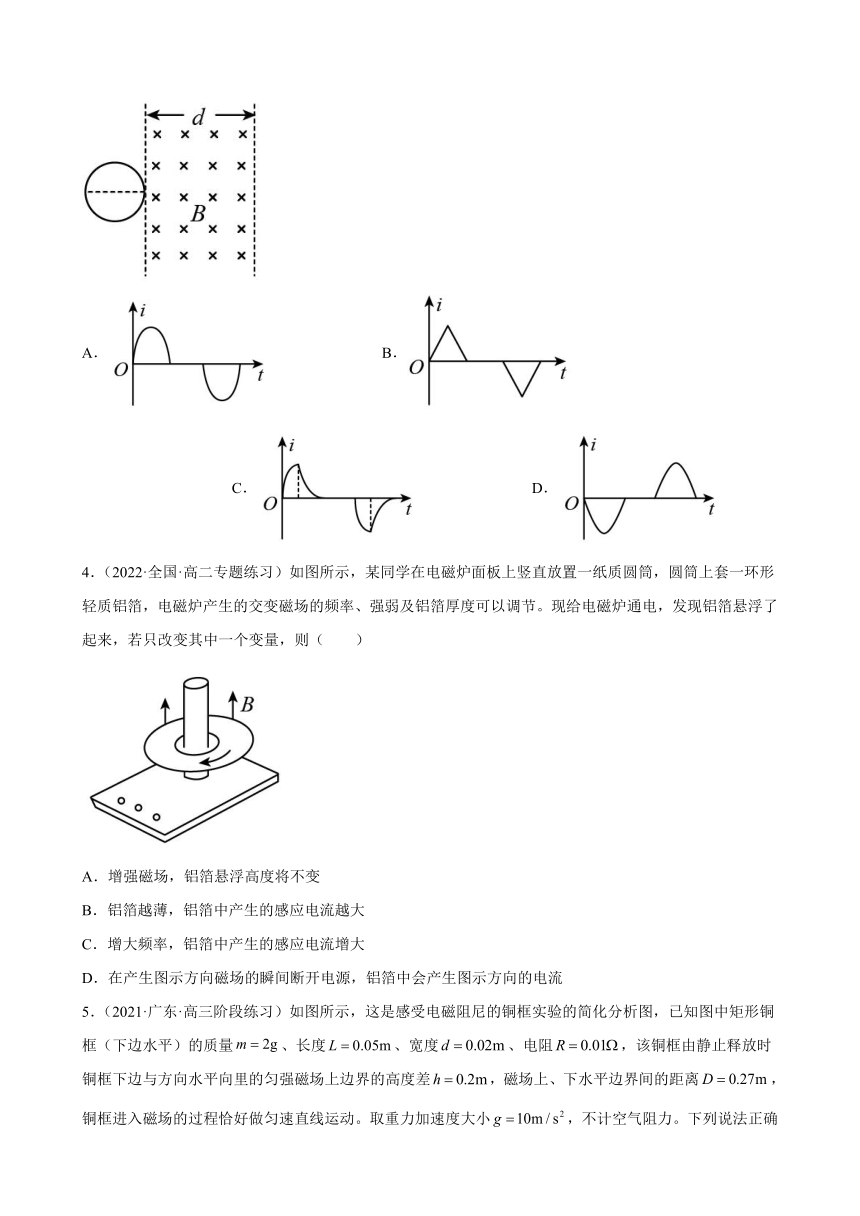

3.(2021·重庆市暨华中学校高二期末)如图所示,宽度为d的两条平行虚线之间存在一垂直纸面向里的匀强磁场,一直径小于d的圆形导线环沿着水平方向匀速穿过磁场区域,规定逆时针方向为感应电流的正方向,由圆形导线环刚进入磁场开始计时,则关于导线环中的感应电流i随时间t的变化关系,下列图像中可能的是(  )
A. B. C. D.
4.(2022·全国·高二专题练习)如图所示,某同学在电磁炉面板上竖直放置一纸质圆筒,圆筒上套一环形轻质铝箔,电磁炉产生的交变磁场的频率、强弱及铝箔厚度可以调节。现给电磁炉通电,发现铝箔悬浮了起来,若只改变其中一个变量,则(  )
A.增强磁场,铝箔悬浮高度将不变
B.铝箔越薄,铝箔中产生的感应电流越大
C.增大频率,铝箔中产生的感应电流增大
D.在产生图示方向磁场的瞬间断开电源,铝箔中会产生图示方向的电流

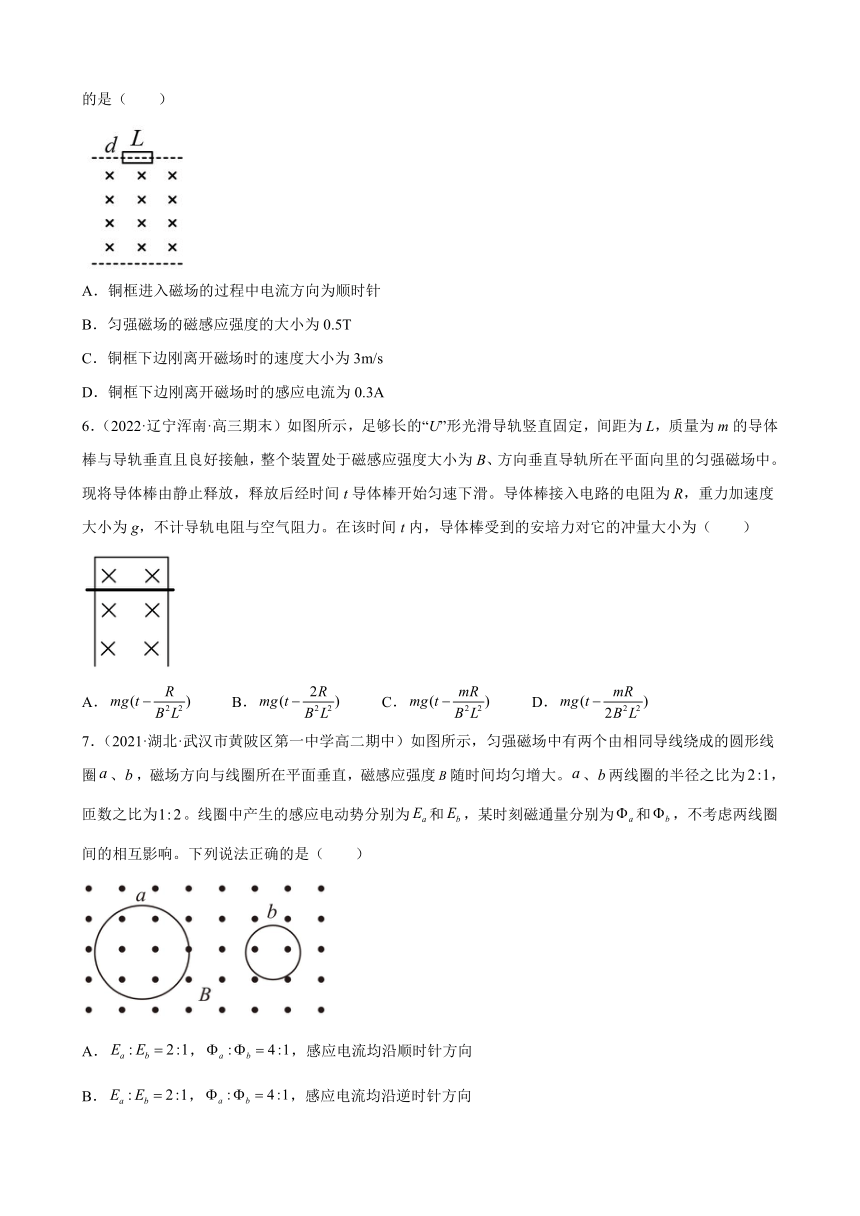

5.(2021·广东·高三阶段练习)如图所示,这是感受电磁阻尼的铜框实验的简化分析图,已知图中矩形铜框(下边水平)的质量、长度、宽度、电阻,该铜框由静止释放时铜框下边与方向水平向里的匀强磁场上边界的高度差,磁场上、下水平边界间的距离,铜框进入磁场的过程恰好做匀速直线运动。取重力加速度大小,不计空气阻力。下列说法正确的是(  )
A.铜框进入磁场的过程中电流方向为顺时针
B.匀强磁场的磁感应强度的大小为0.5T
C.铜框下边刚离开磁场时的速度大小为3m/s
D.铜框下边刚离开磁场时的感应电流为0.3A
6.(2022·辽宁浑南·高三期末)如图所示,足够长的“U”形光滑导轨竖直固定,间距为L,质量为m的导体棒与导轨垂直且良好接触,整个装置处于磁感应强度大小为B、方向垂直导轨所在平面向里的匀强磁场中。现将导体棒由静止释放,释放后经时间t导体棒开始匀速下滑。导体棒接入电路的电阻为R,重力加速度大小为g,不计导轨电阻与空气阻力。在该时间t内,导体棒受到的安培力对它的冲量大小为(  )
A. B. C. D.
7.(2021·湖北·武汉市黄陂区第一中学高二期中)如图所示,匀强磁场中有两个由相同导线绕成的圆形线圈、,磁场方向与线圈所在平面垂直,磁感应强度随时间均匀增大。、两线圈的半径之比为,匝数之比为。线圈中产生的感应电动势分别为和,某时刻磁通量分别为和,不考虑两线圈间的相互影响。下列说法正确的是(  )
A.,,感应电流均沿顺时针方向
B.,,感应电流均沿逆时针方向
C.,,感应电流均沿顺时针方向
D.,,感应电流均沿顺时针方向

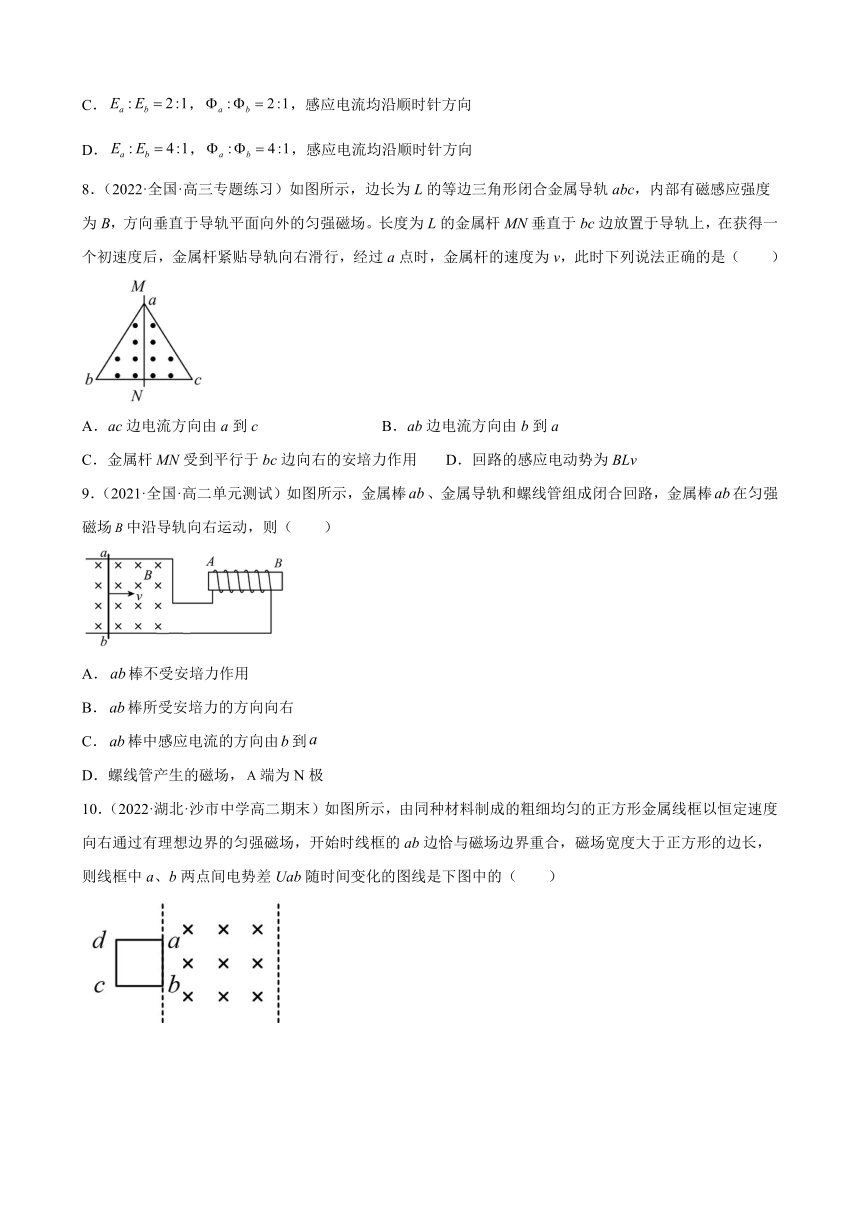

8.(2022·全国·高三专题练习)如图所示,边长为L的等边三角形闭合金属导轨abc,内部有磁感应强度为B,方向垂直于导轨平面向外的匀强磁场。长度为L的金属杆MN垂直于bc边放置于导轨上,在获得一个初速度后,金属杆紧贴导轨向右滑行,经过a点时,金属杆的速度为v,此时下列说法正确的是(  )
A.ac边电流方向由a到c B.ab边电流方向由b到a
C.金属杆MN受到平行于bc边向右的安培力作用 D.回路的感应电动势为BLv
9.(2021·全国·高二单元测试)如图所示,金属棒、金属导轨和螺线管组成闭合回路,金属棒在匀强磁场中沿导轨向右运动,则(  )
A.棒不受安培力作用
B.棒所受安培力的方向向右
C.棒中感应电流的方向由到
D.螺线管产生的磁场,端为N极
10.(2022·湖北·沙市中学高二期末)如图所示,由同种材料制成的粗细均匀的正方形金属线框以恒定速度向右通过有理想边界的匀强磁场,开始时线框的ab边恰与磁场边界重合,磁场宽度大于正方形的边长,则线框中a、b两点间电势差Uab随时间变化的图线是下图中的(  )
A.B.C. D.
11.(2022·全国·高三专题练习)一质量为m,半径为R的金属圆环,圆心为O,在O点正下方处的下方有一磁感应强度为B的匀强磁场,在圆环下落至图示位置(圆环刚好完全进入磁场)的过程中,金属圆环产生的焦耳热为Q,重力加速度为g。对圆环下列说法正确的是(  )
A.圆环进入磁场过程中感应电流方向(正对纸面)是顺时针的
B.圆环所受安培力一直增大,方向竖直向上
C.圆环所受安培力大小变化和方向均无法确定
D.圆环刚完全进入磁场时的速度为
二、填空题
12.(2021·山西·岢岚县中学校高二阶段练习)如图所示,面积为0.2 m2的100匝线圈处在匀强磁场中,磁场方向垂直于线圈平面,已知磁感应强度随时间变化的规律如图,定值电阻R1=6 Ω,线圈电阻R2=4 Ω,则ab两点的电势___________(填“>”或 “=”或 “<”),回路中的感应电动势大小为___________V。
13.(2021·安徽·合肥艺术中学 高二期中)如图所示,图1和图2为一电动势为E的电源与阻值为R的电阻(电源内阻不计),接在两间距为l的平行导轨左端,两导轨间有垂直纸面向里磁感应强度为B的匀强磁场(未画出),图1将一导体棒垂直导轨放置,图2将一导体棒与导轨成角放置,导轨与导体棒电阻不计,则两导体棒受到的安培力__________,___________,图3和图4为一电阻连在同样相距为l的两平行导轨间,导轨间有磁感应强度为B的垂直纸面向里的匀强磁场(未画出),图3将一导体棒垂直导轨放置,图4将导体棒与导轨成角放置,两导体棒均以平行于导轨方向的速度v向右运动,则感应电动势_____(选题“>”,“<”或“=”)。
14.(2020·天津·耀华中学高二期末)如图所示,两根平行光滑长直金属导轨,其电阻不计,导轨间存在垂直于导轨平面向里的匀强磁场。导体棒ab和cd跨在导轨上,ab的电阻大于cd的电阻。当cd棒在水平拉力作用下匀速向右滑动时,ab棒在水平拉力作用下保持静止,则ab棒两端电压和cd棒两端电压相比,_______,拉力和相比,_______(均选填“>”、“=”或“<”)。
三、解答题
15.(2022·宁夏·石嘴山市第一中学高二期末)如图(a)所示,一个电阻值为R,匝数为n的圆形金属线圈与阻值为2R的电阻ab连接成闭合回路,线圈的半径为r。在线圈的圆形区域内存在垂直于线圈平面向里的匀强磁场,磁感应强度B随时间t变化的关系图线如图(b)所示。图线与横、纵轴的截距分别为t0和B0。导线的电阻不计。求:
(1)通过电阻ab上的电流方向;
(2)通过电阻ab上的电流大小。
16.(2022·江西抚州·高二期末)如图所示,间距为l的光滑平行金属导轨M、N固定在水平面上,导轨处在磁感应强度大小为B、方向竖直向上的范围足够大的匀强磁场中,导轨左端连有阻值为2r的定值电阻,长度也为l、质量为m、电阻为r的金属棒垂直于导轨水平放置。某时刻开始,金属棒在水平向右的恒力F作用下由静止从位置OO'开始运动,当金属棒到达虚线PP'位置时,速度大小变为v,此过程中金属棒上产生的焦耳热为。金属棒运动过程中始终与导轨垂直且接触良好,导轨电阻不计,重力加速度为g。求:
(1)OO'与PP'间的距离s;
(2)金属棒从OO'到PP'的过程中通过金属棒的电荷量q以及该过程所需的时间t。
17.(2022·浙江舟山·高二期末)电磁弹射是我国最新研究的重大科技项目,创造了世界领先的关键技术,原理可用下述模型说明。如图甲所示,虚线MN右侧存在一个竖直向上的匀强磁场,边长L的正方形单匝金属线框abcd放在光滑水平面上,电阻为R,质量为m,ab边在磁场外侧紧靠MN虚线边界。t=0时起磁感应强度B随时间t的变化规律是B=B0+kt(k为大于零的常数)同时用一水平外力使线圈处于静止状态,空气阻力忽略不计。
(1)求线框中的感应电流的大小和方向;
(2)写出所加水平外力随时间变化的表达式;
(3)求0到t0时间内通过导线截面的电荷量q;
(4)若用相同的金属线绕制相同大小的n匝线框,并在线框上加一质量为M的负载物,如图乙所示,当t=t0时撤去外力释放线框,求刚撤去外力时线框的加速度大小。
试卷第1页,共3页
参考答案:
1.D
2.C
3.A
4.C
5.C
6.C
7.A
8.B
9.C
10.A
11.D
12. > 20
13. =
14. = =
15.(1)b→a;(2)
16.(1);(2),
17.(1),沿顺时针方向;(2);(3);(4)
