第十六章电流做功与电功率强化练习 2021-2022学年沪科版物理九年级全一册

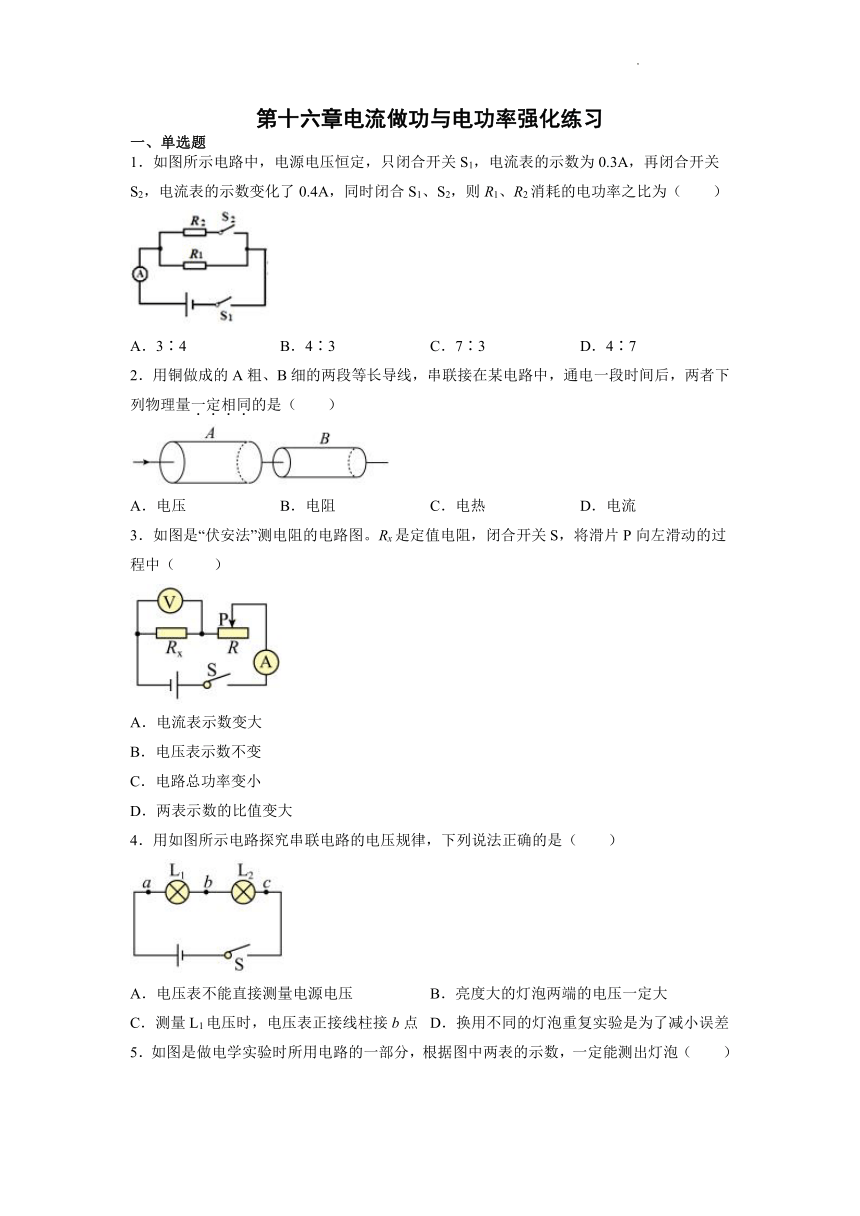

第十六章电流做功与电功率强化练习
一、单选题
1．如图所示电路中，电源电压恒定，只闭合开关S1，电流表的示数为0.3A，再闭合开关S2，电流表的示数变化了0.4A，同时闭合S1、S2，则R1、R2消耗的电功率之比为（　　）
A．3∶4 B．4∶3 C．7∶3 D．4∶7
2．用铜做成的A粗、B细的两段等长导线，串联接在某电路中，通电一段时间后，两者下列物理量一定相同的是（　　）
A．电压 B．电阻 C．电热 D．电流
3．如图是“伏安法”测电阻的电路图。Rx是定值电阻，闭合开关S，将滑片P向左滑动的过程中（ ）
A．电流表示数变大
B．电压表示数不变
C．电路总功率变小
D．两表示数的比值变大
4．用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　）
A．电压表不能直接测量电源电压 B．亮度大的灯泡两端的电压一定大
C．测量L1电压时，电压表正接线柱接b点 D．换用不同的灯泡重复实验是为了减小误差

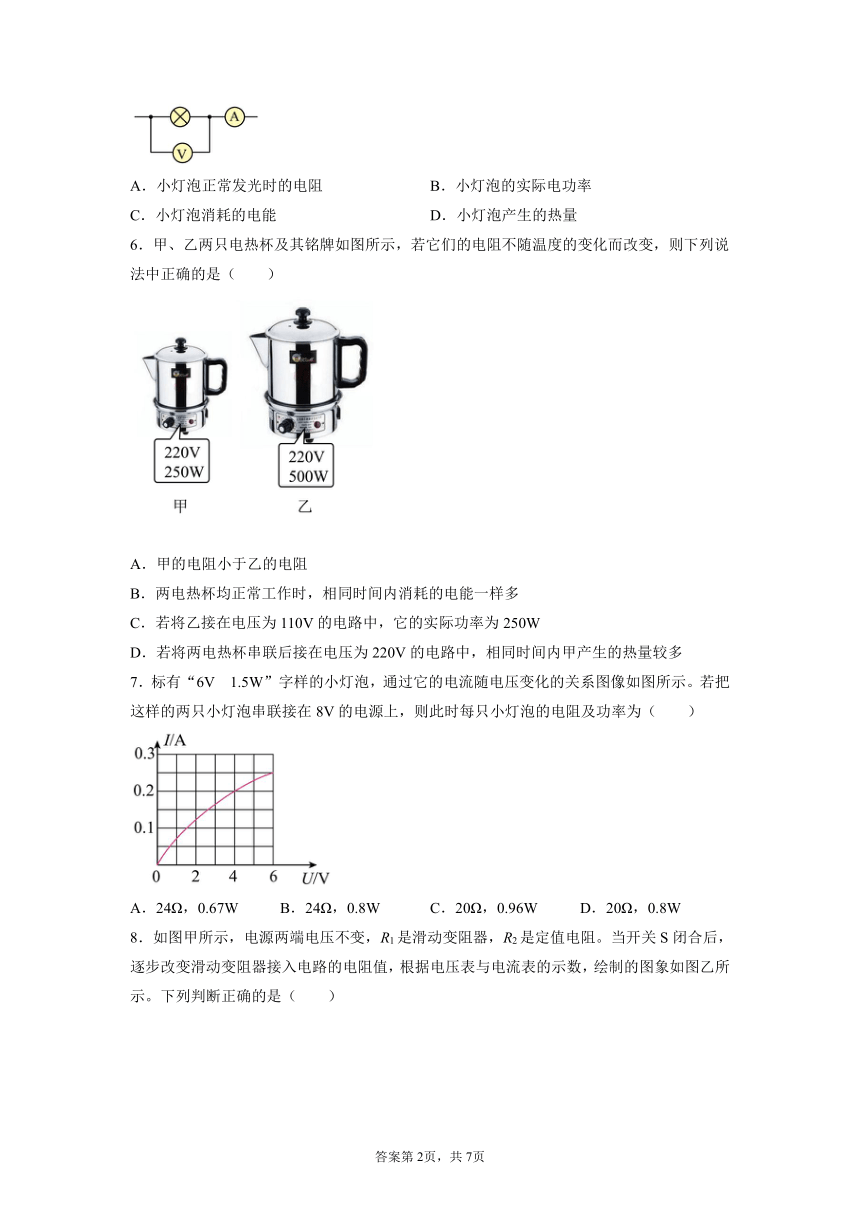

5．如图是做电学实验时所用电路的一部分，根据图中两表的示数，一定能测出灯泡（ ）
A．小灯泡正常发光时的电阻 B．小灯泡的实际电功率
C．小灯泡消耗的电能 D．小灯泡产生的热量
6．甲、乙两只电热杯及其铭牌如图所示，若它们的电阻不随温度的变化而改变，则下列说法中正确的是（　　）
A．甲的电阻小于乙的电阻
B．两电热杯均正常工作时，相同时间内消耗的电能一样多
C．若将乙接在电压为110V的电路中，它的实际功率为250W
D．若将两电热杯串联后接在电压为220V的电路中，相同时间内甲产生的热量较多
7．标有“6V 1.5W”字样的小灯泡，通过它的电流随电压变化的关系图像如图所示。若把这样的两只小灯泡串联接在8V的电源上，则此时每只小灯泡的电阻及功率为（　　）
A．24Ω，0.67W B．24Ω，0.8W C．20Ω，0.96W D．20Ω，0.8W

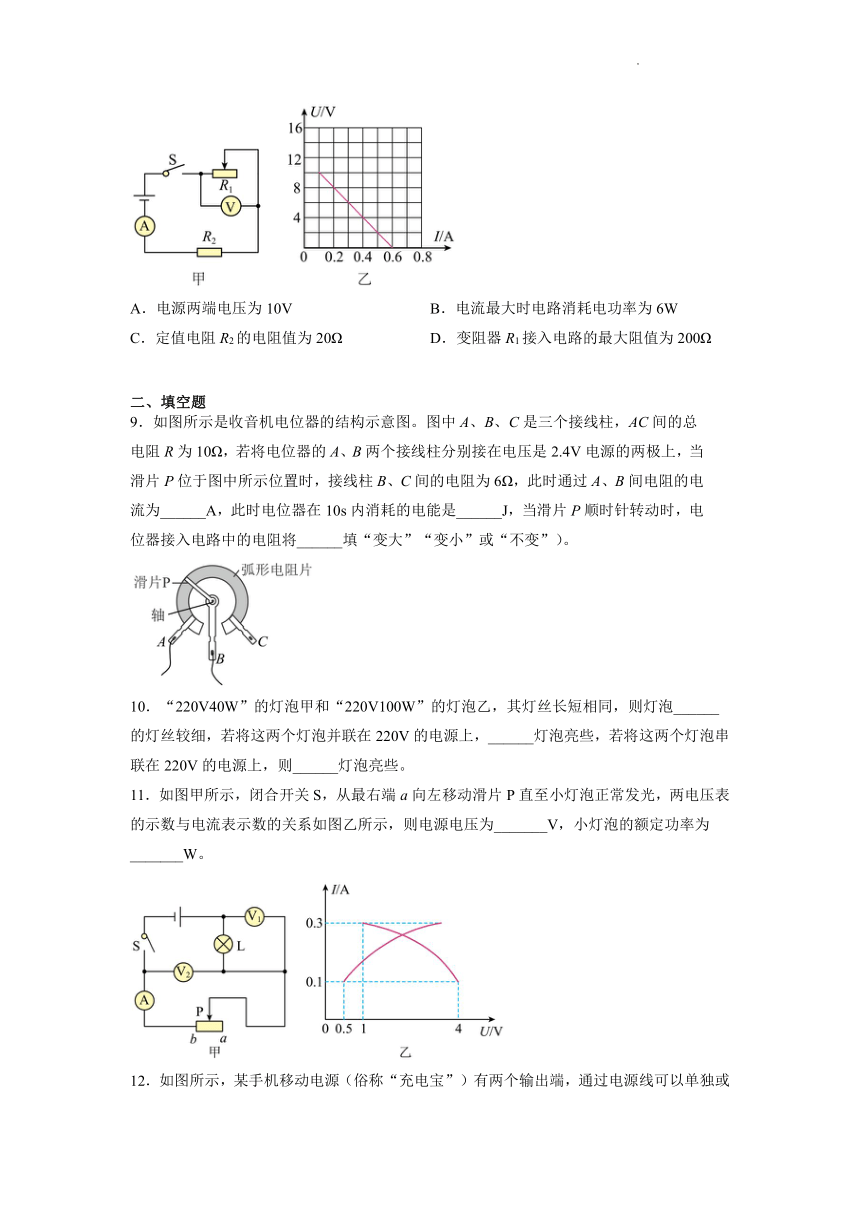

8．如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断正确的是（　　）
A．电源两端电压为10V B．电流最大时电路消耗电功率为6W
C．定值电阻R2的电阻值为20Ω D．变阻器R1接入电路的最大阻值为200Ω
二、填空题
9．如图所示是收音机电位器的结构示意图。图中A、B、C是三个接线柱，AC间的总电阻R为10Ω，若将电位器的A、B两个接线柱分别接在电压是2.4V电源的两极上，当滑片P位于图中所示位置时，接线柱B、C间的电阻为6Ω，此时通过A、B间电阻的电流为______A，此时电位器在10s内消耗的电能是______J，当滑片P顺时针转动时，电位器接入电路中的电阻将______填“变大”“变小”或“不变”）。
10．“220V40W”的灯泡甲和“220V100W”的灯泡乙，其灯丝长短相同，则灯泡______的灯丝较细，若将这两个灯泡并联在220V的电源上，______灯泡亮些，若将这两个灯泡串联在220V的电源上，则______灯泡亮些。
11．如图甲所示，闭合开关S，从最右端a向左移动滑片P直至小灯泡正常发光，两电压表的示数与电流表示数的关系如图乙所示，则电源电压为_______V，小灯泡的额定功率为_______W。
12．如图所示，某手机移动电源（俗称“充电宝”）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联，该充电宝最多可以为“额定电压 5V，额定容量4000mA·h”的手机电池充满电______次（忽略能量损失）。
13．为测量额定电压为U0的小灯泡额定功率，物理科代表设计了图所示的电路（R0为已知的定值电阻，R为滑动变阻器）。
（1）断开开关S1，闭合开关S2，移动滑动变阻器滑片P，当电流表示数为______时，小灯泡恰好正常发光；
（2）保持滑动变阻器滑片P位置不变，闭合开关S1，断开开关S2，记下电流表示数为I；
（3）推导出小灯泡L的额定功率表达式P额＝______（用物理量U0、R0和I表示）。
14．电动自行车越来越受到人们的背睐。电动车使用前要先对车上的畜电池充电，将电能转化为 _____能；骑车时，电动机对车提供动力，是电能转化为 _____能。
15．如图所示，将“6V 3W”的灯和“6V 6W”的灯串联在同一个电路中，假设灯丝电阻值不随温度的变化而变化，现要使其中一盏灯长时间正常发光，则电源电压是___________V，电路的总功率是___________W。
三、实验题
16．小聪同学在“测量小灯泡电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为3.8V，电阻约为8Ω；
（1）请用笔画线代替导线将实物电路连接完整______（要求：闭合开关前，变阻器滑片放在最左端）；
（2）小聪同学调节滑动变阻器，进行了几次实验，得到部分U和I的数据如下表所示；
实验次数 1 2 3 4 5
U/V 1.0 2.0 3.0 3.8 4.2
I/A 0.20 0.40 0.47 0.50 0.52
亮度 不亮 不亮 很暗 正常 很亮
分析数据可知，该小灯泡的额定功率为______W；
（3）小聪同学继续调节滑动变阻器时，把灯丝烧断了（其他器材均完好），则他会观察到电压表______和电流表的示数情况是______。
17．图A是探究“不同物质吸热能力”的实验；图B是探究“电流产生的热量与哪些因素有关”的实验，其中R1>R2。
（1）探究“不同物质吸热能力”的实验时，图A中两个烧杯中的液体应为质量相同的 _________ 种类的液体，甲、乙加热器的规格 _________ 。（以上两空均选填“相同”或“不同”）。实验中两种液体吸收热量的多少可通过 _________ （选填序号“液体升高的温度”或“加热时间”）来比较。
（2）探究“电流产生的热量与哪些因素有关”的实验时，图B中两个烧瓶内的液体应为质量相同，种类 _________ 的液体（选填“相同”或“不同”）。实验中电阻丝放出热量的多少，是通过 _________ 来进行判断的（选填“液体升高的温度”或“加热时间”）来比较。
（3）图B所示实验中，闭合开关，经过一定的时间，用电阻丝R1加热的液体温度升高了，用电阻丝R2加热的液体温度升高了，那么_______（选填“ > ”、“ < ”或“ = ”）。
（4）图B所示实验中，闭合开关，移动滑动变阻器的滑片，使电路中的电流变成实验（3）中电流的2倍，且通电时间与（3）保持相同。这次用电阻丝R1加热的液体温度升高量为，实验发现大于，说明电流产生的热量与电流 _________ （选填“成”或“不成”）正比关系。为了得到更为普遍和精确的规律，你对此实验的建议是 _________ 。
四、计算题
18．如图所示，L是标有“24V 60W”的灯泡，电源电压为32V。若确保灯泡正常工作，求：
（1）滑动变阻器接入电路的阻值；
（2）灯泡正常工作时滑动变阻器消耗的电功率；
（3）灯泡灯丝的电阻随温度升高而增大，某一时刻，灯丝电阻是正常发光时的2.5倍，若滑动变阻器的最大阻值为50Ω，求此时电路消耗的最小总功率。（结果保留一位小数）
19．如图所示电路中，电源电压保持不变，灯泡L标有“8V 4W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.7A．求：
（1）此时通过灯泡L的电流；
（2）定值电阻R的阻值。
参考答案
1．A
2．D
3．A
4．B
5．B
6．D
7．D
8．C
9．0.6 14.4 变大
10．甲 乙 甲
11． 0.1 3000
12． 0.5 100
13． 串联 0.75
14．化学 机械
15．9 4.5
16． 1.9W 电压表示数接近6V 电流表示数为0
17．不同 相同 加热时间 相同 液体升高的温度 ＞ 不成 移动滑动变阻器的滑片，多做几次实验，画图像找规律
18（1）3.2Ω；（2）20W；（3）13.8W
19．0.5A 40Ω
答案第1页，共2页
