地球的圈层结构
第一章　宇宙中的地球

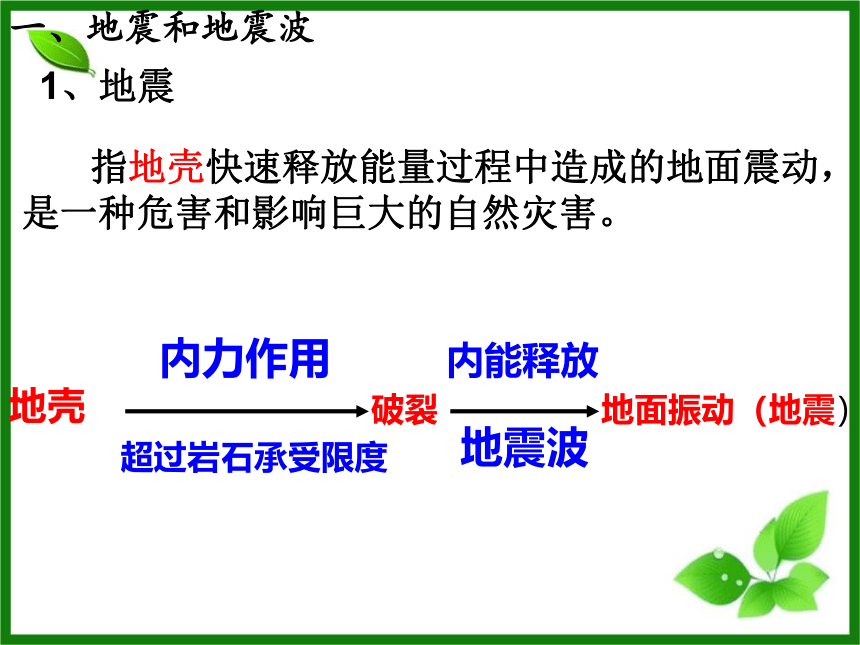

一、地震和地震波
地壳
内力作用
超过岩石承受限度
破裂
内能释放
地震波
地面振动（地震）
指地壳快速释放能量过程中造成的地面震动，是一种危害和影响巨大的自然灾害。
1、地震

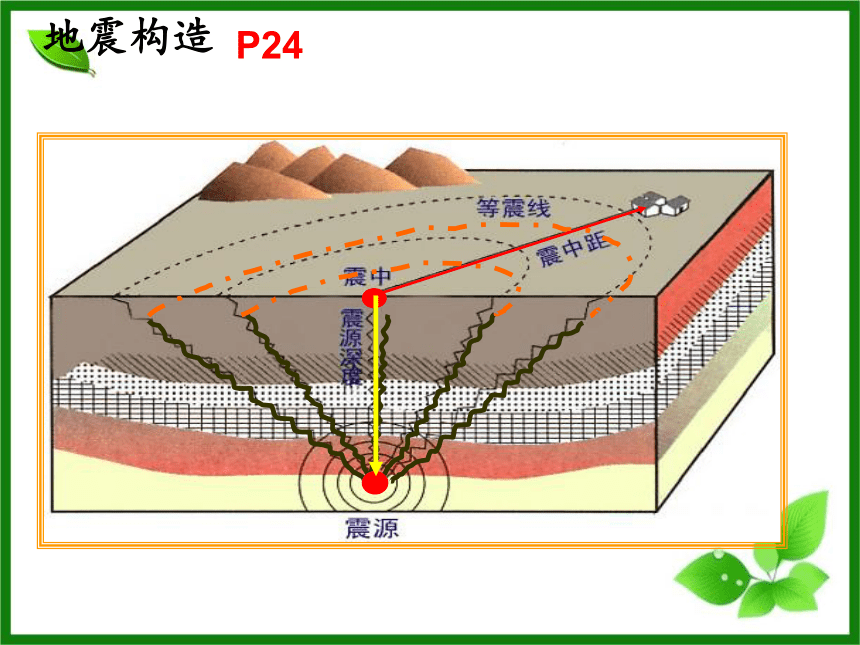

地震构造
P24

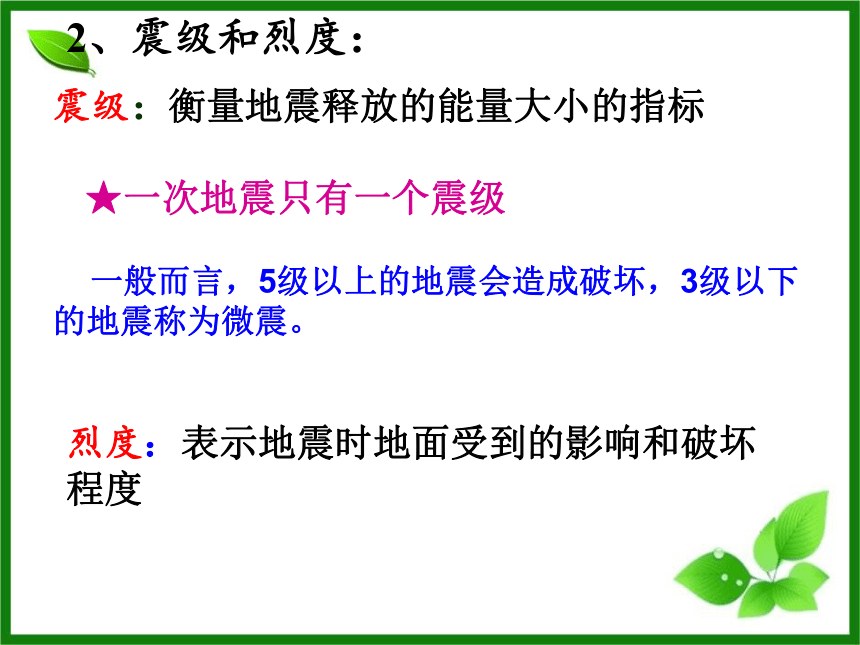

2、震级和烈度：
震级：衡量地震释放的能量大小的指标
★一次地震只有一个震级
一般而言，5级以上的地震会造成破坏，3级以下的地震称为微震。
烈度：表示地震时地面受到的影响和破坏程度

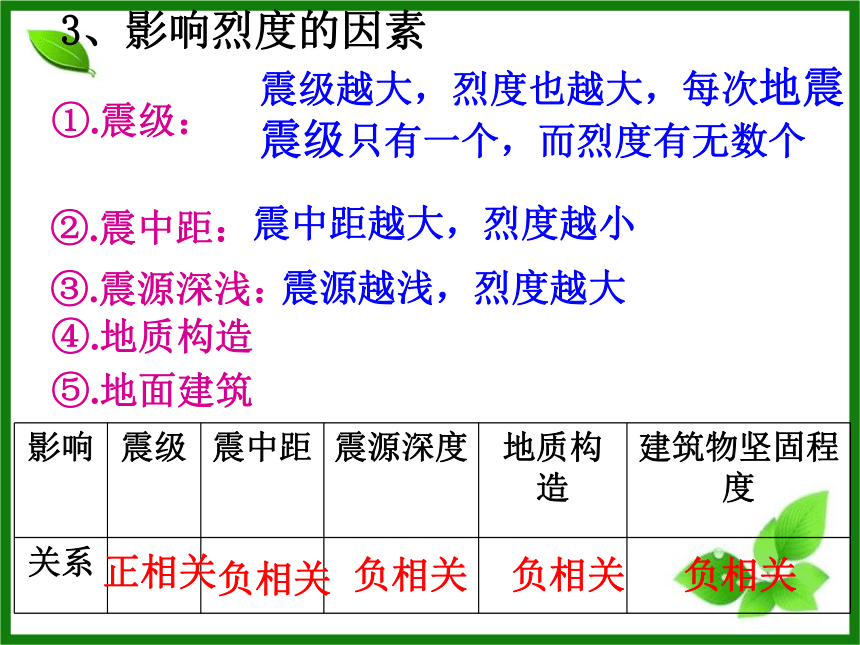

3、影响烈度的因素
①.震级：
震级越大，烈度也越大，每次地震震级只有一个，而烈度有无数个
②.震中距：
震中距越大，烈度越小
③.震源深浅：
震源越浅，烈度越大
④.地质构造
⑤.地面建筑
影响 震级 震中距 震源深度 地质构造 建筑物坚固程度
关系
正相关
负相关
负相关
负相关
负相关

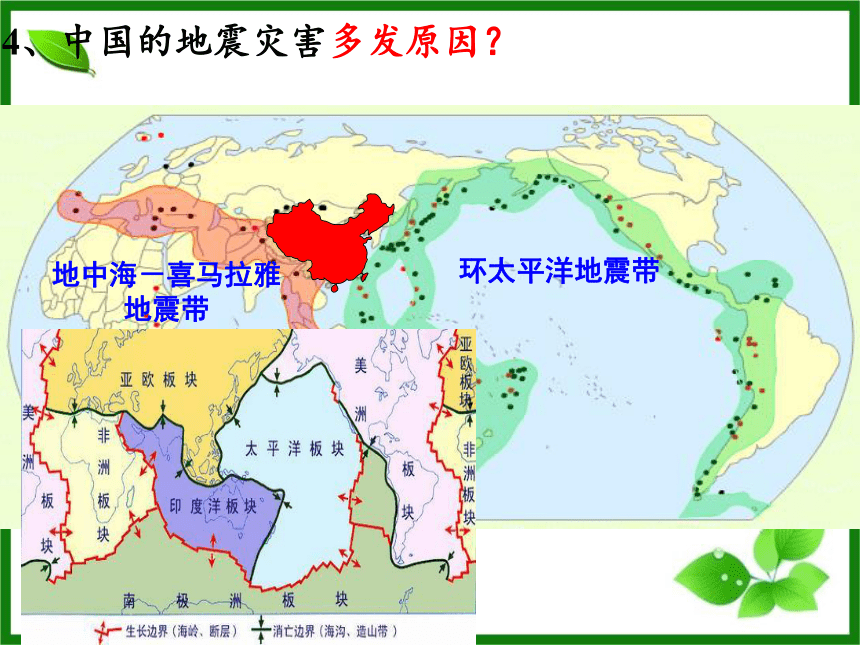

4、中国的地震灾害多发原因？
地中海－喜马拉雅地震带
环太平洋地震带

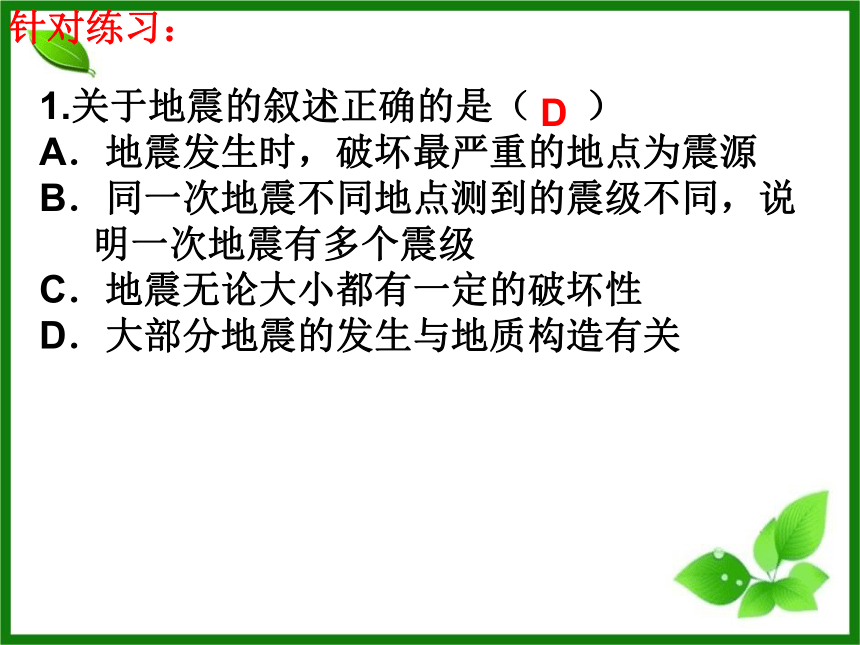

针对练习：
1.关于地震的叙述正确的是（ ）
A．地震发生时，破坏最严重的地点为震源
B．同一次地震不同地点测到的震级不同，说
明一次地震有多个震级
C．地震无论大小都有一定的破坏性
D．大部分地震的发生与地质构造有关
D
二、地球的内部圈层

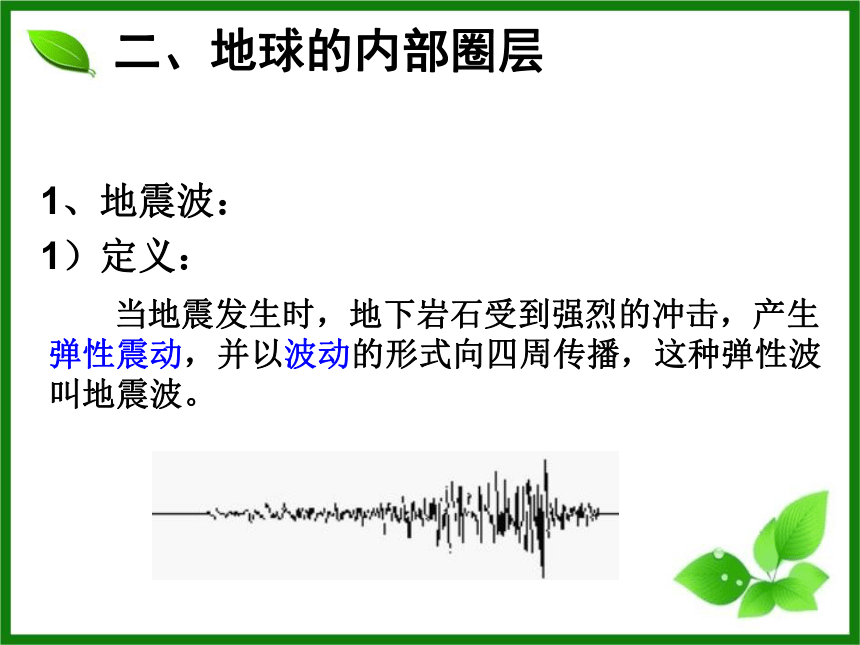

1、地震波：
1）定义：
当地震发生时，地下岩石受到强烈的冲击，产生弹性震动，并以波动的形式向四周传播，这种弹性波叫地震波。
纵波
（P波）
横波
（S波）

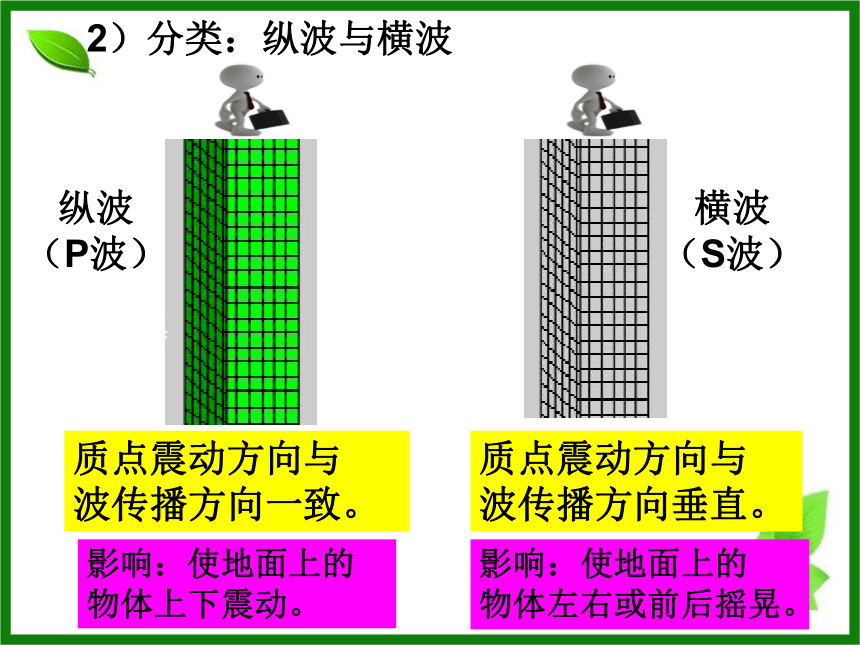

2）分类：纵波与横波
质点震动方向与
波传播方向一致。
质点震动方向与
波传播方向垂直。
影响：使地面上的
物体上下震动。
影响：使地面上的
物体左右或前后摇晃。

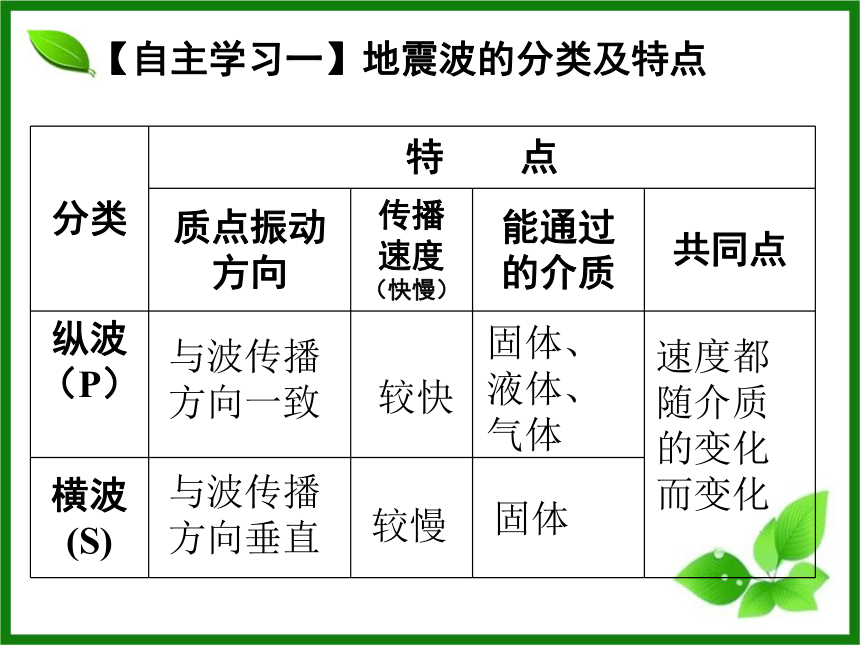

【自主学习一】地震波的分类及特点
分类 特 点 质点振动方向 传播 速度 （快慢） 能通过 的介质 共同点
纵波（P）
横波(S) 与波传播方向一致
与波传播方向垂直
较快
较慢
固体、液体、气体
固体
速度都随介质的变化而变化
【探究一】
1、体育课时地震突然发生，操场上的同学们先感到上下震动还是左右晃动？后来呢？为什么？
2、如果在海里游泳时地震突然发生了，你感觉上下震动还是左右晃动？为什么？
先上下震动，后上下左右震动。
原因：纵波的传播速度比横波的快。
只上下震动。
原因：纵波能在液体中传播，横波不能。
地震小常识
地震时先感到P波，破坏性不是很强。后是S波，破坏强烈。从感觉到P波到S波，时间短则几秒，长则一分钟，应利用好地震波时间差立即逃生。

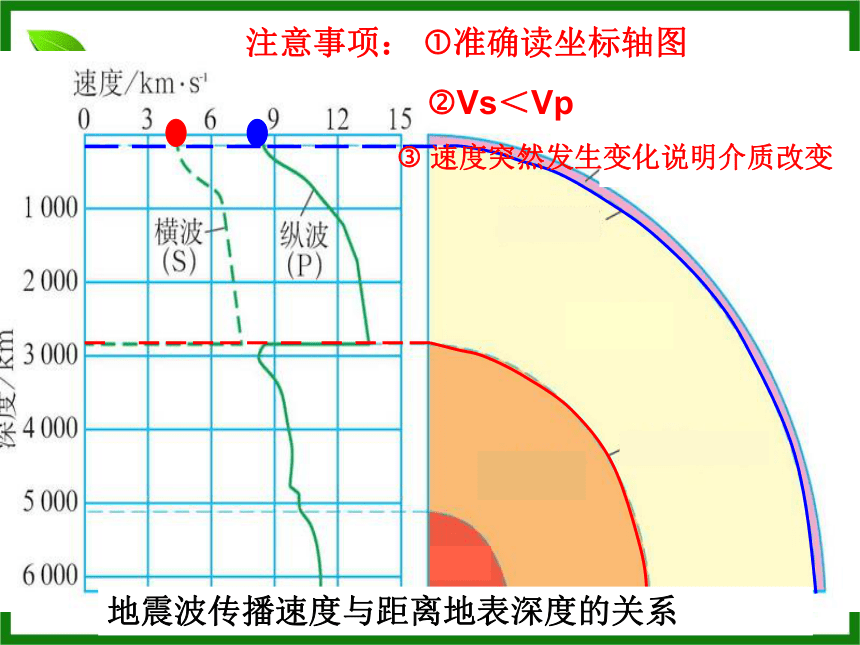

地震波传播速度与距离地表深度的关系
注意事项： 准确读坐标轴图
Vs＜Vp
速度突然发生变化说明介质改变
莫霍界面
33km
古登堡界面
2900km
地震波传播速度与距离地表深度的关系
地核
地球内部圈层的划分
【探究二】
在莫霍界面处，地震波的速度变化？
在古登堡界面处，地震波的速度变化？
结论：
莫霍界面：P、S波速都明显增加； 古登堡界面：P波速急剧下降（后增大），S波完全消失。
莫：33km
古：2900km
古登堡界面处S波完全消失
说明介质状态发生怎样改变？
由固态变为液态
【自主学习二】
1.地壳：
地壳的范围
厚度及变化规律
组成元素
分层
地壳
大陆地壳：双层
大洋地壳：单层
莫霍界面
上层： 硅铝层（Si，Al；ρ小）
下层：硅镁层（Mg，Fe；ρ大）
地幔
概括地壳的结构特点
a、地壳厚度不均；
b、硅铝层的不连续分布。
1. 下列地区中，地壳厚度最小的是（ ）
A喜马拉雅山
B 黄土高原
C 大西洋
D 刚果盆地
C
诊断练习：
岩石圈：地壳和上地幔顶部（软流层以上）
2.地幔：
地幔的范围、
深度、组成
分层
软流层的位置
岩石圈的范围
【自主学习二】
软流层：上地幔的上部
3、地核：
地核的范围、
深度
组成物质
分层
外核:呈液体或熔融
态，横波不能通过。
内核:呈固态,纵波
速度突然增加。
【自主学习二】
二、地球的外部圈层
大气圈上界是2000-3000 km处。
外部 圈层 概念 组成 其他
大 气 圈 由____和悬浮物组成的包围地球的复杂系统。 气体、悬浮物质，主要成分是__和___。 大气圈上界是__________ km处。
水 圈 地球表层水体构成的 但 按形态分： 按存在位置和状态分： 水圈里的水处于
生 物 圈 地球表层生物及其生存环境的_____。 ___是生态系统的主体和最活跃的因素。
二、地球的外部圈层
【自主学习三】
气体
生物
2000-3000
氧
氮
总称
海洋水、陆地
水、大气水、生物水
液态水、固态水、
气态水
连续
不规则
的圈层
不间断的循环运动
之中。
大气圈的底部、水圈的全部、
岩石圈的上部。
地球外部圈层之间有无明显界限？相互之间有什么关系？
各外部圈层之间相互渗透、相互制约，
形成人类赖以生存和发展的自然环境。
大 气 圈
水 圈
大 气 圈
生 物 圈
岩石圈
【探究三】
读地球四个圈层构成示意图，分析A、B、C分别代表什么圈层？
C
大
气
圈
A
B
生物圈
水圈
岩石圈
理论依据
生物圈包含：
大气圈的底部、
水圈的全部、
岩石圈的上部
B
读地球四个圈层构成的示意图
大气圈
A
C
4、分析A、B、C分别代表什么圈层？
5、B层是一个（ ）
A、不连续，有规则的圈层 B、连续、不规则的圈层 C、连续、有规则的圈层 D、不连续、不规则的圈层
6、A层不同于其他圈层的特点是（ ）
①只有A圈层具有生命存在的条件 ②不单独占有空间，渗透于其他圈层之中 ③占有独立空间，厚度约为300多米 ④地球上非常活跃的特殊圈层
A、 ① ② B、 ② ③ C 、③ ④ D、 ② ④
B
D
生物圈、水圈、岩石圈
地球的圈层结构
内部圈层
外部圈层
划分依据
组成
地震波
波
波
界面
界面
纵
横
地壳
地幔
地核
莫霍
古登堡
大气圈
水圈
生物圈
小结
【随堂练习】
1.有关地震波的叙述正确的是（ ）
A .地震波是一种无线电波
B .纵波传到古登堡面时完全消失
C .纵波和横波传播速度在莫霍面都明显减少
D .从震源发生的地震波，纵波比横波先到达地面
2.有关岩石圈的叙述，正确的是（ ）
A.岩石圈属于地壳的一部分，是由岩石构成的
B.岩石圈属于上地幔的一部分
C.岩石圈与生物圈关系密切
D.岩石圈的上部是软流层
D
C
3.地震发生时，坐在(震中上)湖中小船里的人（ ）
A.先感到上下颠簸，后感到左右、前后摇晃
B.只感到上下颠簸
C.先感到左右、前后摇晃，后感到上下颠簸
D.只感到左右、前后摇晃
4.在莫霍界面以下（ ）
A.纵波和横波传播速度都增加
B.纵波传播速度下降，横波传播速度增加
C.纵波和横波传播速度都下降
D.纵波传播速度增加，横波传播速度下
B
A
5.有关地球外部圈层的说法，正确的是（ ）
A.大气圈是由大气组成的简单的系统
B.水圈是一个连续不规则的圈层
C.生物圈包括大气圈的全部、水圈的全部
D.地球的外部圈层之间关系密切，但和地球的内部圈
层没有关系
B
6.读图回答下列问题。
横波
纵波
莫霍界面
古登堡界面
地壳
外核
纵波的传播速度突然下降，横波完全消失
（1）地震波：E________，F_______。
（2）不连续界面：A________，B_______________。
（3）圈层；D________，C________。
（4）地震波在经过B界面时传播速度有什么变化
巩固练习：
读图回答问题。
(1)莫霍界面是字母　　　　表示的两层之间的界面，古登堡界面是字母　　　　表示的两层之间的界面。
(2)地壳由图中字母　　　　表示的
层次构成，主要特点是　　　　　　　　　　。
(3)上地幔由图中字母　　　　表示的层次构成。被认为岩浆发源地的层次是 层，在图中用字母 表示。图中A、B、C组成的圈层叫做　　　　。
CDE
F、G
A、B
厚度不均和硅铝层的不连续分布状态
B、C
D
岩石圈
软流
【概念辩析】地壳、软流层与岩石圈
地壳的范围是在地表以下、莫霍界面以上的部分。
软流层是岩浆的主要发源地，位于上地幔上部。
岩石圈是地壳和上地幔的顶部，即软流层以上。
三者关系：岩石圈=地壳十上地慢顶部＝软流层以上。
【研究学习二】除了依靠地震波，想一想还能通过哪些渠道或方法获取地球内部的信息？
改进钻探技术、
火山喷出物、温泉、喷泉等
读“某地地震波速度随深度的变化图”，完成：
1、图中曲线表示的地震波是：（ ）
A、纵波 B、横波
C、纵波和横波
D、无法判断
2、该地莫霍界面大约位于地下：（ ）
A、5Km处 B、17Km处
C、33Km处 D、2900Km处
B
A
