第1章 磁场力与现代科技 单元优化训练卷
一、单选题
1．（2021·山东省青岛第五十八中学高二期中）如图所示，在直角三角形区域（含边界）内存在垂直于纸面向外的匀强磁场，磁感应强度大小为，，，边长，一个粒子源在点将质量为、电荷量为的带正电粒子以大小和方向不同的速度射入磁场，在磁场中运动时间最长的粒子中，速度的最大值是（　　）
A． B．
C． D．
2．（2022·湖南省隆回县第二中学高三阶段练习）如图所示，两根通电长直导线a、b平行放置，a、b中的电流大小分别为I和2I，a、b间的距离为r。在与a、b共面的平面内再放入通电长直导线c后，使a、b，c所受磁场力都为零，已知通电长直导线周围的磁感应强度大小与电流成正比，与该点到通电长直导线的距离成反比，下列说法正确的是（　　）
A．c应放在b的右侧距离为r处 B．c应放在a、b的正中间
C．c的电流方向应与a相同 D．c的电流大小应为2I
3．（2022·福建·模拟预测）回旋加速器工作原理示意图如图所示，磁感应强度为B的匀强磁场与盒面垂直，两盒间的狭缝很小，粒子穿过的时间可忽略，它们接在电压为U、频率为f的交流电源上，若A处粒子源产生的质子在加速器中被加速，下列说法正确的是（　　）
A．若只增大交流电压U，则质子获得的最大动能增大
B．若只增大交流电压U，则质子在回旋加速器中运行时间会变短
C．若磁感应强度B增大，交流电频率f必须适当减小才能正常工作
D．不改变磁感应强度B和交流电频率f，该回旋加速器也能用于加速α粒子
4．（2022·安徽省六安中学高二期末）如图所示，在平面直角坐标系xOy中，a、b为两根与纸面垂直的长直导线，其横截面位于等边三角形的两个顶点上，a、b导线中通有大小相同的电流，方向如图所示。电子从c点沿垂直纸面的方向向外运动，则该电子所受洛伦兹力的方向是（　　）
A．x轴的正方向
B．x轴的负方向
C．y轴的正方向
D．y轴的负方向
5．（2022·北京·中央民族大学附属中学高三阶段练习）如图所示，在xOy平面的第一象限内存在方向垂直纸面向里、磁感应强度大小为B的匀强磁场。一带电粒子从y轴上的M点射入磁场，速度方向与y轴正方向的夹角θ=45°。粒子经过磁场偏转后在N点（图中未画出）垂直穿过x轴。已知OM=a，粒子电荷量为q，质量为m，重力不计。则（　　）
A．粒子带正电荷
B．粒子速度大小为
C．粒子在磁场中运动的轨道半径为a
D．N与O点相距

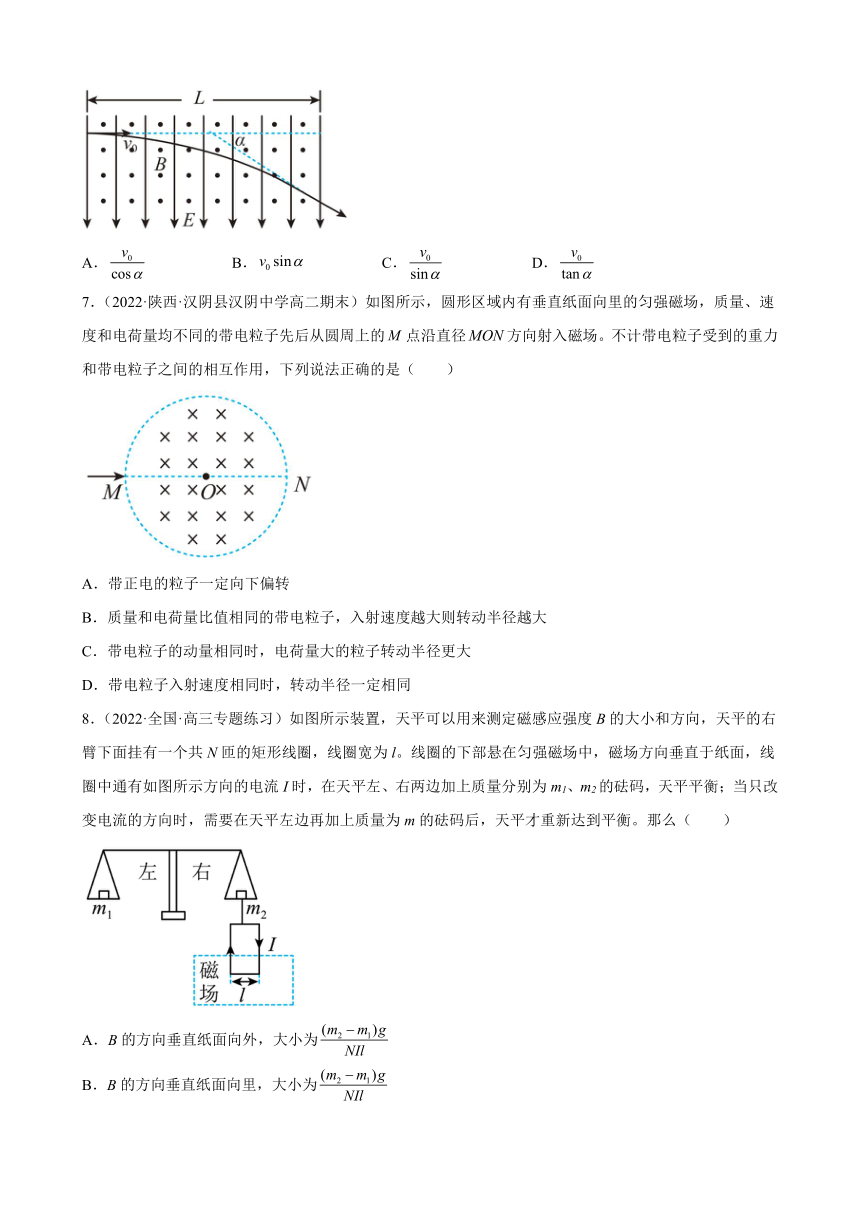

6．（2022·江西·九江一中高二开学考试）如图所示，一个带电粒子两次以同样的垂直于场线的初速度分别穿越匀强电场区和匀强磁场区，场区的宽度均为L，偏转角度均为，则等于（不计重力）（　　）
A． B． C． D．
7．（2022·陕西·汉阴县汉阴中学高二期末）如图所示，圆形区域内有垂直纸面向里的匀强磁场，质量、速度和电荷量均不同的带电粒子先后从圆周上的点沿直径方向射入磁场。不计带电粒子受到的重力和带电粒子之间的相互作用，下列说法正确的是（　　）
A．带正电的粒子一定向下偏转
B．质量和电荷量比值相同的带电粒子，入射速度越大则转动半径越大
C．带电粒子的动量相同时，电荷量大的粒子转动半径更大
D．带电粒子入射速度相同时，转动半径一定相同
8．（2022·全国·高三专题练习）如图所示装置，天平可以用来测定磁感应强度B的大小和方向，天平的右臂下面挂有一个共N匝的矩形线圈，线圈宽为l。线圈的下部悬在匀强磁场中，磁场方向垂直于纸面，线圈中通有如图所示方向的电流I时，在天平左、右两边加上质量分别为m1、m2的砝码，天平平衡；当只改变电流的方向时，需要在天平左边再加上质量为m的砝码后，天平才重新达到平衡。那么（　　）
A．B的方向垂直纸面向外，大小为
B．B的方向垂直纸面向里，大小为
C．B的方向垂直纸面向外，大小为
D．B的方向垂直纸面向里，大小为

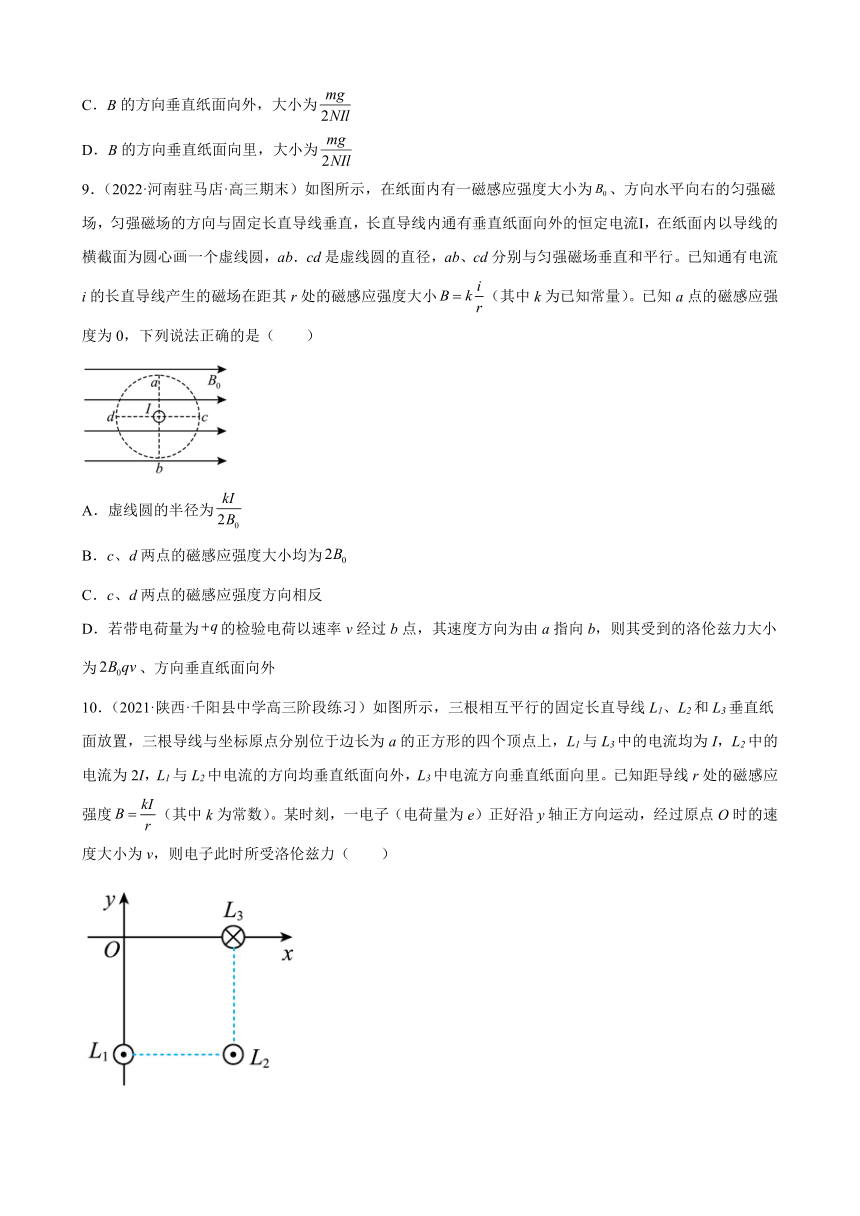

9．（2022·河南驻马店·高三期末）如图所示，在纸面内有一磁感应强度大小为、方向水平向右的匀强磁场，匀强磁场的方向与固定长直导线垂直，长直导线内通有垂直纸面向外的恒定电流Ⅰ，在纸面内以导线的横截面为圆心画一个虚线圆，ab．cd是虚线圆的直径，ab、cd分别与匀强磁场垂直和平行。已知通有电流i的长直导线产生的磁场在距其r处的磁感应强度大小（其中k为已知常量）。已知a点的磁感应强度为0，下列说法正确的是（　　）
A．虚线圆的半径为
B．c、d两点的磁感应强度大小均为
C．c、d两点的磁感应强度方向相反
D．若带电荷量为的检验电荷以速率v经过b点，其速度方向为由a指向b，则其受到的洛伦兹力大小为、方向垂直纸面向外
10．（2021·陕西·千阳县中学高三阶段练习）如图所示，三根相互平行的固定长直导线L1、L2和L3垂直纸面放置，三根导线与坐标原点分别位于边长为a的正方形的四个顶点上，L1与L3中的电流均为I，L2中的电流为2I，L1与L2中电流的方向均垂直纸面向外，L3中电流方向垂直纸面向里。已知距导线r处的磁感应强度（其中k为常数）。某时刻，一电子（电荷量为e）正好沿y轴正方向运动，经过原点O时的速度大小为v，则电子此时所受洛伦兹力（　　）
A．方向垂直纸面向里，大小为
B．方向垂直纸面向里，大小为
C．方向垂直纸面向外，大小为
D．方向垂直纸面向外，大小为
11．（2022·全国·高三课时练习）一直导管的横截面是半径为R的圆，如图所示，该直导管（导管壁的厚度可忽略）水平放置在磁感应强度大小为B的匀强磁场中，磁场方向垂直纸面向里；沿导管向左流动的液体中含有一种质量为m、电荷量为+q的带电微粒，微粒受磁场力影响发生偏转，导管上、下壁a、b两点间最终形成稳定电势差Uab，导管内部的电场可看作匀强电场，忽略浮力，重力不可忽略，重力加速度为g，则液体流速和a、b两点间电势差Uab的正负为 （　　）
A． ，Uab为正 B．，Uab为正
C．，Uab为负 D．，Uab为负
二、填空题
12．（2021·江苏·高三专题练习）在赤道附近的地磁场可看做是沿南北方向的匀强磁场，磁感应强度的大小是0.5×10-4T。如果赤道上有一根沿东西方向的直导线，长15m，通有从东向西的电流10A，问地磁场对这根导线的作用力大小为______，方向为______。
13．（2020·全国·高二课时练习）在匀强磁场中，有一段5cm的导线跟磁场垂直。当导线通过的电流是1A时，受磁场的作用力是0.1N，那么磁感应强度B是____T；现将导线长度增大为原来的3倍，通过它的电流减小为原来的一半，那么导线受磁场的作用力为______N。
14．（2021·福建·高三专题练习）分析航天探测器中的电子束运动轨迹可知星球表面的磁场情况。在星球表面某处，探测器中的电子束垂直射入磁场。在磁场中的部分轨迹为图中的实线，它与虚线矩形区域ABCD的边界交于a、b两点。a点的轨迹切线与AD垂直，b点的轨迹切线与BC的夹角为。已知电子的质量为m，电荷量为e，电子从a点向b点运动，速度大小为v0，矩形区域的宽度为d，此区域内的磁场可视为匀强磁场。据此可知，星球表面该处磁场的磁感应强度大小为___________，电子从a点运动到b点所用的c时间为___________。
三、解答题
15．（2022·云南·昆明一中一模）如图所示，一边长为d=3.6m的正方形区域ABCD内，有一垂直于纸面向里的匀强磁场，磁感应强度B=1.0×10-3T。在AB的上方有一竖直向下的匀强电场，场强E=5.0×102N/C, AB为电场、磁场的分界线。在DA的延长线上距离A点间距为x的O点有一比荷为1.0×109C/kg的带正电的粒子由静止开始运动，不考虑粒子的重力，则:
（1）要使粒子从C点射出，求粒子源距A点的距离x;
（2）要使粒子从距离B点的P点位置射出，求x的可能值。
16．（2022·浙江·模拟预测）我国目前采用的是托卡马克（如图甲）磁约束装置作为核反应“容器”，在2021年5月，中科院合肥物质科学研究院研发的“EAST人造太阳”持续“燃烧”了101秒。某实验室简化的模拟磁约束磁场如图乙所示，半径为R的足够长水平圆柱形区域内分布水平向右的匀强磁场Ⅰ，并已知磁感应强度为B；圆柱形磁场区域Ⅰ外侧分布有厚度为L的环形磁场Ⅱ，其磁感应强度大小处处相同，方向与B（磁场Ⅰ）垂直，其左视图与纵截面图分别如图丙、图丁所示。某时刻速度为的氘原子核（已知氘原子核质量为m，电荷量为q）从水平磁场Ⅰ最低点竖直向下射入磁场Ⅱ，氘原子核恰不能飞出磁场区域，忽略粒子重力和空气阻力，不考虑相对论效应。求：
（1）环形磁场Ⅱ的磁感应强度大小；
（2）该氘原子核从出发后到第二次回到水平磁场Ⅰ最低点需要的时间；
（3）若氘原子核以2v的速度在水平磁场Ⅰ最低点射出，在竖直平面内与水平方向成θ=60°角射入磁场Ⅱ（如图丁所示），则从出发后到第二次回到水平磁场Ⅰ最低点的时间内，氘原子核的水平位移为多少。
17．（2022·河南省信阳市教育局高二期末）如图所示，在平面直角坐标系xoy的第二、三象限内，有沿x轴正方向的匀强电场，在y轴与之间，有垂直于坐标平面向里的匀强磁场，磁场的磁感应强度为B，在x轴上坐标为的P点，由静止释放一个质量为m，电荷量为q的带正电的粒子，粒子经电场加速进入磁场，粒子恰好不从射出磁场，不计粒子的重力，求：
（1）匀强电场的电场强度大小；
（2）粒子从静止释放到第四次经过y轴所用的时间；
（3）若使该粒子从P点以一定的初速度沿y轴负方向射出，粒子经电场、磁场偏转后，刚好以垂直于射出磁场，则粒子从P点射出的初速度多大。
试卷第1页，共3页
参考答案：
1．A
2．D
3．B
4．B
5．D
6．A
7．B
8．C
9．D
10．B
11．C
12． 7.5×10-3N 竖直向下
13． 2 0.15
14．
15．（1）；（2）4.0m或1.44m或2.25mm
16．（1）；（2）；（3）
17．（1）；（2）；（3）
