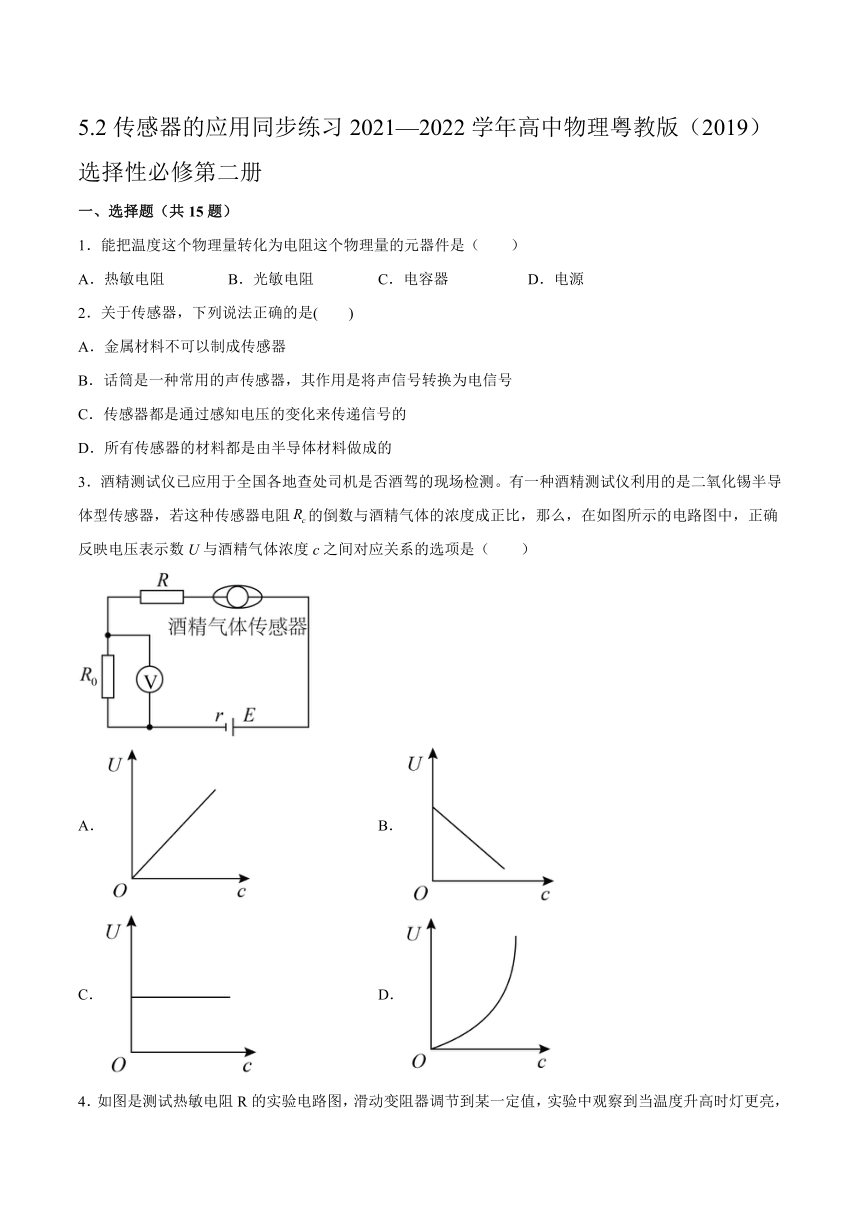

5.2传感器的应用 同步练习(Word版含答案)

5.2传感器的应用同步练习2021—2022学年高中物理粤教版（2019）选择性必修第二册
一、选择题（共15题）
1．能把温度这个物理量转化为电阻这个物理量的元器件是（　　）
A．热敏电阻 B．光敏电阻 C．电容器 D．电源
2．关于传感器，下列说法正确的是(　　)
A．金属材料不可以制成传感器
B．话筒是一种常用的声传感器，其作用是将声信号转换为电信号
C．传感器都是通过感知电压的变化来传递信号的
D．所有传感器的材料都是由半导体材料做成的
3．酒精测试仪已应用于全国各地查处司机是否酒驾的现场检测。有一种酒精测试仪利用的是二氧化锡半导体型传感器，若这种传感器电阻的倒数与酒精气体的浓度成正比，那么，在如图所示的电路图中，正确反映电压表示数U与酒精气体浓度c之间对应关系的选项是（　　）
A． B．
C． D．

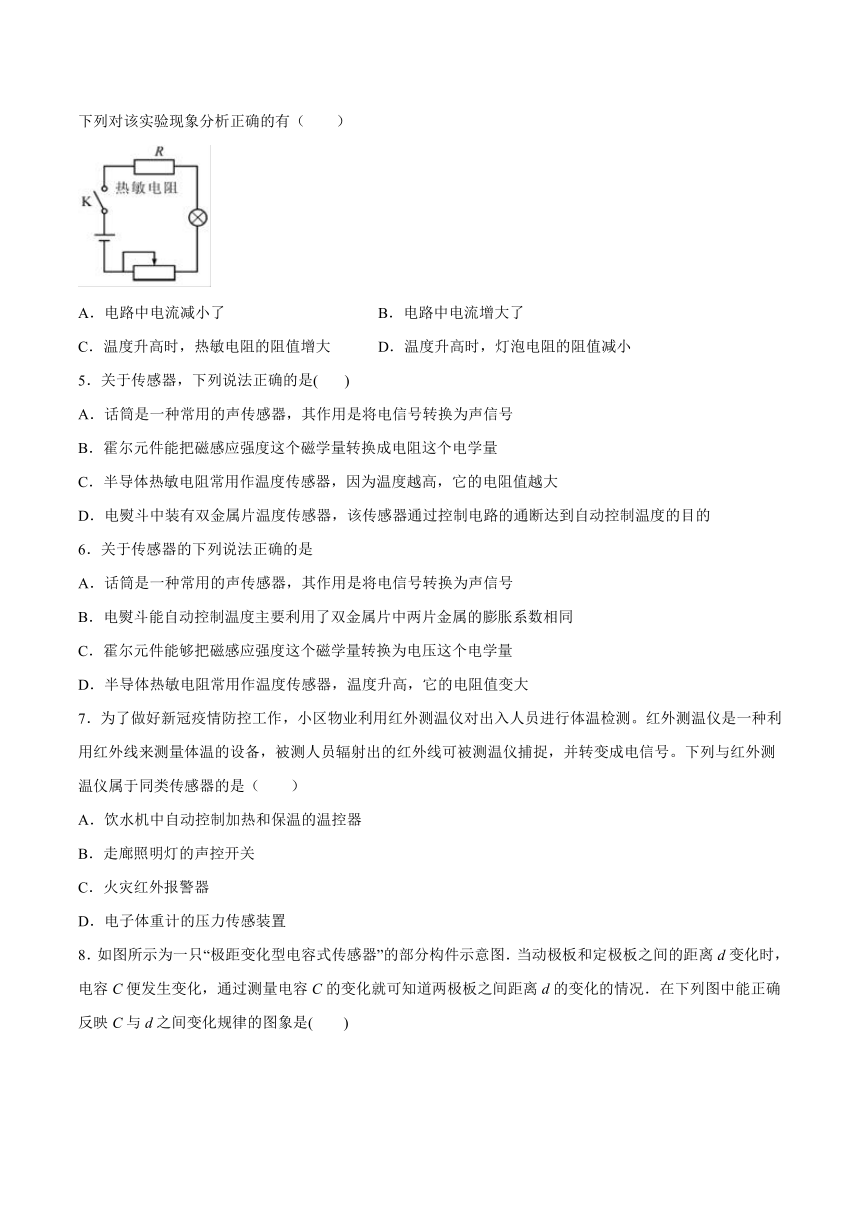

4．如图是测试热敏电阻R的实验电路图，滑动变阻器调节到某一定值，实验中观察到当温度升高时灯更亮，下列对该实验现象分析正确的有（　　）
A．电路中电流减小了 B．电路中电流增大了
C．温度升高时，热敏电阻的阻值增大 D．温度升高时，灯泡电阻的阻值减小
5．关于传感器，下列说法正确的是( )
A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号
B．霍尔元件能把磁感应强度这个磁学量转换成电阻这个电学量
C．半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越大
D．电熨斗中装有双金属片温度传感器，该传感器通过控制电路的通断达到自动控制温度的目的
6．关于传感器的下列说法正确的是
A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号
B．电熨斗能自动控制温度主要利用了双金属片中两片金属的膨胀系数相同
C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量
D．半导体热敏电阻常用作温度传感器，温度升高，它的电阻值变大
7．为了做好新冠疫情防控工作，小区物业利用红外测温仪对出入人员进行体温检测。红外测温仪是一种利用红外线来测量体温的设备，被测人员辐射出的红外线可被测温仪捕捉，并转变成电信号。下列与红外测温仪属于同类传感器的是（　　）
A．饮水机中自动控制加热和保温的温控器
B．走廊照明灯的声控开关
C．火灾红外报警器
D．电子体重计的压力传感装置

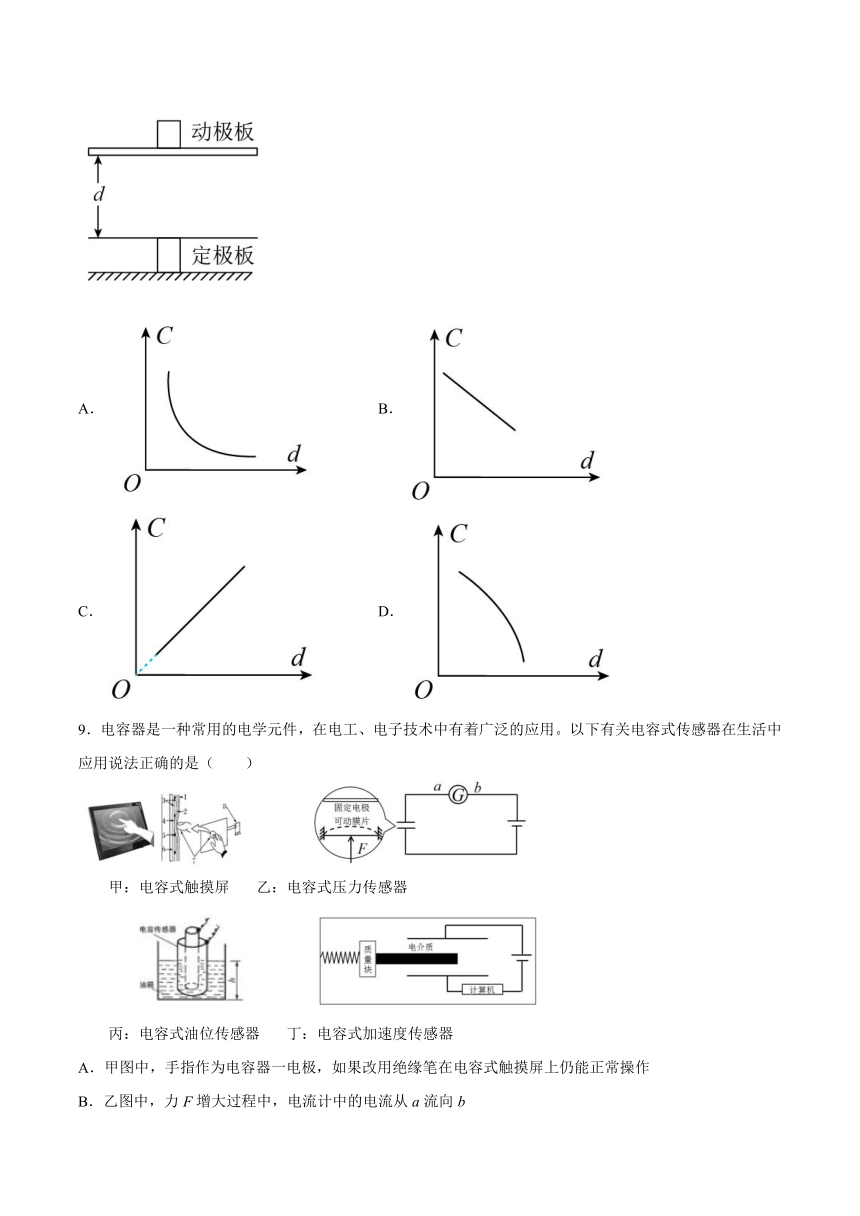

8．如图所示为一只“极距变化型电容式传感器”的部分构件示意图．当动极板和定极板之间的距离d变化时，电容C便发生变化，通过测量电容C的变化就可知道两极板之间距离d的变化的情况．在下列图中能正确反映C与d之间变化规律的图象是(　　)
A． B．
C． D．
9．电容器是一种常用的电学元件，在电工、电子技术中有着广泛的应用。以下有关电容式传感器在生活中应用说法正确的是（　　）
甲：电容式触摸屏 乙：电容式压力传感器
丙：电容式油位传感器 丁：电容式加速度传感器
A．甲图中，手指作为电容器一电极，如果改用绝缘笔在电容式触摸屏上仍能正常操作
B．乙图中，力F增大过程中，电流计中的电流从a流向b

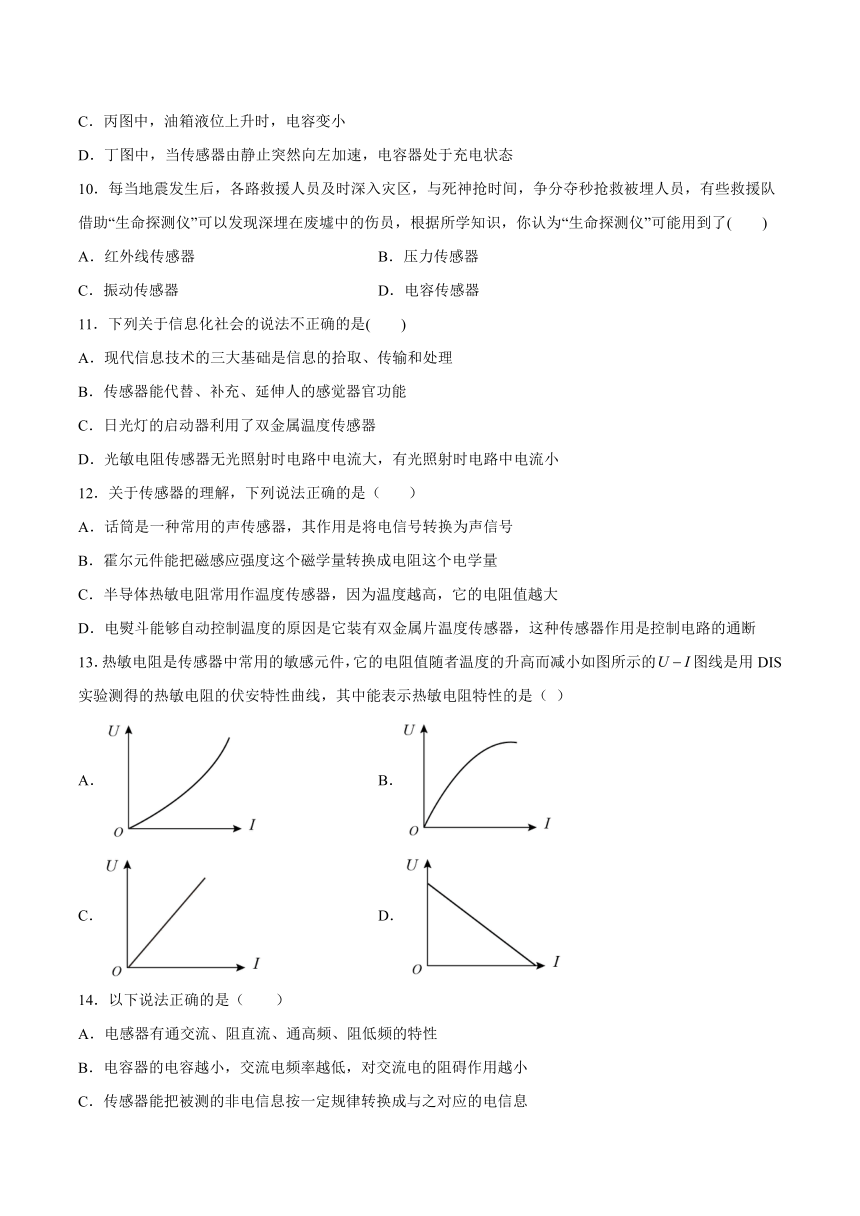

C．丙图中，油箱液位上升时，电容变小
D．丁图中，当传感器由静止突然向左加速，电容器处于充电状态
10．每当地震发生后，各路救援人员及时深入灾区，与死神抢时间，争分夺秒抢救被埋人员，有些救援队借助“生命探测仪”可以发现深埋在废墟中的伤员，根据所学知识，你认为“生命探测仪”可能用到了(　　)
A．红外线传感器 B．压力传感器
C．振动传感器 D．电容传感器
11．下列关于信息化社会的说法不正确的是(　　)
A．现代信息技术的三大基础是信息的拾取、传输和处理
B．传感器能代替、补充、延伸人的感觉器官功能
C．日光灯的启动器利用了双金属温度传感器
D．光敏电阻传感器无光照射时电路中电流大，有光照射时电路中电流小
12．关于传感器的理解，下列说法正确的是（ ）
A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号
B．霍尔元件能把磁感应强度这个磁学量转换成电阻这个电学量
C．半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越大
D．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器作用是控制电路的通断
13．热敏电阻是传感器中常用的敏感元件，它的电阻值随者温度的升高而减小如图所示的图线是用DIS实验测得的热敏电阻的伏安特性曲线，其中能表示热敏电阻特性的是（ ）
A． B．
C． D．
14．以下说法正确的是（　　）
A．电感器有通交流、阻直流、通高频、阻低频的特性
B．电容器的电容越小，交流电频率越低，对交流电的阻碍作用越小
C．传感器能把被测的非电信息按一定规律转换成与之对应的电信息
D．光敏电阻是用半导体材料制成，其电阻不随光照强度改变
15．环境监测中通常需要监测烟尘浓度。如图所示为光电式烟尘浓度计的工作原理图。光源1发出的光线经聚光透镜2后，再经半透半反镜3分成两束强度相等的光线。其中一路光线经反射镜4后穿过被测烟尘，有部分光线被烟尘吸收或散射（光在介质中与物质微粒相互作用，使光的传播方向发生改变的现象）后，经过光电转换电路6转换成电压信号U1.另一路光线直接到达光电转换电路7（6、7完全相同）后，产生作为被测烟尘浓度的参比电压信号U2.运算电路通过U1和U2的比值计算出被测烟尘的浓度。根据上述信息应用所学知识可以判断（　　）
A．没有烟尘时，U1和U2的比值应该为零
B．散射过程中动量守恒定律不成立
C．如果用全反射棱镜作为反射镜4，其折射率至少为2
D．烟尘浓度越高时，U1和U2的差值越大
二、填空题（共4题）
16．我国《道路交通安全法》规定驾驶员的血液酒精含量达到20 mg/m3（含20 mg/m3）属于酒驾，达到80 mg/m3（含80 mg/m3）属于醉驾。只要酒驾就属于违法行为，可能被处以行政拘留或者罚款。半导体型呼气酒精测试仪采用氧化锡半导体作为传感器。如图甲所示是该测试仪的原理图，图中电源电动势为4.8V，内阻可忽略不计：电压表量程为5V，内阻很大；定值电阻R1的阻值为60Ω；实验测得酒精气体传感器R2的电阻值随酒精气体浓度变化的关系曲线如图乙所示。
(1)醉驾时R2的阻值小于等于___________Ω；
(2)按图甲所示电路图把电压表改装成酒精浓度表，则酒精气体浓度为0的刻度线应刻在电压刻度线为__________V处；刚好醉驾时应刻在电压刻度线为___________V处。（计算结果取三位有效位数）
17．在“用DIS研究通电螺线管的磁感应强度”的实验中，磁传感器______（选填“需要”或“不需要”）调零，能描述通电螺线管内磁感应强度大小B与磁传感器插入螺线管的长度x间关系的图线可能______。
A． B． C． D．
18．温度传感器是利用热敏电阻的阻值随温度变化的特性工作的，它广泛应用于电冰箱、冰柜和室内空调等家用电器中，现利热敏电阻设计如图甲所示，电路测一特殊电源的电动势和内阻。G为灵敏电流计，内阻保持不变；为热敏电阻，其电阻值与温度的变化关系如图乙所示，闭合开关S，当的温度等于120℃时，电流计的示数，当的温度等于20℃时，电流计的示数为。则可求出该电源的电动势______V，内阻______。
19．新冠肺炎疫情期间，额温枪被大量应用于排查高温患者。额温枪的原理是通过传感器接收红外线得出感应温度数据。某同学在实验室中用图1电路验证额温枪测量温度的准确性，已知电源电动势E=1.5V，内阻忽略不计，R0=15Ω，热敏电阻的阻值与温度的关系如图2所示，则：
(1)温度越高时，电压表示数_________（填“越大”或“越小”）；
(2)闭合电键后，发现电压表示数为0.45V，则热敏电阻此时的温度为________ ℃（保留1位小数）。
三、综合题（共4题）
20．如图（a）所示是反射式光纤位移传感器的工作原理图，由恒定光强的光源发出的光进入入射光纤，并从入射光纤的出射端射向被测物体，使被测物体反射的光部分被接收光纤接收。由图（b）可知，光纤探头的光照与发射光和接收光的重合面积有关，试讨论光纤探头的光照随物体距离的变化情况。
21．如图（a）所示是电饭煲的结构示意图，其温度传感器的主要元件是感温铁氧体。感温铁氧体的特点是常温下具有铁磁性，能够被磁铁吸引，但温度上升到约103℃时，就失去了铁磁性，不再被磁铁吸引。
（1）饭熟后，水分被大米吸收，煲底的温度会有什么变化？试根据电饭煲的结构说明这时电饭煲会自动发生哪些动作；
（2）如果用电饭煲烧水，能否在水沸腾后自动断电？为什么？
（3）已知某型号的保温式自动电饭煲在220V电压下正常工作时，加热状态与保温状态交替运行，从通电开始，其工作电流随时间变化的关系如图（b）所示，求1h内该电饭煲消耗的电能。
22．光电管在各种自动化装置中有很多应用，街道的路灯自动控制开关就是其应用之一，如图所示为其模拟电路，其中A为光电管，B为电磁继电器，C为照明电路，D为路灯．试简述其工作原理．
23．请设计测定铜或铁的电阻率与温度关系的实验。
试卷第1页，共3页
参考答案：
1．A
2．B
3．D
4．B
5．D
6．C
7．C
8．A
9．D
10．A
11．D
12．D
13．B
14．C
15．D
16． 30 2.40 3.20
17． 需要 B
18． 5.04 300
19． 越大 40.0
20．
当物体距探头越远，即d越大时，入射光锥和接收光锥的重合面积B′越大，因此进入接收光纤的光越多，所以光纤探头的光照随物体距离的增大而增大。
21．(1)锅底温度升高，感温铁氧体失去磁性，弹簧弹开，自动断电；(2)如果用电饭锅烧水，在水沸腾后自动不会断电．因为水沸腾是温度为100℃，小于居里温度，感温铁氧体不失去磁性；(3)2.904×106J
22．光电传感器的使用原理，具体见答案
23．
将金属用薄膜包裹并与多用电表串联，放入温度不同的水中，测出其电阻值随温度变化的几组值，用游标卡尺和螺旋测微器测出金属长度及直径，结合电阻定律得出电阻率与温度的关系。
答案第1页，共2页
