9.2液体压强
八年级物理下册同步（人教版）

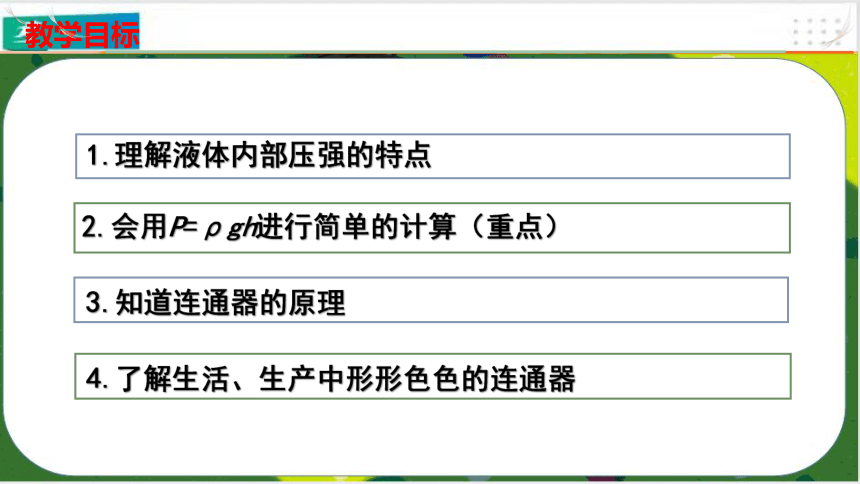

1.理解液体内部压强的特点
2.会用P=ρgh进行简单的计算（重点）
3.知道连通器的原理
4.了解生活、生产中形形色色的连通器
教学目标
课前导入

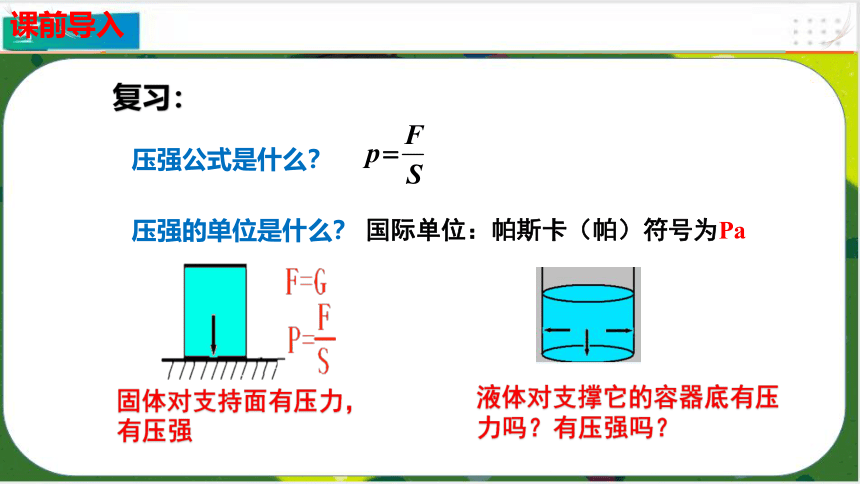

复习：
压强公式是什么？
压强的单位是什么？
国际单位：帕斯卡（帕）符号为Pa
固体对支持面有压力，有压强
液体对支撑它的容器底有压力吗？有压强吗？
液体压强的特点
水对容器底部有压强吗？
水对容器侧壁有压强吗？
原因：液体受重力，对支撑他的容器底部有压力有压强
【视频欣赏】
有
原因：液体具有流动性,因而对阻碍它散开的容器侧壁有压强
有
探究新知
液体压强的特点

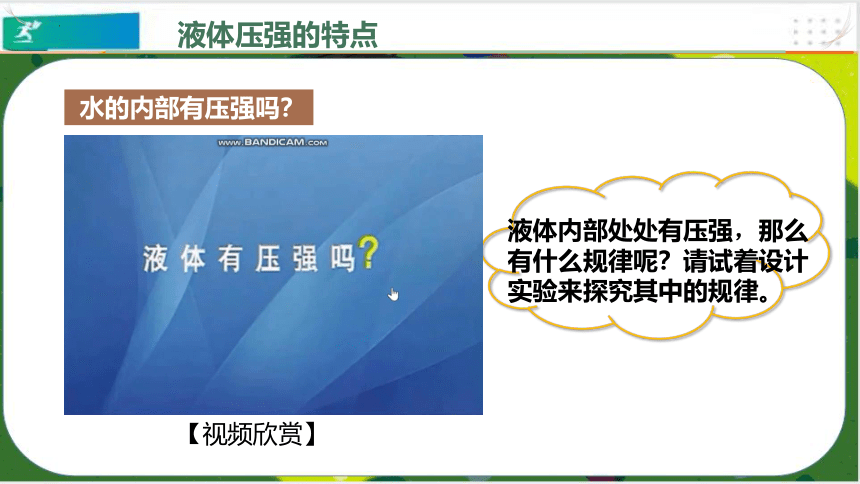

水的内部有压强吗？
液体内部处处有压强，那么有什么规律呢？请试着设计实验来探究其中的规律。
【视频欣赏】
液体压强的特点

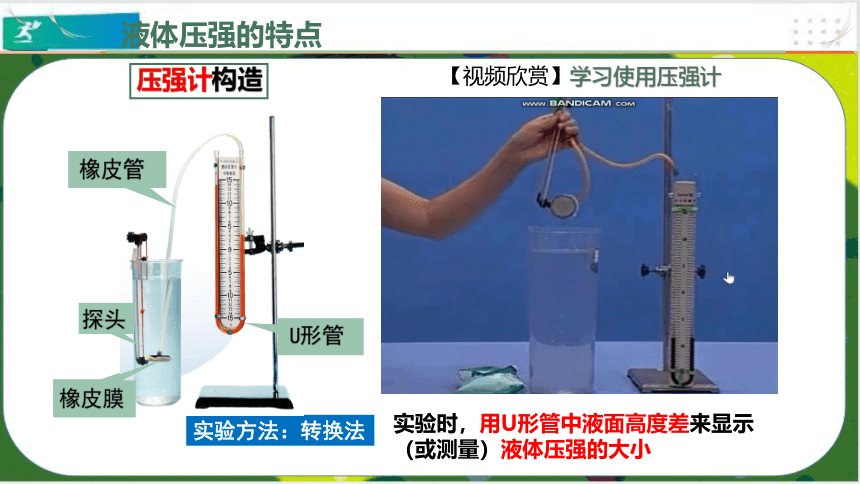

实验时，用U形管中液面高度差来显示（或测量）液体压强的大小
【视频欣赏】学习使用压强计
实验方法：转换法
橡皮膜
橡皮膜
压强计构造
橡皮管
探头
U形管
液体压强的特点

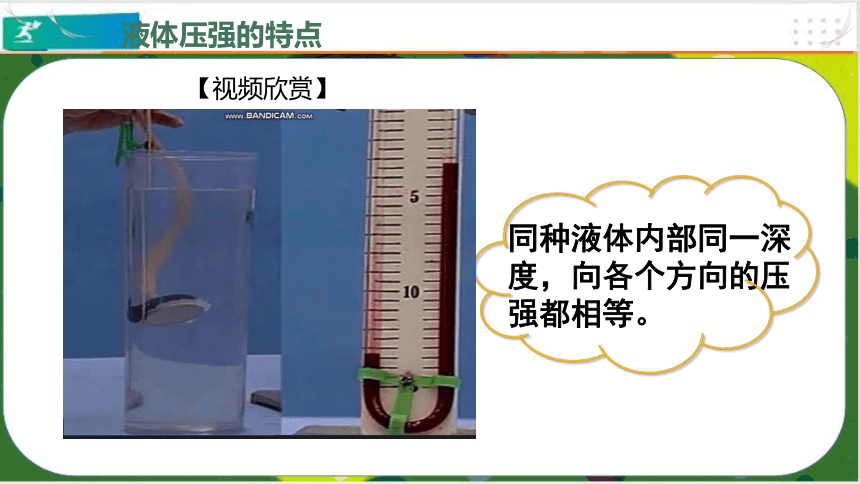

同种液体内部同一深度，向各个方向的压强都相等。
【视频欣赏】
液体压强的特点

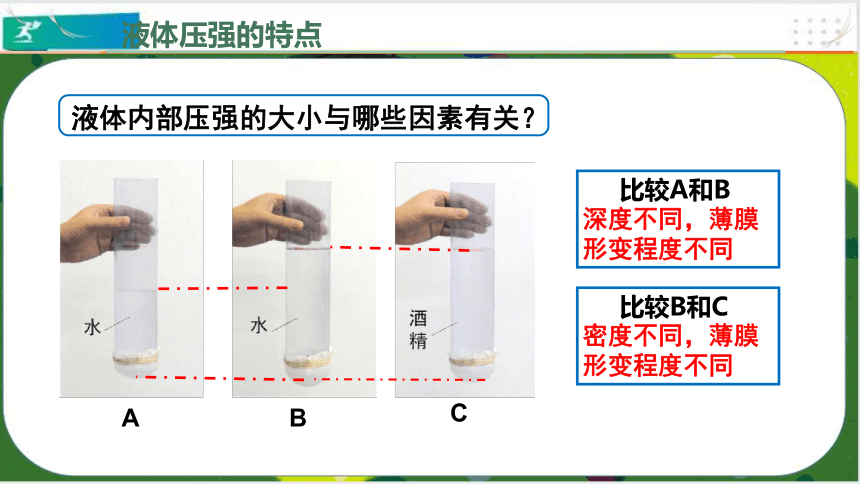

液体内部压强的大小与哪些因素有关？
深度不同，薄膜形变程度不同
A
B
比较A和B
密度不同，薄膜形变程度不同
比较B和C
C

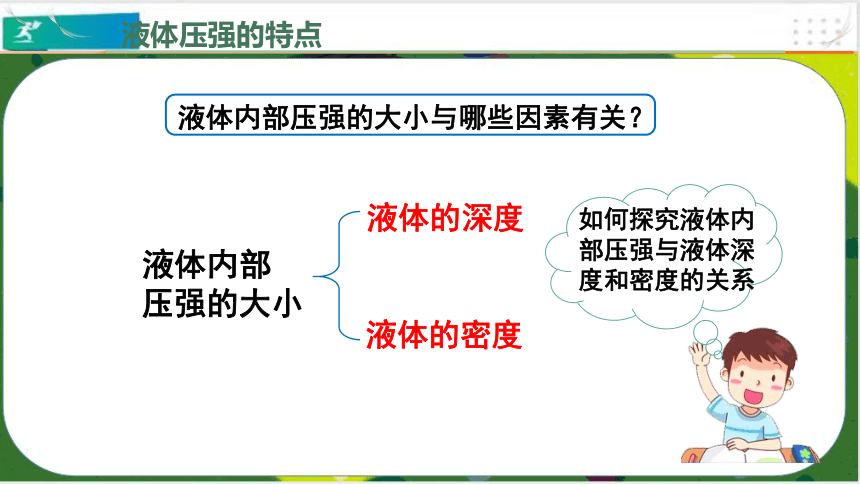

液体压强的特点
液体的密度
液体的深度
液体内部压强的大小与哪些因素有关？
液体内部
压强的大小
如何探究液体内部压强与液体深度和密度的关系
液体压强的特点
自变量：
如何测量：
如何改变：

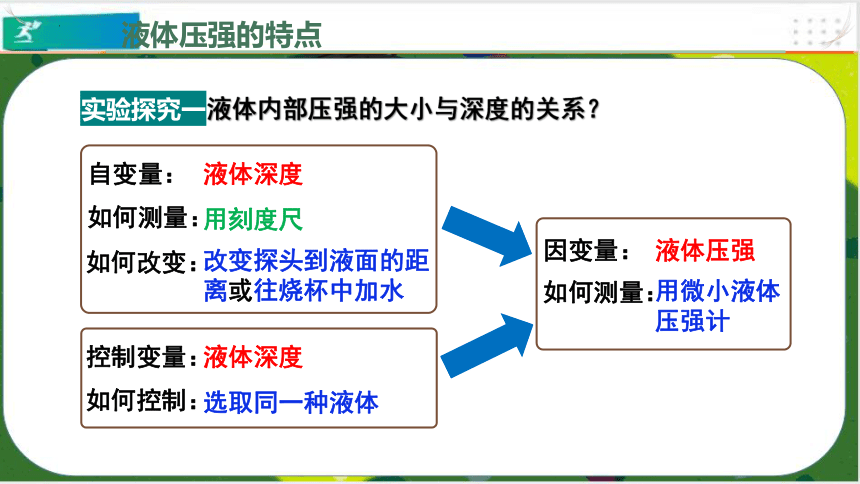

实验探究一液体内部压强的大小与深度的关系？
液体深度
用刻度尺
改变探头到液面的距离或往烧杯中加水
控制变量：
如何控制：
液体深度
选取同一种液体
因变量：
液体压强
如何测量：
用微小液体压强计
液体压强的特点
【视频欣赏】
液体压强的特点
结论：液体密度相同时，深度越大，液体压强越大。

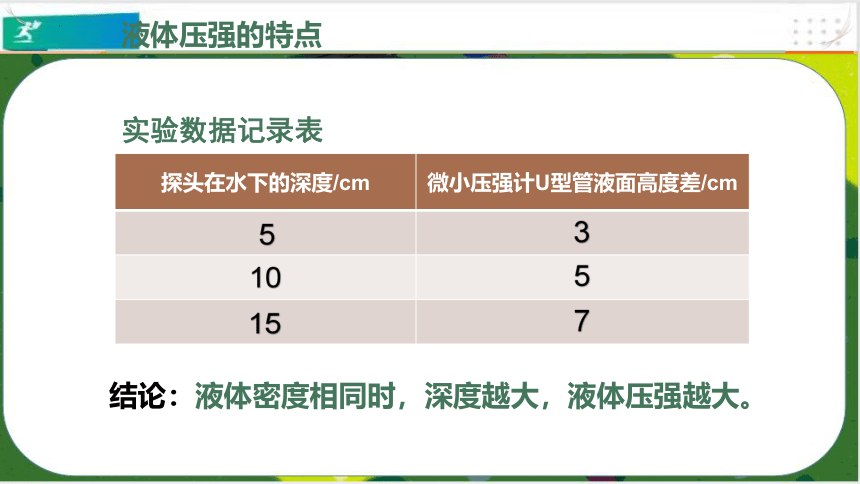

实验数据记录表
探头在水下的深度/cm 微小压强计U型管液面高度差/cm
5
10
15
3
5
7
液体压强的特点
自变量：
如何测量：
如何改变：
实验探究二液体内部压强的大小与密度的关系？
液体密度
查密度表
选取不同的液体
控制变量：
如何控制：
液体深度
用刻度尺取探头在液面下的深度相同
因变量：
液体压强
如何测量：
用微小液体压强计
液体压强的特点
【视频欣赏】
液体压强的特点
结论：液体深度相同时，液体深度越大，液体压强越大。
实验数据记录表
液体的密度/g/cm 微小压强计U型管液面高度差/cm
0.8
1.0
1.2
4
5
6
液体压强的特点
液体内部压强规律
1.液体对容器底部和侧壁都有压强
2.液体内部向各个方向都有压强，同一深度，液体向各个方向的压强都相等
3.同种液体，深度越大，压强越大
4.不同液体，深度相同时，液体密度越大，压强越大
液体压强大小
液体压强的大小
选取液体中任意一个密度为底面积为S 高为h 的液柱（理想模型）S 底面上方的液柱对底面的压力等于液柱的重力：
底面受到的压强
由此可知，液体下深度为h 处液体的压强为
算一算
液体压强大小
1、液体压强与液体的 和 有关，可以用公式 来计算
2、液体某一点的 是指该点到 的竖直距离，并不是到容器底的距离。
自由液面：指容器中跟空气接触的液面。
密度
深度
深度
自由液面
练一练
液体压强大小
练一练
3、如图所示，容器内装有h=20cm高的水，h1=12cm,求：
（1）容器底部受到的压强
（2）A点的压强（g=10N/kg）
解：由题意确定容器底的深度为h=20cm=0.2m
A点的深度为hA=20cm-12cm=8cm=0.08m
液体压强大小
4、液体内部压强的大小由 　 　和 　来决定，如图所示盛水的容器内有a、b、c三点，在这三点液体压强分别为pa、pb、pc，三者相比较，最大的是 　。
液体的密度
Pb
液体的深度
你知道压强在生活中有哪些应用？
液体压强大小
帕斯卡裂桶实验
　　帕斯卡在1648年表演了一个著名的实验：他用一个密闭的装满水的桶，在桶盖上插入一根细长的管子，从楼房的阳台上向细管子里灌水。结果只用了几杯水，就把桶压裂了，桶里的水就从裂缝中流了出来。
原来由于细管子的容积较小，几杯水灌进去，其深度h是很大了，能对水桶产生很大的压强。这个很大的压强就在各个方向产生很大的压力，把桶压裂了。
液体压强大小
拦河大坝都要修成上窄下宽的形状，你知道是为什么吗？
根据液体压强公式
液体深度越深，压强越大所以，大坝底部得做得宽大结实才能抵御强大的水压。
想一想？
液体压强大小
练一练
1.关于液体内部压强的规律，下列说法错误的是（　　）
A．液体内部压强随深度的增加而增大
B．液体内部压强与液体的密度和液体多少有关
C．帕斯卡做的裂桶实验是采用增加液体的深度来增大压强的
D．在液体内部向各个方向都有压强，在同一深度，向各个方向的压强大小相同
B
液体压强大小
2.关于公式P＝ 和p＝pgh的适用范围：
①P＝ 只适用于柱形液体压强求解。
②P＝ 适用于固体和液体的压强求解，P＝ρgh只适用于液体。
③关于液体的压强求解，P＝ 与P＝ρgh均适用，但由于ρ和h容易直接测得，通常运用P＝ρgh求解。以上三种说法中正确的
是（　　）
A．①、③ B．③ C．①、②、③ D．②
B
练一练
液体压强大小
3.如图所示，两支试管装有同样的液体，甲试管竖直放置，乙试管倾斜放置，两管的液面相平，则两管中的液体对试管底部的压强的大小关系是（　　）
A．P甲＞P乙 B．P甲＜P乙
C．P甲＝P乙 D．无法确定
C
练一练
液体压强大小
因为带鱼一般生活在海底较深处，液体压强很大，被捕捞上岸后，身体内脏会因为外界压强突然减小二造成压强不平衡从而膨胀破裂，导致死亡。
带鱼生活在深海中。为什么我们在鱼市上看不到活带鱼？
液体压强大小
例题：有人说，“设想你在7 km深的蛟龙号潜水器中把一只脚伸到外面的水里，海水对你脚背压力的大小相当于1500个人所受的重力！”海水压力真有这么大吗？请通过估算加以说明。
则7 km深处海水的压强为：
因为是估算，海水密度取 ，g取10 N/kg脚背的面积近似取
解：
液体压强大小
脚背受的压力
一个成年人的质量约为60 kg，所受重力
假设脚背所受压力的大小相当于n个成年人所受重力
利用公式 计算的时候，密度单位必须用kg/m3深度的单位要用m。
连通器
1.上端开口、下端连通的容器叫做连通器。
【视频欣赏】
一、连通器
连通器
2.连通器的特点：连通器里装同种液体，当液体不流动时，连通器各部分中的液面总是相平的。
假设容器底部有一竖直膜片分析图中p1与p2的大小。
如果p1、p2大小不相等，会发生什么现象？
右侧液面下降，最后当液体静止时，两侧液面相平。
p2
p1
h2
h1
连通器
二、连通器的应用
水位计
连通器
自来水供水系统
连通器
过桥涵洞
茶壶
自动喂水器
下水道“反水弯”
在使用时保证管内始终有水，从而阻隔外部臭气进入
连通器
船闸：利用了连通器的原理来工作的。
【视频欣赏】
连通器
例题：如图轮船由下游经过船闸驶往上游。船进入闸室后，先关闭阀门B，再打开 　 　（填“阀门A”或“阀门C”），使闸室和上游构成 　 　，当闸室中水位与上游水位相平时，船才可以驶入上游。船从下游到上游，船底受到水的压强 　 　（填“变大”“变小”或“不变”）。
牛刀小试
阀门A
连通器
不变
课堂练习
1.如图所示，置于桌面上甲、乙两容器重力相等，底面积相等，注入等质量同种液体，则液体对容器底部的压强P甲　 　P乙，液体对容器底的压力F甲　 　F乙；容器对桌面的压强P′甲　 　p′乙，容器对桌面的压力F′甲　 　F′乙。
练一练
＜
＜
＝
＝
2.如图，盛有水的杯子静止在水平桌面上。杯子重1N，高9cm底面积为0.003m2；杯内水重2N，水深6cm，水的密度为1.0×103kg/m3，g取10N/kg。求：①水对杯底的压强；②水对杯底的压力；③水杯对桌面的压力。
解：（1）水对杯底的压强：
P＝ρ水gh=1.0×103kg/m3×10N/kg×0.06m＝600Pa
（2）由P＝ 可知，水对杯底的压力：
F＝PS＝600Pa×0.003m2＝1.8N；
（3）水杯对桌面的压力：F′＝G总＝1N+2N＝3N；
答：①水对杯底的压强为600Pa；②水对杯底的压力为1.8N；
③水杯对桌面的压力为3N；④水杯对桌面的压强为1000Pa。
课堂总结
液体压强规律
液体朝各个方向都有压强
在同一深度，液体向各个方向的压强都相等
深度越深，压强越大
液体内部压强跟液体的密度有关
液体压强大小的计算公式
p=ρgh
实验探究：液体压强的影响因素
连通器原理及应用
定义
上端开口、下端连通的容器叫做连通器
特点
连通器里装同种液体且不流动时，连通器各部分中的液面总是相平的。
茶壶、排水管的U形“反水弯”、锅炉水位计、船闸等。
应用
液体的压强
