人教版八年级物理 第十二章简单机械作图题专项训练（Word版无答案）

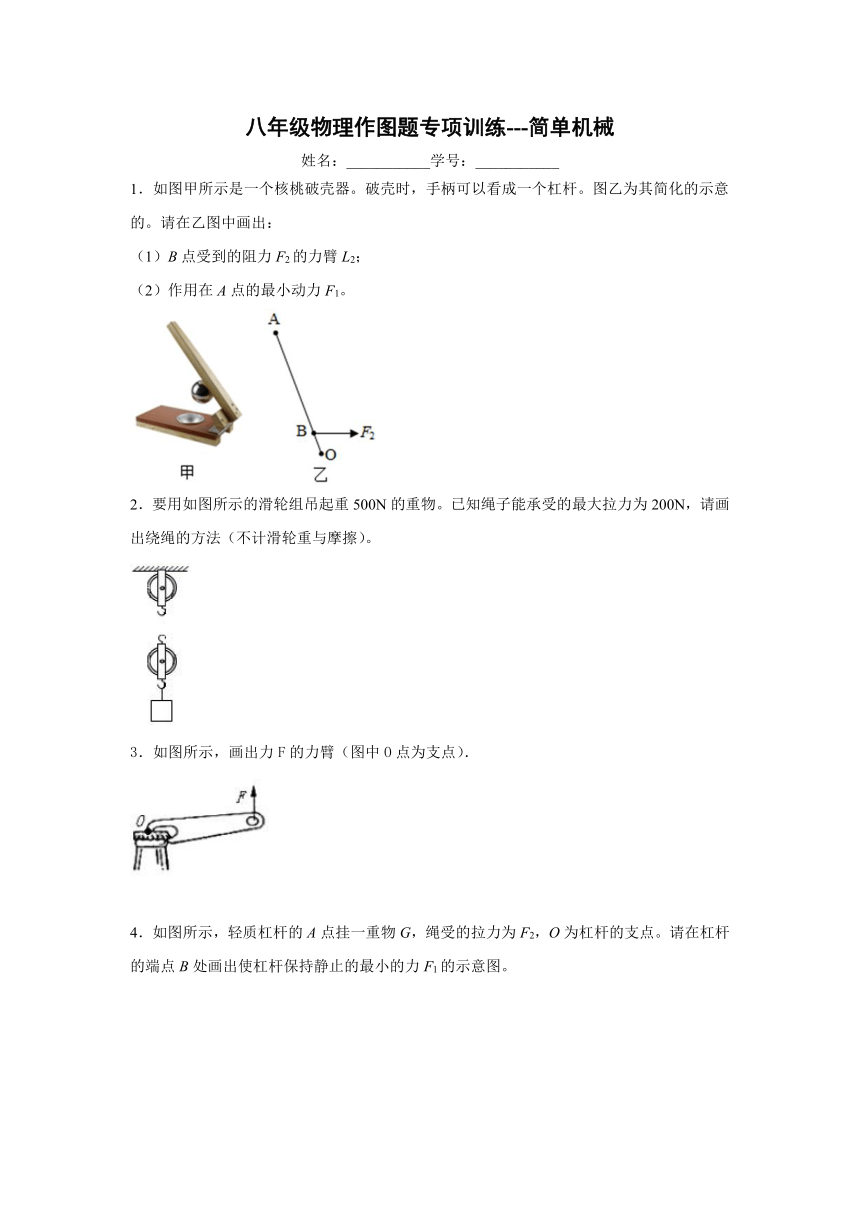

八年级物理作图题专项训练---简单机械
姓名：___________学号：___________
1．如图甲所示是一个核桃破壳器。破壳时，手柄可以看成一个杠杆。图乙为其简化的示意的。请在乙图中画出：
（1）B点受到的阻力F2的力臂L2；
（2）作用在A点的最小动力F1。
2．要用如图所示的滑轮组吊起重500N的重物。已知绳子能承受的最大拉力为200N，请画出绕绳的方法（不计滑轮重与摩擦）。
3．如图所示，画出力F的力臂（图中O点为支点）．

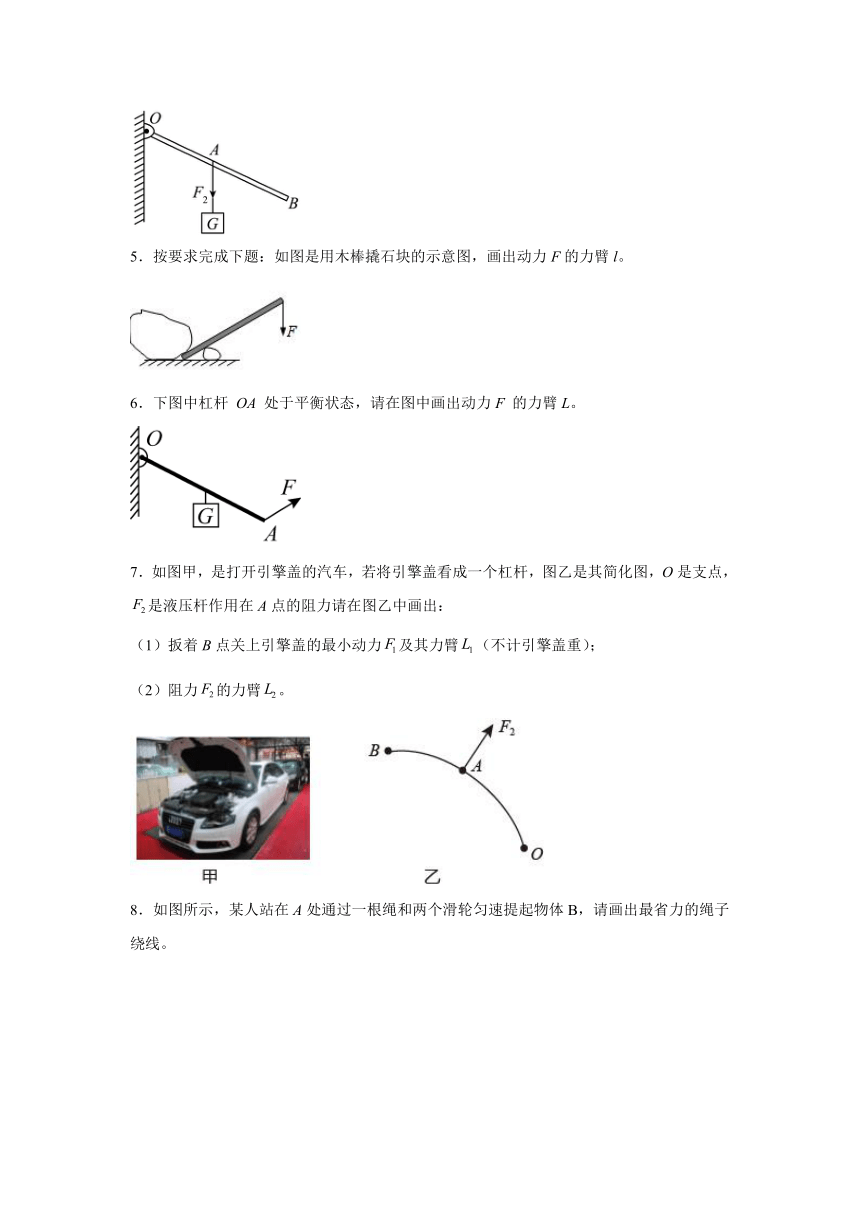

4．如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。请在杠杆的端点B处画出使杠杆保持静止的最小的力F1的示意图。
5．按要求完成下题：如图是用木棒撬石块的示意图，画出动力F的力臂l。
6．下图中杠杆 OA 处于平衡状态，请在图中画出动力F 的力臂L。
7．如图甲，是打开引擎盖的汽车，若将引擎盖看成一个杠杆，图乙是其简化图，O是支点，是液压杆作用在A点的阻力请在图乙中画出：
（1）扳着B点关上引擎盖的最小动力及其力臂（不计引擎盖重）；
（2）阻力的力臂。
8．如图所示，某人站在A处通过一根绳和两个滑轮匀速提起物体B，请画出最省力的绳子绕线。
9．如图所示，硬棒 AC 绕O 点转动，在 B 点施加动力 F1时，棒刚好处于静止状态请你画出阻力 F2的力臂L2和作用在 B 点的最小动力 F1。
10．仰卧起坐运动是以臀部为支点O，利用腹部发力，带动人体上半身往上运动，若腹部施力位置为M，请画出最小动力F。
11．曲杆可绕固定点O转动，若要让曲杆在如图乙所示位置保持平衡，请作出最小力F的示意图______。
12．如图所示，工人用扳手沿逆时针方向拧螺丝。请你在图中画出工人拧螺丝所用的最小力的示意图及其力臂。
13．如图乙所示，新型铝合金门安装有扳动式把手，请你画出门手柄所受到的压力F
的力臂L。
14．轻质杆OA的A端挂一重物，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1及重物的重力的示意图 。
