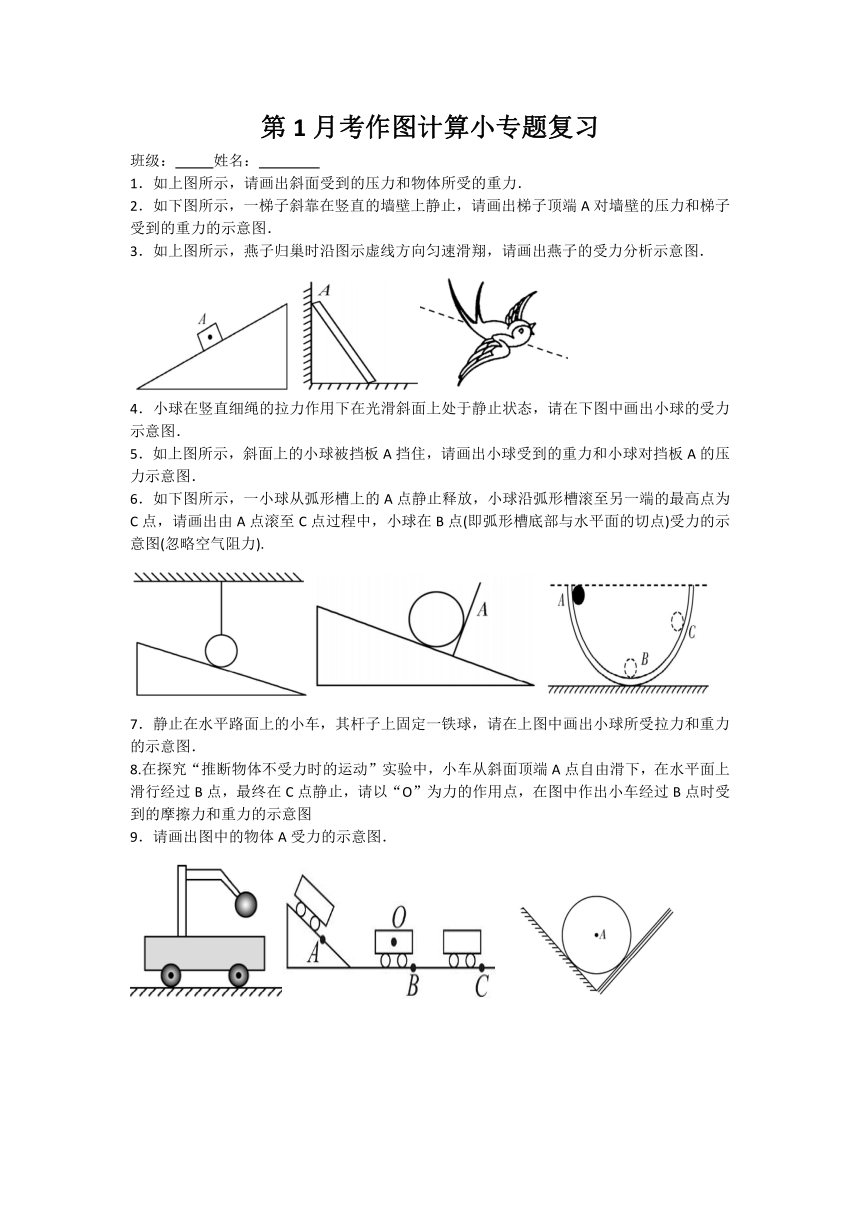

第1月考作图计算小专题复习
班级： 姓名：
1．如上图所示，请画出斜面受到的压力和物体所受的重力．
2．如下图所示，一梯子斜靠在竖直的墙壁上静止，请画出梯子顶端A对墙壁的压力和梯子受到的重力的示意图．
3．如上图所示，燕子归巢时沿图示虚线方向匀速滑翔，请画出燕子的受力分析示意图．
4．小球在竖直细绳的拉力作用下在光滑斜面上处于静止状态，请在下图中画出小球的受力示意图．
5．如上图所示，斜面上的小球被挡板A挡住，请画出小球受到的重力和小球对挡板A的压力示意图．
6．如下图所示，一小球从弧形槽上的A点静止释放，小球沿弧形槽滚至另一端的最高点为C点，请画出由A点滚至C点过程中，小球在B点(即弧形槽底部与水平面的切点)受力的示意图(忽略空气阻力).
7．静止在水平路面上的小车，其杆子上固定一铁球，请在上图中画出小球所受拉力和重力的示意图．
8.在探究“推断物体不受力时的运动”实验中，小车从斜面顶端A点自由滑下，在水平面上滑行经过B点，最终在C点静止，请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力的示意图
9．请画出图中的物体A受力的示意图．

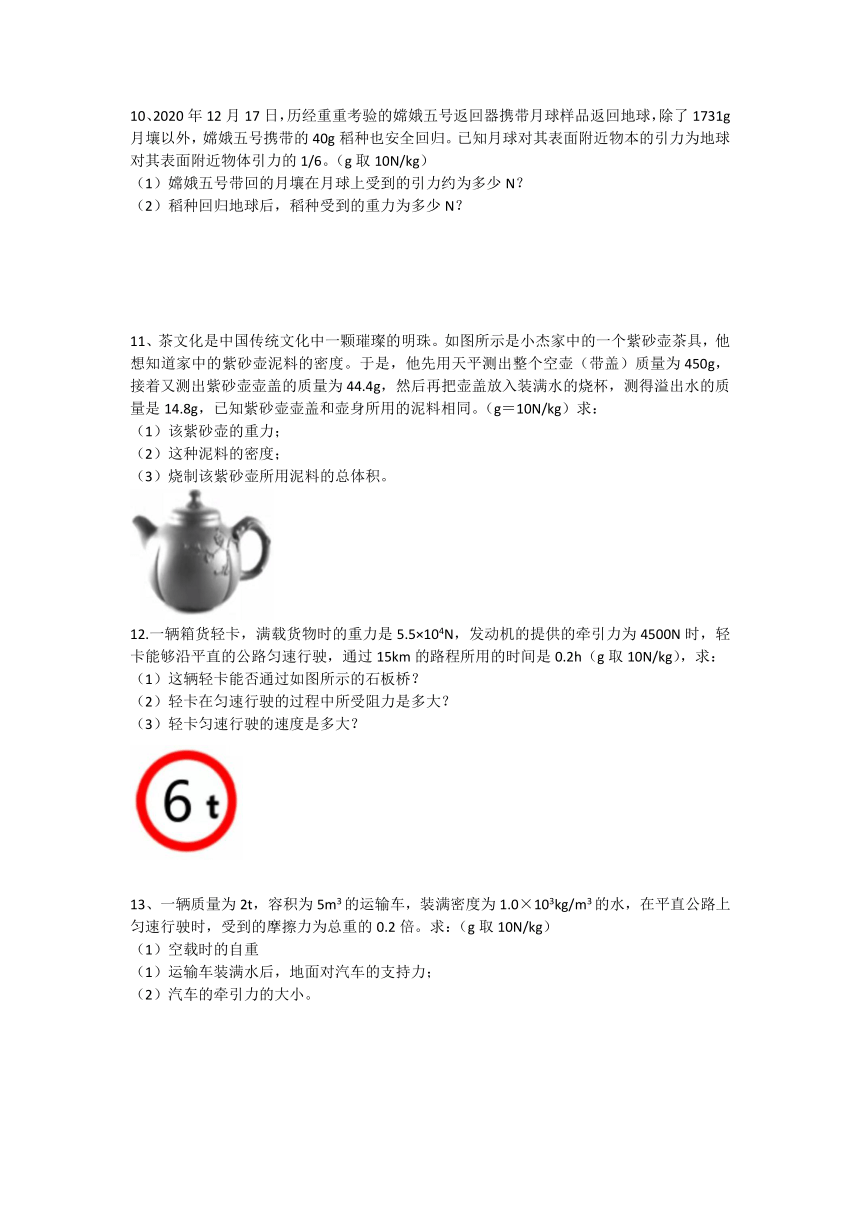

10、2020年12月17日，历经重重考验的嫦娥五号返回器携带月球样品返回地球，除了1731g月壤以外，嫦娥五号携带的40g稻种也安全回归。已知月球对其表面附近物本的引力为地球对其表面附近物体引力的1/6。（g取10N/kg）
（1）嫦娥五号带回的月壤在月球上受到的引力约为多少N？
（2）稻种回归地球后，稻种受到的重力为多少N？
11、茶文化是中国传统文化中一颗璀璨的明珠。如图所示是小杰家中的一个紫砂壶茶具，他想知道家中的紫砂壶泥料的密度。于是，他先用天平测出整个空壶（带盖）质量为450g，接着又测出紫砂壶壶盖的质量为44.4g，然后再把壶盖放入装满水的烧杯，测得溢出水的质量是14.8g，已知紫砂壶壶盖和壶身所用的泥料相同。（g＝10N/kg）求：
（1）该紫砂壶的重力；
（2）这种泥料的密度；
（3）烧制该紫砂壶所用泥料的总体积。
12.一辆箱货轻卡，满载货物时的重力是5.5×104N，发动机的提供的牵引力为4500N时，轻卡能够沿平直的公路匀速行驶，通过15km的路程所用的时间是0.2h（g取10N/kg），求：
（1）这辆轻卡能否通过如图所示的石板桥？
（2）轻卡在匀速行驶的过程中所受阻力是多大？
（3）轻卡匀速行驶的速度是多大？
13、一辆质量为2t，容积为5m3的运输车，装满密度为1.0×103kg/m3的水，在平直公路上匀速行驶时，受到的摩擦力为总重的0.2倍。求：（g取10N/kg）
（1）空载时的自重
（1）运输车装满水后，地面对汽车的支持力；
（2）汽车的牵引力的大小。
答案：
1 2 3
4 5 6
10.解：（1）由题意可知，这些月壤带回地球后受到的重力，即地球对月壤的引力为：
G月壤＝m月壤g＝1731×10 3kg×10N/kg＝17.31N；
则月壤在月球上受到的引力为：G′＝1/6×G月壤＝1/6×17.31N＝2.885N；
（2）稻种受到的重力：G稻种＝m稻种g＝40×10 3kg×10N/kg＝0.4N。
11.解：（1）空壶质量为m＝450g＝0.45kg，
该紫砂壶的重力：G＝mg＝0.45kg×10N/kg＝4.5N；
（2）水的密度：ρ＝1.0×103kg/m3＝1g/cm3，
得壶盖排开水的体积，即壶盖的体积：
V盖＝V水＝m水/V水＝14.8g/1g/cm3＝14.8cm3；
这种泥料的密度：ρ泥料＝m盖/V盖＝44.4g/14.8cm3＝3g/cm3；
该茶壶所用泥料的体积：V壶＝m/ρ泥料＝450g/3g/cm3＝150cm3。
12.解：（1）轻卡满载货物时的质量为m＝G/g＝5.5×104N/10N/kg＝5.5×103kg＝5.5t，
因为5.5t小于6t所以该卡车能通过这座石板桥；
（2）因为轻卡在平直公路上匀速行驶时，所以f＝F牵＝4500N；
（3）卡车匀速行驶的速度
v＝s/t＝15km/0.2h＝75km/h
13、解：（1）运输车的质量为2t，运输车空载时自重：
G车＝m车g＝2×103kg×10N/kg＝2×104N；
（2）车中容器中装满水时的质量：
m＝ρV＝1.0×103kg/m3×5m3＝5.0×103kg；
水的重力：G水＝m水g＝5.0×103kg×10N/kg＝5.0×104N，
运输车装满水后，总重为：
G总＝G车＋G水＝2.0×104N＋5.0×104N＝7.0×104N，
因为车静止，竖直方向上F支与G总是一对平衡力，所以F支＝G总＝7.0×104N；
（3）汽车受到的摩擦力：f＝0.2G总＝0.2×7.0×104N＝1.4×104N，
因为洒水车在平直的公路上匀速行驶，F牵与f是一对平衡力，所以F牵＝f＝1.4×104N。
