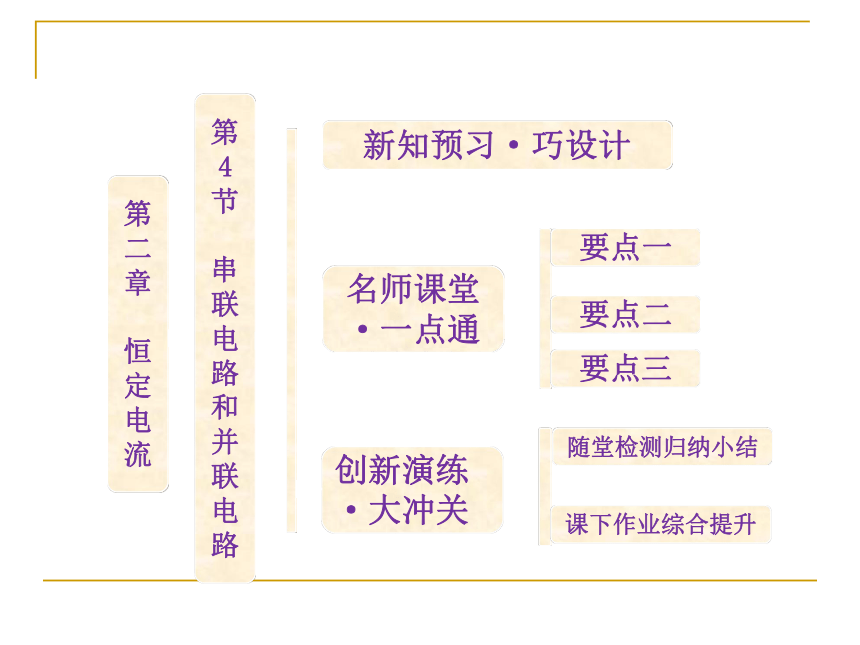

课件57张PPT。名师课堂
·一点通第二章
恒定电流新知预习·巧设计要点一要点二第4节
串联电路和并联电路创新演练
·大冲关随堂检测归纳小结课下作业综合提升要点三1.掌握串、并联电路的电流关系和
电压关系。
2.理解并能推导串、并联电路的电
阻关系。
3.理解电流表、电压表改装原理且
能进行计算。[读教材·填要点]

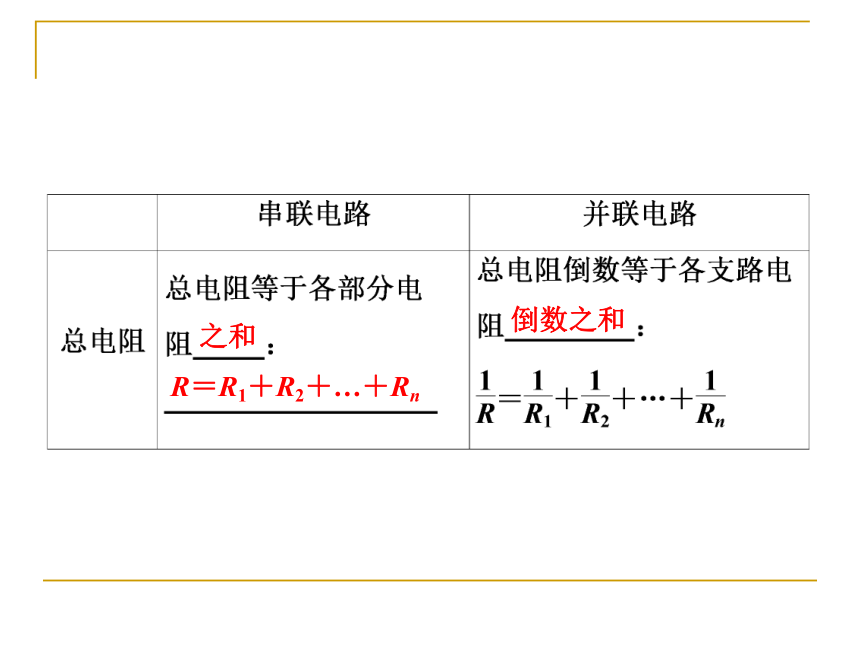

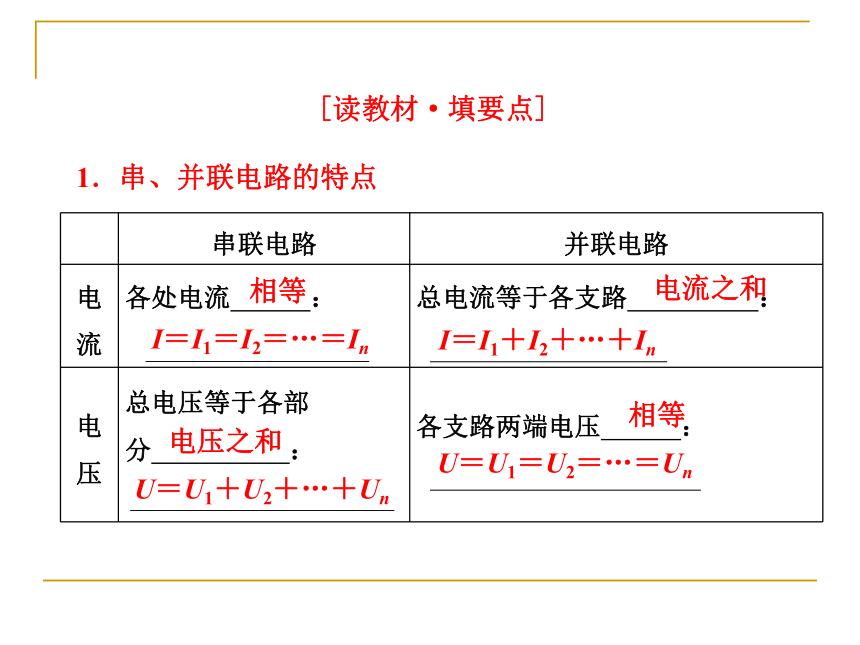

1.串、并联电路的特点相等I=I1=I2=…=In电流之和I=I1+I2+…+In电压之和相等U=U1+U2+…+UnU=U1=U2=…=Un之和R=R1+R2+…+Rn倒数之和 [关键一点] 串联电阻个数增多,总电阻增大,并联电阻个数增多,总电阻将减少。2.电压表和电流表

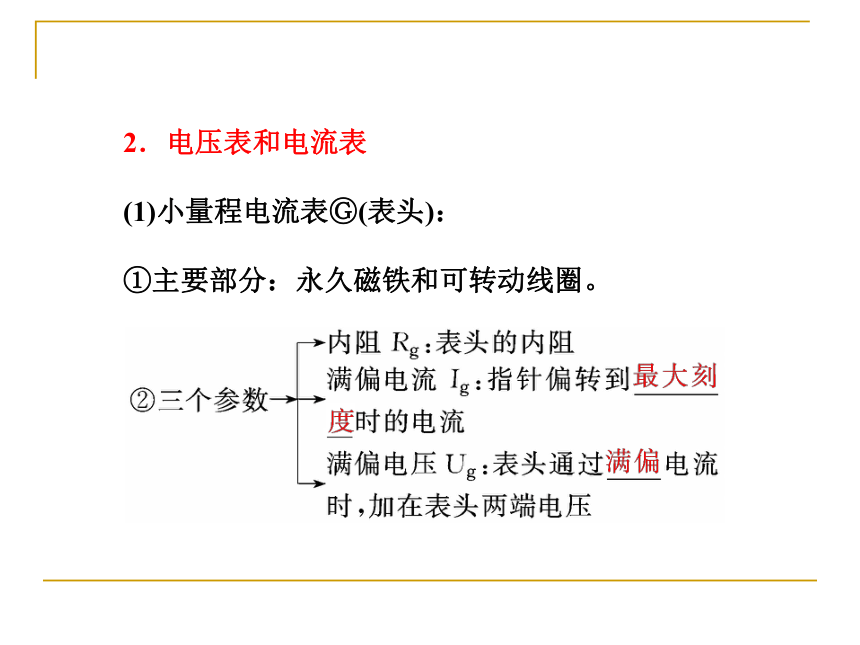

(1)小量程电流表?(表头):
①主要部分:永久磁铁和可转动线圈。 (2)改装原理:
①电压表改装:将表头串联一个电阻,如图2-4-1甲所示。

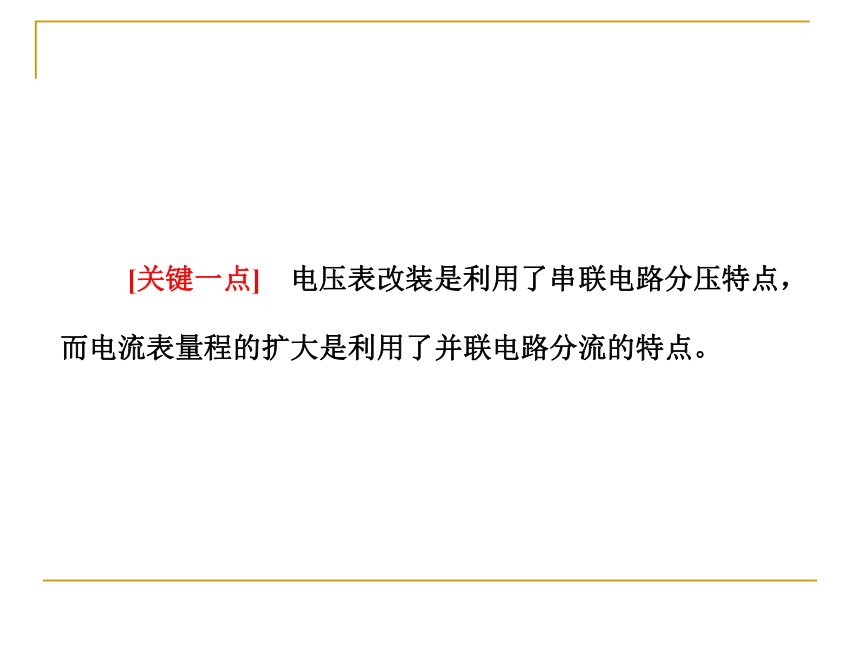

②电流表扩大量程:将表头并联一个电阻,如图2-4-1乙所示。图2-4-1 [关键一点] 电压表改装是利用了串联电路分压特点,而电流表量程的扩大是利用了并联电路分流的特点。[试身手·夯基础]

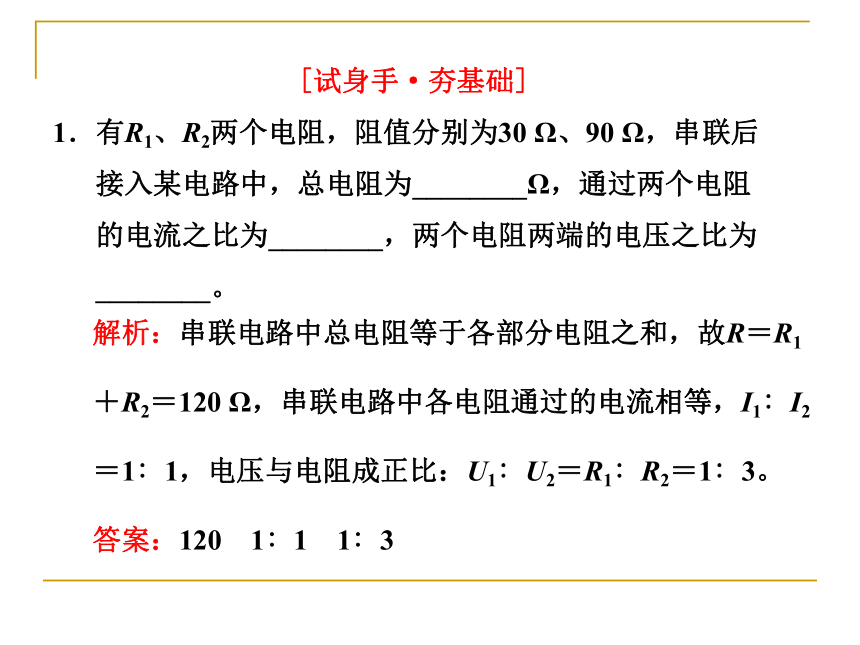

1.有R1、R2两个电阻,阻值分别为30 Ω、90 Ω,串联后
接入某电路中,总电阻为________Ω,通过两个电阻的电流之比为________,两个电阻两端的电压之比为________。解析:串联电路中总电阻等于各部分电阻之和,故R=R1+R2=120 Ω,串联电路中各电阻通过的电流相等,I1∶I2=1∶1,电压与电阻成正比:U1∶U2=R1∶R2=1∶3。
答案:120 1∶1 1∶32.三个电阻的阻值之比为R1∶R2∶R3=1∶2∶5,并联后
接入电路;则通过三个电路的电流之比为________。答案:10∶5∶23.如图2-4-2是某一电流表G的刻度盘。使用时指针指
着某一刻度,表示通过________为某一数值,而且也意味着表头的两接线柱之间具有________,因此,电流表G实际上也是一个小量程的________。图2-4-2答案:电流表的电流 一定大小的电压 电压表4.将一块内阻为600 Ω,满偏电流为5 mA的电流表G改装成
量程为6 V的电压表,应该串联的电阻值为________ Ω。解析:电流表两端满偏电压Ug=IgRR=5×10-3×600=3 V,量程扩大两倍,电压表的内阻为原来的两倍,则应串联的电阻值为600 Ω。
答案:600 (5)当R1?R2时,若R1和R2串联,则总电阻R总≈R1。若R1和R2并联则总电阻R总≈R2。 2.关于电压和电流的分配
(1)串联电路中各电阻两端的电压跟它的阻值成正比。
(2)并联电路中通过各支路电阻的电流跟它们的阻值成反比。 [名师点睛]
(1)计算时,要分清电路串、并联关系。识别电路串、并
联的依据是串联电路中各处电流相等,并联电路中两端电压
相等。
(2)电阻串联起分压作用,并联起分流作用。 1.如图2-4-3所示电路,R1=
2 Ω,R2=3 Ω,R3=4 Ω。
(1)如果已知流过电阻R1的电流I1=3 A ,
则干路电流多大?
(2)如果已知干路电流I=3 A,则流过每个电阻的电流多大?图2-4-3[审题指导] 根据并联的规律进行分析,
(1)干路中的电流等于流过三个电阻中的电流之和。
(2)R1、R2、R3三个电阻两端的电压相等。
(3)根据干路电流和总电阻可求出A、B间电压。[答案] (1)6.5 A (2)1.38 A 0.92 A 0.69 A 在解答第(1)问时,有的同学可能想到用并联电路中电流与电阻的反比关系,I1R2=I2R2=I3R3来求解,这样也是可行的,但一定注意不能将上式错误的写成I1∶I2∶I3=R3∶R2∶R1。 [名师点睛]
(1)无论表头G改装成电压表还是电流表,它的三个特征量Ug、Ig、Rg是不变的,即通过表头的最大电流Ig并不改变。
(2)电表改装的问题实际上是串、并联电路中电流、电压的计算问题,只要把表头G看成一个电阻Rg即可,切记通过表头的满偏电流Ig是不变的。 2.已知电流表的内阻Rg=120 Ω,满偏电流Ig=3 mA,要把它改装成量程是6 V的电压表,应串联多大的电阻?要把它改装成量程是3 A的电流表,应并联多大的电阻? [思路点拨] 电压表是由一只电流计跟一只定值电阻串联而成,串联的电阻起分压作用。改装后的电压表量程不同是因为串联的电阻不同。电流表是由一只电流计跟一只定值电阻并联而成,并联的电阻起分流的作用,并联不同阻值的电阻改装后的量程不同。[答案] 1 880 Ω 0.12 Ω 改装后的电压表的表盘上显示的是表头和分压电阻两端的总电压,改装后的电流表表盘上显示的是通过表头和分流电阻的总电流。1.两种接法及对比 2.方法选择
通常滑动变阻器以限流式为主,但遇到下述三种情况时必须采用分压式。
(1)当待测电阻远大于滑动变阻器的最大电阻,且实验要求的电压变化范围较大(或要求测量多组数据)时,必须选用分压电路。 (2)若采用限流接法,电路中实际电压(或电流)的最小值仍超过负载电阻或电表的额定值时,只能采用分压接法。
(3)要求回路中某部分电路的电流或电压实现从零开始连续调节时(如测定导体的伏安特性,校对改装后的电表等),即大范围内测量时,必须采用分压接法。 [名师点睛]
(1)限流式接法电压调节范围较小,而分压式接法电压调节范围较大。
(2)滑动变阻器接入电路时,金属杆的两个端点不能同时接入电路。 (3)在限流电路中,一般变阻器上、下各有一个接线柱接入电路;分压电路中变阻器上电阻丝两端的接线柱同时接入电路,而金属杆两端的接线柱只能有一个接入电路。 3.在如图2-4-4所示的电路中,
滑动变阻器的最大值为R0,负载为
RL,电路两端所加的电压为U0保持不变。图2-4-4 (1)开关S断开,变阻器触头移动时,电阻RL两端的电压UL变化范围是多少?
(2)开关S闭合,变阻器触头移动时,电阻RL两端的电压UL变化范围是多少?[审题指导] 解答本题应注意以下两点:
(1)先确认变阻器的连接方式。
(2)根据串、并联电路规律分析问题。 (2)开关S闭合,变阻器触头在变阻器下端时,电阻RL被短路,其两端电压为零,触头在变阻器上端时,电阻RL与变阻器并联,其两端电压为U0,所以电阻RL两端的电压变化范围是0≤UL′≤U0。
[答案] 见解析 在伏安法测电阻以及描绘小灯泡的伏安特性曲线时,必须要考虑安培表的内外接法和滑动变阻器的分压和限流式接法,这两点也是高考经常考查的内容。图2-4-51.(对应要点一)如图2-4-5所示的
电路中,各个电阻的阻值均相同,
如果a、b两端所加电压是6 V,
则c、d两端的电压是( )
A.6 V B.3 V
C.2 V D.1 V答案:C2.(对应要点二)如图2-4-6所示,
有一个表头G,满偏电流Ig=500
mA,内阻Rg=200 Ω,用它改
装为有1 A和10 A两种量程的电
流表,求R1、R2的阻值各为多大?图2-4-6代入Ig、I1、Rg的数值,可得R1+R2=200 Ω ①
当公共端与“10 A”端接入电路时,电阻R2与表头内阻Rg串联,再与电阻R1并联。由并联电路的特点可得
Ig(Rg+R2)=(I2-Ig)R1
代入Ig、I2、Rg的数值,可得R2+200 Ω=19R1 ②
由①②解得R1=20 Ω,R2=180 Ω。
答案:R1=20 Ω R2=180 Ω3.(对应要点三)如图2-4-7所示,电
压U保持不变,当滑片由a端移到b
端的过程中,R1两端电压
变化的范围从U到5U/6,则滑动变阻器总阻值R2与R1阻值之比为多少?图2-4-7答案:1∶5
