1.知道逻辑电路及符号，了解集成
电路及发展。
2.掌握“与”、“或”、“非”逻辑电路
中条件与结果的关系。
[读教材·填要点]

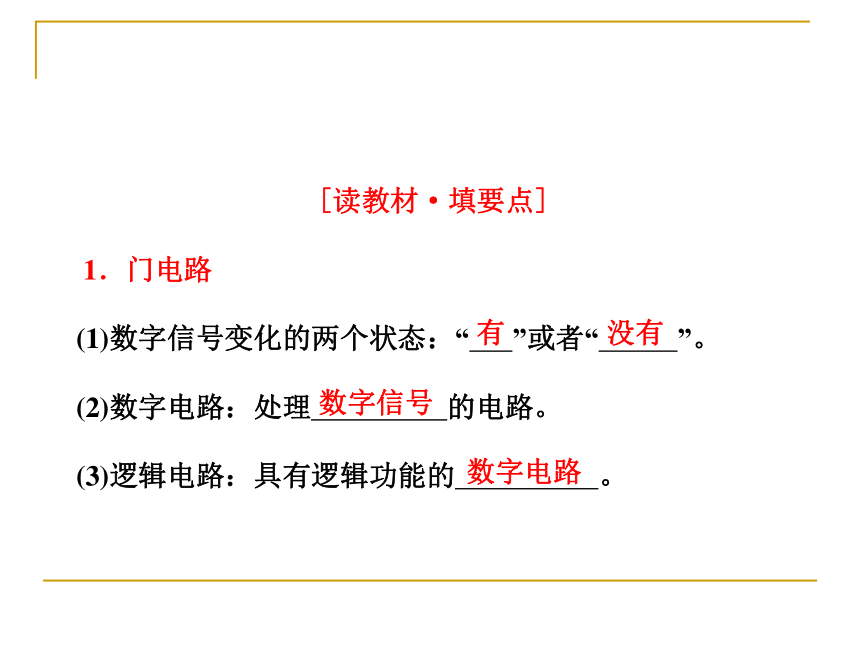

1．门电路
(1)数字信号变化的两个状态：“ ”或者“ ”。
(2)数字电路：处理 的电路。
(3)逻辑电路：具有逻辑功能的 。
有
没有
数字信号
数字电路
2．“与”门
(1)“与”逻辑关系：如果一个事件的 条件都满足后，该事件才能发生，我们将这种关系叫做“与”逻辑关系。
几个

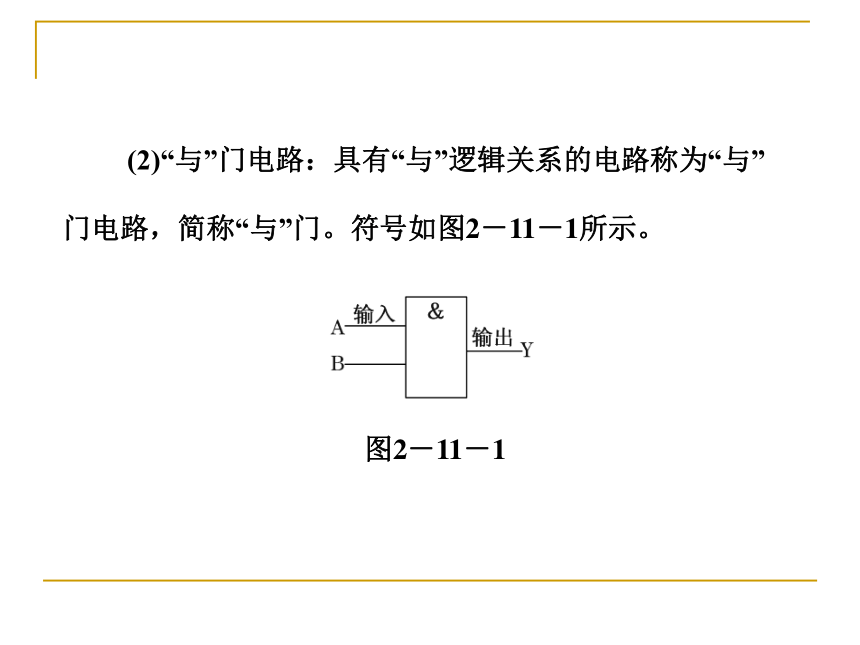

(2)“与”门电路：具有“与”逻辑关系的电路称为“与”门电路，简称“与”门。符号如图2－11－1所示。
图2－11－1

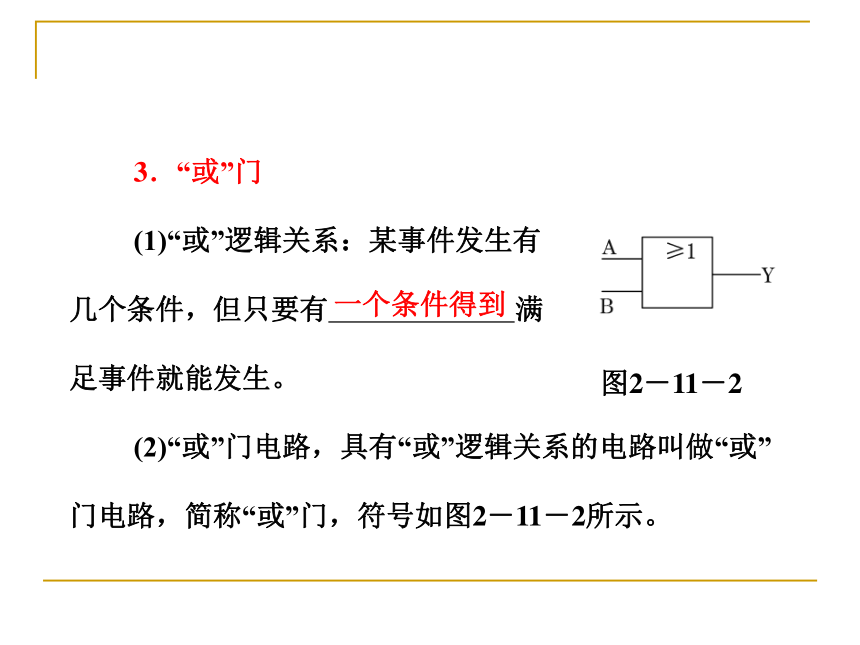

3．“或”门
(1)“或”逻辑关系：某事件发生有
几个条件，但只要有 满
足事件就能发生。
(2)“或”门电路，具有“或”逻辑关系的电路叫做“或”门电路，简称“或”门，符号如图2－11－2所示。
图2－11－2
一个条件得到
图2－11－3

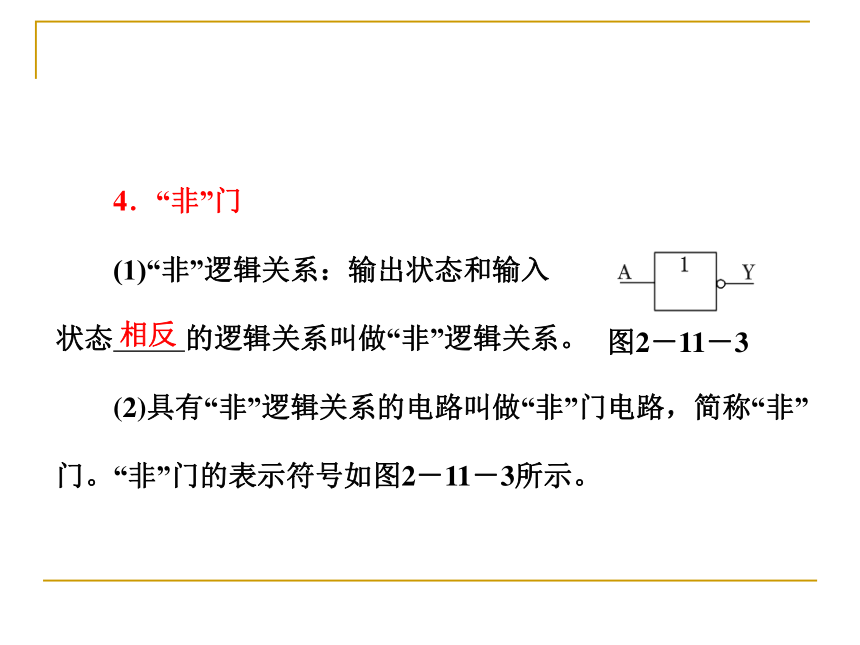

4．“非”门
(1)“非”逻辑关系：输出状态和输入
状态 的逻辑关系叫做“非”逻辑关系。
(2)具有“非”逻辑关系的电路叫做“非”门电路，简称“非”门。“非”门的表示符号如图2－11－3所示。
相反
5．集成电路
(1)构成：将组成电路的元件(如电阻、电容、晶体管等)和连线集成在一块 上。
(2)优点： 小、方便、可靠，适于系列化、标准化生产等。
半导体基片
体积

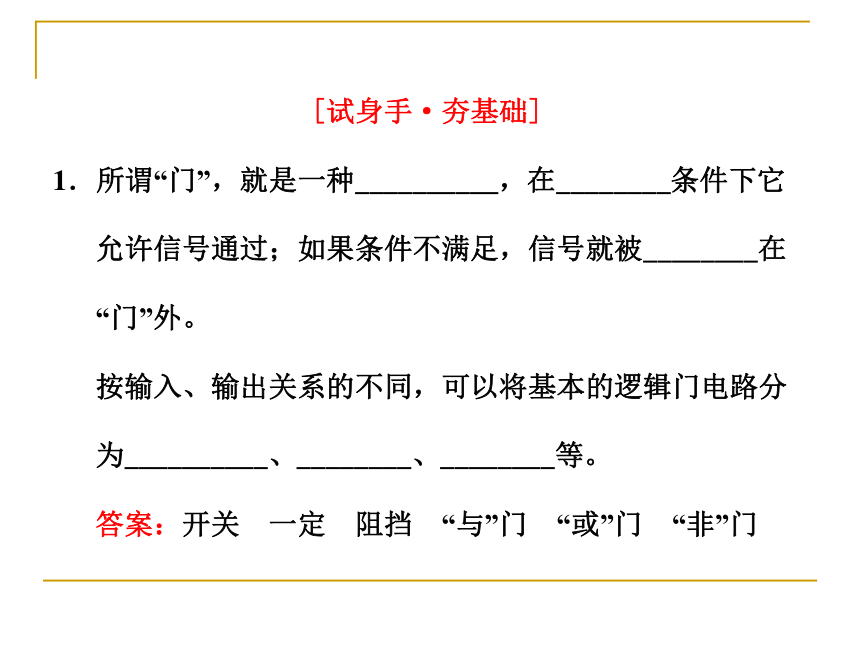

[试身手·夯基础]
1．所谓“门”，就是一种__________，在________条件下它
允许信号通过；如果条件不满足，信号就被________在
“门”外。
按输入、输出关系的不同，可以将基本的逻辑门电路分为__________、________、________等。
答案：开关 一定 阻挡 “与”门 “或”门 “非”门
2．(2012·徐州模拟)如图2－11－4所示为三个门电路符号，
A输入端全为“1”，B输入端全为“0”。下列判断正确的是 ( )
图2－11－4
A．甲为“非”门，输出为“1” B．乙为“与”门，输出为“0”
C．乙为“或”门，输出为“1” D．丙为“与”门，输出为“1”
解析：甲为“非”门，输出为“0”，乙为“或”门，输出为“1”，丙为“与”门，输出为“0”，则只有选项C正确。
答案：C
3．如图2－11－5所示电路为 ( )
图2－11－5
A．“与”门电路 B．“或”门电路
C．“非”门电路 D．无法判定
解析：开关S断开时，灯泡发光，闭合时，灯泡不亮，输入与输出相反，属于“非”门电路，故选C。
答案：C
1．逻辑1与0的确定
1和0分别代表两种相反状态的代码，例如开关断开代表0状态，接通代表1状态。对逻辑电路的输入、输出来说，一般是高电压为1，低电压为0。对具体的数字电路来说，电压高于某一值时为1，低于某一值时为0。
2．正确理解三种门电路的逻辑功能
对于各种门电路，可以不关心其内部结构，但必须弄清它的逻辑功能。“与”门电路反映的逻辑关系是当所有输入均为1时，输出才是1，输入中只要有一个输入状态是0，输出就是0；“或”门电路反映的逻辑关系是只要有任意一个输入状态呈现1，输出状态就是1，只有当所有输入均为0时，输出才是0；“非”门电路反映的逻辑关系是输入状态和输出状态总相反，即当输入为0时，输出为1，当输入为1时，输出为0。
[名师点睛] 条件成立或结果成立对应逻辑门电路中的“1”，相反时对应“0”。“1”、“0”是逻辑关系中的两种取值，不表示具体数字。
1．如图2－11－6所示是逻辑电路图
及其真值表，此逻辑电路为________门
电路，在真值表中X处的逻辑值为________。
图2－11－6
输入 输出
A B Y
0 0 0
0 1 1
1 0 X
1 1 1
[思路点拨] 由逻辑电路中真值表反映的关系进行确定。
[解析] 逻辑电路分为“或”门电路、“与”门电路和“非”门电路，本题为“或”门电路。由题图表中输入和输出的关系，得出X值应为1。
[答案] “或” 1
对各种门电路，应熟练掌握其反映的逻辑关系、特点、符号及其电路的真值表。
1．“与非”门
一个“与”门电路和一个“非”门电路组合在一起，组成一个复合门电路，称为“与非”门，如图2－11－7所示。
图2－11－7
其真值表为
输入 输出 输入 输出
A1 B1 Y1 A2 Y2
0 0 0 0 1
0 1 0 0 1
1 0 0 0 1
1 1 1 1 0
2．“或非”门
一个“或”门电路和一个“非”门电路组合在一起，组成一个“或非”门，如图2－11－8所示。
图2－11－8
其真值表为
输入 输出 输入 输出
A1 B1 Y1 A2 Y2
0 0 0 0 1
0 1 1 1 0
1 0 1 1 0
1 1 1 1 0
2．在如图2－11－9所示的逻辑
电路中，当A端输入电信号1、B端
输入电信号0时，则在C和D端输出
的电信号分别为 ( )
A．1和0 B．0和1
C．1和1 D．0和0
图2－11－9
[思路点拨] 首先明确是“与”门电路和“非”门电路的组合，然后根据它们的逻辑关系结合真值表进行确定。
[解析] 首先从“非”门电路入手，当B端输入电信号“0”时，D端输出电信号为“1”，所以“与”门电路的两输入均为“1”，因此C端输出电信号为“1”。因此C项正确，其他选项均不对。
[答案] C
对于复合门电路的分析应首先分析各组成门电路的特点，即按一定顺序逐个分析即可。
1．(对应要点一)在登录你的电子信箱(或“QQ”)的过程中，
要有两个条件，一个是用户名，一个是与用户名对应的密码，要完成这个事件(登录成功)，它们体现的逻辑关系为 ( )
A．“与”逻辑关系 B．“或”逻辑关系
C．“非”逻辑关系 D．不存在逻辑关系
解析：在登录电子信箱时，必须是用户名和对应密码全正确，才登录成功，因此条件与结果的逻辑关系为“与”逻辑关系，选A。
答案：A
2．(对应要点一)走廊里有一盏电灯，在走廊两端各有一
个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么设计的电路为 ( )
A．“与”门电路 B．“非”门电路
C．“或”门电路 D．上述答案都有可能
解析：不论哪一个开关接通都能使电灯点亮，条件与结果的关系为“或”逻辑关系，此电路为“或”门电路，故C正确。
答案：C
3．(对应要点二)如图2－11－10所示，将两个“非”门和
一个“与”门组成一个复合门电路，请写出该门电路的真值表。
图2－11－10
解析：两个“非”门的输入输出真值表如下：
A 输入 1 0
输出 0 1
B 输入 1 0
输出 0 1
“与非”门的输入输出真值表如下：
输入 输出
A B Y
1 1 0
1 0 0
0 1 0
0 0 1
答案：见解析。
