(共46张PPT)

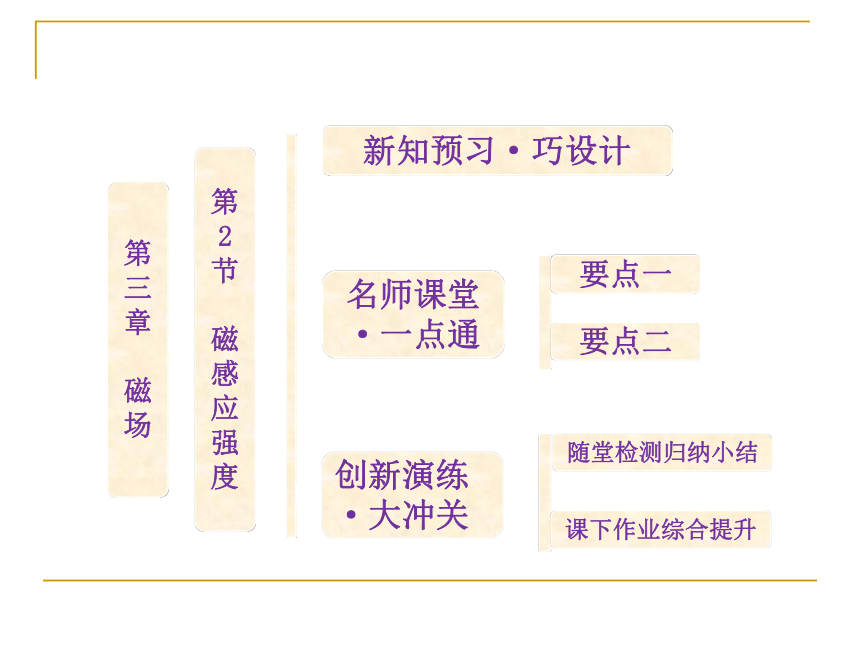

名师课堂
·一点通

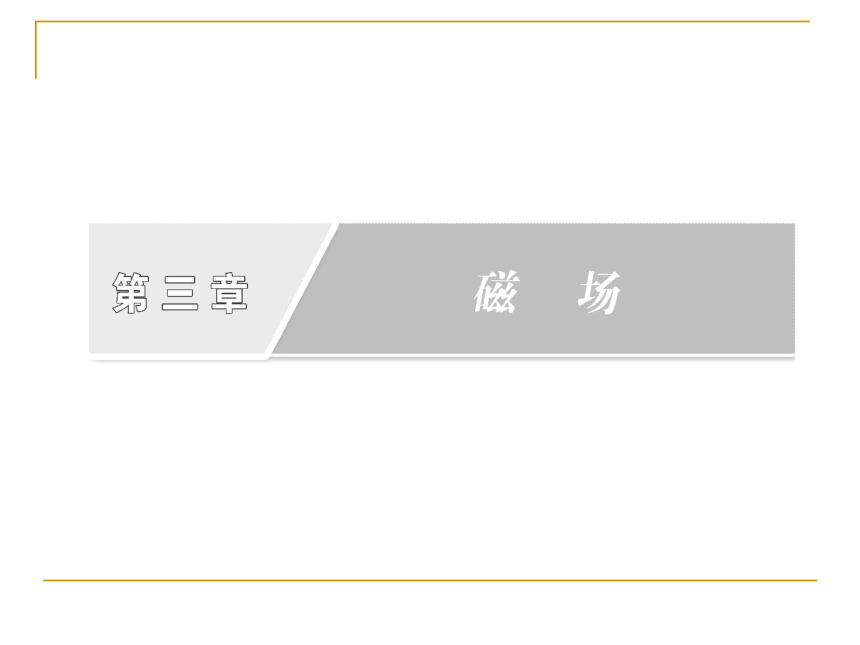

第三章
磁场
新知预习·巧设计
要点一
要点二

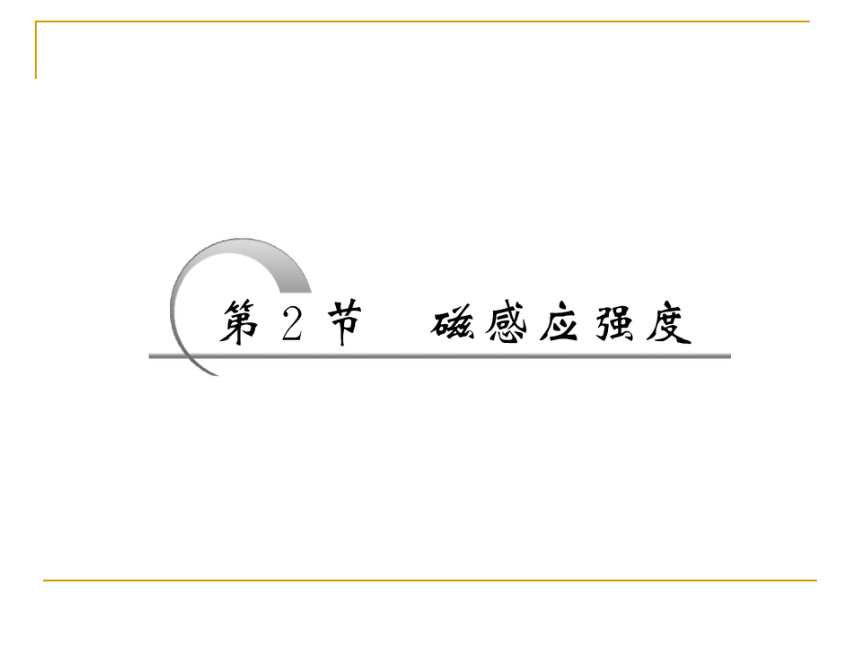

第2节
磁感应强度
创新演练
·大冲关
随堂检测归纳小结
课下作业综合提升

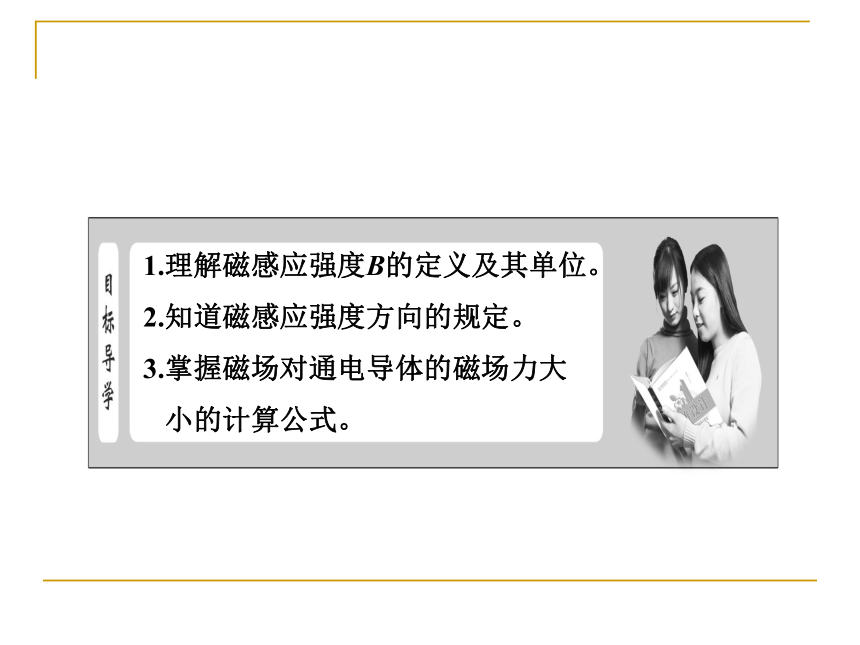

1.理解磁感应强度B的定义及其单位。
2.知道磁感应强度方向的规定。
3.掌握磁场对通电导体的磁场力大
小的计算公式。

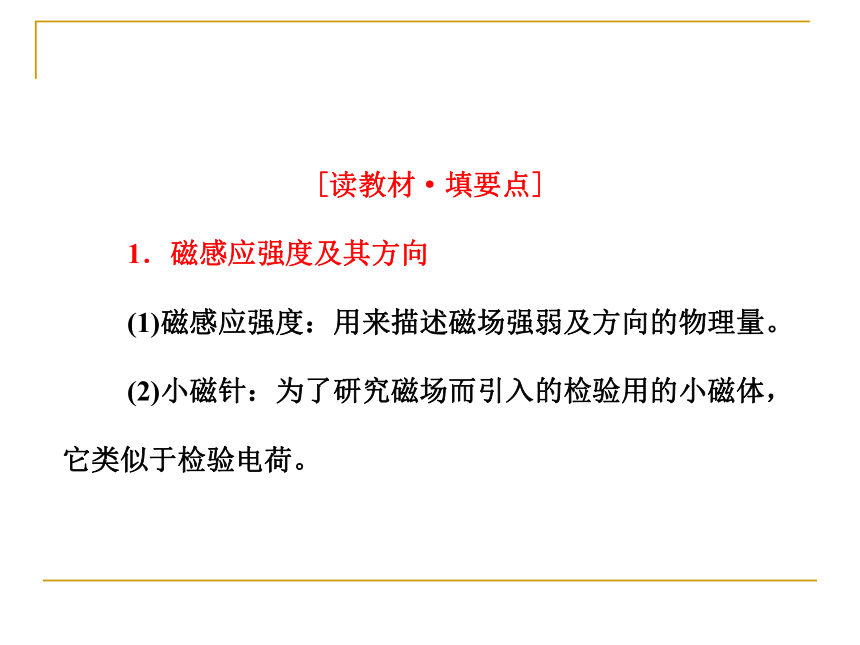

[读教材·填要点]
1．磁感应强度及其方向
(1)磁感应强度：用来描述磁场强弱及方向的物理量。
(2)小磁针：为了研究磁场而引入的检验用的小磁体，它类似于检验电荷。

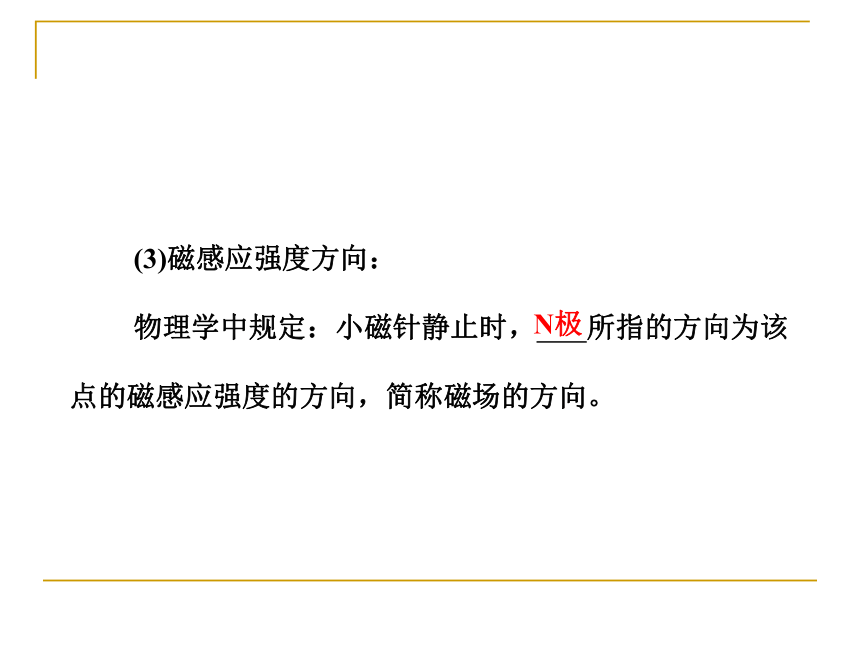

(3)磁感应强度方向：
物理学中规定：小磁针静止时， 所指的方向为该点的磁感应强度的方向，简称磁场的方向。
N极

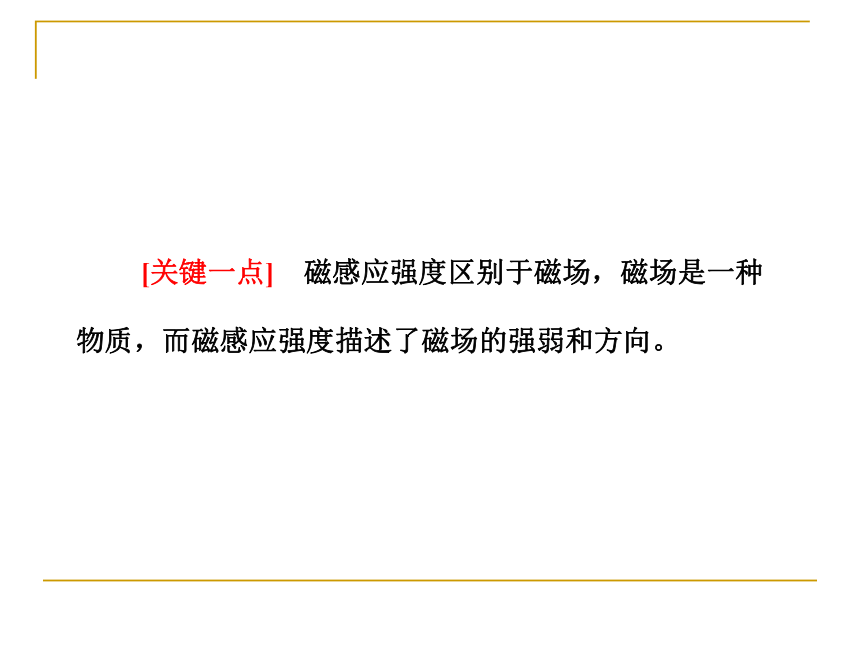

[关键一点] 磁感应强度区别于磁场，磁场是一种物质，而磁感应强度描述了磁场的强弱和方向。

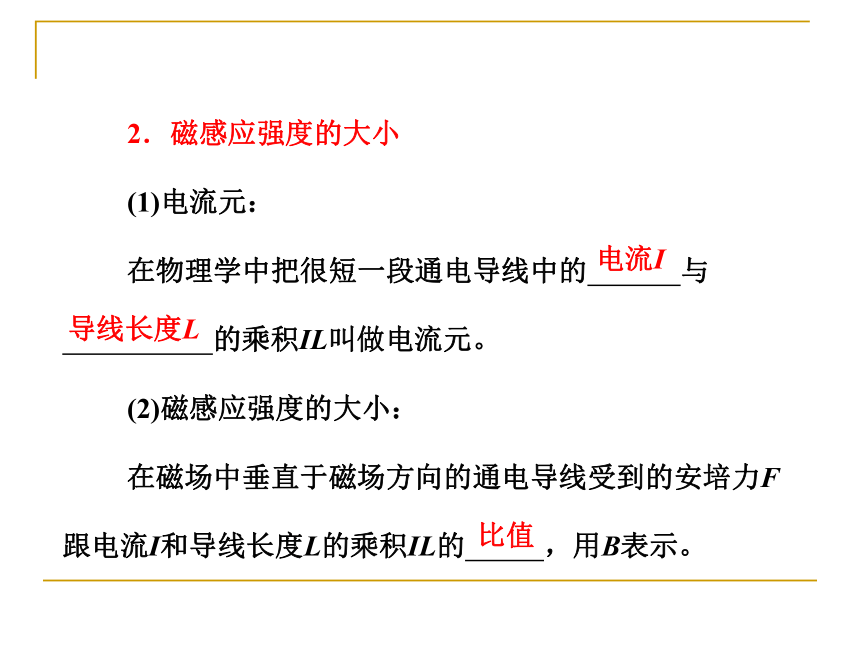

2．磁感应强度的大小
(1)电流元：
在物理学中把很短一段通电导线中的 与
的乘积IL叫做电流元。
(2)磁感应强度的大小：
在磁场中垂直于磁场方向的通电导线受到的安培力F跟电流I和导线长度L的乘积IL的 ，用B表示。
电流I
导线长度L
比值
[试身手·夯基础]

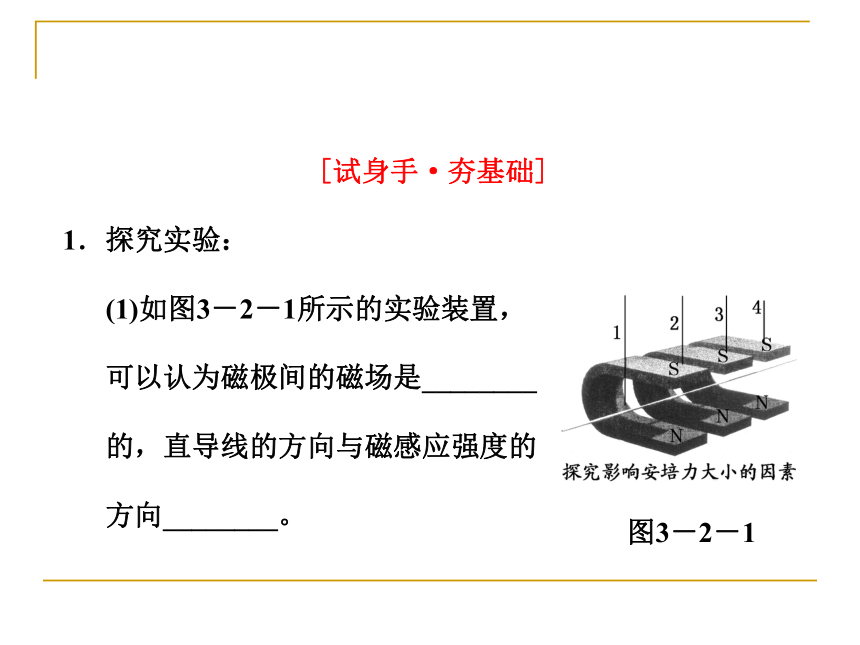

1．探究实验：
(1)如图3－2－1所示的实验装置，
可以认为磁极间的磁场是________
的，直导线的方向与磁感应强度的
方向________。
图3－2－1

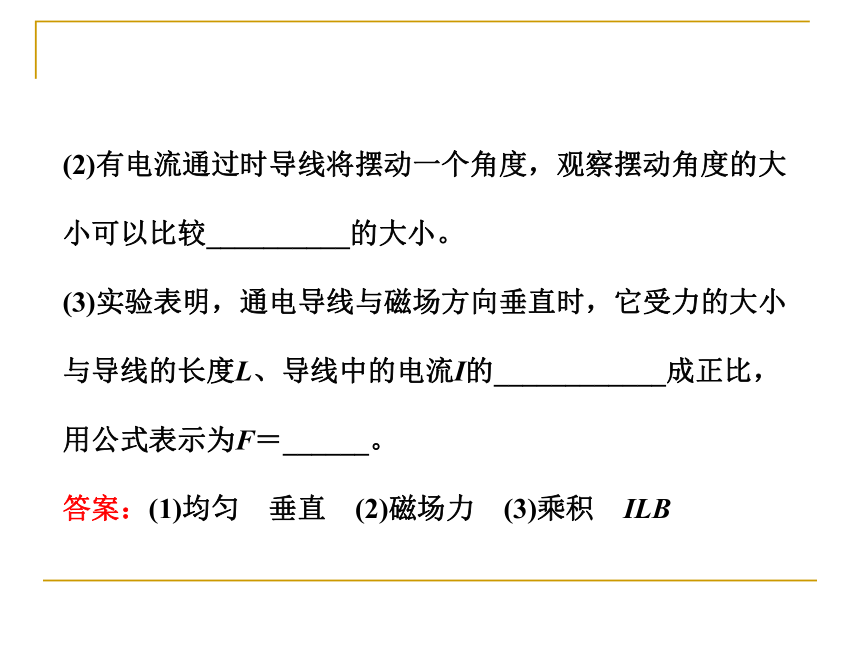

(2)有电流通过时导线将摆动一个角度，观察摆动角度的大小可以比较__________的大小。
(3)实验表明，通电导线与磁场方向垂直时，它受力的大小与导线的长度L、导线中的电流I的____________成正比，用公式表示为F＝______。
答案：(1)均匀 垂直 (2)磁场力 (3)乘积 ILB
2．匀强磁场中长2 cm的通电导线垂直磁场方向，当通过导
线的电流为2 A时，它受到的磁场力大小为4×10－3 N，则该处的磁感应强度为________，若电流不变，导线长度减小到1 cm，则它受磁场力F为________，该处的磁感应强度为________。
答案：0.1 T 2×10－3 N 0.1 T
3．在磁感应强度B＝0.8 T的匀强磁场中，一根与磁场方向
垂直放置、长度L＝0.2 m的通电导线中通有I＝0.4 A的电流，则导线所受磁场力的大小为 ________；若将导线转过90 ，使之与磁场方向平行，则导线所受磁场力的大小为 ________，此时磁场的磁感应强度的大小为 ________。
答案：6.4×10－2 N 0 0.8 T
(2)磁感应强度的方向由磁场中小磁针N极所受磁力方向确定，通电导线受力的方向不是磁场磁感应强度的方向。
(3)磁感应强度的定义式也适用于非匀强磁场，这时L应很短很短，IL称作“电流元”，相当于静电场中的“试探电荷”。
[思路点拨] 检验电荷与检验电流分别是用来检验电场或磁场的工具，所以不能对原场情况影响太大，在非匀强场中，越小越短越能准确反映该位置的情况。
[答案] D
电场强度是描述电场强弱的物理量，从力的角度反映了电场的性质；磁感应强度是描述磁场强弱的物理量，从力的角度反映了磁场的性质。现对比如下：
项目 电场强度 磁感应强度
产生 电荷周围激发电场 磁极或电流周围激发磁场
定义
方式 引入试探电荷q，跟试探电荷无关 引入电流元IL，跟电流元无关
项目 电场强度 磁感应强度
方向 规定为正电荷在电场中受到的静电力的方向 规定为小磁针北极在磁场中所受磁场力的方向
场的叠加 合场强等于各个电场的电场强度E的矢量和 合磁感应强度等于各磁场的磁感应强度B的矢量和
适用范围 任何静电场 任何静磁场
[名师点睛]
(1)电荷在电场中一定受力，但通电导体在磁场中不一定受力，如实验发现导线与磁场平行时受力为零。
(2)电场强度E的方向是放在该点的正电荷所受到的电场力的方向，但磁感应强度B的方向并不是放在该点的电流元所受力的方向。
2．在磁场中某一点放入一通电导线，导线与磁场垂直，导线长1 cm，电流为5 A，所受磁场力为5×10－2 N。求：
(1)这点的磁感应强度是多大？若电流增加为10 A，所受磁场力为多大？
(2)若让导线与磁场平行，这点的磁感应强度多大？通电导线受到的磁场力多大？
(2)磁感应强度B是磁场本身的性质，与F、I、L无关。若导线与磁场平行，磁感应强度不变B＝1 T，而磁场力为0。
[答案] (1)1 T 0.1 N (2)1 T 0
(1)磁场中某点的磁感应强度与导线中电流的大小、放置方向无关。
(2)通电导线所受磁场力的大小与电流大小、导线放置方向有关。通电导线与磁场方向垂直时，受到的磁场力最大，这时F＝BIL；平行时磁场力为0。
1．(对应要点一)关于磁感应强度B的方向，下列说法不正
确的是 ( )
A．B的方向就是小磁针静止时N极所指的方向
B．B的方向与小磁针在磁场中N极的受力方向一致
C．B的方向就是通电导线的受力方向
D．B的方向就是该处磁场的方向
解析：B的方向与小磁针N极的受力方向或小磁针静止时N极所指的方向一致，所以C错误。
答案：C
2．(对应要点二)下列说法中正确的是 ( )
A．电荷在某处不受静电力的作用，但该处的电场强度
为零
B．一小段通电导线在某处不受磁场力的作用，则该处
磁感应强度一定为零
C．把一个试探电荷放在电场中的某点，它受到的静电力
与其电荷量的比值表示该点电场的强弱
D．把一小段通电导线放在磁场中某处，所受的磁场力与
该小段通电导线的长度和电流的乘积的比值，表示该
处磁场的强弱
答案：C
（1）磁感应强度是描述磁场强弱及方向的物理量，磁感应强度是矢量，既有大小又有方向，其方向为小磁针北极受力方向。
