2.3凸透镜成像 同步练习（含答案）

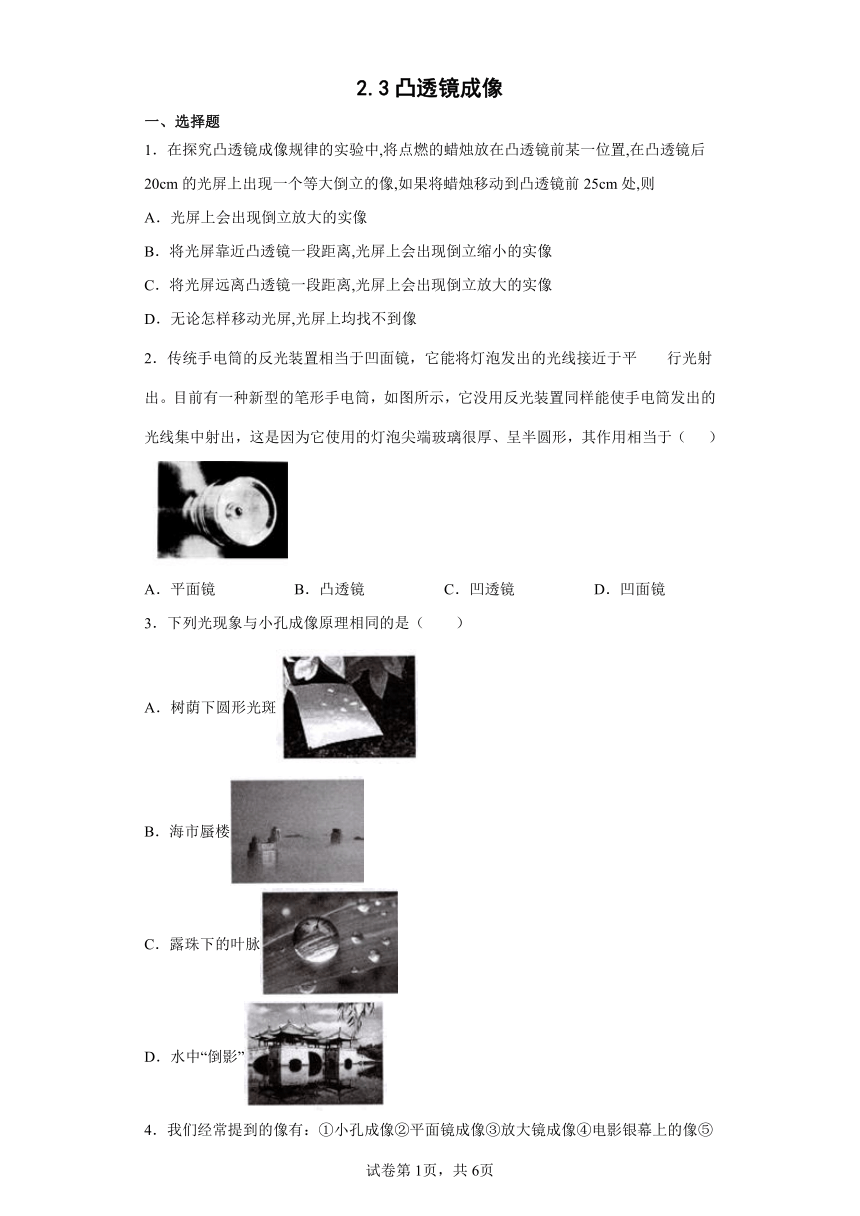

2.3凸透镜成像
一、选择题
1．在探究凸透镜成像规律的实验中,将点燃的蜡烛放在凸透镜前某一位置,在凸透镜后20cm的光屏上出现一个等大倒立的像,如果将蜡烛移动到凸透镜前25cm处,则
A．光屏上会出现倒立放大的实像
B．将光屏靠近凸透镜一段距离,光屏上会出现倒立缩小的实像
C．将光屏远离凸透镜一段距离,光屏上会出现倒立放大的实像
D．无论怎样移动光屏,光屏上均找不到像
2．传统手电筒的反光装置相当于凹面镜，它能将灯泡发出的光线接近于平 行光射出。目前有一种新型的笔形手电筒，如图所示，它没用反光装置同样能使手电筒发出的光线集中射出，这是因为它使用的灯泡尖端玻璃很厚、呈半圆形，其作用相当于（ ）
A．平面镜 B．凸透镜 C．凹透镜 D．凹面镜
3．下列光现象与小孔成像原理相同的是（　　）
A．树荫下圆形光斑
B．海市蜃楼
C．露珠下的叶脉
D．水中“倒影”
4．我们经常提到的像有：①小孔成像②平面镜成像③放大镜成像④电影银幕上的像⑤汽车观后镜中的像,其中（ ）。
A．由于反射而形成的像是②⑤ B．由于折射而形成的像是①③
C．属于实像的是①②③ D．属于虚像的是②③④
5．下列哪种仪器可以扩大我们的观察范围（ ）
A．秒表 B．天平 C．望远镜 D．三角尺
6．用手机摄像头扫描二维码（如图）可快速登录、访问网页，当手机扫描二维码时，下列说法正确的是（　　）
A．二维码是光源 B．二维码中黑色部分反射光，白色部分吸收光
C．摄像头相当于凸透镜 D．二维码位于摄像头的焦点之内才能成清晰的像
7．如图是我们熟悉的二维码的图片,现在,无论是大街上、网络上还是生活中二维码已经随处可见.二维码也成为手机生活服务的重要入口,扫一扫可团购餐饮,扫一扫可拿到打折电影票等等,手机扫描二维码的原理是,手机扫描二维码,相当于给二维码拍一张照片,识别软件正是依靠颜色的深浅来完成对二维码识别,关于涉及到的物理知识,下列说法正确的是（　　）
A．二维码中各个区域对各种色光的反射能力相同
B．扫描仪能识别二维码本身发出的亮暗不同的光
C．当扫描获取二维码信息,能将接收的折射光转换成数字信号
D．扫描仪获取二维码信息,是二维码反射的光经过摄像头对光的反射而成虚像
8．如图是一张在湖边拍摄的照片。因为湖水平静，岸上景物与湖中倒影在照片上十分相似。下列关于照相机使用及真实景物与它在湖中的倒影区别错误的是（ ）
A．照相时景物与相机距离应大于2倍焦距
B．在底片上所成像是倒立、缩小的实像
C．景物与倒影对称于水面，倒影中物体排列的左右位置与拍照时的真实位置正好相反
D．倒影比真实景物略暗一些，倒影中物体的高度比真实物体略大一些
9．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。利用这一成像原理可以制成（　　）
A．照相机 B．幻灯机 C．放大镜 D．望远镜
10．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，把物体从距凸透镜远处移动到15cm处的过程中，光屏上所成的像将(　　)
A．一直变小 B．先变大再变小 C．先变小再变大 D．一直变大
11．春游时，全班同学准备照一张集体照，排队后，发现两侧均有人在镜头外，为了使每个人都能进入镜头，下列措施可行的是（ ）
A．使照相机离人远些，同时镜头到底片的距离减小些
B．使照相机离人近些，同时镜头到底片的距离增大些
C．使照相机离人远些，同时镜头到底片的距离增大些
D．使照相机离人近些，同时镜头到底片的距离减小些
12．下列说法正确的是（　　）
A．修理钟表的工人戴在眼眶上的是一个焦距较大的放大镜
B．照相机是利用凸透镜能成缩小、正立实像的原理制成的
C．投影仪是利用凸透镜能成放大实像的原理制成的
D．放大镜成的是实像
13．在凸透镜主轴上的一物点P，物距大于焦距，如果沿直径对称切除透镜很小一部分，如图所示，再把上、下半截透镜向原主轴位置合拢，则成像情况与原来相比（ ）
A．相同
B．成两个像，上半截透镜A成像点上移，下半截透镜B成像点下移
C．成两个像，上半截透镜A成像点下移，下半截透镜B成像点上移
D．不能成像
14．小光用图示装置“探究凸透镜成像规律”，当蜡烛和透镜位于图示位置、移动光屏到90cm处时，在光屏上看到了清晰的烛焰像。用该凸透镜做下列探究，正确的是（）
A．将蜡烛向左移动5cm，向右移动光屏可以再次得到烛焰清晰的像
B．将蜡烛向右移动5cm，可以模拟照相机成像特点
C．在图示位置上保持蜡烛、光屏位置不变,若在光屏上成清晰的像一定是向右移动透镜
D．保持蜡烛不动，将透镜移到80cm处，眼睛位于光屏一侧通过透镜能看到缩小的烛焰
15．如图所示的四种情况，S是发光点，Sˊ是S经凸透镜后所成的像，MN是凸透镜的主光轴，其中哪一种不可能是凸透镜成像的结果（ ）
A．A B．B C．C D．D
16．人脸识别系统是一项新兴的生物识别技术。在车站，当旅客距安检口0.5～1.2米处时，安装在安检口的人脸识别系统的摄像机就可对其面部特征进行快速核对，如图所示。由此判断，人脸识别系统的摄像机的镜头（ ）
A．相当于凸透镜，焦距可能为0.1米 B．相当于凹透镜，焦距可能为0.1米
C．相当于凸透镜，焦距可能为0.8米 D．相当于凹透镜，焦距可能为0.8米
17．下列四个光路图中，哪个是错误的 （ ）
A．
B．
C．
D．
18．如下图所示的四种情景中，应用光的反射的是
A．手影 B．看见不发光的物体
C．盛水玻璃杯后的字变大了 D．钢笔“错位”了
二、探究题
19．在探究“凸透镜成像规律”的实验中：
(1)如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=________厘米。
(2)如图乙，光屏上呈现清晰的像，此像的性质是___________的实像。若保持蜡烛和光屏位置不变，移动透镜至_______厘米刻度线处，光屏上能再次呈现清晰的像。
(3)由于蜡烛变短，像成在了光屏的上方，要使像重新成在光屏的中心，把凸透镜往________调，调好后，烛焰中心在凸透镜主光轴的________方；
(4)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图
中_______处能观察到烛焰的像。
(5)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像。则该眼镜是
_______眼镜（近视／远视）。
20．如图所示，在做“凸透镜成像”实验时，光屏上恰成一个清晰的像，则此时烛焰所成的像是_________（填“缩小”、“等大”或“放大”）、_________（填“倒立”或“正立”）的实像；如果使烛焰没主轴远离凸透镜，仍要在光屏上得到清晰的像，则光屏应向____
（填“左”或“右”）移动。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
2．B
3．A
4．A
5．C
6．C
7．C
8．D
9．B
10．D
11．A
12．C
13．C
14．D
15．B
16．A
17．C
18．B
19． 10 倒立、放大 40 下 下 B 远视
20． 放大 倒立 左
