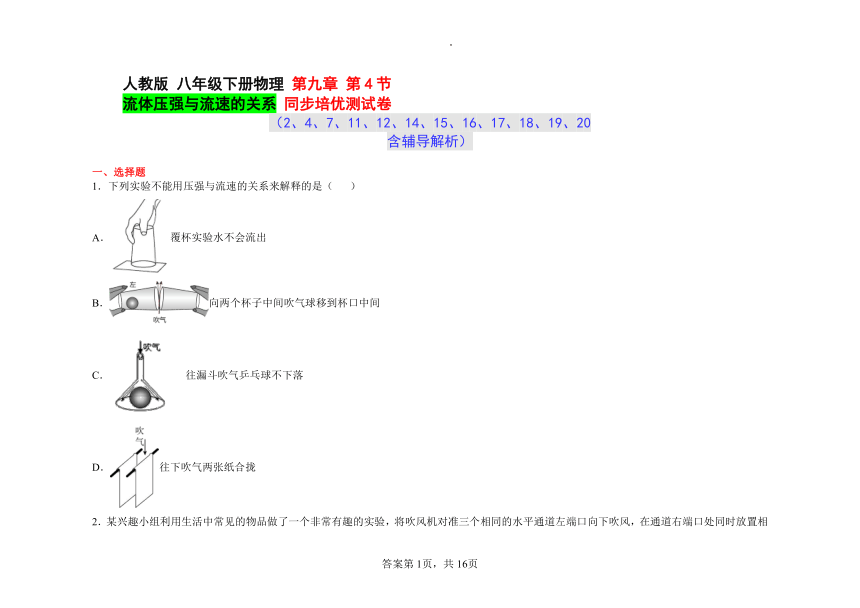

人教版 八年级下册物理 第九章 第4节
流体压强与流速的关系 同步培优测试卷
（2、4、7、11、12、14、15、16、17、18、19、20
含辅导解析）
一、选择题
1．下列实验不能用压强与流速的关系来解释的是（ ）
A．覆杯实验水不会流出
B．向两个杯子中间吹气球移到杯口中间
C．往漏斗吹气乒乓球不下落
D．往下吹气两张纸合拢

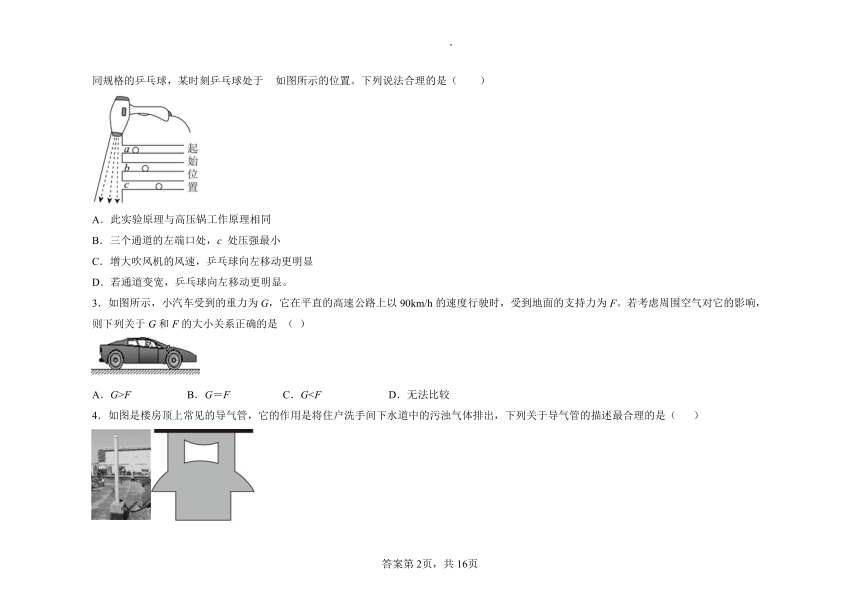

2．某兴趣小组利用生活中常见的物品做了一个非常有趣的实验，将吹风机对准三个相同的水平通道左端口向下吹风，在通道右端口处同时放置相同规格的乒乓球，某时刻乒乓球处于 如图所示的位置。下列说法合理的是（ ）
A．此实验原理与高压锅工作原理相同
B．三个通道的左端口处，c 处压强最小
C．增大吹风机的风速，乒乓球向左移动更明显
D．若通道变宽，乒乓球向左移动更明显。
3．如图所示，小汽车受到的重力为G，它在平直的高速公路上以90km/h的速度行驶时，受到地面的支持力为F。若考虑周围空气对它的影响，则下列关于G和F的大小关系正确的是 （ ）
A．G>F B．G＝F C．G4．如图是楼房顶上常见的导气管，它的作用是将住户洗手间下水道中的污浊气体排出，下列关于导气管的描述最合理的是（ ）

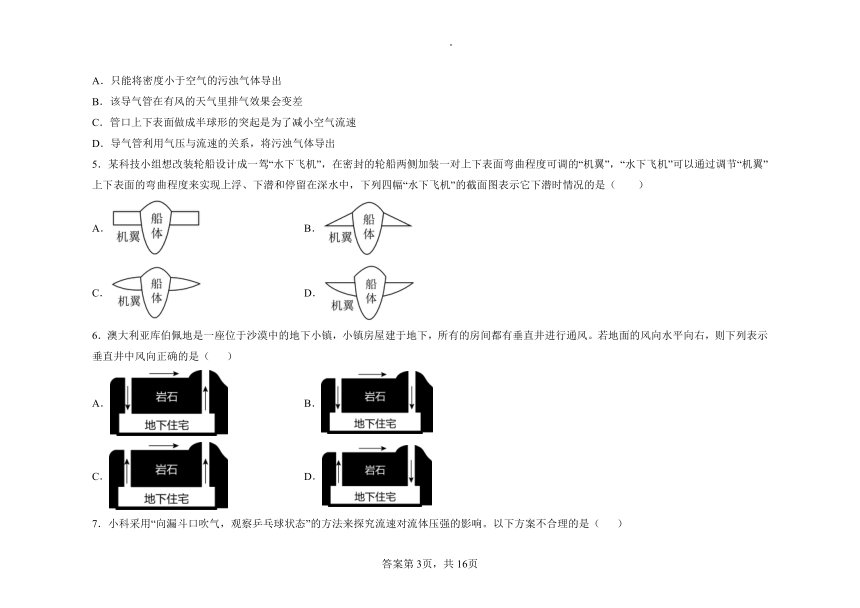

A．只能将密度小于空气的污浊气体导出
B．该导气管在有风的天气里排气效果会变差
C．管口上下表面做成半球形的突起是为了减小空气流速
D．导气管利用气压与流速的关系，将污浊气体导出
5．某科技小组想改装轮船设计成一驾“水下飞机”，在密封的轮船两侧加装一对上下表面弯曲程度可调的“机翼”，“水下飞机”可以通过调节“机翼”上下表面的弯曲程度来实现上浮、下潜和停留在深水中，下列四幅“水下飞机”的截面图表示它下潜时情况的是（ ）
A． B．
C． D．
6．澳大利亚库伯佩地是一座位于沙漠中的地下小镇，小镇房屋建于地下，所有的房间都有垂直井进行通风。若地面的风向水平向右，则下列表示垂直井中风向正确的是（ ）
A． B．
C． D．

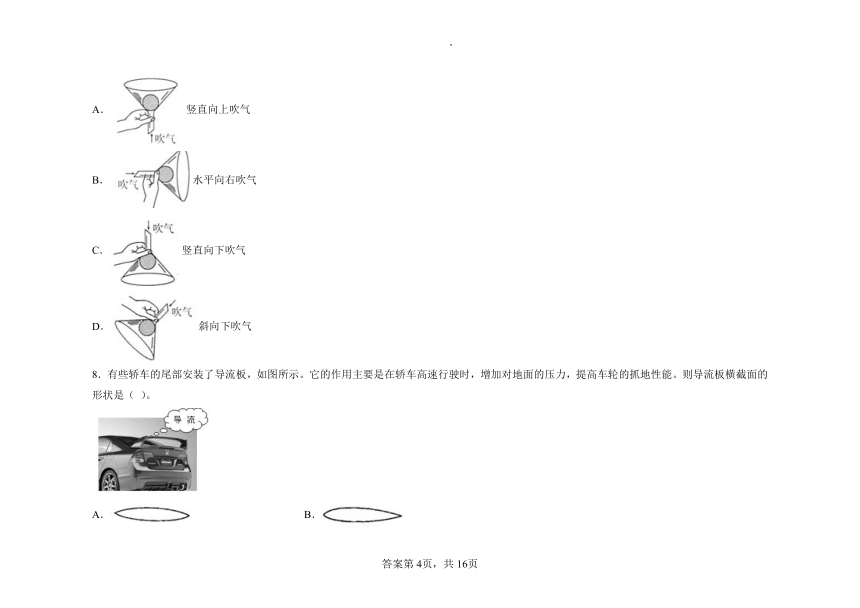

7．小科采用“向漏斗口吹气，观察乒乓球状态”的方法来探究流速对流体压强的影响。以下方案不合理的是（ ）
A．竖直向上吹气
B．水平向右吹气
C．竖直向下吹气
D．斜向下吹气
8．有些轿车的尾部安装了导流板，如图所示。它的作用主要是在轿车高速行驶时，增加对地面的压力，提高车轮的抓地性能。则导流板横截面的形状是（ ）。
A． B．
C． D．

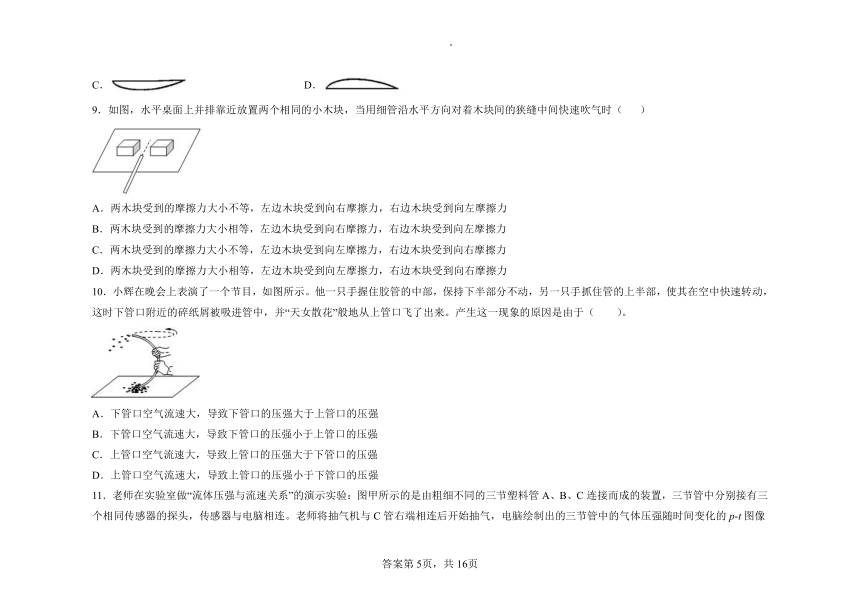

9．如图，水平桌面上并排靠近放置两个相同的小木块，当用细管沿水平方向对着木块间的狭缝中间快速吹气时（ ）
A．两木块受到的摩擦力大小不等，左边木块受到向右摩擦力，右边木块受到向左摩擦力
B．两木块受到的摩擦力大小相等，左边木块受到向右摩擦力，右边木块受到向左摩擦力
C．两木块受到的摩擦力大小不等，左边木块受到向左摩擦力，右边木块受到向右摩擦力
D．两木块受到的摩擦力大小相等，左边木块受到向左摩擦力，右边木块受到向右摩擦力
10．小辉在晚会上表演了一个节目，如图所示。他一只手握住胶管的中部，保持下半部分不动，另一只手抓住管的上半部，使其在空中快速转动，这时下管口附近的碎纸屑被吸进管中，并“天女散花”般地从上管口飞了出来。产生这一现象的原因是由于（ ）。
A．下管口空气流速大，导致下管口的压强大于上管口的压强
B．下管口空气流速大，导致下管口的压强小于上管口的压强
C．上管口空气流速大，导致上管口的压强大于下管口的压强
D．上管口空气流速大，导致上管口的压强小于下管口的压强
11．老师在实验室做“流体压强与流速关系”的演示实验：图甲所示的是由粗细不同的三节塑料管A、B、C连接而成的装置，三节管中分别接有三个相同传感器的探头，传感器与电脑相连。老师将抽气机与C管右端相连后开始抽气，电脑绘制出的三节管中的气体压强随时间变化的p-t图像如图乙所示。则下列描述正确的是（ ）
A．抽气过程中，三节管中的气体流速相同
B．实验室的大气压为101.0kPa
C．0-4s，A管中的气体压强变化最大
D．图像③是C管中的气体压强随时间变化的图像
12．如图，装着红墨水粗细均匀的U型玻璃管伸出两个管口，两个管口非常接近表面粗糙、正在逆时针较快旋转的圆球直径的两端，并且距离圆球表面等距离．在圆球的正上方有一股较为强劲的风均匀竖直往下吹，等U型玻璃管中红墨水液面稳定后，关于U型玻璃管中红墨水液面高低情况描述正确的是（ ）
A．左边比右边高
B．左边比右边低
C．两边等高
D．高低无法确定
二、填空题
13．小明学习《天气与气候》内容后，将使用过的饮料瓶改造成实验工具。将一大饮料瓶去掉瓶底，并在瓶身一侧开一小口，在小口处插入另一个小饮料瓶的瓶口部分，如下图。在瓶身内部放入一支点燃的蜡烛，小瓶瓶口附近放一支点燃的线香。利用该装置可以模拟风的形成。图中C点箭头表示线香烟雾的飘动方向，其中正确的是___________（选填“1”、“2”或“3”），并说明判断该方向的理由___________。
14．乒乓球前进过程中由于不同的旋转方向会沿不同的径迹运动．运动员用三种不同的击球方法把乒乓球击出，分别是上旋球（图中沿逆时针方向旋转）的、下旋球（图中沿顺时针方向旋转）的、不转球的，请判断，图中1、2、3三条径迹属于上旋球（图中沿逆时针方向旋转）的是______________________。
15．2018年2月11日，平昌冬奥会冰壶附加赛在中国和挪威之间展开。如图甲为我国冰壶运动员比赛场景，运动员推动投掷壶从出发点A运动至投掷线B点，之后投掷壶被推出，在冰道上沿着弧线BCD路径到达D点并撞击目标壶，两只冰壶偏离不同方向离开冰道。
(1)两只冰壶相撞后偏离不同方向，说明力的作用效果之一是_________________；
(2)投掷壶在冰道上沿弧线运动，是因为运动员脱手之前对冰壶进行了旋转，这样冰壶在前进时产生了如图乙方向的自转，因此在前进过程中冰壶两侧的空气流速不同，导致冰壶两侧受到气压不同，则图中冰壶两侧的空气流速较大的是_________________(选填P1或P2)侧。
三、简答题
16．如图甲所示，相信同学们都有过这样的经历：下雨时，我们撑着一把伞步行在雨中，一阵大风吹来，雨伞往往会向上翘起来。
（1）请你用所学知识解释雨伞向上翘起来的原因。___________________________。
（2）为探究这个问题，小科制作了一个模型，并把它穿在一根铁丝上，在铁丝的上下各挂一只弹簧测力计，如图乙所示，然后用电吹风对着模型吹风，结果发现：上面的测力计示数________（选填“变大”、 “变小”或“不变”）。
17．刮龙卷风时，大气压能达到9×104帕。如图所示，在一座面积为200米2的简易平顶厂房中，厂房的房顶质量约为10t。当时的大气压是1×105帕。g=10N/Kg，请回答：
（1）刮龙卷风时，大气压小于正常气压的原因是？
（2）如果此时龙卷风从厂房房顶上刮过，厂房的房顶有没有可能被龙卷风卷起？
四、探究题
18．小李同学将粗细不同的玻璃管装置接到水流稳定的自来水管上，当水在玻璃管中流动时，可以看到两个竖直管中水面的高度并不相同，实验现象左如图所示。接着，小李同学又自制了一个飞机机翼模型，将其固定在托盘测力计上，观察测力计示数，右图所示，在机翼模型正前方用电扇迎面吹风来模拟飞机飞行时的气流，观察到测力计的示数变小了。
（1）由左图所示的实验现象，可得出流体压强与流速之间的关系的初步结论是：______________。
（2）在右图所示的实验中，电扇转动后，托盘测力计的示数变小了，原因是：机翼上凸下平，相同时间内，上方气流通过机翼的路程_________下方气流通过机翼的路程，上方气流速度______下方气流速度，造成机翼上方压强_______下方压强，所以机翼获得向上的升力，使测力计读数变小。（选填“大于”或“小于”）；
（3）在下列情形中，能够运用上述结论进行解释的是______。（多项）
A．将氢气球放手后，它会飘向空中
B．大风吹过，未插住插销的窗户向外推开
C．直升飞机能够停在空中一定高度处
D．地铁站台上，人必须在警戒线外候车
（4）如图所示是一种水翼船，船体下安装了水翼。当船在高速航行时，水面下的水翼会使船身整体抬高离开水面，从而减小水对船的阻力。则水翼安装正确的是( )
19．不同飞机，机翼的形状一般不同，机翼的形状是否会影响飞机的升力(机翼上下表面压力差)呢？小应为此进行如下探究：用硬纸板制作成宽度和长度相同、厚度不同的机翼模型。用竖直光滑的杆穿过机翼模型，将模型挂在弹簧秤上。用可调速的风扇，距机翼模型相同距离，以不同的风速正对着模型吹风，分别读出弹簧测力计的示数，并进行多次实验，整理相关的数据如下表：
实验组别 机翼长度 机翼宽度 机翼厚度 不同风速时弹簧秤的示数(N)
0m/s 1m/s 3m/s 6m/s 12m/s
1 20厘米 10厘米 2厘米 9.5 8.5 7.1 5.1 2.9
2 20厘米 10厘米 4厘米 10.0 8.6 6.3 3.1 0
3 20厘米 10厘米 6厘米 11.0 9.1 6.1 2.5 0
(1)用电风扇正对着机翼模型吹风，弹簧秤的示数会变小，其原因是_______________________。
(2)第3组实验中，当风速为6m/s时机翼模型受到的升力为_______N。
(3)结合表格数据，分析机翼模型的升力和机翼厚度之间的关系：_______________________。
20．如图所示，当硬币上气体的流速达到一定时，硬币就会“飞”起来。小羽同学很好奇，决定探究“硬币起飞”的条件。
查阅资料：在地面附近同一高度或高度差不显著的情况下，空气流速v与压强p的关系可表示为，式中C是一个常数，表示空气密度。根据上述关系式可知：
(1)空气流速与压强的关系为流速越___________（选填“大”或“小”），压强越小；当空气流速v为0时，常数C表示___________；
(2)设一个硬币的重力为G，当需要将硬币吹起时，硬币上下表面的受到的压力差至少为___________；
(3)当在水平桌面上放置一个硬币并沿箭头所示方向吹气，由于气流通过硬币上部，而硬币下面没有气流通过，硬币上下表面就会产生差值为的压强差，此压强差就是硬币向上的动力；
(4)设硬币的表面积为S，请写出刚好将硬币吹起时吹气速度v的表达式（用、S、m或G表示）___________。
参考答案：
1．A
2．C
A．根据图片可知，当左端有风吹过时，气体流速大压强小，于是三个小球在大气压强的作用下被推向左端，而高压锅的工作原理为液体沸点随气压的变化规律，故A错误；
B．c处小球运动的距离最短，则说明c处的小球受到的推力最小，即c处压强最大，故B错误；
C．增大吹风机的风速，则左端气体压强更小，那么乒乓球受到的推力更大，则向左运动更明显，故C正确；
D．乒乓球移动的距离只与左右两端的气压差大小有关，而和通道的宽窄没有关系，故D错误。
3．A
4．D
ABD．空气是流体，根据流体的压强与流速的关系可知，导气管上端的空气流速大，其压强小，导气管下方的空气流速小，即压强大，即利用上述原理将污气压出导气管；且能看出，在有风的天气里，导气管排气的效果会更好，故D符合题意，AB不符合题意；
C．管口上下表面做成半球形的突起是为了增大空气流速，故C不符合题意。
5．D
6．A
7．A
A．不吹气时，乒乓球受到的重力和支持力是平衡力，乒乓球处于静止状态；竖直向上吹气时，乒乓球底部空气流速大压强小，乒乓球上面流速小压强大，产生向下的压力，乒乓球受竖直向下的重力，乒乓球还受到支持力作用，这三个力是平衡力，乒乓球也处于静止状态，所以竖直向上吹气没有改变乒乓球的运动状态，不能很好的探究流体流速对流体压强的影响，故A符合题意；
B．不吹气时，乒乓球由于重力作用会滚下来，水平向右吹气时，乒乓球左侧空气流速大压强小，乒乓球右侧空气流速小压强大，产生向左的压力，乒乓球保持静止状态，所以水平向右吹气改变了乒乓球的运动状态，可以探究流速对流体压强的影响，故B不符合题意；
C．不吹气时，乒乓球由于重力作用会滚下落，竖直向下吹气时，乒乓球上方空气流速大压强小，乒乓球下方空气流速小压强大，产生向上的压力，乒乓球保持静止状态，所以竖直向下吹气改变了乒乓球的运动状态，可以探究流速对流体压强的影响，故C不符合题意；
D．不吹气时，乒乓球由于重力作用会滚下来，斜向下吹气时，乒乓球右上方空气流速大压强小，乒乓球左下方空气流速小压强大，产生向右上方的压力，乒乓球保持静止状态，所以斜向下吹气改变了乒乓球的运动状态，可以探究流速对流体压强的影响，故D不符合题意。
8．C
9．D
10．D
11．C
A．在图甲的装置中，当用抽气机抽气时，在同一时间内，通过每个管子的气体总量相同，细管内气体流速比粗管内气体流速大，粗管内气体流速小，故A管内的气体流速最大，B管内的气体流速次之，C管内的气体流速最小，故A错误。
B．观察p-t图像可知，开始抽气前大气压为101.3kPa，即实验室的大气压为101.3kPa，故B错误。
CD．因为A管内的气体流速最大，B管内的气体流速次之，C管内的气体流速最小，气体压强变化最小，故C管压强最大，B管次之，A管最小；由图可知，在相等的时间内，③的压强变化最大，故可判断气体压强变化最大的是A管。即图像③是A管中的气体压强随时间变化的图像，故C正确，D错误。
故选C。
12．A
读图可知,因为由上吹到下的风经过球的左侧时为顺风,速度为v+v左,而吹到右边的风为v v右，因为左右两侧的风速相同，所以左边的实际空气流速大于右边的实际空气流速，即左边的压强小于右边压强，所以左边液面比右边液上的气压低，即左边的液面高底比右边高。A符合题意。
13． 1 蜡烛燃烧，上面的空气受热密度减小而上升，则瓶内空气流速大压强小，此时瓶外的空气压强大于瓶内，于是C点的线香烟雾被周围空气压入瓶中。
14．1
乒乓球在上旋过程中还向左运动，由于乒乓球逆时针转动带动周围空气逆时针转动，乒乓球又向左运动，使乒乓球上方的空气流动速度减小，压强增大，乒乓球下方的空气流动速度增大，压强减小，乒乓球受到向下的压力作用，沿弧线迅速下落。因此轨迹1是上旋球。
15． 力能改变物体的运动状态 P1
(1)[1]两只冰壶相撞后偏离不同方向，说明力可以改变物体的运动状态。
(2)[2]由于投掷壶的转动，周围空气也随之绕投掷壶转动。对于投掷壶，由于投掷壶逆时针旋转，带动投掷壶上方空气逆时针转动，投掷壶上方空气随之向左运动，但同时投掷壶向右运动，则空气相对于投掷壶向左运动，空气和投掷壶带动空气的运动方向相同，增大了空气的运动速度，投掷壶上方的空气流动速度大，压强小。由于投掷壶的旋转，投掷壶下方空气随之向左运动，空气相对于投掷壶的两种运动作用相抵，投掷壶下方的空气流动速度小，压强大，即图中冰壶两侧的空气流速较大的是P1。
16． 气体在流速大的地方压强小，在流速小的地方压强大 变大
(1)[1]雨伞上面凸出，当一阵大风吹来时，空气经过的上面的路程长，流速大、压强小；空气经过的下面的路程短，流速小、压强大，雨伞受到向上的压力差，使得雨伞会向上翘起来。
(2)[2]根据流体压强与流速的关系推断，上面的流速小，模型上方的大气压强大于下方的大气压强，所以上面的测力计示数变大，下面的测力计示数变小。
17．(1)龙卷风内部空气流速大，压强小，所以龙卷风内部气压小于外部的大气压；(2)有可能
(1)龙卷风内部空气流速大，压强小，所以龙卷风内部气压小于外部的大气压；
(2) 厂房房顶上受到龙卷风的作用力：
F1=p1S=9×104Pa×200m2=1.8×107N，
方向向下，因为当时的大气压为1.0×105 Pa，所以厂房房顶上受到向上的大气压的作用力：
F2=p2S=1.0×105Pa×200m2=2×107N，
故厂房所受大气对房顶的作用力：
F=F2 F1=2×107N 1.8×107N=2×106N.
厂房的房顶质量约为10t,即：
G=mg=10000kg×10N/kg=1×105N；
即此时龙卷风向上的力大于重力，所以房顶有可能被龙卷风卷走。
18． 流速越大的位置，压强越小 大于 大于 小于 BD D
（1）图a中，左端管比较粗，右端管较细．在流量一定时，管子越细，水的流速就越大．由图可知，左端管上方液柱高说明压强大，由此得出流体压强与流速的关系：流速越大的位置压强越小。
（2）电扇转动后，气流会流经飞机机翼模型，机翼模型上方凸空气通过的路程长，流速大，向下的压强小；机翼模型下方凹空气通过的路程短，流速小，向上的压强大，从而形成了一个向上的压强差，是托盘测力计的示数减小。
（3）A、氢气球升空是受到浮力，与流体压强无关，故A选项错误；
B、大风吹过，未插住插销的窗户向外推开，是因为室外空气流速加快，压强减小，室内气压大于室外造成的，故B选项正确；
C、直升飞机的螺旋桨的浆面是斜面，它高速旋转，下表面给空气一个向下的力，物体间力的作用是相互的，空气也给螺旋桨一个向上的力，这个力使直升飞机停在空中，故C选项错误；
D、地铁站台上，人必须在警戒线外候车，是为了防止火车速度快，造成周围空气流速加快，压强减小，在大气压的做一下，容易把人压入车底，故D选项正确。
（4）A和C两个水翼相反放置，两个水翼受到水的压力相反，对船体不会产生向上的升力作用，因此不符合题意；B两个水翼都是上面平面，下面弧形，水经过上方流速小于下方流速，下方压强小于上方压强，水对船体产生一个向下的压力作用，因此不符合题意；D两个水翼都是上面弧形，下面平面，水经过上方流速大于下方流速，上方压强小于下方压强，水对船体产生一个向上的升力作用，因此符合题意。
19． 机翼模型上表面流速大，压强小 8.5 当风速、机翼宽度和长度相同时，机翼的厚度越大，机翼模型获得的升力越大
(1)[1]当用电风扇对着模型吹风时，由于模型上方凸起，下方平直，所以上表面空气流速快、压强小，下面表空气流速慢，压强大，形成一个向上的压力差，从而使弹簧秤的示数会变小。
(2)[2]第3组实验中，当风速为0m/s时机翼模型受到的升力为0，此时弹簧秤示数为11.0N，重力是9.5N，第3组实验中，当风速为6m/s时弹簧秤示数为2.5N，则机翼模型受到的升力为
11.0N-2.5N=8.5N
(3)[3]三次实验中，速度为0m/s和1m/s时的升力分别为
9.5N-8.5N=1N
10.0N-8.6N=1.4N
11.0N-9.1N=1.9N
三次实验中机翼长度和宽度都相同，机翼的厚度不同，机翼的厚度越大，产生的升力越大，故结论为：在机翼长度和宽度都相同时，机翼厚度越大，产生的升力越大。
20． 大 空气流速为0时的压强 G
(1)[1]由公式（式中C是常量，ρ表示空气密度）可知：空气流速越大，压强小；空气流速越小，压强大。
[2]在吹硬币时，硬币下方的空气流速为0，代入公式中可得
即硬币下方空气压强，常量C表示空气流速为0时的压强。
(2)[3]吹硬币时，硬币受到三个力的共同作用：硬币上表面的压力F上、下表面的压力F下、硬币的自重G；那么刚好被吹起时，则有
即硬币上、下表面的压力差。
(4)[4]刚好吹起硬币时可看作硬币受到平衡力的作用，即，此时硬币上方的压强
硬币下方的压强
（空气流速为0）
那么硬币上下方的压强差
根据可得
则刚好将硬币吹起时吹气速度。
