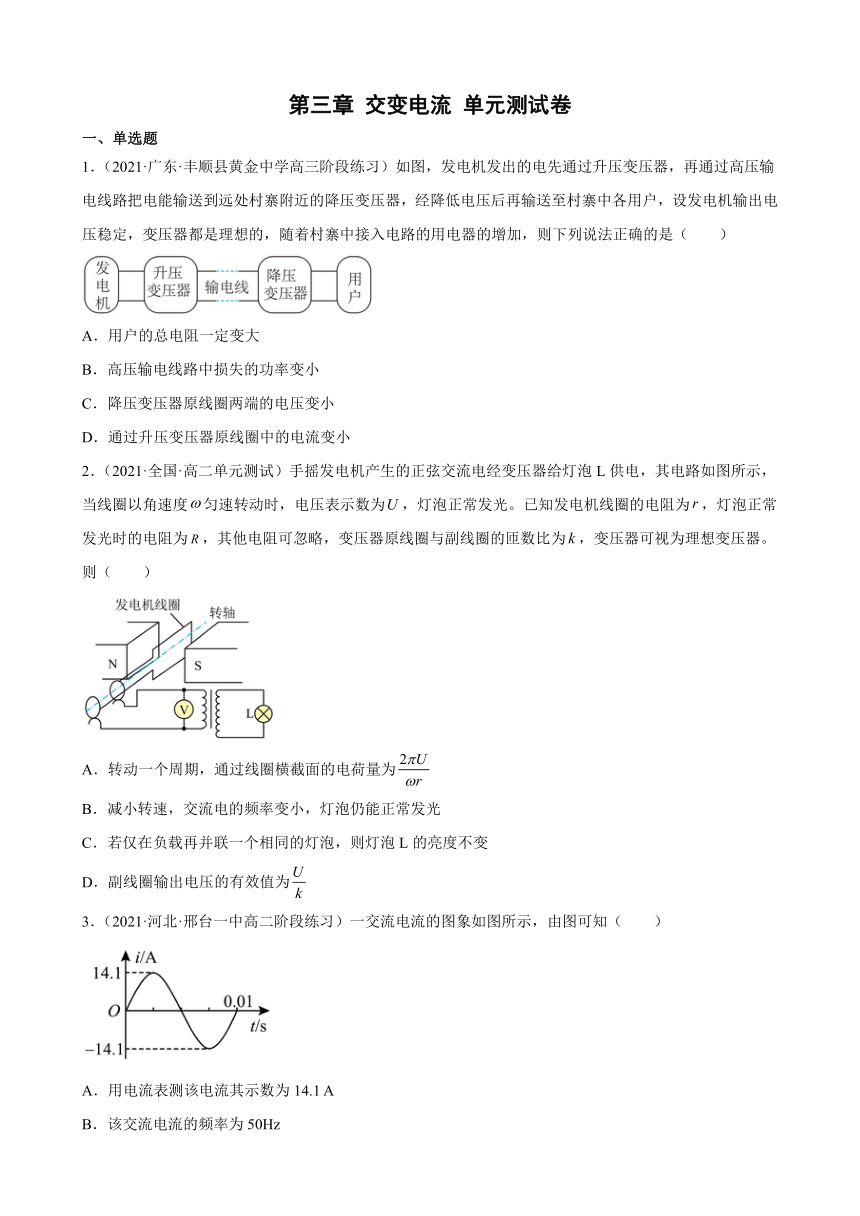

第三章 交变电流 单元测试卷
一、单选题
1.(2021·广东·丰顺县黄金中学高三阶段练习)如图,发电机发出的电先通过升压变压器,再通过高压输电线路把电能输送到远处村寨附近的降压变压器,经降低电压后再输送至村寨中各用户,设发电机输出电压稳定,变压器都是理想的,随着村寨中接入电路的用电器的增加,则下列说法正确的是(  )
A.用户的总电阻一定变大
B.高压输电线路中损失的功率变小
C.降压变压器原线圈两端的电压变小
D.通过升压变压器原线圈中的电流变小
2.(2021·全国·高二单元测试)手摇发电机产生的正弦交流电经变压器给灯泡L供电,其电路如图所示,当线圈以角速度匀速转动时,电压表示数为,灯泡正常发光。已知发电机线圈的电阻为,灯泡正常发光时的电阻为,其他电阻可忽略,变压器原线圈与副线圈的匝数比为,变压器可视为理想变压器。则(  )
A.转动一个周期,通过线圈横截面的电荷量为
B.减小转速,交流电的频率变小,灯泡仍能正常发光
C.若仅在负载再并联一个相同的灯泡,则灯泡L的亮度不变
D.副线圈输出电压的有效值为
3.(2021·河北·邢台一中高二阶段练习)一交流电流的图象如图所示,由图可知(  )
A.用电流表测该电流其示数为14.1 A
B.该交流电流的频率为50Hz
C.该交流电流通过10Ω电阻时,电阻消耗的电功率为1000 W
D.该交流电流瞬时值表达式为i=14.1sin314t A

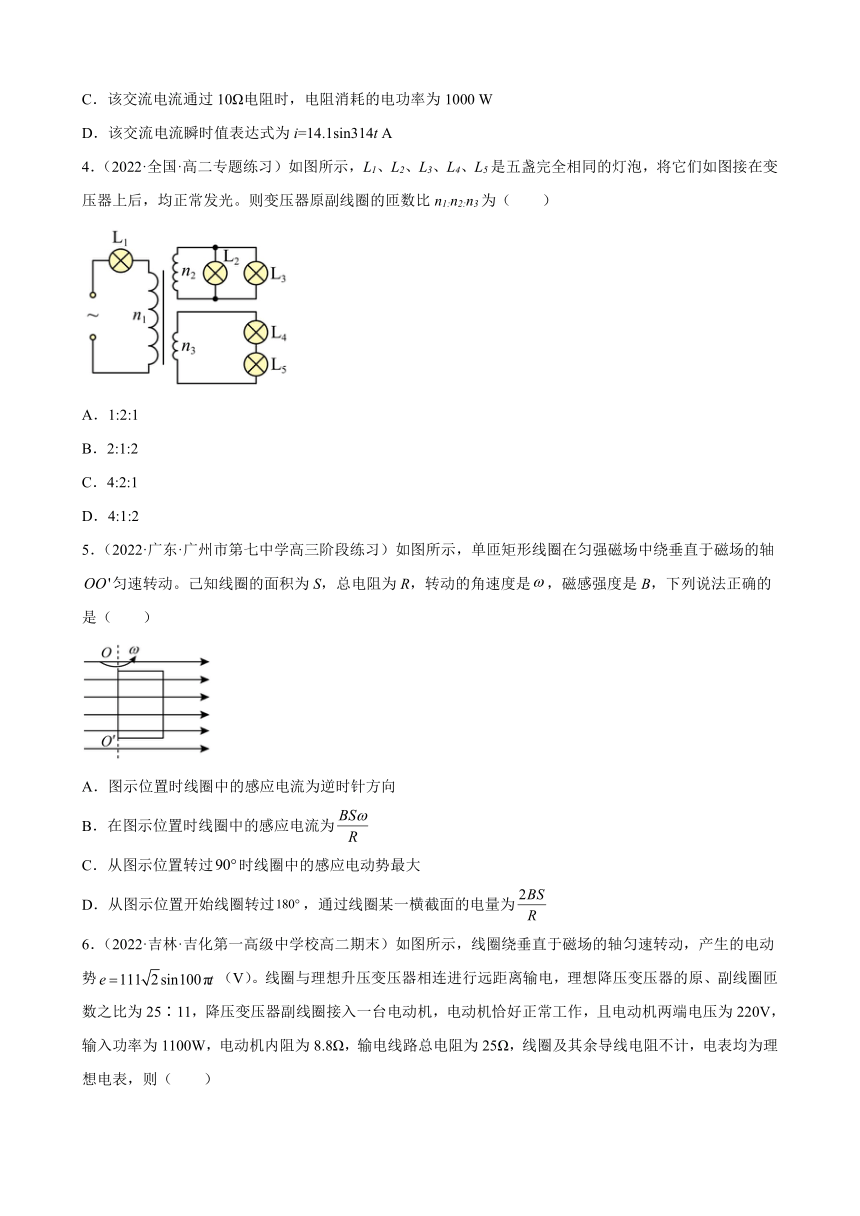

4.(2022·全国·高二专题练习)如图所示,L1、L2、L3、L4、L5是五盏完全相同的灯泡,将它们如图接在变压器上后,均正常发光。则变压器原副线圈的匝数比n1:n2:n3为(  )
A.1:2:1
B.2:1:2
C.4:2:1
D.4:1:2
5.(2022·广东·广州市第七中学高三阶段练习)如图所示,单匝矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动。己知线圈的面积为S,总电阻为R,转动的角速度是,磁感强度是B,下列说法正确的是(  )
A.图示位置时线圈中的感应电流为逆时针方向
B.在图示位置时线圈中的感应电流为
C.从图示位置转过时线圈中的感应电动势最大
D.从图示位置开始线圈转过,通过线圈某一横截面的电量为

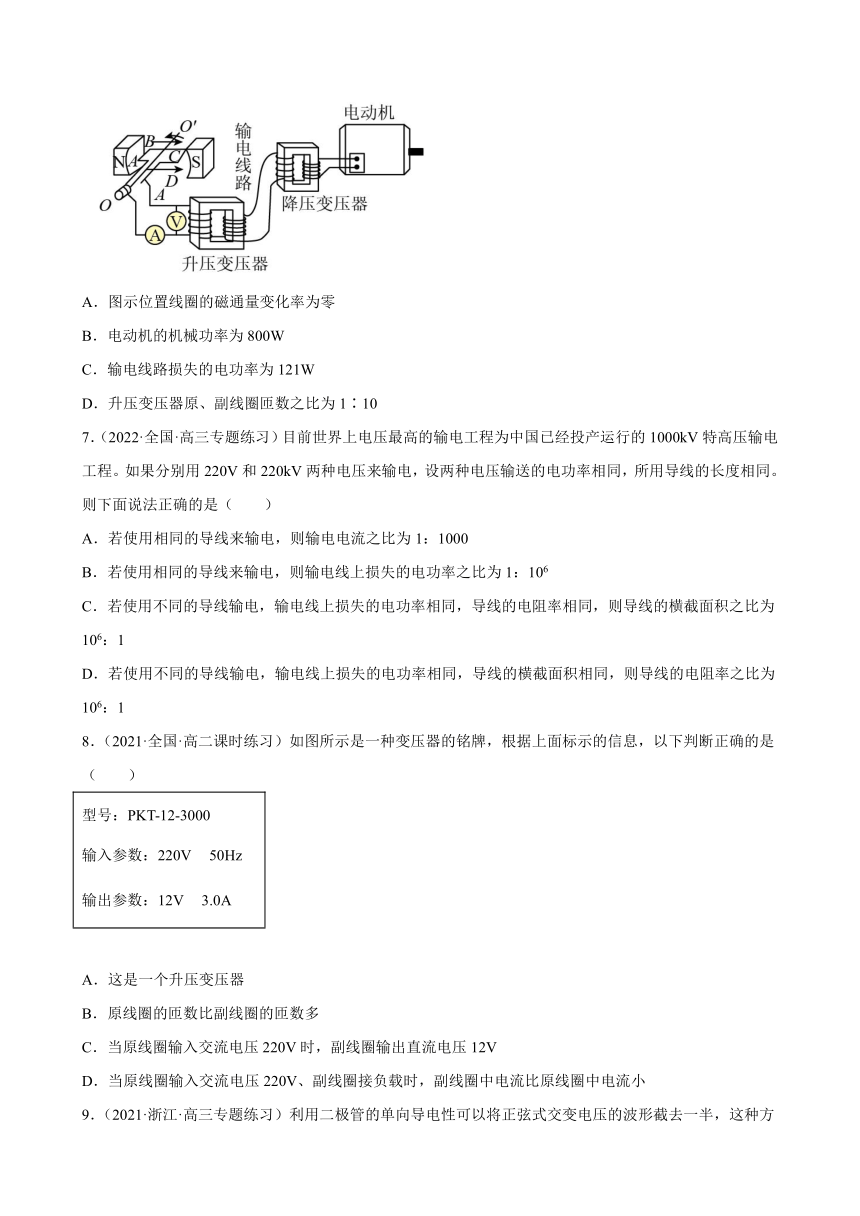

6.(2022·吉林·吉化第一高级中学校高二期末)如图所示,线圈绕垂直于磁场的轴匀速转动,产生的电动势(V)。线圈与理想升压变压器相连进行远距离输电,理想降压变压器的原、副线圈匝数之比为25∶11,降压变压器副线圈接入一台电动机,电动机恰好正常工作,且电动机两端电压为220V,输入功率为1100W,电动机内阻为8.8Ω,输电线路总电阻为25Ω,线圈及其余导线电阻不计,电表均为理想电表,则(  )
A.图示位置线圈的磁通量变化率为零
B.电动机的机械功率为800W
C.输电线路损失的电功率为121W
D.升压变压器原、副线圈匝数之比为1∶10
7.(2022·全国·高三专题练习)目前世界上电压最高的输电工程为中国已经投产运行的1000kV特高压输电工程。如果分别用220V和220kV两种电压来输电,设两种电压输送的电功率相同,所用导线的长度相同。则下面说法正确的是(  )
A.若使用相同的导线来输电,则输电电流之比为1:1000
B.若使用相同的导线来输电,则输电线上损失的电功率之比为1:106
C.若使用不同的导线输电,输电线上损失的电功率相同,导线的电阻率相同,则导线的横截面积之比为106:1
D.若使用不同的导线输电,输电线上损失的电功率相同,导线的横截面积相同,则导线的电阻率之比为106:1
8.(2021·全国·高二课时练习)如图所示是一种变压器的铭牌,根据上面标示的信息,以下判断正确的是(  )
型号:PKT-12-3000 输入参数:220V 50Hz 输出参数:12V 3.0A
A.这是一个升压变压器
B.原线圈的匝数比副线圈的匝数多
C.当原线圈输入交流电压220V时,副线圈输出直流电压12V
D.当原线圈输入交流电压220V、副线圈接负载时,副线圈中电流比原线圈中电流小

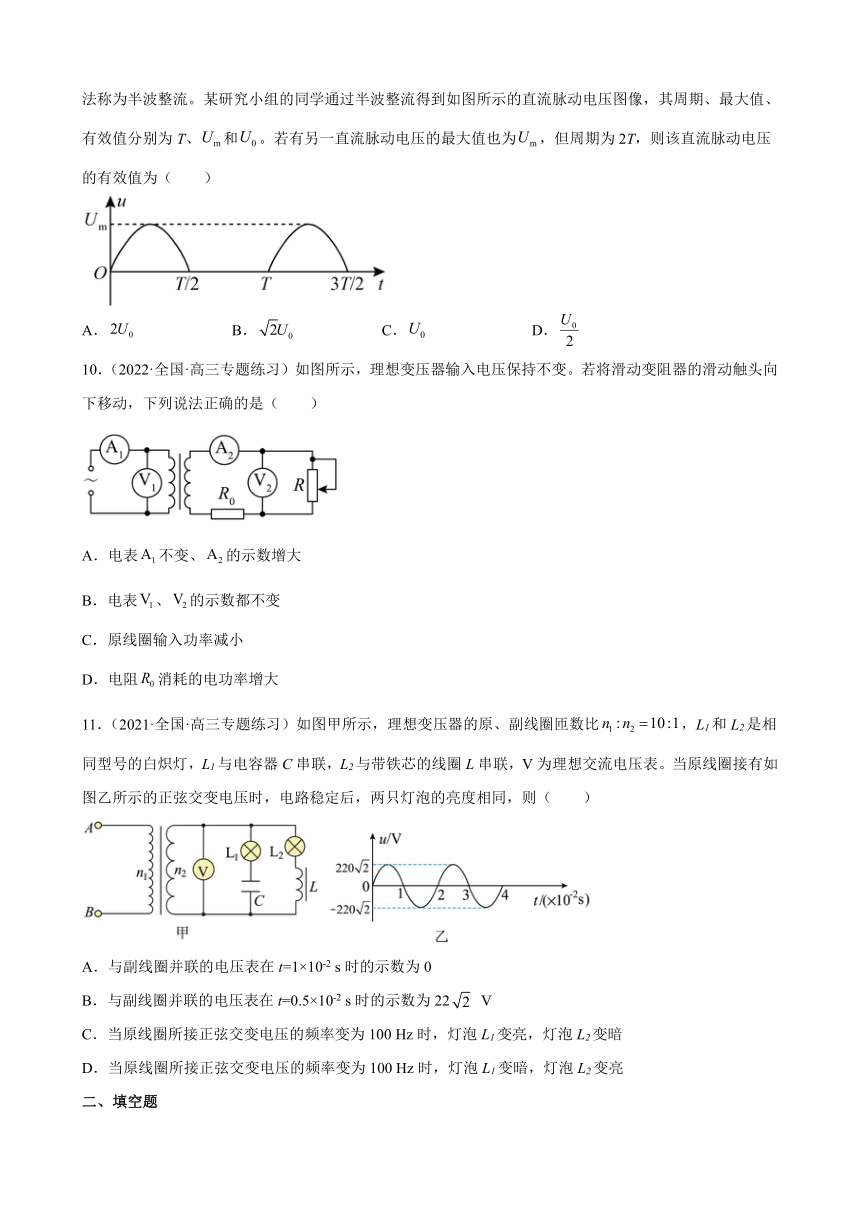

9.(2021·浙江·高三专题练习)利用二极管的单向导电性可以将正弦式交变电压的波形截去一半,这种方法称为半波整流。某研究小组的同学通过半波整流得到如图所示的直流脉动电压图像,其周期、最大值、有效值分别为T、和。若有另一直流脉动电压的最大值也为,但周期为2T,则该直流脉动电压的有效值为(  )
A. B. C. D.
10.(2022·全国·高三专题练习)如图所示,理想变压器输入电压保持不变。若将滑动变阻器的滑动触头向下移动,下列说法正确的是(  )
A.电表不变、的示数增大
B.电表、的示数都不变
C.原线圈输入功率减小
D.电阻消耗的电功率增大
11.(2021·全国·高三专题练习)如图甲所示,理想变压器的原、副线圈匝数比,L1和L2是相同型号的白炽灯,L1与电容器C串联,L2与带铁芯的线圈L串联,V为理想交流电压表。当原线圈接有如图乙所示的正弦交变电压时,电路稳定后,两只灯泡的亮度相同,则(  )
A.与副线圈并联的电压表在t=1×10-2 s时的示数为0
B.与副线圈并联的电压表在t=0.5×10-2 s时的示数为22 V
C.当原线圈所接正弦交变电压的频率变为100 Hz时,灯泡L1变亮,灯泡L2变暗
D.当原线圈所接正弦交变电压的频率变为100 Hz时,灯泡L1变暗,灯泡L2变亮
二、填空题
12.(2021·福建省连城县第一中学高二阶段练习)特高压输电可使输送中的电能损耗和电压损失大幅降低。我国已成功掌握并实际应用了特高压输电技术。假设从A处采用550kV的超高压向B处输电,输电线上损耗的电功率为 P,到达B处时电压下降了 U。在保持A处输送的电功率和输电线电阻都不变的条件下,改用1100kV特高压输电,输电线上损耗的电功率变为 P′,到达B处时电压下降了 U′。不考虑其他因素的影响, P′=______, U′=______( P和 U已知)
13.(2021·四川·威远中学校高二期中)(1)如图为一正弦交变电流的图象,由图可知电流的有效值I=______,电流瞬时值表达式i=______;
(2)如图所示,和是输电线,在图中空圈内填入所用的电表的符号______,若已知变压比为100︰1,变流比为100︰1,并且知道电压表示数为220V,电流表示数为1000A,则输电线路中的功率为______W。
14.(2021·海南·三亚华侨学校高二期中)实验室中有一台铭牌模糊的可拆卸式变压器,如图所示,该变压器可近似看做理想变压器。某同学欲测量它的初级次级线圈匝数:先在闭合铁芯的上端铁轭处紧密缠绕100匝漆包细铜线,并将细铜线两端与理想交流电压表构成闭合回路。
(1)变压器的铁芯是利用薄硅钢片叠压而成的,而不是采用一整块硅钢,这是因为( )
A.增大涡流,提高变压器的效率
B.增大铁芯中的电阻,以产生更多的热量
C.减小涡流,提高变压器的效率
D.增大铁芯中的电阻,以减小发热量
(2)在次级线圈左右两端的接线柱上输入12V低压交流电压,理想交流电压表示数为60V,则次级线圈的匝数为_______匝;在初级线圈左右两端的接线柱上输入12V低压交流电压,理想交流电压表示数为30V,则初级线圈的匝数为________匝。
(3)若初级线圈左右两端接线柱接入的交变电压瞬时表达式为u=311sin100πt(V),则与次级线圈左右两端接线柱直接相连的理想交流电压表的示数为___________V
三、解答题
15.(2022·河北·临城中学高二开学考试)手摇发电机的实物模型如图甲所示,其工作原理可简化为图乙,匀强磁场的磁感应强度大小为T,矩形线圈的总电阻为0.5Ω、匝数为20匝、面积为0.15m2,可绕垂直于匀强磁场的轴匀速转动。将这台手摇发电机接在理想变压器的原线圈上,副线圈接有规格为“220V、88W”的灯泡,如图丙所示。现在匀速摇动发电机,使灯泡正常发光。已知理想变压器的原、副线圈匝数之比为1:5,电压表为理想交流电压表,其余电阻均不计。求:
(1)理想交流电压表的示数U1;
(2)手摇发电机匀速转动的角速度ω。
16.(2022·吉林·抚松县第一中学高二开学考试)如图所示,匀强磁场的磁感应强度,边长的正方形线圈共100匝,线圈电阻。线圈绕垂直于磁感线的对称轴匀速转动,角速度,设电路电阻。求:
(1)转动过程中感应电动势的最大值和交变电压表的示数;
(2)由图示位置(线圈平面与磁感线平行)转过60°角时的瞬时感应电动势;
(3)由图示位置转过90°角的过程中产生的平均感应电动势;
(4)由图示位置转过90°角的过程中通过R的电荷量;
(5)线圈转动一周外力所做的功。
17.(2021·河南·开封高中模拟预测)夜间由于光线较暗,可在自行车上安装小发电机,示意图如图甲所示,小发电机的内部结构示意图如图乙所示。面积为S的矩形线圈通过圓柱体与半径为r0的摩擦小轮焊接在一起,当摩擦小轮转动时可带动矩形线圈绕中心轴线一起转动。摩擦小轮与自行车车轮的边缘相接触,当车轮转动时,因摩擦而带动小轮转动。线圈处于磁感应强度为B的匀强磁场中,方向始终与矩形线圈轴线垂直。线圈的匝数为N,通过电刷为小灯泡提供电能。自行车前、后轮的半径均为R。自行车以一定的速度匀速行驶时,后轮绕轮轴转动的角速度为ω。自行车与地面、摩擦小轮与后轮之间没有相对滑动。求:
(1)摩擦小轮的角速度ω0;
(2)小发电机产生电动势的有效值E。

试卷第1页,共3页
参考答案:
1.C
2.D
3.C
4.D
5.B
6.C
7.C
8.B
9.C
10.D
11.C
12.(1)44V;(2)15rad/s
13.(1)3.14V,1.78V;(2)1.57V;(3)2.0V;(4)0.1C;(5)1J
14.(1);(2)
15. P U
16. 20sin100πt(A)
17. C 20 40 110
