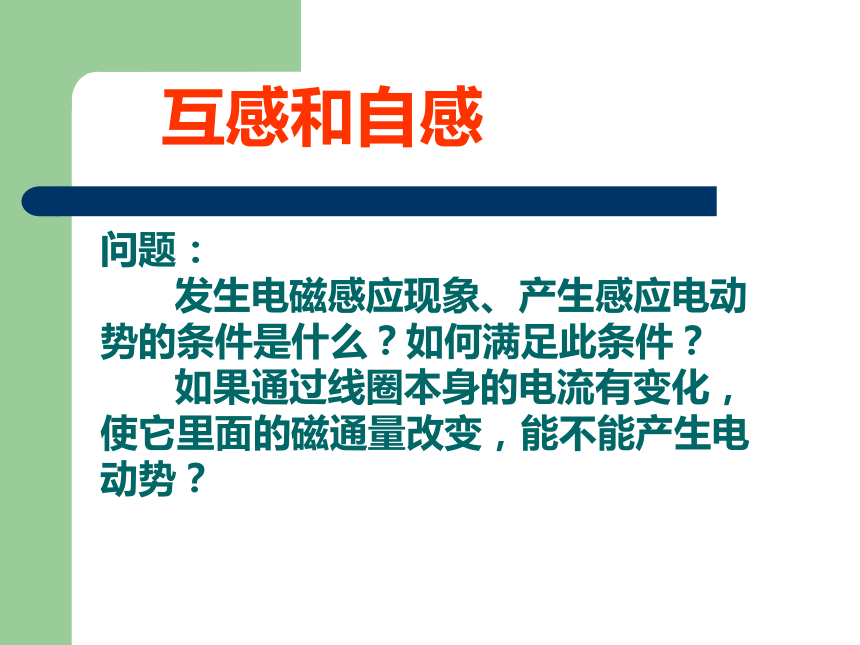

课件13张PPT。互感和自感问题:
发生电磁感应现象、产生感应电动势的条件是什么?如何满足此条件?

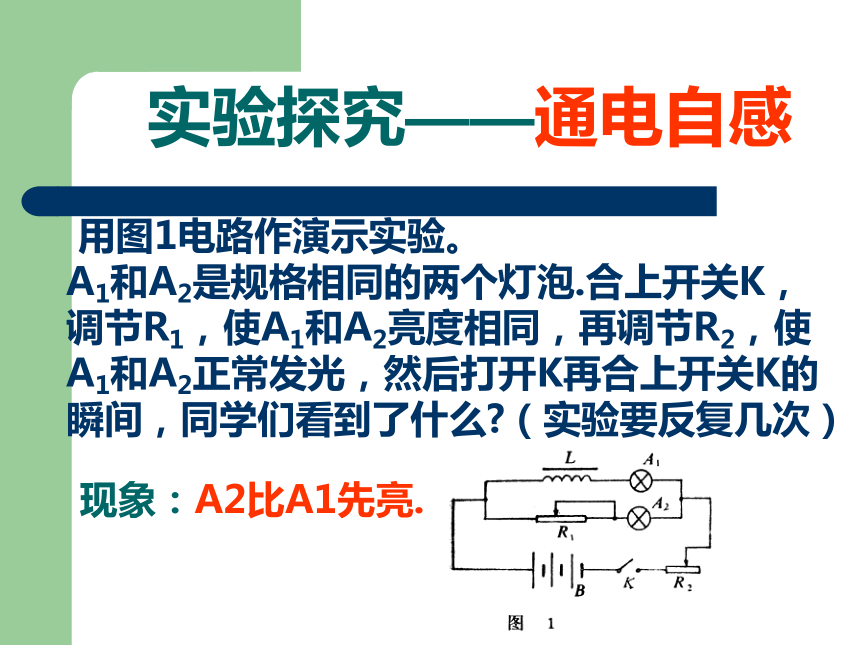

如果通过线圈本身的电流有变化,使它里面的磁通量改变,能不能产生电动势? 用图1电路作演示实验。

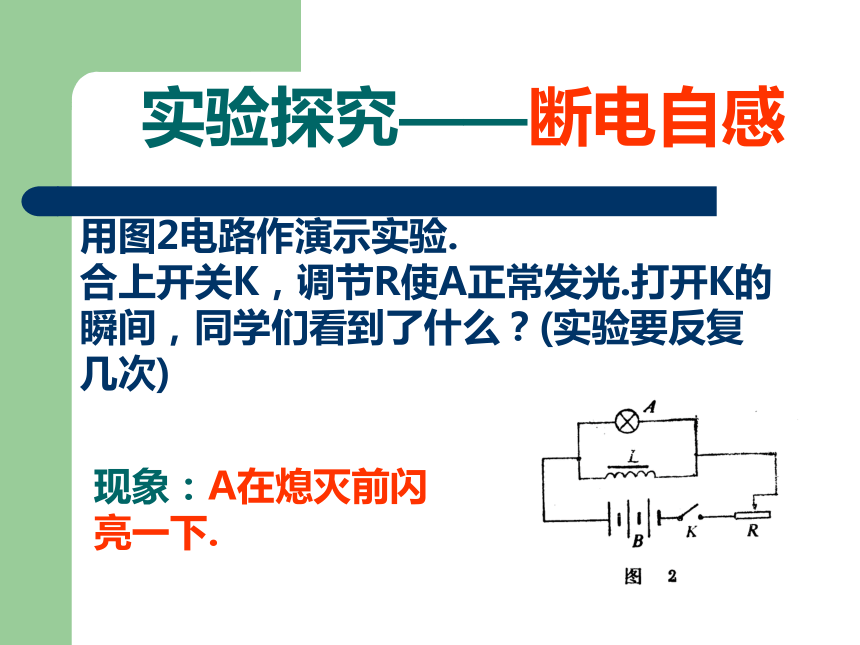

A1和A2是规格相同的两个灯泡.合上开关K,调节R1,使A1和A2亮度相同,再调节R2,使A1和A2正常发光,然后打开K再合上开关K的瞬间,同学们看到了什么?(实验要反复几次)实验探究——通电自感现象:A2比A1先亮.用图2电路作演示实验.

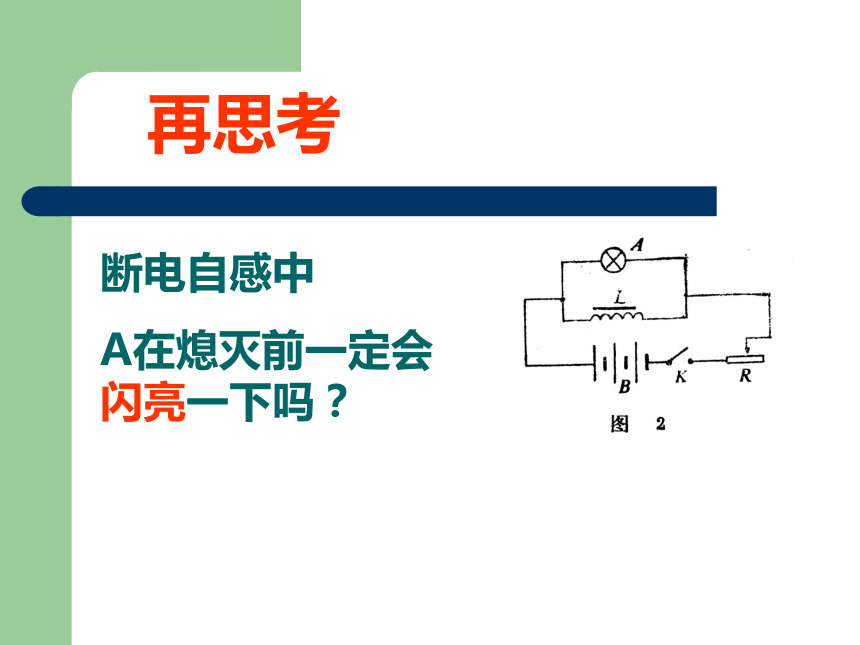

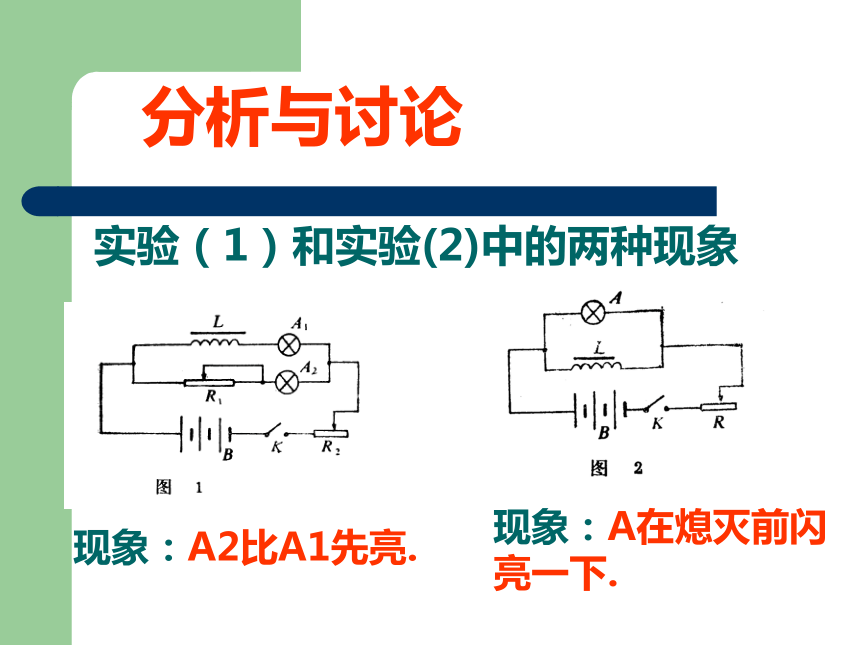

合上开关K,调节R使A正常发光.打开K的瞬间,同学们看到了什么?(实验要反复几次)实验探究——断电自感现象:A在熄灭前闪亮一下.实验(1)和实验(2)中的两种现象 分析与讨论现象:A2比A1先亮.现象:A在熄灭前闪亮一下.自感现象 当导体中的电流发生变化时,导体本身就产生感应电动势,这个电动势总是阻碍导体中原来电流的变化.像这种由于导体本身的电流发生变化而产生的电磁感应现象叫做自感现象,在自感现象中产生的感应电动势,叫做自感电动势.再思考断电自感中
A在熄灭前一定会闪亮一下吗?自感电动势的大小与什么因素有关? 对同一个线圈:穿过线圈的磁通量变化的快慢跟电流变化快慢有关系。
E∝△I/△t对不同的线圈:电流变化快慢相同的情况下,产生的自感电动势是不相同的思考与讨论自感系数自感电动势 E 与线圈本身的特性有关
——用自感系数L来表示线圈的这种特性. 自感系数简称自感或是电感.跟线圈的形状,长短,匝数等因素有关---线圈越粗,越长,匝数越密,它的自感系数就越大,另外有铁芯的线圈的自感系数比没有铁芯时大得多.自感电动势大小:自感电动势的方向:楞次定律 自感现象从能量守恒观点来考察,可以看出自感线圈在阻碍电流增大的过程中,本身储藏了磁场能,而在阻碍电流减小的过程中,又把储存的磁场能释放出来,这与电容器的充、放电过程相类似。
??导体回路的自感现象可与力学中的惯性现象作类比,两者都是阻碍体系本身运动状态的变化,而自感,则可与物体的质量相比拟。磁场的能量互感现象 两个没有相连的线圈,当一个线圈中的电流变化时,它所产生的变化的磁场会在另一个线圈中产生感应电动势。这种现象叫做互感,这种感应电动势叫做互感电动势。 自感系数简称自感或是电感.跟线圈的形状,长短,匝数等因素有关---线圈越粗,越长,匝数越密,它的自感系数就越大,另外有铁芯的线圈的自感系数比没有铁芯时大得多.三、自感现象的应用---日光灯的工作原理 归纳出日光灯的工作过程
??通电——启动器氖气放电——U形触片受热膨胀——接通镇流器——氖气停止放电——U形触片冷却收缩——镇流器断电自感——瞬时高电压——灯管中水银蒸气放电——日光灯发光正常工作。五.总结 2.自感现象从能量守恒观点来考察,可以看出自感线圈在阻碍电流增长的过程中,本身储藏了磁场能,而在阻碍电流减小的过程中,又把储存的磁场能释放出来,这与电容器的充、放电过程相类似。
??3.导体回路的自感现象可与力学中的惯性现象作类比,两者都是阻碍体系本身运动状态的变化,而自感,则可与物体的质量相比拟。
