第3章 交变电流与远距离输电 单元综合测试
一、单选题
1．（2022·云南师大附中高三阶段练习）如图所示，理想变压器原线圈与输出电压有效值恒定的正弦式交流电连接，电压表和电流表均为理想电表。若将滑动变阻器滑片P向上滑动，则滑片滑动过程中（ ）
A．电压表示数变大
B．电流表示数变小
C．电源输出功率增大
D．滑动变阻器消耗功率增大
2．（2022·重庆一中高三阶段练习）一矩形金属线圈在匀强磁场中绕垂直磁场方向的转轴匀速转动，产生交变电流的电动势为，对于这个交变电流的说法正确的是（ ）
A．此交变电流的频率为
B．时，线圈平面与中性面重合，此时磁通量最大
C．耐压为的电容器能够在该交变电路中使用
D．此交变电流电动势的有效值为
3．（2022·福建师大附中高三开学考试）如图所示，电阻为r的单匝矩形线圈面积为S，在匀强磁场中绕垂直于磁场的轴以角速度匀速转动。匀强磁场的磁感应强度为B，时刻线圈平面与磁场垂直，各电表均为理想交流电表，则（ ）
A．滑片P下滑时，电压表的读数不变

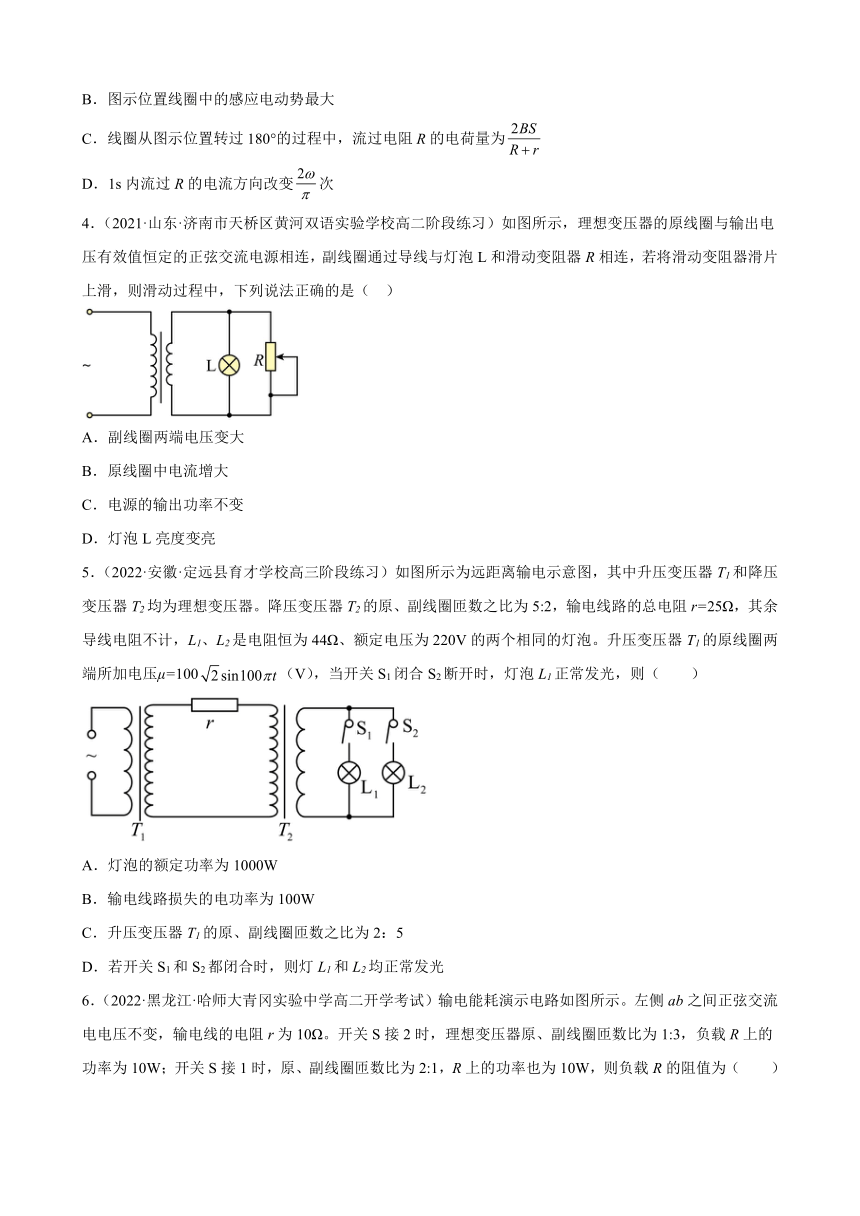

B．图示位置线圈中的感应电动势最大
C．线圈从图示位置转过180°的过程中，流过电阻R的电荷量为
D．1s内流过R的电流方向改变次
4．（2021·山东·济南市天桥区黄河双语实验学校高二阶段练习）如图所示，理想变压器的原线圈与输出电压有效值恒定的正弦交流电源相连，副线圈通过导线与灯泡L和滑动变阻器R相连，若将滑动变阻器滑片上滑，则滑动过程中，下列说法正确的是（ ）
A．副线圈两端电压变大
B．原线圈中电流增大
C．电源的输出功率不变
D．灯泡L亮度变亮
5．（2022·安徽·定远县育才学校高三阶段练习）如图所示为远距离输电示意图，其中升压变压器T1和降压变压器T2均为理想变压器。降压变压器T2的原、副线圈匝数之比为5:2，输电线路的总电阻r=25Ω，其余导线电阻不计，L1、L2是电阻恒为44Ω、额定电压为220V的两个相同的灯泡。升压变压器T1的原线圈两端所加电压μ=100（V），当开关S1闭合S2断开时，灯泡L1正常发光，则（ ）
A．灯泡的额定功率为1000W
B．输电线路损失的电功率为100W
C．升压变压器T1的原、副线圈匝数之比为2：5
D．若开关S1和S2都闭合时，则灯L1和L2均正常发光

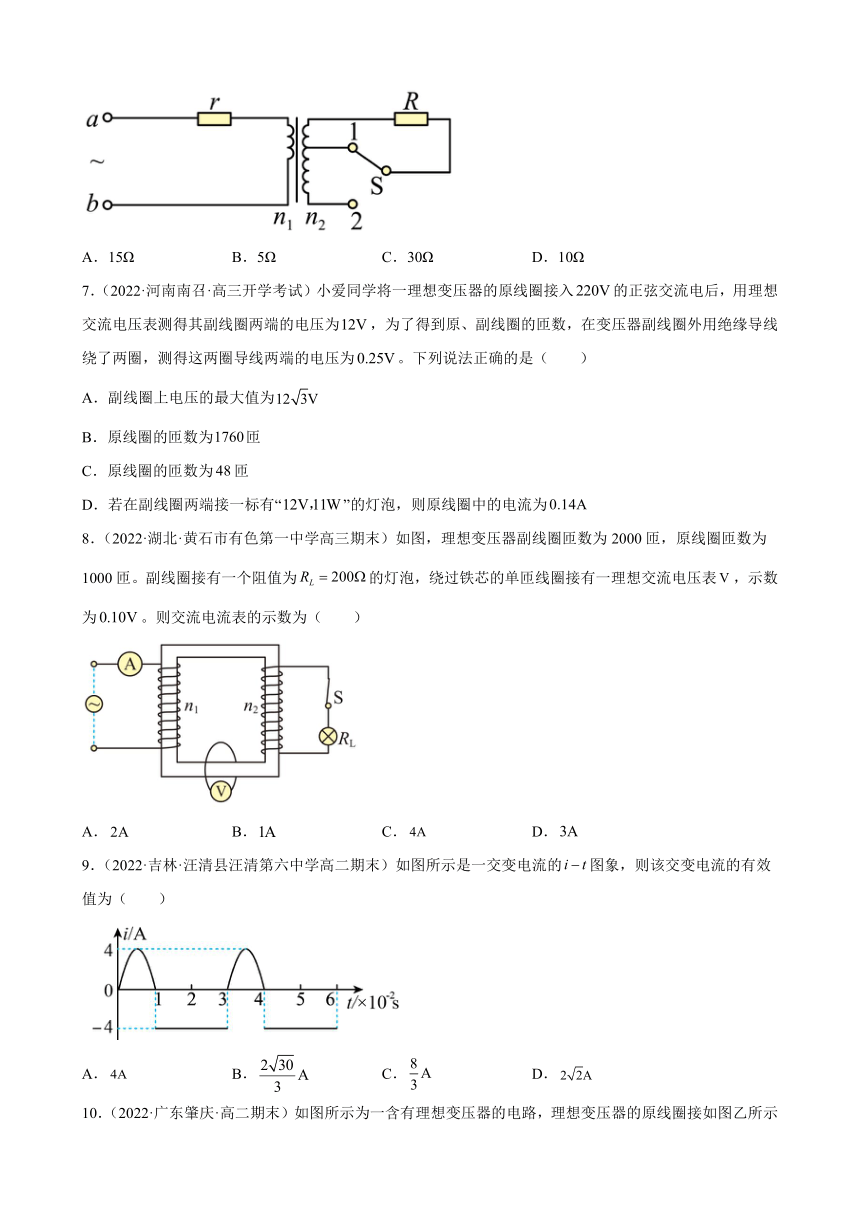

6．（2022·黑龙江·哈师大青冈实验中学高二开学考试）输电能耗演示电路如图所示。左侧ab之间正弦交流电电压不变，输电线的电阻r为10Ω。开关S接2时，理想变压器原、副线圈匝数比为1:3，负载R上的功率为10W；开关S接1时，原、副线圈匝数比为2:1，R上的功率也为10W，则负载R的阻值为（ ）
A．15Ω B．5Ω C．30Ω D．10Ω
7．（2022·河南南召·高三开学考试）小爱同学将一理想变压器的原线圈接入的正弦交流电后，用理想交流电压表测得其副线圈两端的电压为，为了得到原、副线圈的匝数，在变压器副线圈外用绝缘导线绕了两圈，测得这两圈导线两端的电压为。下列说法正确的是（ ）
A．副线圈上电压的最大值为
B．原线圈的匝数为匝
C．原线圈的匝数为匝
D．若在副线圈两端接一标有“”的灯泡，则原线圈中的电流为
8．（2022·湖北·黄石市有色第一中学高三期末）如图，理想变压器副线圈匝数为2000匝，原线圈匝数为1000匝。副线圈接有一个阻值为的灯泡，绕过铁芯的单匝线圈接有一理想交流电压表，示数为。则交流电流表的示数为（ ）
A． B． C． D．
9．（2022·吉林·汪清县汪清第六中学高二期末）如图所示是一交变电流的图象，则该交变电流的有效值为（ ）
A． B． C． D．

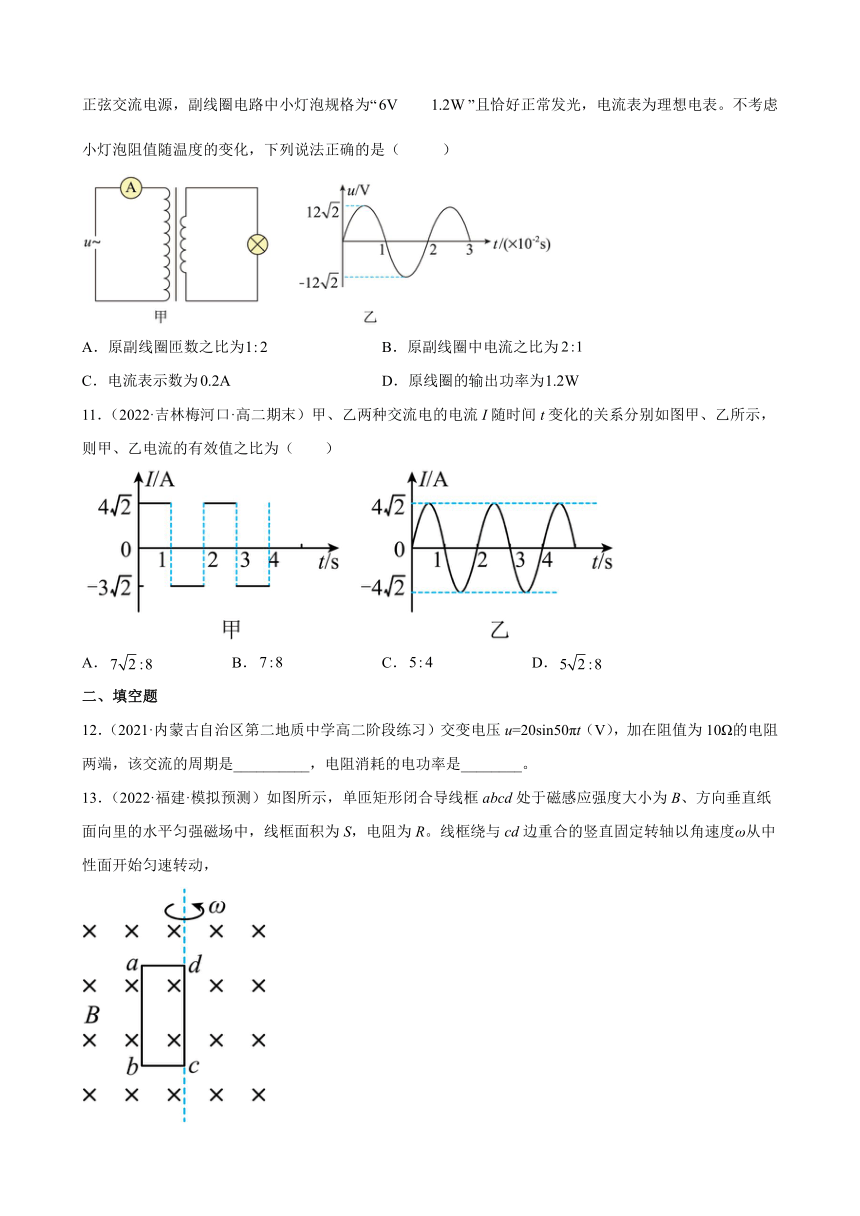

10．（2022·广东肇庆·高二期末）如图所示为一含有理想变压器的电路，理想变压器的原线圈接如图乙所示正弦交流电源，副线圈电路中小灯泡规格为“ ”且恰好正常发光，电流表为理想电表。不考虑小灯泡阻值随温度的变化，下列说法正确的是（ ）
A．原副线圈匝数之比为 B．原副线圈中电流之比为
C．电流表示数为 D．原线圈的输出功率为
11．（2022·吉林梅河口·高二期末）甲、乙两种交流电的电流I随时间t变化的关系分别如图甲、乙所示，则甲、乙电流的有效值之比为（ ）
A． B． C． D．
二、填空题
12．（2021·内蒙古自治区第二地质中学高二阶段练习）交变电压u=20sin50πt（V），加在阻值为10Ω的电阻两端，该交流的周期是__________，电阻消耗的电功率是________。
13．（2022·福建·模拟预测）如图所示，单匝矩形闭合导线框abcd处于磁感应强度大小为B、方向垂直纸面向里的水平匀强磁场中，线框面积为S，电阻为R。线框绕与cd边重合的竖直固定转轴以角速度ω从中性面开始匀速转动，
（1）线框中感应电流的有效值I=___________。
（2）线框从中性面开始转过过程，通过导线横截面的电荷量q=___________。
14．（2021·甘肃·金昌市第一中学高二期中）如图所示为两个互感器，在图中圆圈内a、b表示电压表和电流表，已知电压表的示数为220V，电流表的示数为10A，n1：n2=100∶1，n3：n4=1∶10，输电线路的电压是___________V，电流是___________A。
三、解答题
15．（2022·全国·高二专题练习）一微型日光灯电路如图所示。灯管相当一个电阻R，镇流器是一个电感线圈L，二者串联。电路属于交流电路，其中的电流、电压都是按正弦或余弦规律变化的。若灯管两端电压和镇流器两端电压分别为，，试求总电压U的表达式。
16．（2021·安徽·芜湖一中高二期中）如图所示，理想变压器连接一交流发电机，产生交流电满足，变压器输出端并联24只彩色小灯泡，每只灯泡都标有“6V，0.3A”，且灯泡都正常发光，发电机内阻和导线电阻不计。求：
（1）变压器初级、次级线圈匝数之比；
（2）发电机的输出功率；
（3）若某只灯泡发生断路，其它条件不变，判断剩余灯泡发光情况将如何变化？
17．（2021·全国·高二课时练习）某电站的输送电压为，输送功率为，这时安装在输电线路的起点和终点的电能表一昼夜内示数相差。
（1）试求输电线的电阻。
（2）若要使输电损失的功率降到输送功率的2%，电站应使用多高的电压向外输电？升压变压器的匝数比是多少？为满足居民用电，降压变压器的匝数比是多少？
试卷第1页，共3页
参考答案：
1．B
2．B
3．C
4．B
5．B
6．A
7．B
8．A
9．B
10．D
11．C
12． 0.04s 20W
13．
14． 22000V 100A
15．
16．（1）；（2）；（3）正常工作
17．（1）28.8Ω；（2），，
答案第1页，共2页
答案第1页，共2页
