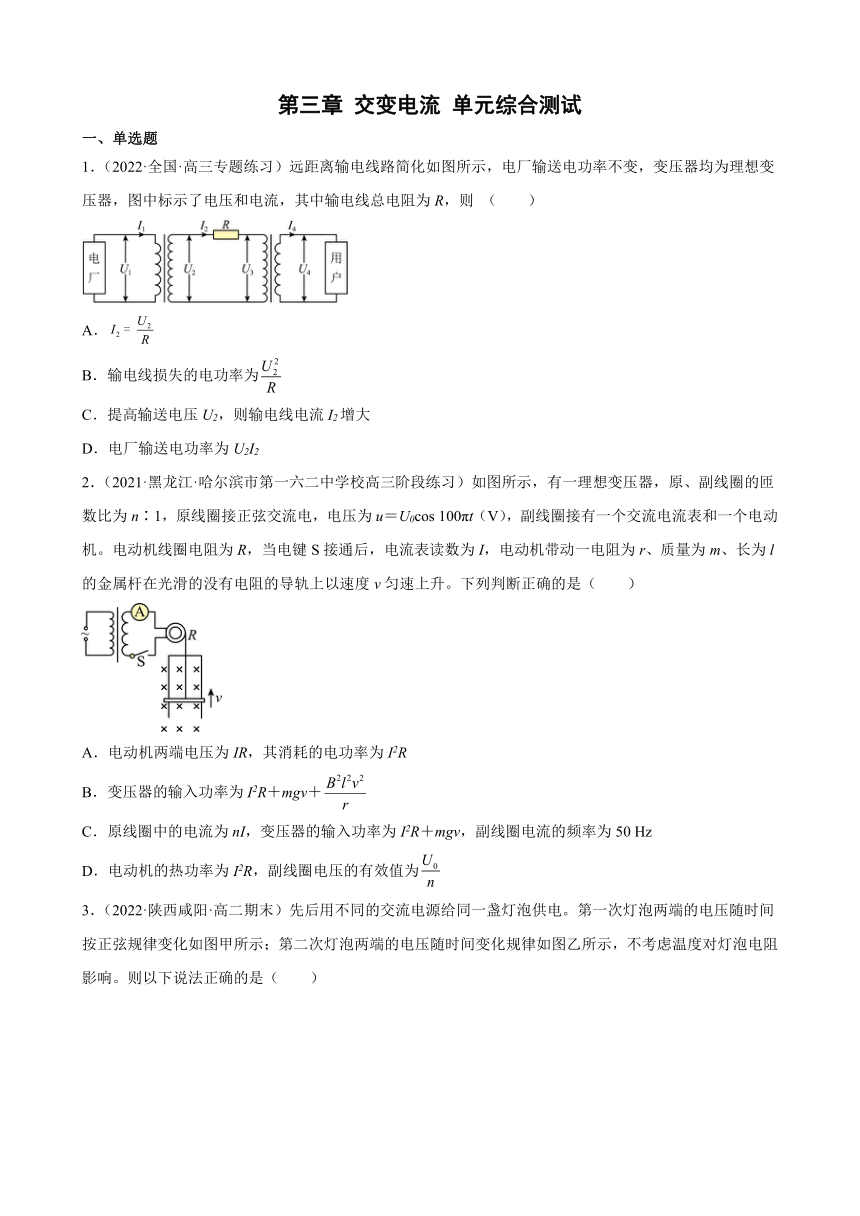

第三章 交变电流 单元综合测试
一、单选题
1.(2022·全国·高三专题练习)远距离输电线路简化如图所示,电厂输送电功率不变,变压器均为理想变压器,图中标示了电压和电流,其中输电线总电阻为R,则 (  )
A.
B.输电线损失的电功率为
C.提高输送电压U2,则输电线电流I2增大
D.电厂输送电功率为U2I2
2.(2021·黑龙江·哈尔滨市第一六二中学校高三阶段练习)如图所示,有一理想变压器,原、副线圈的匝数比为n∶1,原线圈接正弦交流电,电压为u=U0cos 100πt(V),副线圈接有一个交流电流表和一个电动机。电动机线圈电阻为R,当电键S接通后,电流表读数为I,电动机带动一电阻为r、质量为m、长为l的金属杆在光滑的没有电阻的导轨上以速度v匀速上升。下列判断正确的是(  )
A.电动机两端电压为IR,其消耗的电功率为I2R
B.变压器的输入功率为I2R+mgv+
C.原线圈中的电流为nI,变压器的输入功率为I2R+mgv,副线圈电流的频率为50 Hz
D.电动机的热功率为I2R,副线圈电压的有效值为

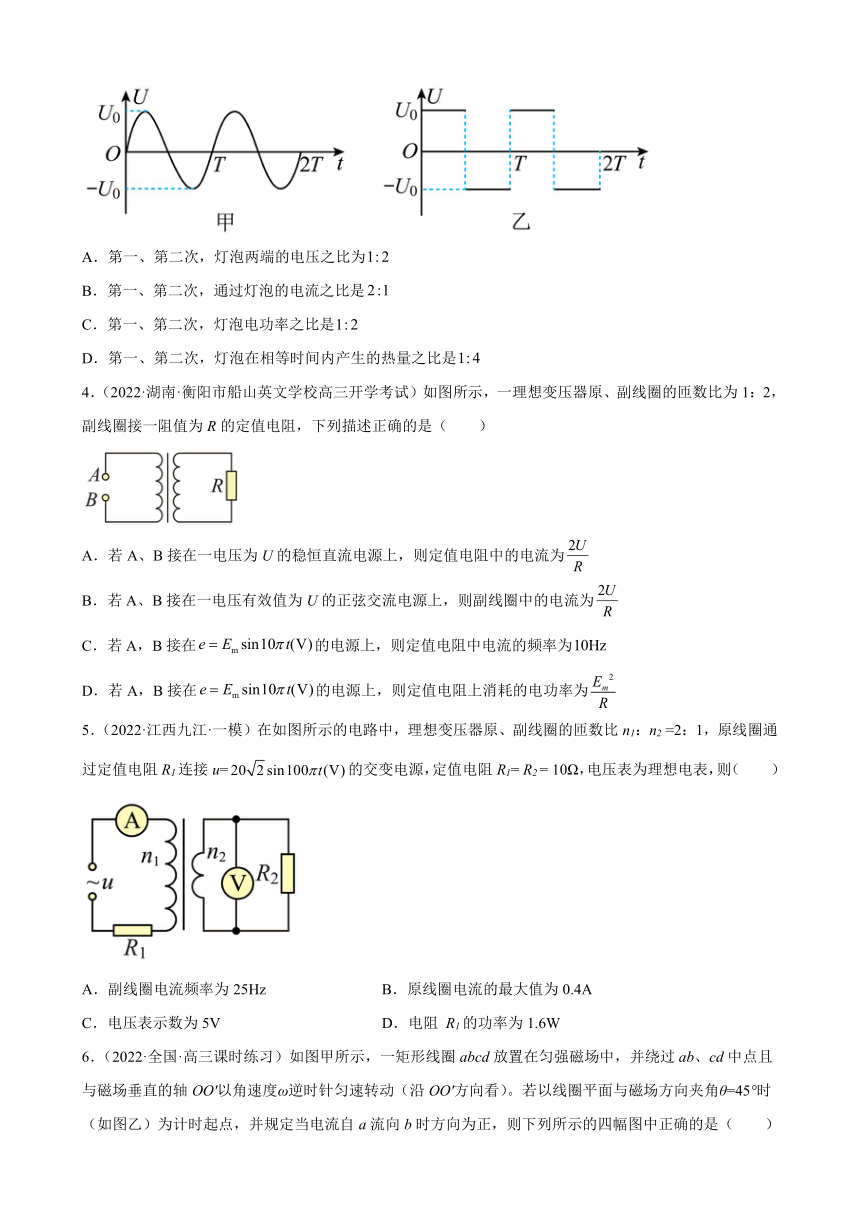

3.(2022·陕西咸阳·高二期末)先后用不同的交流电源给同一盏灯泡供电。第一次灯泡两端的电压随时间按正弦规律变化如图甲所示;第二次灯泡两端的电压随时间变化规律如图乙所示,不考虑温度对灯泡电阻影响。则以下说法正确的是(  )
A.第一、第二次,灯泡两端的电压之比为
B.第一、第二次,通过灯泡的电流之比是
C.第一、第二次,灯泡电功率之比是
D.第一、第二次,灯泡在相等时间内产生的热量之比是
4.(2022·湖南·衡阳市船山英文学校高三开学考试)如图所示,一理想变压器原、副线圈的匝数比为1:2,副线圈接一阻值为R的定值电阻,下列描述正确的是(  )
A.若A、B接在一电压为U的稳恒直流电源上,则定值电阻中的电流为
B.若A、B接在一电压有效值为U的正弦交流电源上,则副线圈中的电流为
C.若A,B接在的电源上,则定值电阻中电流的频率为
D.若A,B接在的电源上,则定值电阻上消耗的电功率为
5.(2022·江西九江·一模)在如图所示的电路中,理想变压器原、副线圈的匝数比n1:n2 =2:1,原线圈通过定值电阻R1连接u=的交变电源,定值电阻R1= R2 = 10Ω,电压表为理想电表,则(  )
A.副线圈电流频率为25Hz B.原线圈电流的最大值为0.4A
C.电压表示数为5V D.电阻 R1的功率为1.6W

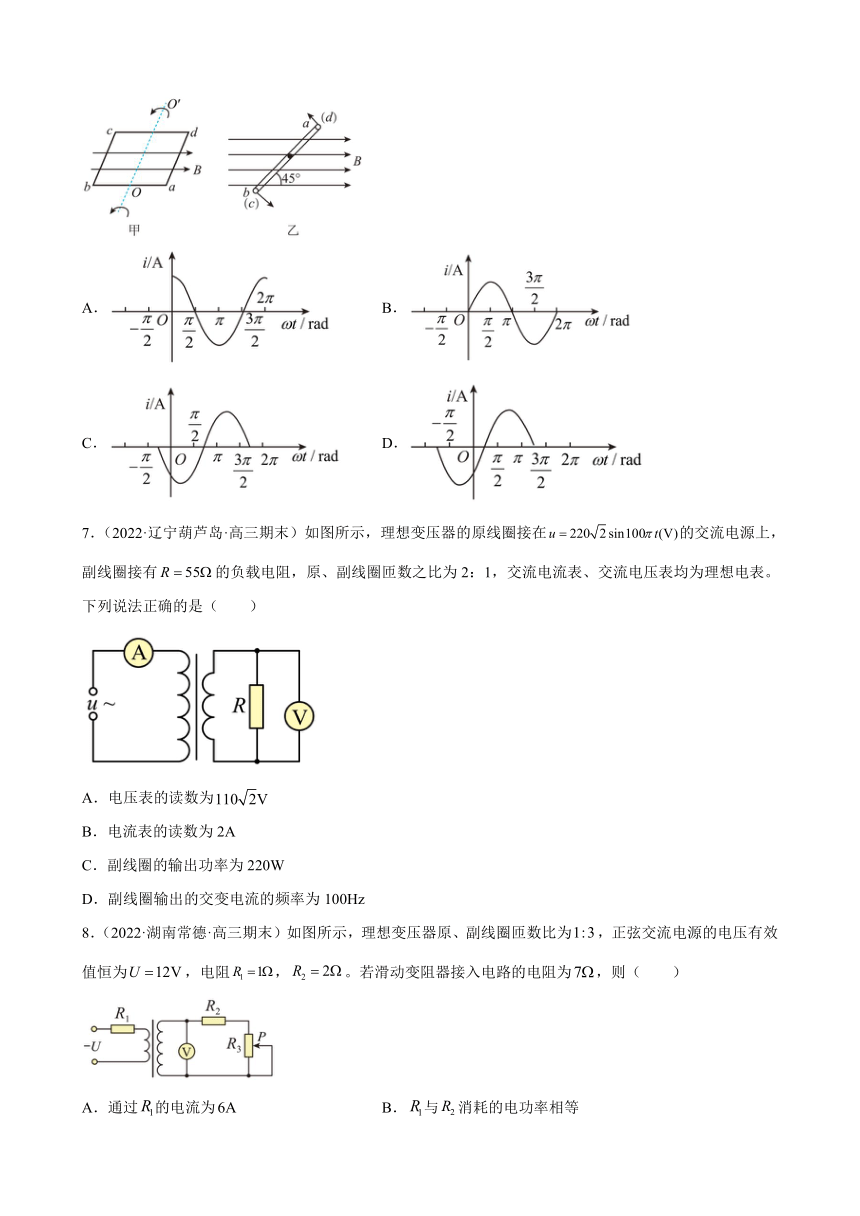

6.(2022·全国·高三课时练习)如图甲所示,一矩形线圈abcd放置在匀强磁场中,并绕过ab、cd中点且与磁场垂直的轴OO'以角速度ω逆时针匀速转动(沿OO'方向看)。若以线圈平面与磁场方向夹角θ=45°时(如图乙)为计时起点,并规定当电流自a流向b时方向为正,则下列所示的四幅图中正确的是(  )
A. B.
C. D.
7.(2022·辽宁葫芦岛·高三期末)如图所示,理想变压器的原线圈接在的交流电源上,副线圈接有的负载电阻,原、副线圈匝数之比为2:1,交流电流表、交流电压表均为理想电表。下列说法正确的是(  )
A.电压表的读数为
B.电流表的读数为2A
C.副线圈的输出功率为220W
D.副线圈输出的交变电流的频率为100Hz
8.(2022·湖南常德·高三期末)如图所示,理想变压器原、副线圈匝数比为,正弦交流电源的电压有效值恒为,电阻,。若滑动变阻器接入电路的电阻为,则(  )
A.通过的电流为 B.与消耗的电功率相等
C.若向上移动P,电压表读数将变大 D.若向下移动P,电源输出功率将不变

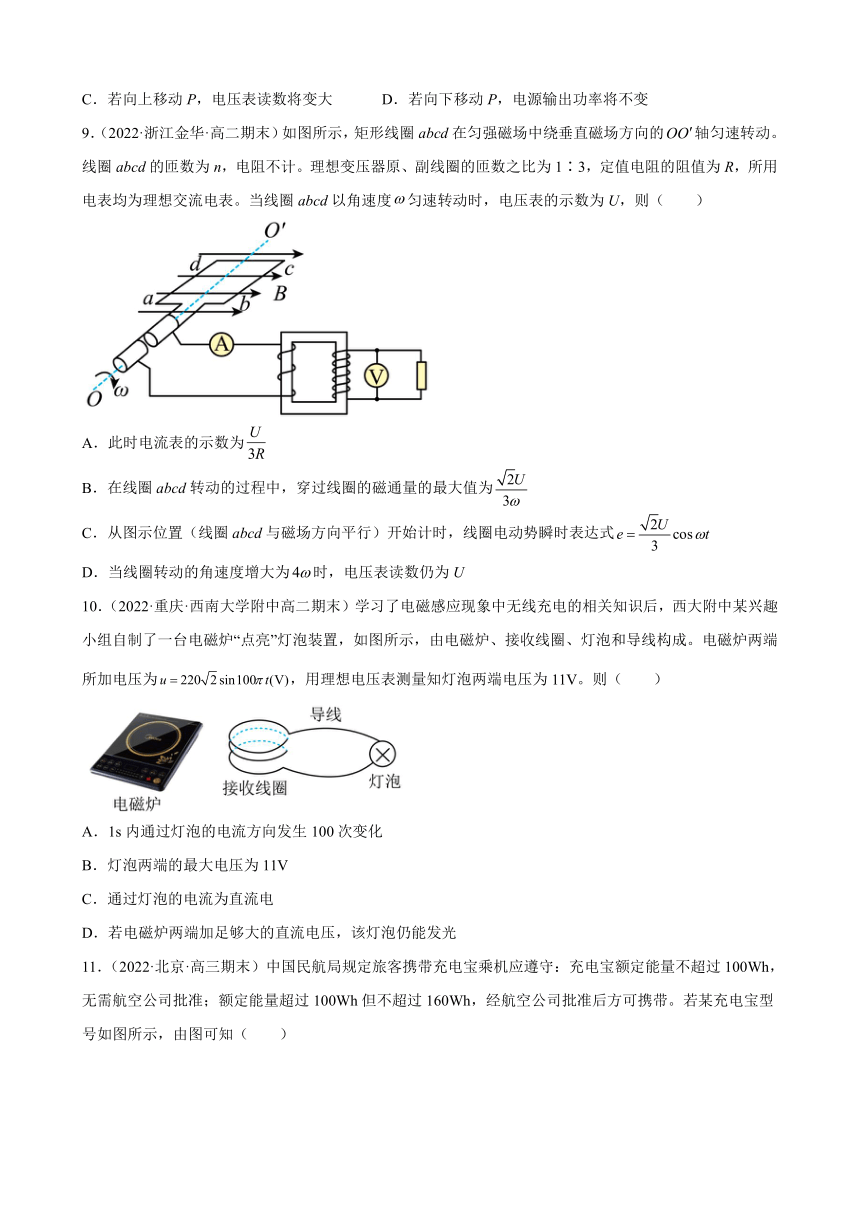

9.(2022·浙江金华·高二期末)如图所示,矩形线圈abcd在匀强磁场中绕垂直磁场方向的轴匀速转动。线圈abcd的匝数为n,电阻不计。理想变压器原、副线圈的匝数之比为1∶3,定值电阻的阻值为R,所用电表均为理想交流电表。当线圈abcd以角速度匀速转动时,电压表的示数为U,则(  )
A.此时电流表的示数为
B.在线圈abcd转动的过程中,穿过线圈的磁通量的最大值为
C.从图示位置(线圈abcd与磁场方向平行)开始计时,线圈电动势瞬时表达式
D.当线圈转动的角速度增大为时,电压表读数仍为U
10.(2022·重庆·西南大学附中高二期末)学习了电磁感应现象中无线充电的相关知识后,西大附中某兴趣小组自制了一台电磁炉“点亮”灯泡装置,如图所示,由电磁炉、接收线圈、灯泡和导线构成。电磁炉两端所加电压为,用理想电压表测量知灯泡两端电压为11V。则(  )
A.1s内通过灯泡的电流方向发生100次变化
B.灯泡两端的最大电压为11V
C.通过灯泡的电流为直流电
D.若电磁炉两端加足够大的直流电压,该灯泡仍能发光
11.(2022·北京·高三期末)中国民航局规定旅客携带充电宝乘机应遵守:充电宝额定能量不超过100Wh,无需航空公司批准;额定能量超过100Wh但不超过160Wh,经航空公司批准后方可携带。若某充电宝型号如图所示,由图可知(  )
A.“电池能量”信息中给出的mAh是能量单位
B.该充电宝能量超过100Wh,须经航空公司批准后方可携带
C.用该充电宝单口给手机充电,如果充电电流是2.4A,可持续充电约2.7小时
D.该充电宝电动势为3.7V,输出参数显示为5.1V,是因为厂家用锂聚合物所以电动势明显增大了
二、填空题
12.(2021·福建省建瓯市芝华中学高二期中)一交变电流的电流随时间变化的规律如图所示,闭合回路中的总电阻为,由图可知:
(1)该交变电流的有效值为________;
(2)该交变电流的频率为________;
(3)该交变电流在一个周期内产生的热量________。
13.(2021·甘肃·武威十八中高二期中)一矩形线圈在匀强磁场中以角速度匀速转动,产生的交变电动势的图像如图所示。当时,线圈平面与磁感线___________,当时,e为___________V。
14.(2021·福建·泉州科技中学高二阶段练习)如图所示,为余弦交流电的图象,由图可知它的电流有效值是_____A;电流的瞬时值表达式是______A。
三、解答题
15.(2021·重庆市朝阳中学高二阶段练习)如下图所示是一个小型交流发电机的示意图。线框abcd处于匀强磁场中,已知ab=bc=20cm,,线圈匝数n=50,线圈电阻r=5Ω,外电路负载电阻R=5Ω,线圈以120r/min的转速匀速转动。所示电流表和电压表均为理想交流电表。
求:(1)若从线圈平面与磁场垂直的位置开始计时,感应电动势瞬时表达式;
(2)电流表和电压表的示数;
(3)由图示位置转过30°角的过程中产生的平均感应电动势的大小;
(4)由图示位置转过90°角的过程中线圈上产生的热量。
16.(2021·贵州·凯里实验高级中学高二阶段练习)如图,一台理想变压器给两个相同“、”的小灯泡供电,已知两小灯泡均正常工作,输入端接的交流电源,经过进入原线圈。(两灯泡正常发光,且要求消耗的功率最小)求:变压器原、副线圈的匝数比
17.(2022·江苏·高三专题练习)如图所示,N=50匝的矩形线圈abcd,ab边长l1=20cm,ad边长l2=25cm,放在磁感应强度B=0.4T的匀强磁场中,外力使线圈绕垂直于磁感线且通过线圈中线的OO′轴以n=3000r/min的转速匀速转动,线圈电阻r=1Ω,外电路电阻R=9Ω,t=0时线圈平面与磁感线平行,ab边正转出纸外、cd边转入纸里。求:
(1)线圈转一圈外力做的功;
(2)从图示位置转过90°的过程中流过电阻R的电荷量。
试卷第1页,共3页
参考答案:
1.D
2.B
3.C
4.B
5.D
6.D
7.C
8.A
9.C
10.A
11.C
12. 5 25 6
13. 垂直 0
14.
15.(1);(2)4V,0.8A;(3);(4)
16.5︰1
17.(1)98.6J;(2)0.1C
