8.2 科学探究 液体的压强
沪科版八年级物理全一册课件
1.为什么水坝要建造成上窄下宽？
2.为什么深水潜水，要穿特制的潜水服？
问题导入

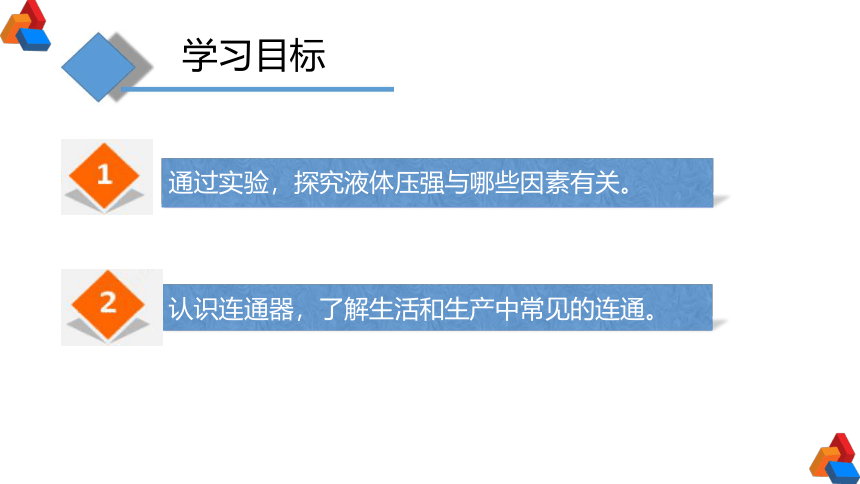

学习目标
通过实验，探究液体压强与哪些因素有关。
认识连通器，了解生活和生产中常见的连通。
课堂探究
观察与思考：加水前和加水后橡皮膜发生了怎样的变化？说明了什么？

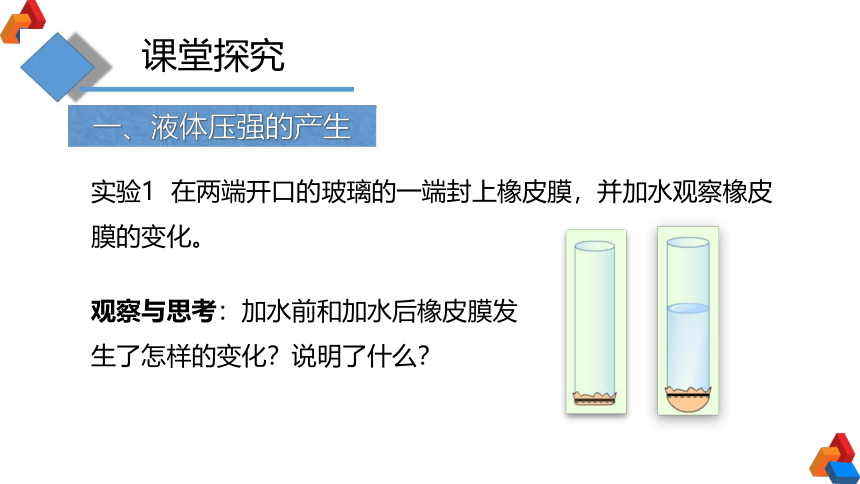

一、液体压强的产生
实验1 在两端开口的玻璃的一端封上橡皮膜，并加水观察橡皮膜的变化。

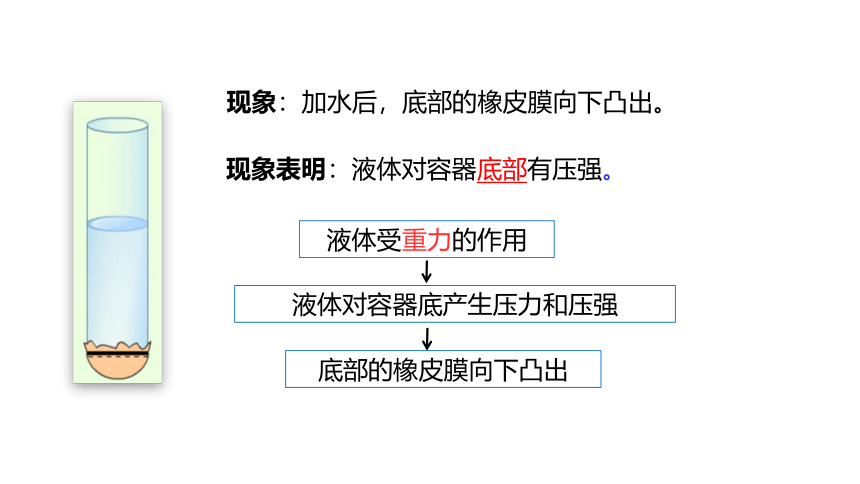

液体受重力的作用
现象：加水后，底部的橡皮膜向下凸出。
现象表明：液体对容器底部有压强。
液体对容器底产生压力和压强
底部的橡皮膜向下凸出

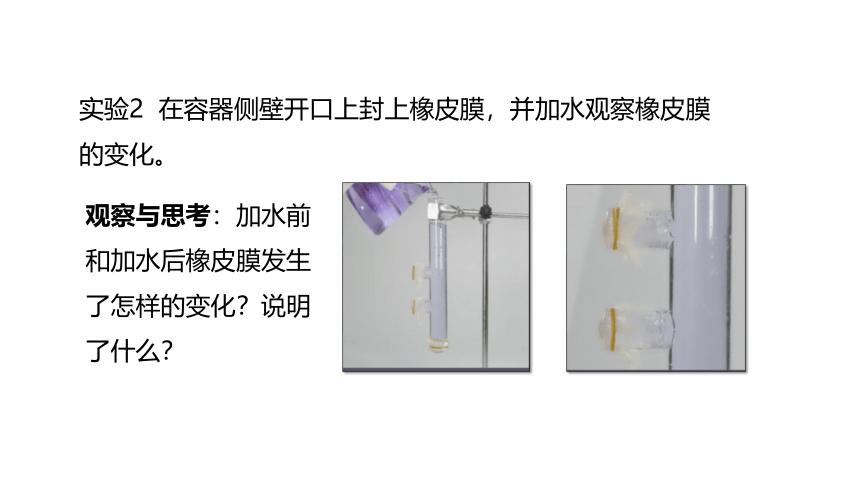

实验2 在容器侧壁开口上封上橡皮膜，并加水观察橡皮膜的变化。
观察与思考：加水前和加水后橡皮膜发生了怎样的变化？说明了什么？

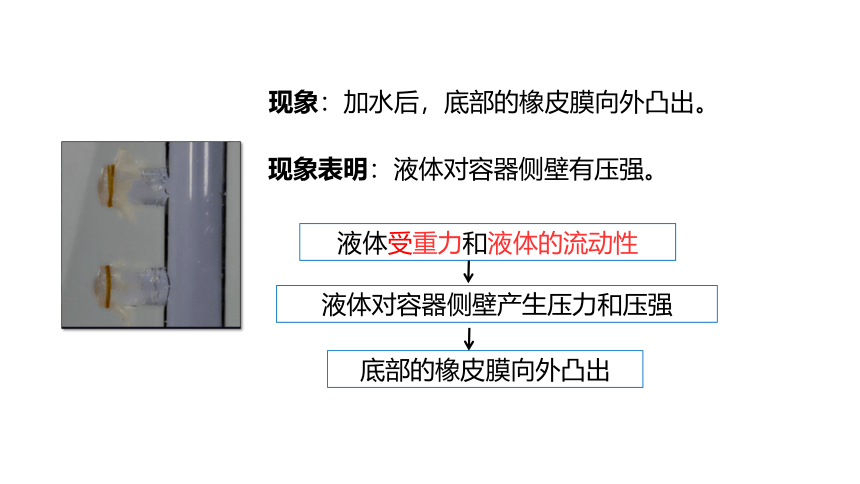

液体受重力和液体的流动性
现象：加水后，底部的橡皮膜向外凸出。
现象表明：液体对容器侧壁有压强。
液体对容器侧壁产生压力和压强
底部的橡皮膜向外凸出
实验结论
01
02
液体压强产生的原因是液体受重力且具有流动性。
液体对容器底和侧壁有压强。
二、液体压强的特点
实验表明液体内部向各个方向都有压强

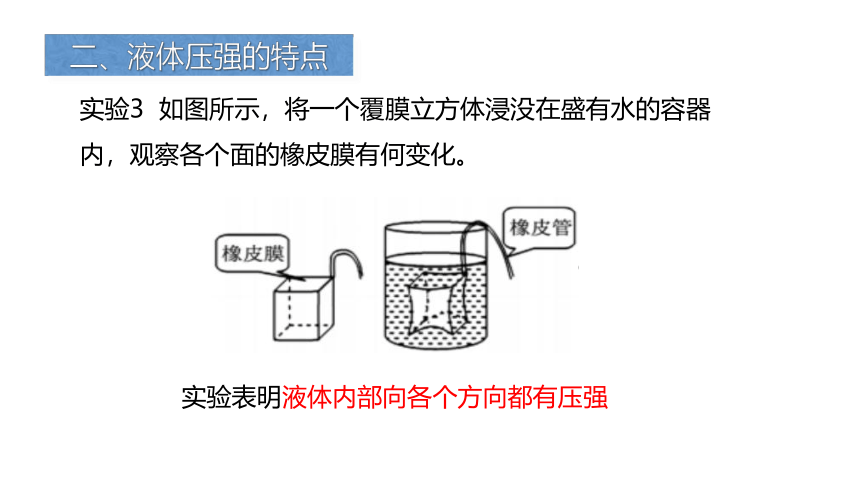

实验3 如图所示，将一个覆膜立方体浸没在盛有水的容器内，观察各个面的橡皮膜有何变化。

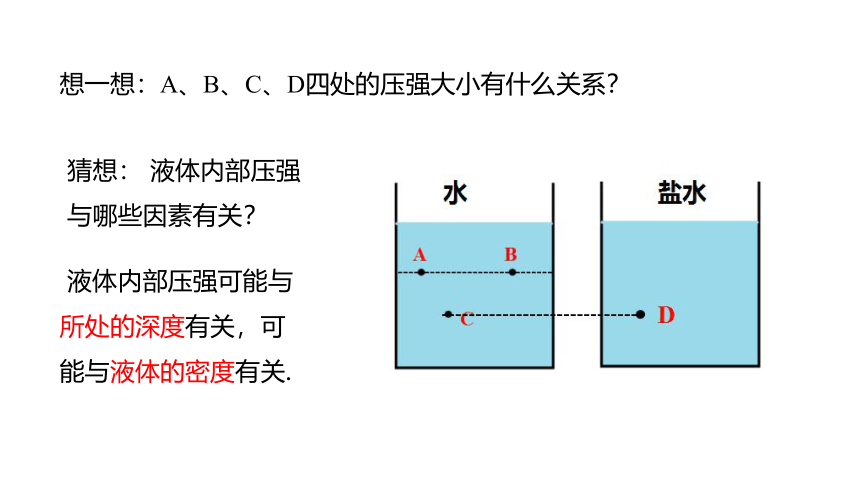

猜想： 液体内部压强与哪些因素有关？
想一想：A、B、C、D四处的压强大小有什么关系？
液体内部压强可能与所处的深度有关，可能与液体的密度有关.
橡皮管
金属盒
橡皮膜
U形管
探头

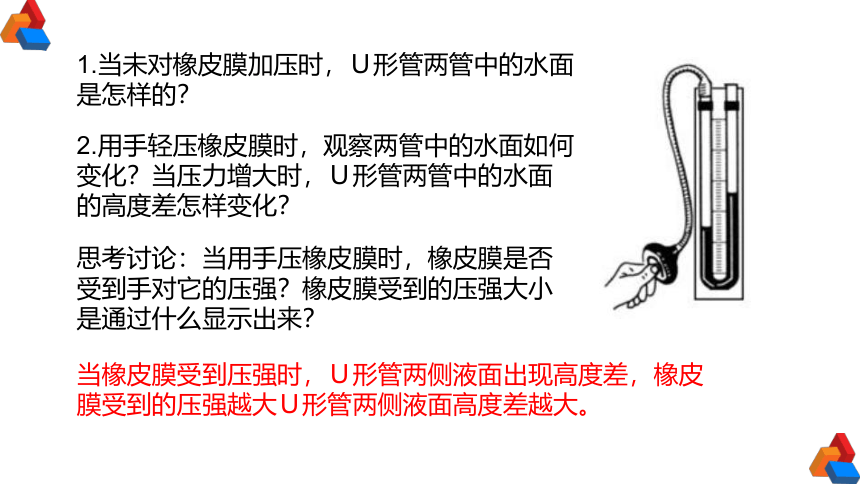

液体压强的显示：U形管压强计
1.当未对橡皮膜加压时，Ｕ形管两管中的水面 是怎样的？
2.用手轻压橡皮膜时，观察两管中的水面如何变化？当压力增大时，Ｕ形管两管中的水面的高度差怎样变化？
思考讨论：当用手压橡皮膜时，橡皮膜是否受到手对它的压强？橡皮膜受到的压强大小是通过什么显示出来？
当橡皮膜受到压强时，Ｕ形管两侧液面出现高度差，橡皮膜受到的压强越大Ｕ形管两侧液面高度差越大。
使用U形管压强计探究液体压强特点
1.不断改变塑料盒探头插入水中深度，观察U型管两管液面高度差变化情况？
根据以上现象你能得出什么结论？
2.保持探头在水中的深度不变，改变探头的方向，观察U型管两管液面高度差变化情况？
根据以上现象你能得出什么结论？
3.分别将塑料盒探头插入水和酒精中，并保持深度相同，观察U型管两管液面高度差变化情况？
根据以上现象你能得出什么结论？
液体内部的压强规律
01
液体压强产生的原因是液体受重力且具有流动性；
02
液体对容器底和侧壁都有压强，液体内部向各个方向都有压强；
03
液体压强随深度的增加而增大，同种液体的同一深度，液体向各个方向的压强大小相等；
04
不同的液体，产生的压强大小与液体的密度有关，在同一深度，密度越大，液体的压强越大。
1.为什么深水潜水，要穿特制的潜水服？
液体压强随深度的增加而增大，故深海潜水服要比浅海潜水要更耐压，更厚重些。
2.大坝的横截面为什么均为上窄下宽，呈梯形状？
大坝上窄下宽,是因为液体内部的压强随深度的增加而增大,坝底受到水的压强大,下宽能耐压。
S 平面上方的液柱对S平面的压力
S平面受到的压强
因此，液面下深度为h处液体的压强为
r
S
h
三、液体压强的公式
液体压强随深度的增加而增大，同种液体的同一深度，液体向各个方向的压强大小相等
不同的液体，产生的压强大小与液体的密度有关，在同一深度，密度越大，液体的压强越大。
帕斯卡裂桶实验
　　帕斯卡在1648年表演了一个著名的实验：他用一个密闭的装满水的桶，在桶盖上插入一根细长的管子，从楼房的阳台上向细管子里灌水。结果只用了几杯水，就把桶压裂了，桶里的水就从裂缝中流了出来。
原来由于细管子的容积较小，几杯水灌进去，其深度h是很大了，能对水桶产生很大的压强。这个很大的压强就在各个方向产生很大的压力，把桶压裂了。
四、与液体压强有关应用实例
（1）定义：上端开口、下端连通的容器叫做连通器。
1．连通器。
设想在U形管下部正中有一
液片AB，液片AB在静止时两面所受水的压强P1——P2 ，
根据液体压强公式_______
可知h1——h2。
连通器的原理
A
B
P1
P2
=
=
P=ρgh
（2）连通器的特点：连通器里装同种液体，当液体不流动时，连通器个部分中的液面总是相平的。
装修时连通器测等高
（3）连通器的应用
锅炉水位计
水塔供水系统
洗手盆下的弯管
牲畜自动喂水器
船闸是利用连通器原理工作的
2．液压机
（1）原理：帕斯卡定律
帕斯卡定律：加在密闭液体上的压强，能够大小不变地被液体向各个方向传递。
（2）应用：
液压千斤顶
液压钳
一、液体压强规律
二、液体内部压强的计算 p=ρ液gh
2.液体内部向各个方向都有压强。
4.同种液体,液体内部的压强与液体的密度有关，在同一深度，密度越大压强越大。
3.同种液体，液体内部的压强随深度的增加而增大，在同一深度，液体向各个方向的压强大小相等。
1.液体对容器底和容器侧壁有压强。
学到了什么
三、液体压强的应用
帕斯卡原理及应用
连通器
1 、如图所示，甲乙两容器中盛有相等质量的水，容器底部受到水的压强（　　）
A．甲大　 　
B．乙大　　
C．一样大　
D．无法确定
B
2、如图所示的试管内装有一定量的水，当试管竖直放置时，水对管底的压强为p1；当管倾斜放置时，水对管底的压强为p2，比较p1、p2的大小，则　（　　）
A．p1＞p2　　　B．p1＜p2
C．p1＝p2　　　D．条件不足，无法判断
A
4、某地一幢五层楼房，内部的自来水都是由楼顶的水箱供水的，把一楼和五楼的水龙头拧开同样大小，发现一楼出水湍急、五楼缓和，这是因为（ ）
A、一楼管内水浅，五楼管内水深
B、一楼水的压强大，五楼水的压强小
C、可能五楼水龙头的口向上
D、水箱中的水位太低了
B
3、杯内装满水若将手浸入水中，则水对杯底的压强（ ）
　A．变大　　B．变小　
　C．不变　　D．无法判断
C
5、有一容器，如图：底部受到液体压强为P1，如把它倒放，底部受到液体压强为P2 ，则P1 P2 。（填“=”、“< ”、“ > ”）
<
