人教版物理九年级全一册 第十八章《电功率》检测题（有答案）

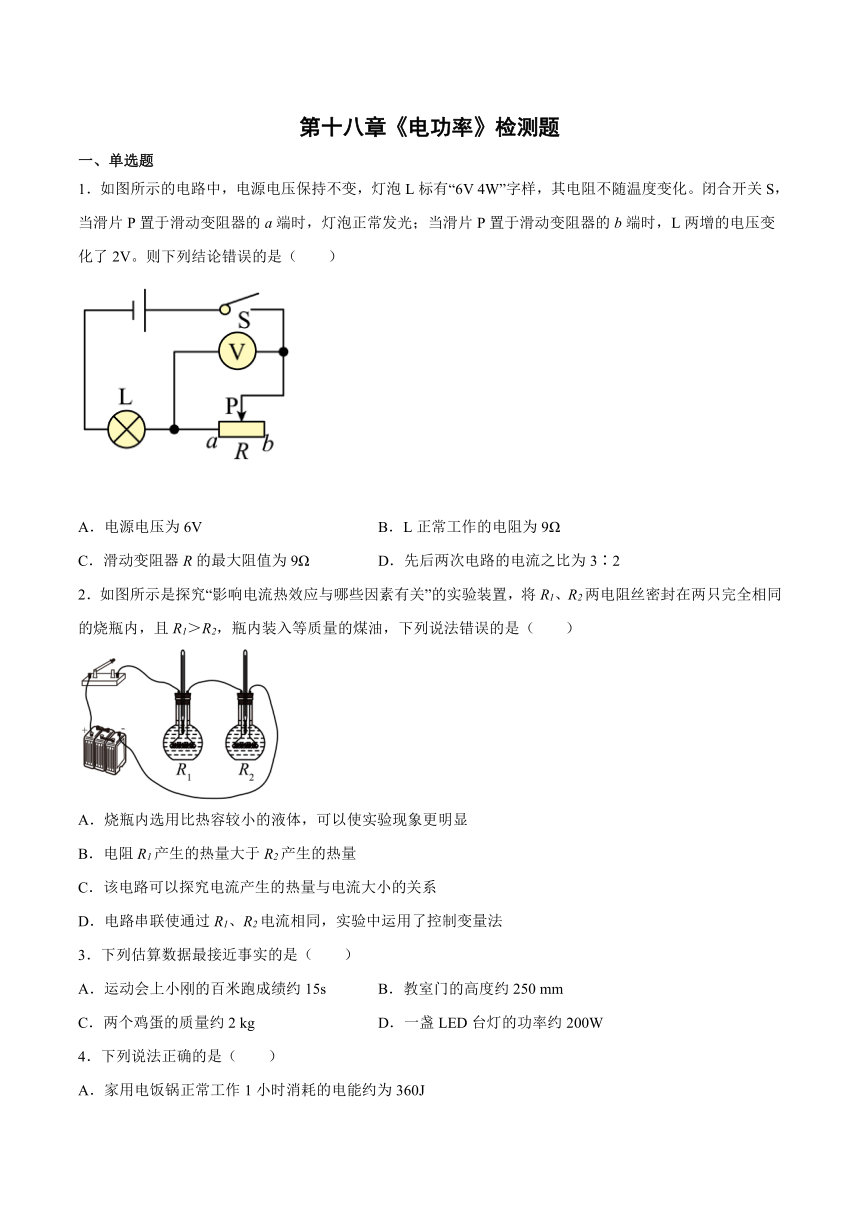

第十八章《电功率》检测题
一、单选题
1．如图所示的电路中，电源电压保持不变，灯泡L标有“6V 4W”字样，其电阻不随温度变化。闭合开关S，当滑片P置于滑动变阻器的a端时，灯泡正常发光；当滑片P置于滑动变阻器的b端时，L两增的电压变化了2V。则下列结论错误的是（　　）
A．电源电压为6V B．L正常工作的电阻为9Ω
C．滑动变阻器R的最大阻值为9Ω D．先后两次电路的电流之比为3∶2
2．如图所示是探究“影响电流热效应与哪些因素有关”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法错误的是（　　）
A．烧瓶内选用比热容较小的液体，可以使实验现象更明显
B．电阻R1产生的热量大于R2产生的热量
C．该电路可以探究电流产生的热量与电流大小的关系
D．电路串联使通过R1、R2电流相同，实验中运用了控制变量法
3．下列估算数据最接近事实的是（　　）
A．运动会上小刚的百米跑成绩约15s B．教室门的高度约250 mm
C．两个鸡蛋的质量约2 kg D．一盏LED台灯的功率约200W
4．下列说法正确的是（　　）
A．家用电饭锅正常工作1小时消耗的电能约为360J

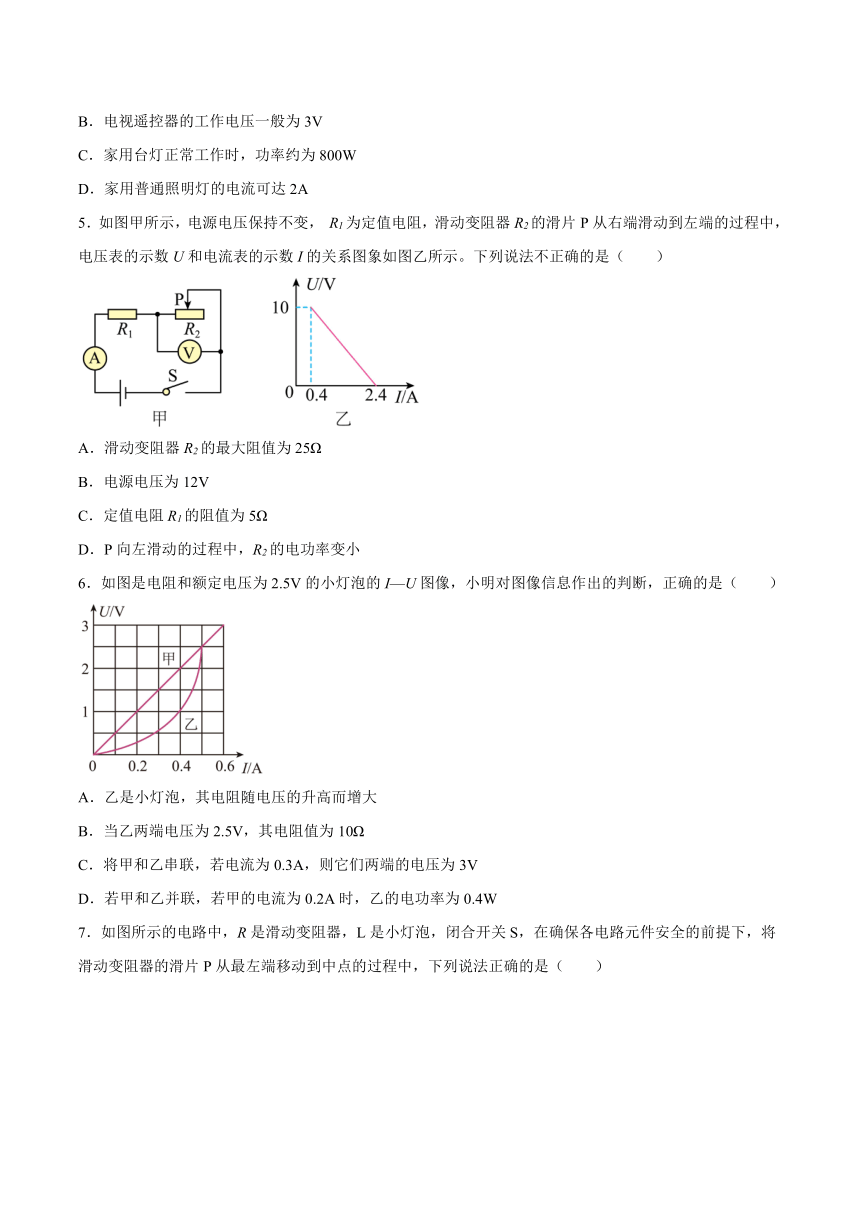

B．电视遥控器的工作电压一般为3V
C．家用台灯正常工作时，功率约为800W
D．家用普通照明灯的电流可达2A
5．如图甲所示，电源电压保持不变， R1为定值电阻，滑动变阻器R2的滑片P从右端滑动到左端的过程中，电压表的示数U和电流表的示数I的关系图象如图乙所示。下列说法不正确的是（　　）
A．滑动变阻器R2的最大阻值为25Ω
B．电源电压为12V
C．定值电阻R1的阻值为5Ω
D．P向左滑动的过程中，R2的电功率变小
6．如图是电阻和额定电压为2.5V的小灯泡的I—U图像，小明对图像信息作出的判断，正确的是（　　）
A．乙是小灯泡，其电阻随电压的升高而增大
B．当乙两端电压为2.5V，其电阻值为10Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为3V
D．若甲和乙并联，若甲的电流为0.2A时，乙的电功率为0.4W

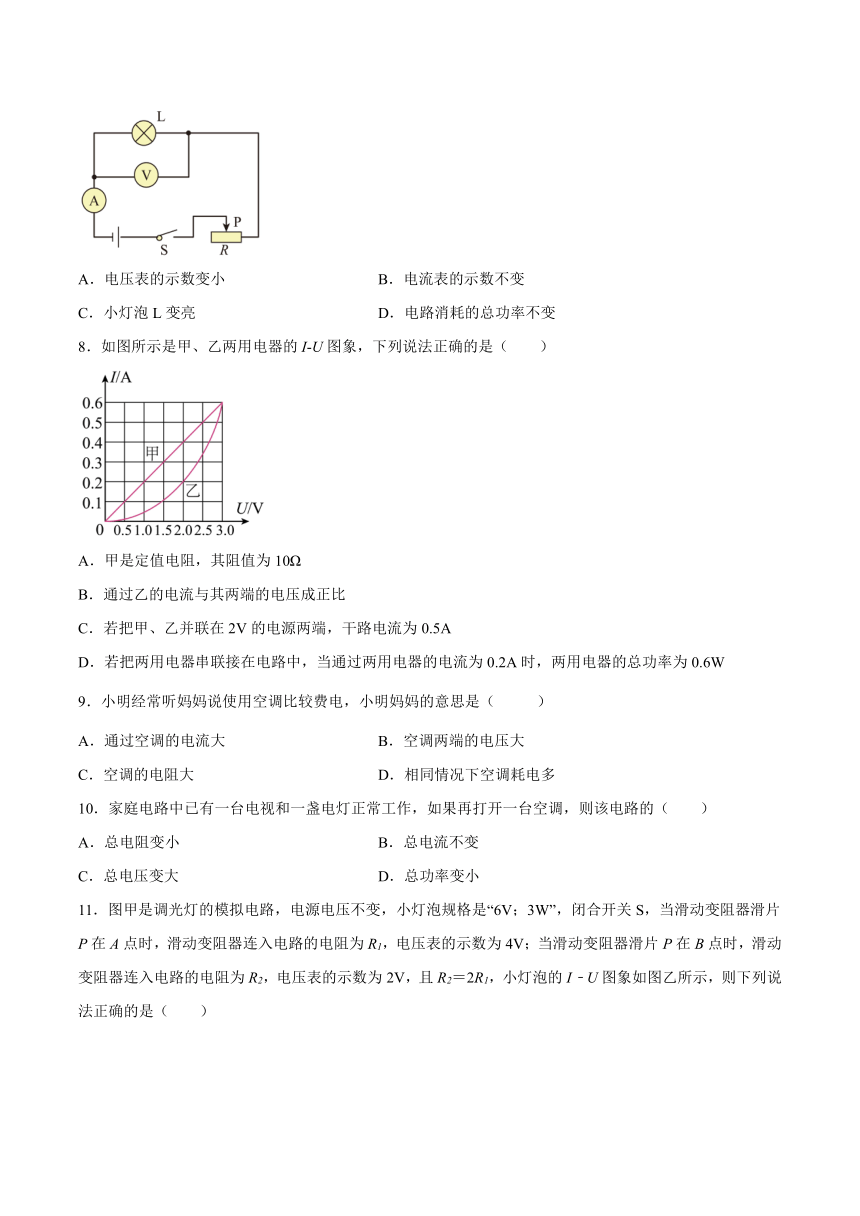

7．如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各电路元件安全的前提下，将滑动变阻器的滑片P从最左端移动到中点的过程中，下列说法正确的是（　　）
A．电压表的示数变小 B．电流表的示数不变
C．小灯泡L变亮 D．电路消耗的总功率不变
8．如图所示是甲、乙两用电器的I-U图象，下列说法正确的是（　　）
A．甲是定值电阻，其阻值为10Ω
B．通过乙的电流与其两端的电压成正比
C．若把甲、乙并联在2V的电源两端，干路电流为0.5A
D．若把两用电器串联接在电路中，当通过两用电器的电流为0.2A时，两用电器的总功率为0.6W
9．小明经常听妈妈说使用空调比较费电，小明妈妈的意思是（ ）
A．通过空调的电流大 B．空调两端的电压大
C．空调的电阻大 D．相同情况下空调耗电多
10．家庭电路中已有一台电视和一盏电灯正常工作，如果再打开一台空调，则该电路的（　　）
A．总电阻变小 B．总电流不变
C．总电压变大 D．总功率变小

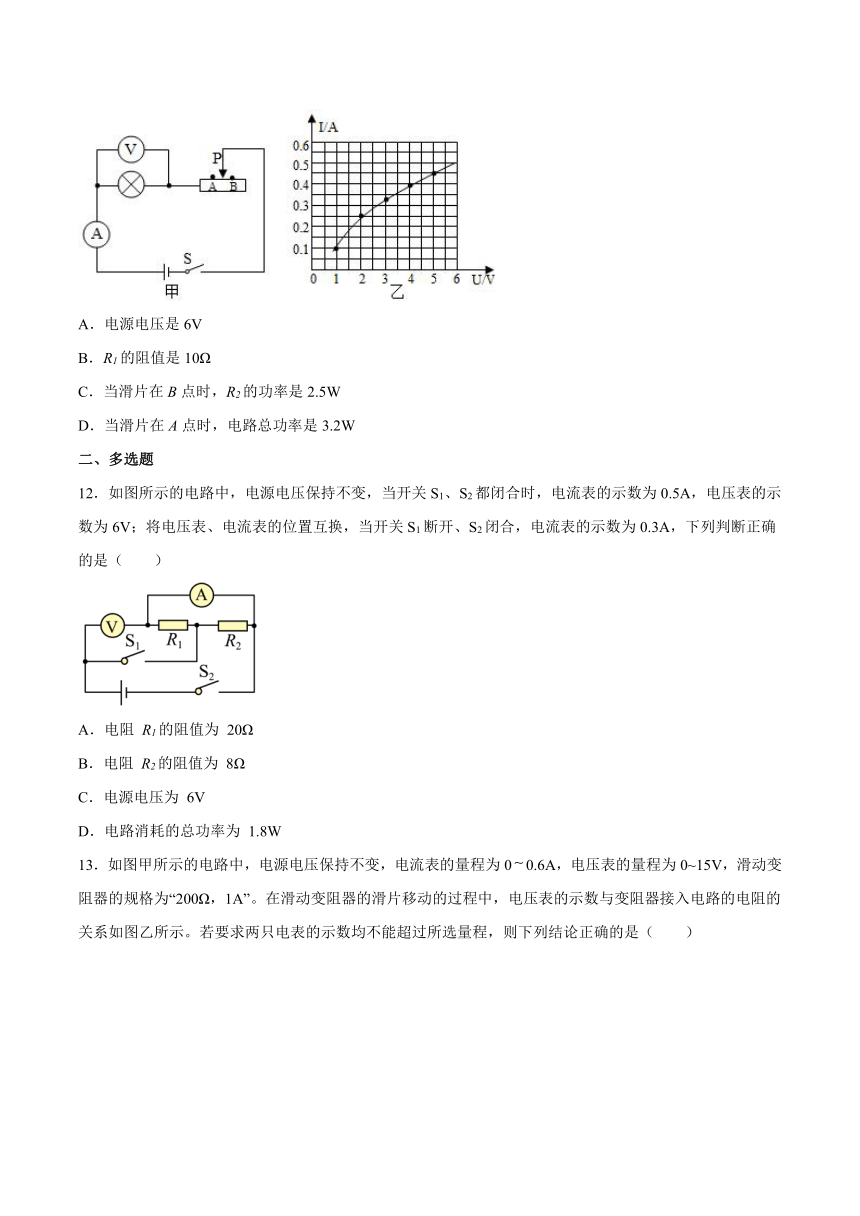

11．图甲是调光灯的模拟电路，电源电压不变，小灯泡规格是“6V；3W”，闭合开关S，当滑动变阻器滑片P在A点时，滑动变阻器连入电路的电阻为R1，电压表的示数为4V；当滑动变阻器滑片P在B点时，滑动变阻器连入电路的电阻为R2，电压表的示数为2V，且R2＝2R1，小灯泡的I﹣U图象如图乙所示，则下列说法正确的是（　　）
A．电源电压是6V
B．R1的阻值是10Ω
C．当滑片在B点时，R2的功率是2.5W
D．当滑片在A点时，电路总功率是3.2W
二、多选题
12．如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3A，下列判断正确的是（　　）
A．电阻 R1的阻值为 20Ω
B．电阻 R2的阻值为 8Ω
C．电源电压为 6V
D．电路消耗的总功率为 1.8W
13．如图甲所示的电路中，电源电压保持不变，电流表的量程为00.6A，电压表的量程为0~15V，滑动变阻器的规格为“200Ω，1A”。在滑动变阻器的滑片移动的过程中，电压表的示数与变阻器接入电路的电阻的关系如图乙所示。若要求两只电表的示数均不能超过所选量程，则下列结论正确的是（　　）
A．电源电压是18V
B．R1的阻值是20Ω
C．电流表示数的变化范围是0.075A~0.6A
D．R1的电功率变化范围是0.45W~7.2W
14．下列各种说法中的有关数据，与实际相符的是（　　）
A．家用冰箱冷冻室的温度大约是5℃
B．饺子煮熟出锅时温度约100℃
C．家用冰箱正常工作的电流约为1.5A
D．一节干电池的电压一般是2V
15．如图所示，电源电压不变，L灯丝电阻不变。下列说法正确的是（　　）
A．只闭合S1，将P向右移动一段距离，电压表示数与电流表示数的比值变小，电压表示数的变化量与电流表示数的变化量的比值也变小
B．只闭合S1，将P向右移动，R1消耗的功率增加
C．开关S1、S2闭合，S3断开，将P向左移动，电压表示数变大，L的亮度变大，电流表示数变小
D．开关都闭合，将P向右移动，L消耗的功率不变，R2消耗的功率变大
16．甲、乙两个电暖器，甲的额定功率是1200W，乙的额定功率是1000W，当它们正常工作时，下列说法正确的是（　　）
A．甲消耗的电能比乙消耗的电能多
B．甲消耗电能比乙消耗电能快
C．电流通过甲做的功比乙做的功少
D．甲的实际功率大于乙的实际功率
17．如图甲，电源电压U恒定，R0为定值电阻，R为滑动变阻器。闭合开关S，调节滑动变阻器的滑片P，电压表V1、V2的示数随电流表A示数变化的图像如图乙，则（　　）
A．电源电压U=2.4V B．定值电阻R0=24Ω
C．bc段表示电压表V1示数随电流表示数变化图像 D．调节滑片P过程中，R的最大电功率为0.375W
三、填空题
18．白炽灯泡L1标有“6V 6W”，白炽灯泡L2标有“3V 1.5W”，灯泡电阻均会随温度升高而增大。将它们串联在电路中，在保证电路安全的情况下，则通过这段电路的最大电流为_______A，此时灯泡________更亮（选填“L1”或“L2”）。
19．如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于______（选填“用电器”或“电源”）；充电时，将电能转化为了______能。汽车转弯时，同侧前后两个转向灯会同时闪亮，若其中一只灯坏了，另一只灯仍会闪亮，两个转向灯的连接方式为______。
四、实验题
20．小红和小明进行“测量小灯泡的额定功率”的实验，实验室提供的器材有：不同规格的小灯泡和滑动变阻器、1.5V的干电池（若干）和其他常用器材。
（1）图甲是小红进行实验的实物电路图，小灯泡额定电压为3.8V，滑动变阻器的规格为“10Ω 1A”，请用笔画线代替导线，将图中的电路连接完整______；
（2）连接好电路之后，闭合开关，移动滑片，发现小灯泡始终不发光，小红猜想可能的原因：①小灯泡的灯丝断了；②小灯泡短路；③滑动变阻器断路。她再观察，发现电流表示数为零，由此可判断猜想 ______是错误的；又进一步观察到电压表有示数，最终确定猜想______是正确的；（两空均选填“①”“②”或“③”）
（3）排除故障后，小红移动滑片，使电压表的示数达到小灯泡的额定电压，此时电流表的指针如图乙所示，小灯泡的额定功率为 ______W；
（4）小明用小红的实验电路接着测量规格为“2.5V 0.3A”小灯泡的额定功率。闭合开关，保证小灯泡发光的情况下，无论如何移动滑片，电压表示数始终高于2.5V，为此必须对实验器材进行调整，下列措施可行的是：______、______（填字母代号）。
A．换最大阻值较小的滑动变阻器
B．串联定值电阻
C．减少电池个数
D．增加电池个数
五、计算题
21．某电吹风的简化电路如图所示，R1、R2是发热电阻丝，M是电动机。开关S1闭合后，S2接1、2时吹冷风，电动机的功率是22W；S2接2、3时吹暖风，R1的阻值为100Ω。S2接3、4时吹热风，电吹风的总功率为1100W，电源电压为220V。
（1）求吹暖风时，通过R1的电流；
（2）求吹热风时，R2的功率；
（3）小劳的妈妈在冬天洗发后，用电吹风吹干头发，先吹热风2min，再吹暖风5min，她这次吹干头发消
耗的电能是多少？
22．如图甲所示，是通过小灯泡的电流随其两端电压变化关系的图像。将小灯泡连接到如图乙所示的电路中，已知电源电压保持3V不变，小灯泡的额定电流是0.3A，R1=20Ω， R2标有“30Ω、2A”字样。
（1）求小灯泡正常发光时的电阻；
（2）同时闭合开关 S、S2，断开 S1，调节滑动变阻器的滑片使电压表的示数为1V，求此时滑动变阻器 R2的电阻；
（3）同时闭合开关 S、S1和 S2，当滑动变阻器的滑片调至最左端时，求此时整个电路工作 lmin消耗的电能；
（4）在电路通电的情况下，调整开关 S1、S2的开闭状态，并移动滑动变阻器的滑片，求整个电路消耗的最小电功率。
参考答案：
1．C 2．C 3．A 4．B 5．D 6．D 7．C 8．D 9．D 10．A 11．C 12．BCD 13．ABD 14．BC 15．BCD 16．BD 17．CD
18． 0.5 L2
19． 用电器 化学 并联
20． ② ① 1.14 B C
21．（1）2.2A；（2）594W；（3）2.838×105J
22．（1）10Ω；（2）4Ω；（3）81J；（4）0.18W
