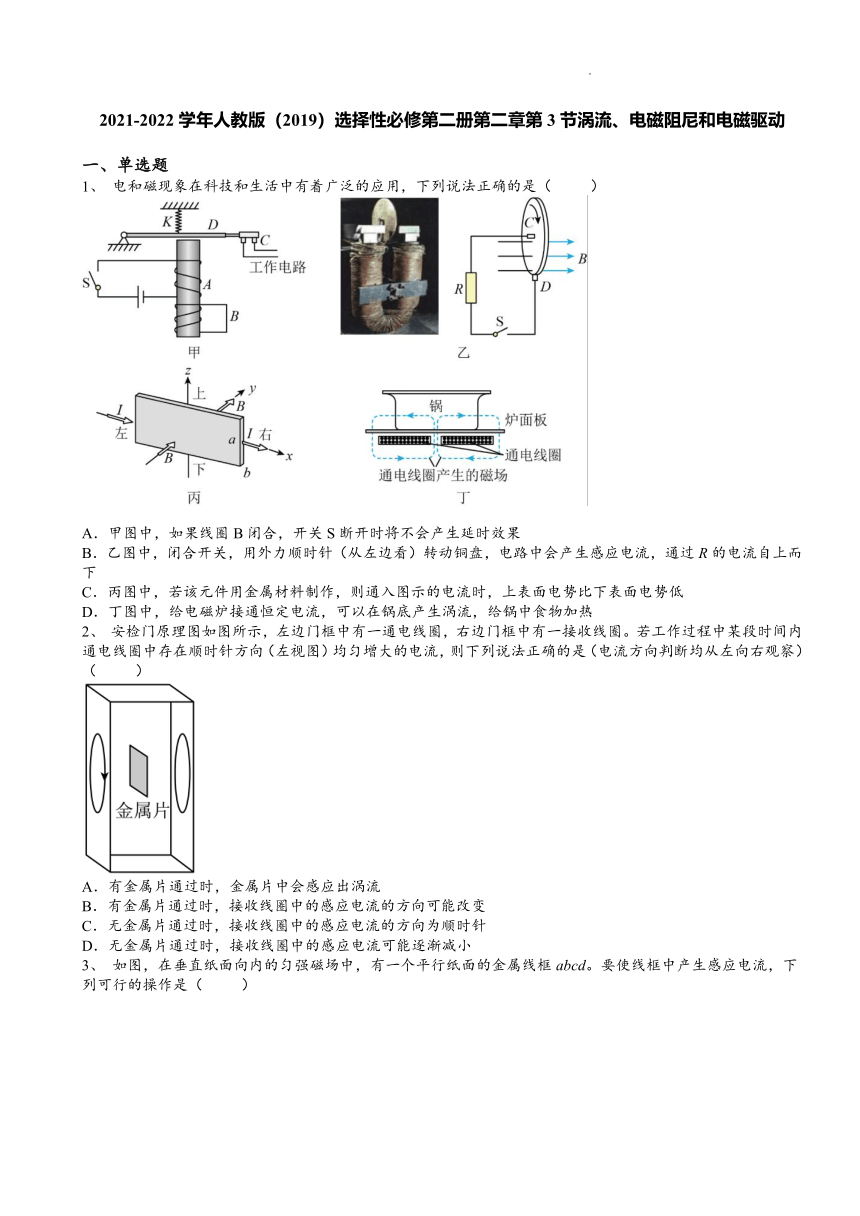

2021-2022学年人教版（2019）选择性必修第二册第二章第3节涡流、电磁阻尼和电磁驱动
一、单选题
1、 电和磁现象在科技和生活中有着广泛的应用，下列说法正确的是（ ）
A．甲图中，如果线圈B闭合，开关S断开时将不会产生延时效果
B．乙图中，闭合开关，用外力顺时针（从左边看）转动铜盘，电路中会产生感应电流，通过R的电流自上而下
C．丙图中，若该元件用金属材料制作，则通入图示的电流时，上表面电势比下表面电势低
D．丁图中，给电磁炉接通恒定电流，可以在锅底产生涡流，给锅中食物加热
2、 安检门原理图如图所示，左边门框中有一通电线圈，右边门框中有一接收线圈。若工作过程中某段时间内通电线圈中存在顺时针方向（左视图）均匀增大的电流，则下列说法正确的是（电流方向判断均从左向右观察）（ ）
A．有金属片通过时，金属片中会感应出涡流
B．有金属片通过时，接收线圈中的感应电流的方向可能改变
C．无金属片通过时，接收线圈中的感应电流的方向为顺时针
D．无金属片通过时，接收线圈中的感应电流可能逐渐减小

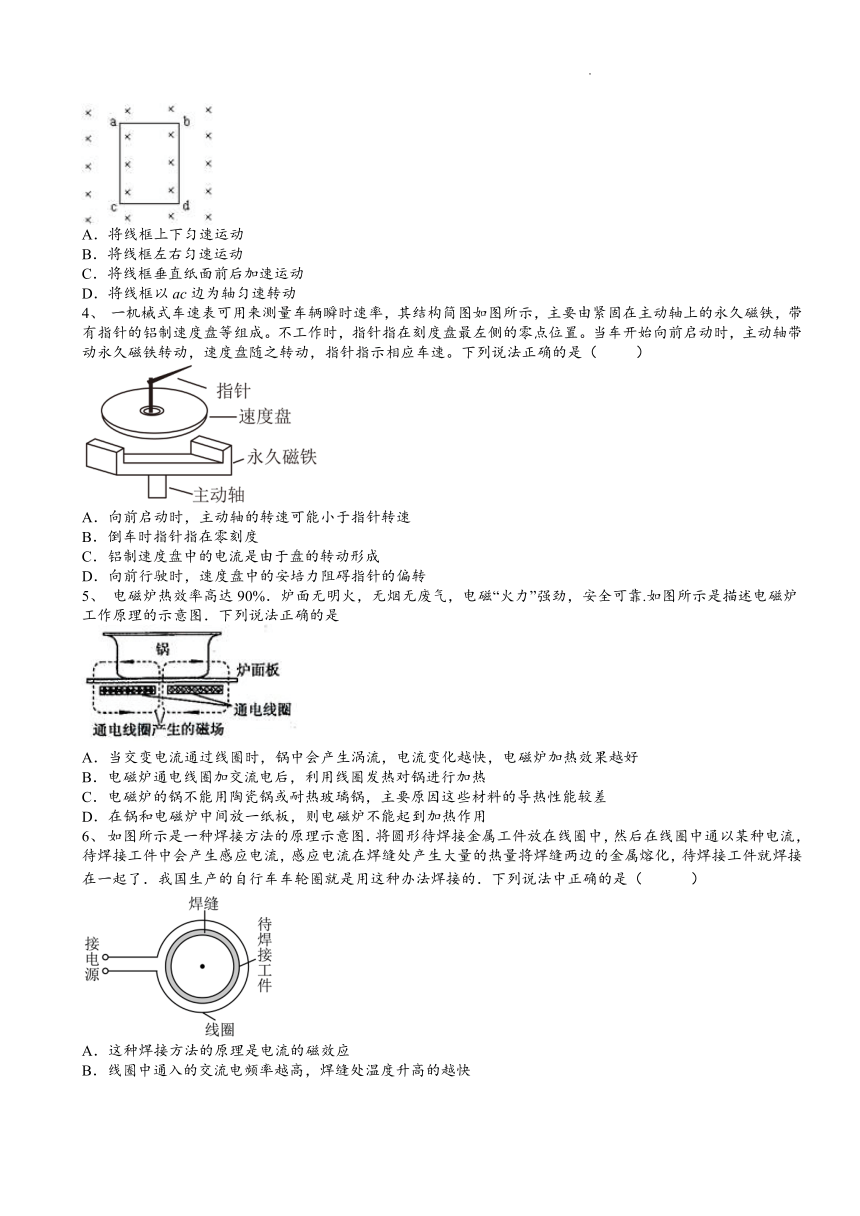

3、 如图，在垂直纸面向内的匀强磁场中，有一个平行纸面的金属线框abcd。要使线框中产生感应电流，下列可行的操作是（ ）
A．将线框上下匀速运动
B．将线框左右匀速运动
C．将线框垂直纸面前后加速运动
D．将线框以ac边为轴匀速转动
4、 一机械式车速表可用来测量车辆瞬时速率，其结构简图如图所示，主要由紧固在主动轴上的永久磁铁，带有指针的铝制速度盘等组成。不工作时，指针指在刻度盘最左侧的零点位置。当车开始向前启动时，主动轴带动永久磁铁转动，速度盘随之转动，指针指示相应车速。下列说法正确的是（ ）
A．向前启动时，主动轴的转速可能小于指针转速
B．倒车时指针指在零刻度
C．铝制速度盘中的电流是由于盘的转动形成
D．向前行驶时，速度盘中的安培力阻碍指针的偏转
5、 电磁炉热效率高达90%．炉面无明火，无烟无废气，电磁“火力”强劲，安全可靠.如图所示是描述电磁炉工作原理的示意图．下列说法正确的是
A．当交变电流通过线圈时，锅中会产生涡流，电流变化越快，电磁炉加热效果越好
B．电磁炉通电线圈加交流电后，利用线圈发热对锅进行加热
C．电磁炉的锅不能用陶瓷锅或耐热玻璃锅，主要原因这些材料的导热性能较差
D．在锅和电磁炉中间放一纸板，则电磁炉不能起到加热作用
6、 如图所示是一种焊接方法的原理示意图．将圆形待焊接金属工件放在线圈中，然后在线圈中通以某种电流，待焊接工件中会产生感应电流，感应电流在焊缝处产生大量的热量将焊缝两边的金属熔化，待焊接工件就焊接在一起了．我国生产的自行车车轮圈就是用这种办法焊接的．下列说法中正确的是（ ）
A．这种焊接方法的原理是电流的磁效应
B．线圈中通入的交流电频率越高，焊缝处温度升高的越快
C．线圈中的电流是很强的恒定电流
D．待焊接工件中的感应电流方向与线圈中的电流方向总是相反

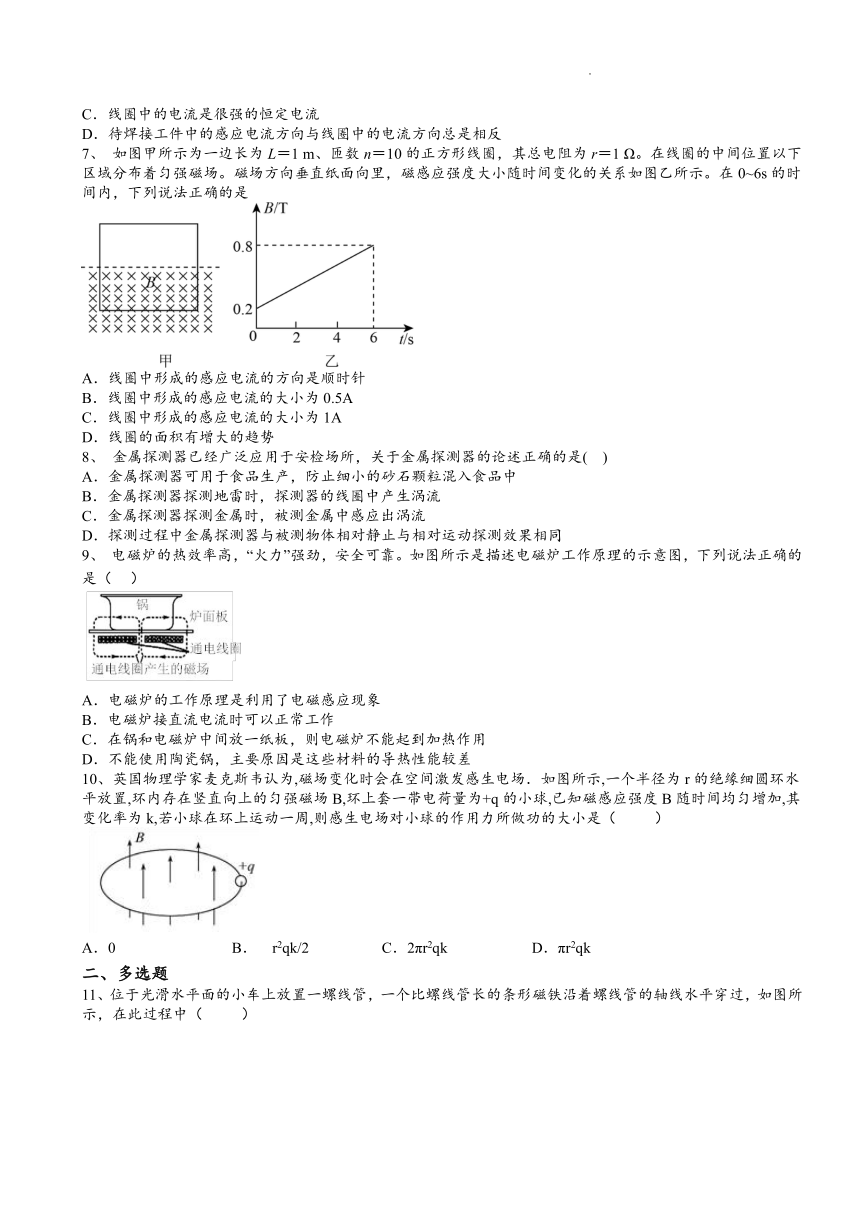

7、 如图甲所示为一边长为L＝1 m、匝数n＝10的正方形线圈，其总电阻为r＝1 Ω。在线圈的中间位置以下区域分布着匀强磁场。磁场方向垂直纸面向里，磁感应强度大小随时间变化的关系如图乙所示。在0~6s的时间内，下列说法正确的是
A．线圈中形成的感应电流的方向是顺时针
B．线圈中形成的感应电流的大小为0.5A
C．线圈中形成的感应电流的大小为1A
D．线圈的面积有增大的趋势
8、 金属探测器已经广泛应用于安检场所，关于金属探测器的论述正确的是( )
A．金属探测器可用于食品生产，防止细小的砂石颗粒混入食品中
B．金属探测器探测地雷时，探测器的线圈中产生涡流
C．金属探测器探测金属时，被测金属中感应出涡流
D．探测过程中金属探测器与被测物体相对静止与相对运动探测效果相同
9、 电磁炉的热效率高，“火力”强劲，安全可靠。如图所示是描述电磁炉工作原理的示意图，下列说法正确的是（ ）
A．电磁炉的工作原理是利用了电磁感应现象
B．电磁炉接直流电流时可以正常工作
C．在锅和电磁炉中间放一纸板，则电磁炉不能起到加热作用
D．不能使用陶瓷锅，主要原因是这些材料的导热性能较差
10、英国物理学家麦克斯韦认为,磁场变化时会在空间激发感生电场．如图所示,一个半径为r的绝缘细圆环水平放置,环内存在竖直向上的匀强磁场B,环上套一带电荷量为+q的小球,已知磁感应强度B随时间均匀增加,其变化率为k,若小球在环上运动一周,则感生电场对小球的作用力所做功的大小是（ ）
A．0 B． r2qk/2 C．2πr2qk D．πr2qk
二、多选题
11、位于光滑水平面的小车上放置一螺线管，一个比螺线管长的条形磁铁沿着螺线管的轴线水平穿过，如图所示，在此过程中（ ）
A．磁铁做匀速直线运动 B．磁铁做减速运动
C．小车向右做加速运动 D．小车先加速后减速
12、如图所示，光滑固定导轨m、n水平放置，两根导体棒p、q平行放于导轨上，形成一个闭合回路。当一条形磁体从高处下落接近回路时（重力加速度为g）（ ）
A．p、q将互相靠拢 B．p、q将互相远离
C．磁体的加速度仍为g D．磁体的加速度小于g
13、健身车上装有金属电磁阻尼飞轮，飞轮附近固定一电磁铁，示意图如图所示，人在健身时带动飞轮转动．则（ ）
A．飞轮转速越大，阻尼越大
B．电磁铁所接电压越大，阻尼越大
C．飞轮材料电阻率越大，阻尼越大
D．飞轮材料密度越大，阻尼越大
14、航母上飞机弹射起飞是利用电磁驱动来实现的，电磁驱动原理如图所示．当固定线圈上突然通过直流电流时，线圈左侧的金属环被弹射出去．现在固定线圈左侧同一位置，先后放有分别用横截面积相等的铜和铝导线制成形状、大小相同的两个闭合环，已知电阻率ρ铜＜ρ铝．合上开关S的瞬间，则（ ）
A．从左侧看环中感应电流沿逆时针方向
B．铜环受到的安培力大于铝环受到的安培力
C．若将铜环放置在线圈右侧，铜环将向右弹射
D．电池正负极调换后，金属环不能向左弹射
15、如图所示，把一个闭合线圈放在蹄形磁铁两磁极之间（两磁极间磁场可视为匀强磁场），蹄形磁铁和闭合线圈都可以绕OO′轴转动。当蹄形磁铁匀速转动时，线圈也开始转动，当线圈的转动稳定后，有（ ）
A．线圈与蹄形磁铁的转动方向相同
B．线圈与蹄形磁铁的转动方向相反
C．线圈中产生交变电流
D．线圈中产生为大小改变、方向不变的电流
16、如图所示,甲图中A、 B为两个相同的环形线圈,共轴并靠近放置,A线圈中通如图乙所示的交变电流i,则( )
A．从0到t1时间内A、B两线圈吸引
B．从t2到t3时间内A、B两线圈中电流方向相反
C．t1时刻两线圈间作用力最大
D．t2时刻两线圈间的吸引力为零
17、如图所示，在线圈上端放置一盛有冷水的金属杯，现接通交流电源，过了几分钟，杯内的水沸腾起来．若要缩短上述加热时间，下列措施可行的有（ ）
A．增加线圈的匝数 B．提高交流电源的频率
C．将金属杯换为瓷杯 D．取走线圈中的铁芯
18、下列利用涡流的是（ ）
A．金属探测器、探测地雷的探雷器利用涡流工作
B．变压器中用互相绝缘的硅钢片叠成铁芯利用涡流工作
C．用来冶炼合金钢的真空冶炼炉是利用涡流来产生热量
D．磁电式仪表的线圈用铝框做骨架与涡流无关
2021-2022学年人教版（2019）选择性必修第二册第二章第3节涡流、电磁阻尼和电磁驱动（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C A D B A B B C A D
二、多选题
题号 11 12 13 14 15 16 17 18
答案 BC AD AB BCD AC BD AB AC
