第十二章 简单机械
杠杆
它们都是杠杆，有什么共同特点？

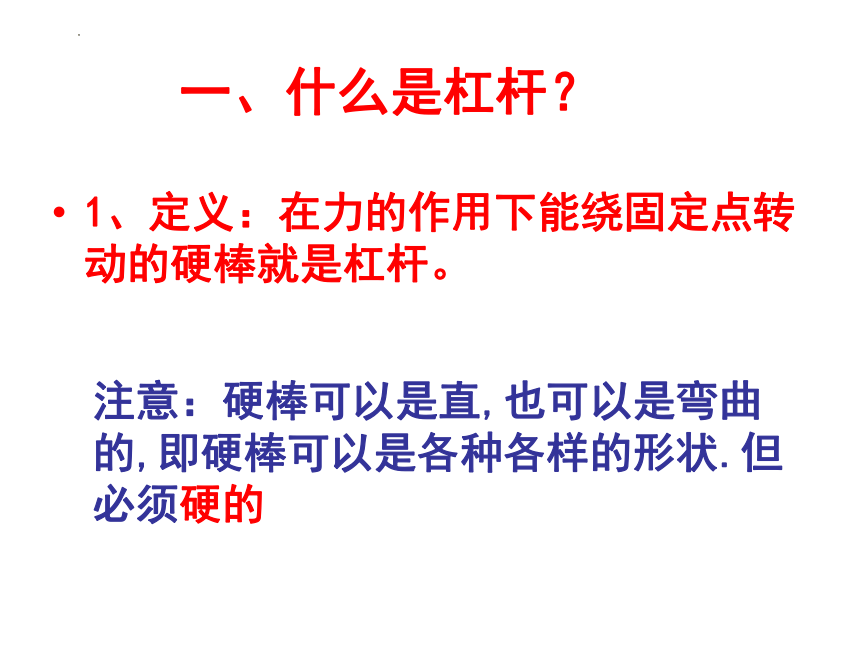

一、什么是杠杆？
1、定义：在力的作用下能绕固定点转动的硬棒就是杠杆。
注意：硬棒可以是直,也可以是弯曲 的,即硬棒可以是各种各样的形状.但必须硬的

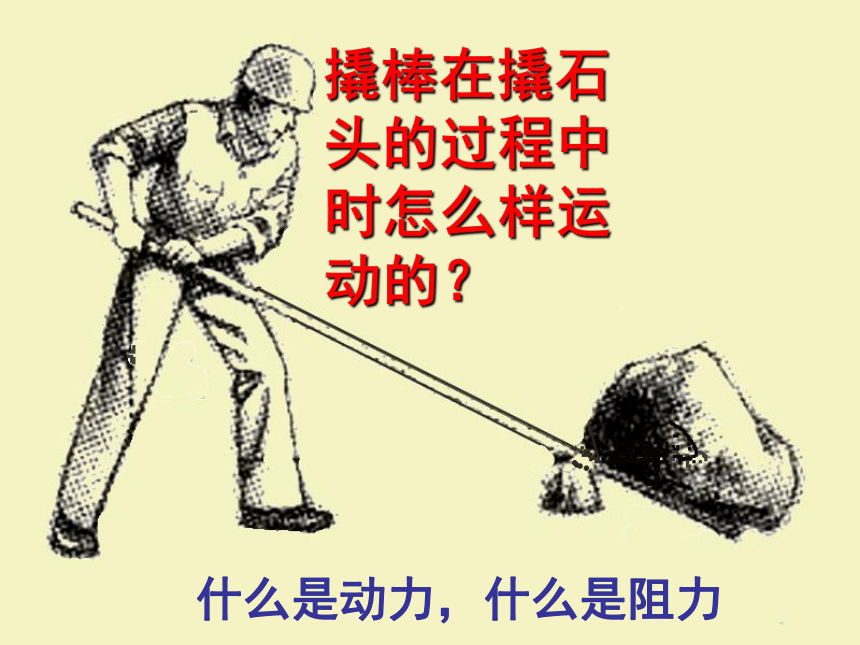

撬棒在撬石头的过程中时怎么样运动的？
什么是动力，什么是阻力
（力的作用线）
动力臂
阻力臂
动力
阻力
（力的作用线)
o
支点

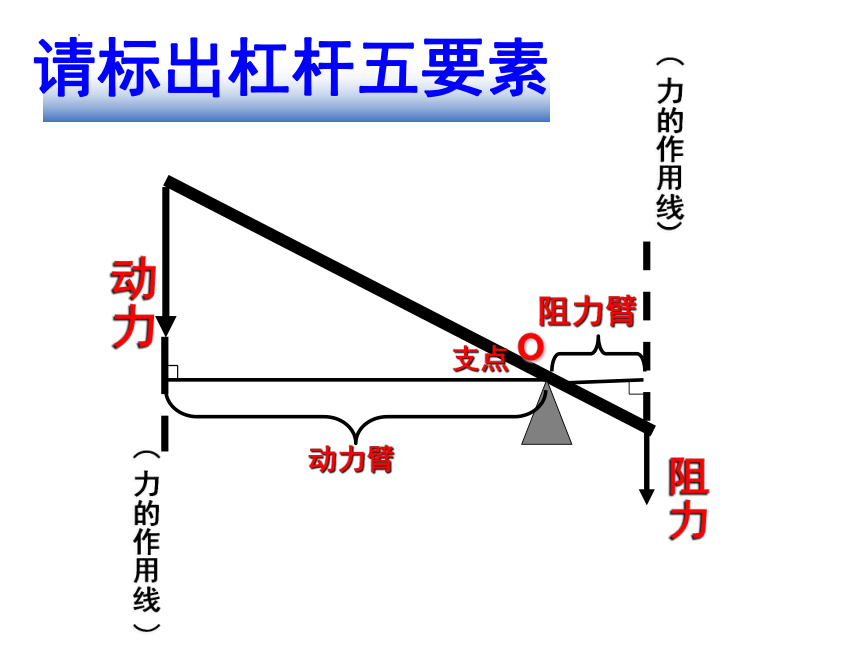

请标出杠杆五要素
支 点(o)：
动 力(F1)：促使杠杆转动的力
阻 力(F2)：阻碍杠杆转动的力
动力臂(L1)：从支点到动力作用线的垂直距离
阻力臂(L2)：从支点到阻力作用线的垂直距离
(力的作用线：过力的作用点，沿力的方向的直线)
杠杆绕着转动的点

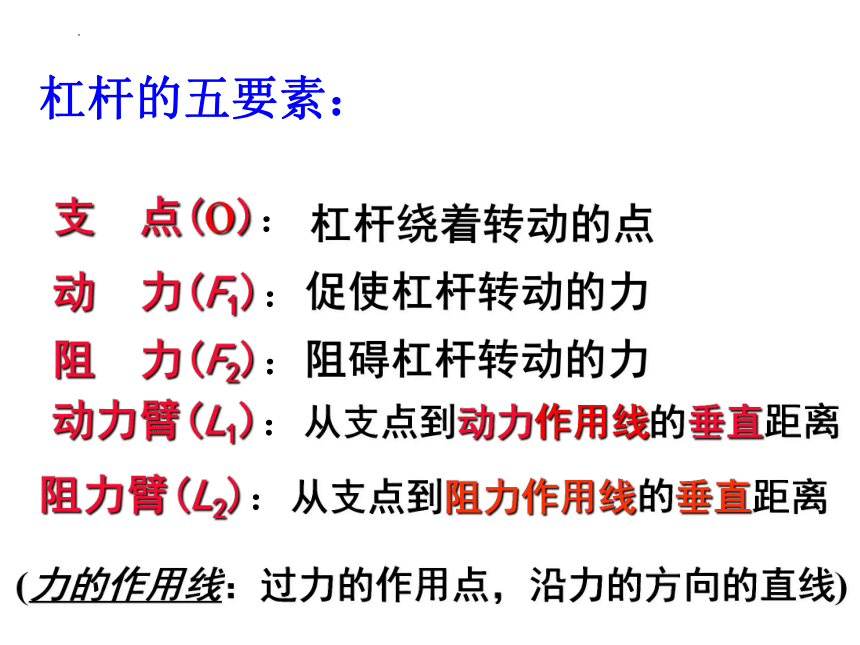

杠杆的五要素：
o
F1
F2
L1
L2

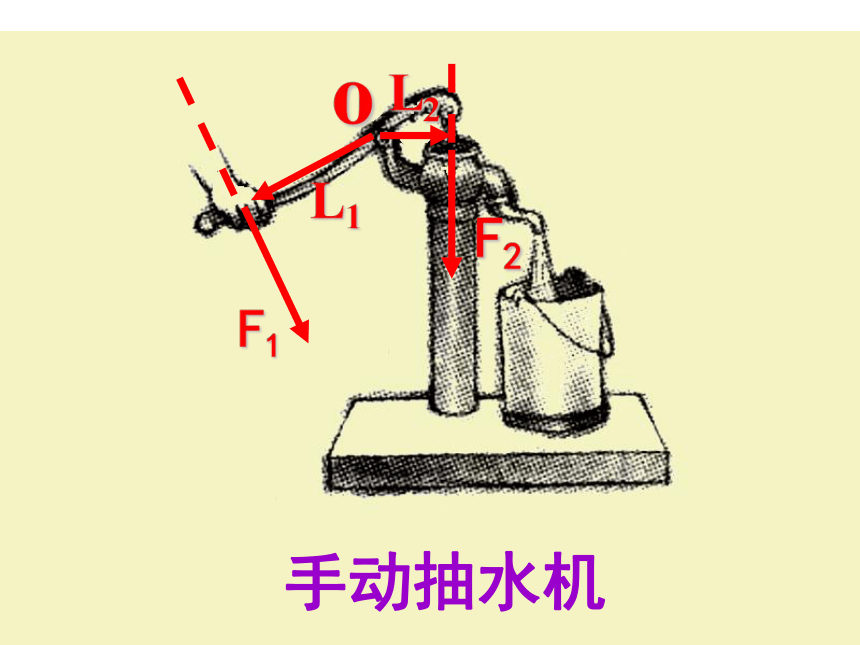

手动抽水机

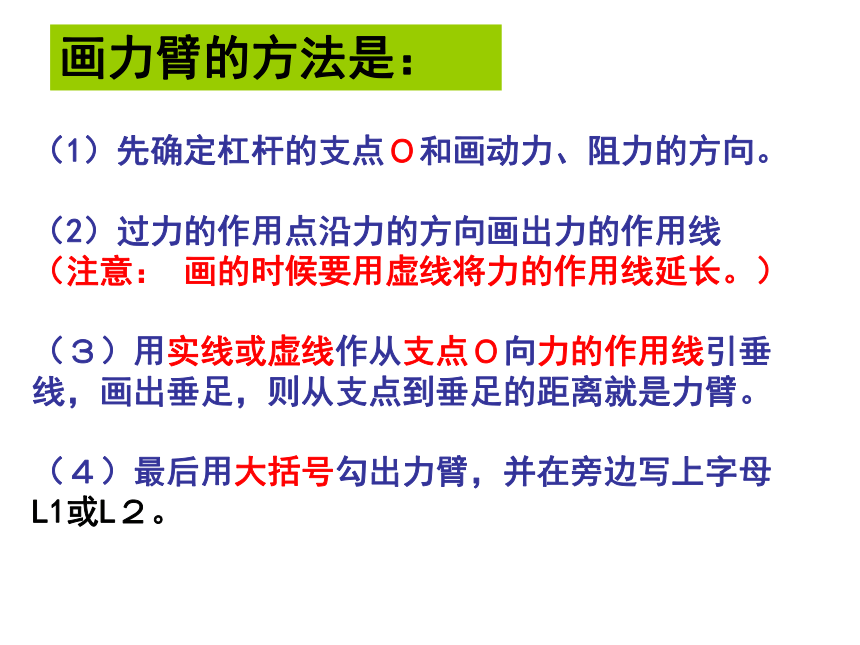

（1）先确定杠杆的支点Ｏ和画动力、阻力的方向。
（2）过力的作用点沿力的方向画出力的作用线
（注意： 画的时候要用虚线将力的作用线延长。）
（３）用实线或虚线作从支点Ｏ向力的作用线引垂线，画出垂足，则从支点到垂足的距离就是力臂。
（４）最后用大括号勾出力臂，并在旁边写上字母L1或L２。
画力臂的方法是：

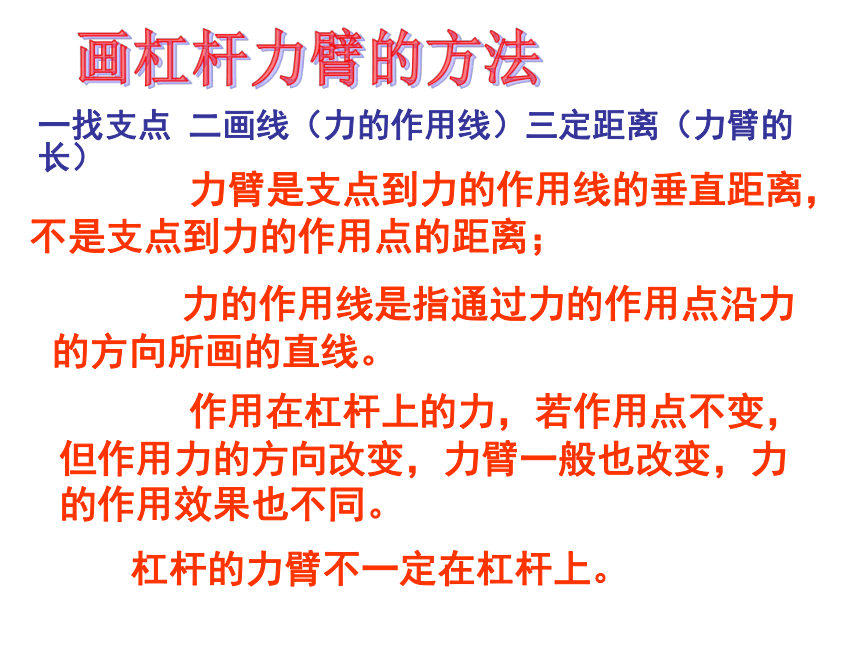

画杠杆力臂的方法
一找支点 二画线（力的作用线）三定距离（力臂的长）
力臂是支点到力的作用线的垂直距离，不是支点到力的作用点的距离；
杠杆的力臂不一定在杠杆上。
力的作用线是指通过力的作用点沿力的方向所画的直线。
作用在杠杆上的力，若作用点不变，但作用力的方向改变，力臂一般也改变，力的作用效果也不同。

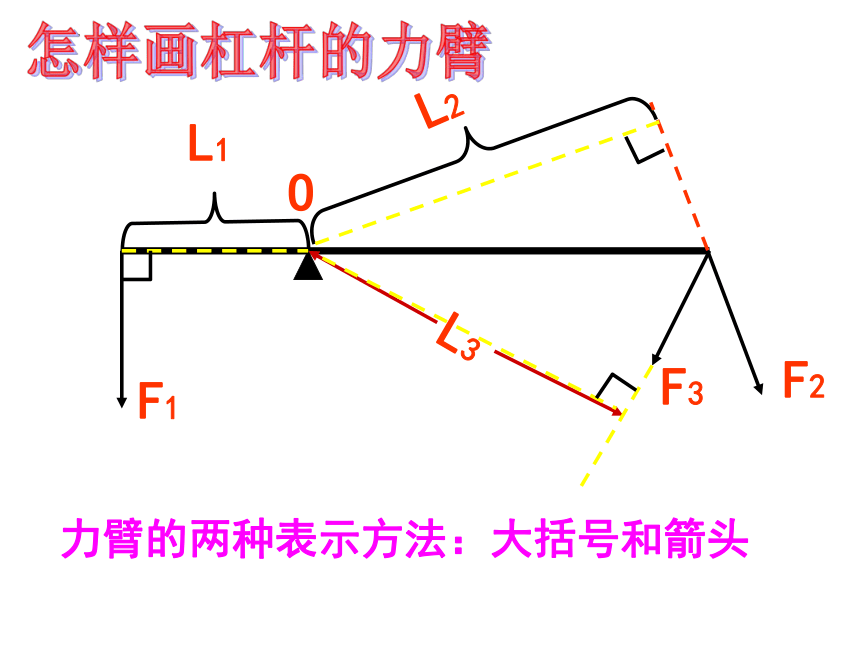

怎样画杠杆的力臂
F1
O
L1
L2
F3
F2
L3
力臂的两种表示方法：大括号和箭头
练 习
找出下列各图中动力和阻力，并画出杠杆力臂。
O
F2
F1
L1
L2

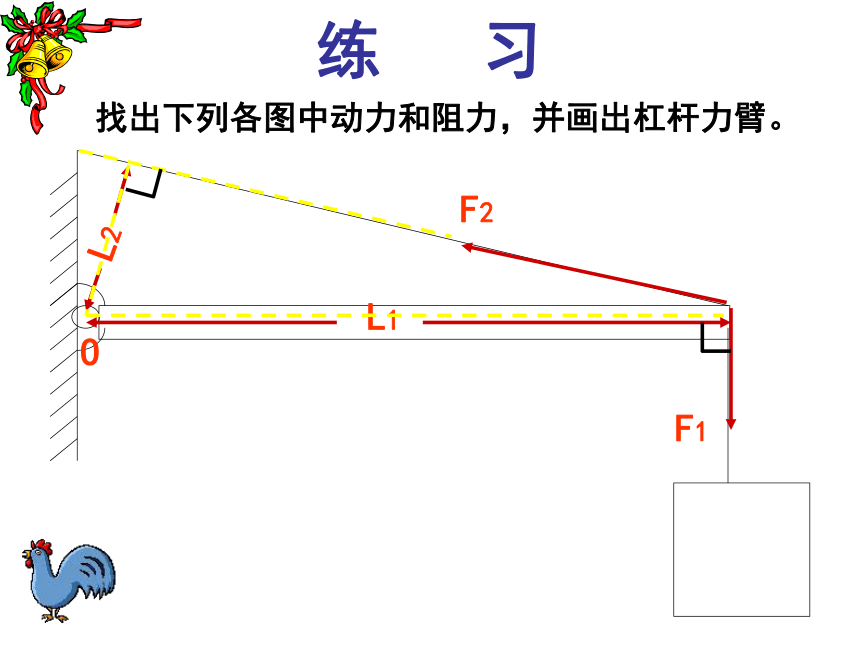

练 习
找出下列各图中动力和阻力，并画出杠杆力臂。
O
F1
F2
L1
L2
反馈练习一
１.关于力臂的下列说法中正确的是（ ）
从支点到动力作用点的距离叫动力臂
B. 从动力作用点到阻力作用线的距离叫动力臂
C. 从支点到阻力作用线的距离叫阻力臂
D. 从阻力作用点到动力作用点的距离叫阻力臂
练一练：
C
实验探究
做一做：
杠杆的平衡条件
杠杆平衡与哪些因素有关？
【猜想假设】
【所需器材】
【实验步骤】
【分析数据】
【实验结论】
【启发联想】
二、杠杆平衡的条件
杠杆平衡：指杠杆静止不动或作缓慢匀速转动时的状态。
实验次数
动力F1/N
动力臂l1/cm
动力 动力臂
阻力F2/N
阻力臂l2/cm
阻力 阻力臂
1






2






3






数据记录表格为；
实验过程
动力×动力臂＝阻力×阻力臂
F1l1=F2l2
杠杆原理
杠杆平衡的条件是:
____________________________;
它的公式是________________;
或是________________;
也称作________________.
F1
F2
＝
l2
l1
结论：
3、杠杆平衡条件
（1）实验表明，杠杆平衡的条件是： 动力×动力臂=阻力×阻力臂。
（2）用字母表示：
（3）结论：当杠杆平衡时，动力臂是阻力臂的几倍，动力就是阻力的几分之一。
实验注意事项：
1、在实验前要通过调节杠杆两端的平衡螺母，使杠杆水平平衡。
2、挂钩码后，不能再动平衡螺母。
3、读数时，杠杆仍要求是处于水平平衡状态，以便直接读出力臂的长度。
提问：
步骤1，为什么调节杠杆两端的螺母使杠杆在水平位置平衡？
答:在做“研究杠杆的平衡条件”的实验时，杠杆有一定的重力，为保证实验中杠杆的平衡条件：
动力×动力臂=阻力×阻力臂，必须使杠杆的重力（包括两端的平衡螺母的总重力）乘以其力臂为零。调节杠杆两端的平衡螺母，　使杠杆在水平位置平衡，就是要保证杠杆的总　重力乘以其力臂为零，同时为了实验时方便在杠杆上直接读出力臂。
步骤2,为什么在杠杆两边挂上不同数量的钩码，调节钩码位置，使杠杆在水平位置重新平衡？
答:杠杆只有在水平位置平衡，量得支点到钩码的距离就是力臂，此时杠杆如果不水平，则支点到钩码的距离就不是力 臂。使杠杆在水平位置重新平衡，目的是从杠杆上的刻度 值直接读出力臂的长度.
生活中的杠杆
撬棒 起子 天平
缝纫机脚踏板 铡刀 手动抽水机
F2
F1
动力臂L1
阻力臂L2
O
由 F1L1=F2L2
∵L1 〉L2
∴F1〈 F2
这是省力杠杆
省力杠杆
h
S=4h
h
S=4h
h
S=4h
h
S=4h
h
S=4h
h
S=4h
h
S=4h
h
S=4h
h
S=4h
O
F2
F1
A
B
F2
F1
A’
B’
可见，省力杠杆虽然省力，但费了距离
省力杠杆的特点
F2
F1
动力臂L1
阻力臂L2
O
由 F1L1=F2L2
∵L1 〈 L2
∴F1 〉 F2
这是费力杠杆
费力杠杆
F2
F1
h
S=4h
A’
B’
A
B
F2
F1
O
h
S=4h
h
S=4h
h
S=4h
h
S=4h
h
S=4h
可见，费力杠杆虽然费了力，但可以省距离
费力杠杆的特点
F2
F1
动力臂L1
阻力臂L2
O
由 F1L1=F2L2
∵L1 = L2
∴F1 = F2
这是省力杠杆
等臂杠杆不省力，也不省距离
等臂杠杆的特点
根据力臂的关系判断各为何种杠杆
省力杠杆
费力杠杆
等臂杠杆
撬棒 起子 铡刀 抽水机
脚踏板
镊子
天平
4、杠杆的分类
（1）省力杠杆：l1>l2，则F1（2）费力杠杆：l1F2，使用这类杠杆，虽然费力，但可以省距离。
（3）等臂杠杆：l1=l2，则F1=F2，使用这类杠杆，既不能省力，也不能省距离。
小结
省力杠杆的特点
A 动力臂大于阻力臂
B 省力但是费距离
费力杠杆的特点
A 动力臂小于阻力臂
B 费力但是省距离
等臂杠杆的特点
A 动力臂等于阻力臂
B 不省力也不省距离
省力杠杆
费力杠杆
1.一个杠杆在两个力的作用下处于平衡状态，则下列说法中正确的是（ ）
A.这两个力的大小一定相等
B. 这两个力的力臂一定相等
C. 力臂较长的那个力较大
D. 两个力和各自力臂的乘积一定相等
反馈练习二：
D
