(共18张PPT)
主题2：设计无线报警器
第3课 设计无线报警器
主题2：设计无线报警器
主题2：设计无线报警器

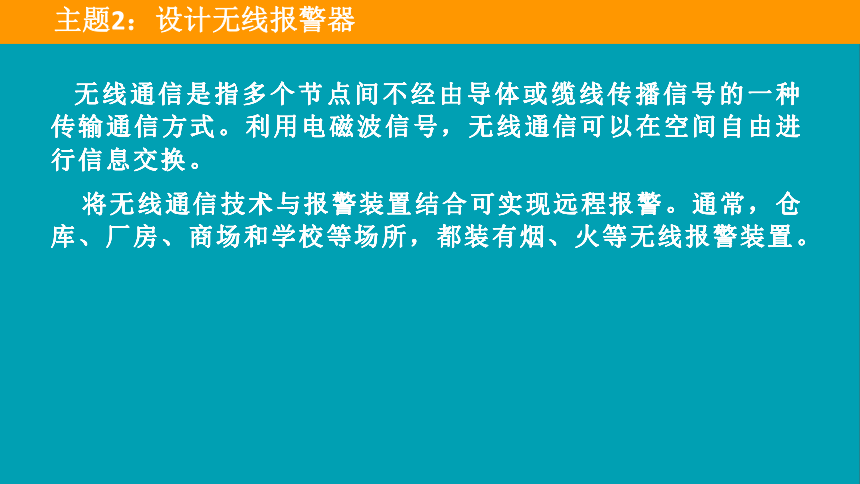

无线通信是指多个节点间不经由导体或缆线传播信号的一种传输通信方式。利用电磁波信号，无线通信可以在空间自由进行信息交换。
将无线通信技术与报警装置结合可实现远程报警。通常，仓库、厂房、商场和学校等场所，都装有烟、火等无线报警装置。
无线通信是指多个节点间不经由导体或缆线传播信号的一种传输通信方式。利用电磁波信号，无线通信可以在空间自由进行信息交换。
将无线通信技术与报警装置结合可实现远程报警。通常，仓库、厂房、商场和学校等场所，都装有烟、火等无线报警装置。
无线通信是指多个节点间不经由导体或缆线传播信号的一种传输通信方式。利用电磁波信号，无线通信可以在空间自由进行信息交换。
将无线通信技术与报警装置结合可实现远程报警。通常，仓库、厂房、商场和学校等场所，都装有烟、火等无线报警装置。
无线通信是指多个节点间不经由导体或缆线传播信号的一种传输通信方式。利用电磁波信号，无线通信可以在空间自由进行信息交换。
将无线通信技术与报警装置结合可实现远程报警。通常，仓库、厂房、商场和学校等场所，都装有烟、火等无线报警装置。
主题2：设计无线报警器
如图3-11所示，micro:bit自带有2.4 GHz RF天线和蓝牙4.0. micro:bit之间可进行无线通信。
如图3-11所示，micro:bit自带有2.4 GHz RF天线和蓝牙4.0. micro:bit之间可进行无线通信。
如图3-11所示，micro:bit自带有2.4 GHz RF天线和蓝牙4.0. micro:bit之间可进行无线通信。
如图3-11所示，micro:bit自带有2.4 GHz RF天线和蓝牙4.0. micro:bit之间可进行无线通信。
主题2：设计无线报警器
蓝牙一骰用来发送数据至手机APP或者接收手机发送过来的遥每数据。 micro:bit不能同时使用蓝牙与2.4G无线通信,默认采用2.4G无线通信。若要使用蓝牙通信，则需添加蓝牙通信软件包、2.4G无通信软件包将被自动禁用。
这里的无线报警器采用micro:bit的2.4G无线方式进行通信。
在使用2.4G无线通信之前，要先做好以下配置：
①设置通信组
参数可设置为0~255，只有设置为同一组的micro:bit才能进行无线通信，如图3-12所示。
在使用2.4G无线通信之前，要先做好以下配置：
②设置要发送的内容
在micro:bit发送端可以发送数字、键值和字符串，如图3-13所示。
在使用2.4G无线通信之前，要先做好以下配置：
③设置接收到信息时要执行的操作
在micro:bit接收到数字、键值或字符串时，可执行相应的操作,如图3-14所示。
动手实践:设计无线报警器
动手实践:设计无线报警器
动手实践:设计无线报警器
动手实践:设计无线报警器
动手实践:设计无线报警器
本实践需要用到两块micro:bit,其中一块micro:bit用来检测环境温度,当温度超过某一限度时(如33 ℃),向另一块micro:bit发送超温信息。
当用于接收信息的那一块micro:bit接收到超温信息时,LED灯先显示温度信息,然后启动蜂鸣器报警。
本实践需要用到两块micro:bit,其中一块micro:bit用来检测环境温度,当温度超过某一限度时(如33 ℃),向另一块micro:bit发送超温信息。
当用于接收信息的那一块micro:bit接收到超温信息时,LED灯先显示温度信息,然后启动蜂鸣器报警。
本实践需要用到两块micro:bit,其中一块micro:bit用来检测环境温度,当温度超过某一限度时(如33 ℃),向另一块micro:bit发送超温信息。
当用于接收信息的那一块micro:bit接收到超温信息时,LED灯先显示温度信息,然后启动蜂鸣器报警。
本实践需要用到两块micro:bit,其中一块micro:bit用来检测环境温度,当温度超过某一限度时(如33 ℃),向另一块micro:bit发送超温信息。
当用于接收信息的那一块micro:bit接收到超温信息时,LED灯先显示温度信息,然后启动蜂鸣器报警。
参考操作步骤:
①准备器材: 2块micro:bit, 2个3V蜂鸣器,4条带鳄鱼夹的导线(也可以使用扩展板和外接温度传感器)。
②用数据线将其中一块micro:bit与计算机连接起来作为温度传感器。
③编写如图3-15所示的程序,在“当开机时”程序模块设置无线通信组。不同通信组要设定不同的值,取值范围为: 0~255。
参考操作步骤:
④编写如图3-16所示的程序，“无限循环”程序模块：当micro:bit检测到的温度值大于预定值时，利用2.4G无线通信向同一道信组中的另一块micro:bit发送火警信号“fire”。
④编写如图3-16所示的程序，“无限循环”程序模块：当micro:bit检测到的温度值大于预定值时，利用2.4G无线通信向同一道信组中的另一块micro:bit发送火警信号“fire”。
④编写如图3-16所示的程序，“无限循环”程序模块：当micro:bit检测到的温度值大于预定值时，利用2.4G无线通信向同一道信组中的另一块micro:bit发送火警信号“fire”。
④编写如图3-16所示的程序，“无限循环”程序模块：当micro:bit检测到的温度值大于预定值时，利用2.4G无线通信向同一道信组中的另一块micro:bit发送火警信号“fire”。
参考操作步骤:
⑤使另一块micro:bit处于非供电状态。
⑥参照图3-17(b)所示的实验装置示意图，用鳄鱼夹将蜂鸣器的正极一端连接至micro:bit的P0引脚，另一端连接至micro:bit的GND引脚上。
参考操作步骤:
⑦用数据线连接micro:bit(接连蜂鸣器的)与计算机：编写如图3-15所示的程序。
③编写如图3-18所示的程序,“在无线接收到数据时运行”程序模块:当接收到“fire"信号时,蜂鸣器不断鸣叫,直至按下按钮A停止。
参考操作步骤:
⑨将控制检测温度和超温报警的程序分别下载到作为温度检测和超温报警器的micro:bit中。
⑩用手指紧贴作为温度传感器的micro:bit处理器一段时间,观察LED灯显示的变化情况。当LED灯显示的温度值超过33℃时,观察连接在作为超温报警器micro:bit上的蜂鸣器是否会响起报警声。
按下作为报警器的micro:bit板上的按钮A,报警停止。
注:图3-15和图3-18程序中用到了一个标志变量exit, 当 exit值为1时,表示报警器正常工作; 当exit的值为0时,表示关闭蜂鸣器,终止报警。
实践创新
实践创新
改装主题2动手实践的实验装置，在两块micro:bit板上都连接蜂鸣器，修致相应程序，实现两块micro:bit板都能检测周围环境温度。并具有超温互相报警等功能。
实验结束，整理器材，将micro:bit及数据线装回器材盒中。
改装主题2动手实践的实验装置，在两块micro:bit板上都连接蜂鸣器，修致相应程序，实现两块micro:bit板都能检测周围环境温度。并具有超温互相报警等功能。
实验结束，整理器材，将micro:bit及数据线装回器材盒中。
改装主题2动手实践的实验装置，在两块micro:bit板上都连接蜂鸣器，修致相应程序，实现两块micro:bit板都能检测周围环境温度。并具有超温互相报警等功能。
实验结束，整理器材，将micro:bit及数据线装回器材盒中。
改装主题2动手实践的实验装置，在两块micro:bit板上都连接蜂鸣器，修致相应程序，实现两块micro:bit板都能检测周围环境温度。并具有超温互相报警等功能。
实验结束，整理器材，将micro:bit及数据线装回器材盒中。
古田县第五中学
谢 谢
