探究串、并联电路中的电流
L2
L1
L1
L1
L2

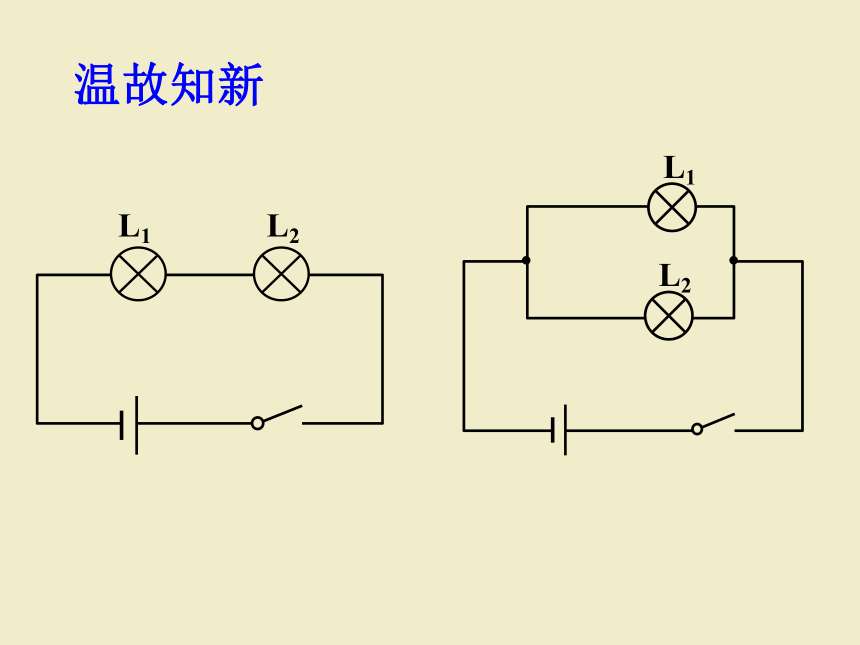

温故知新

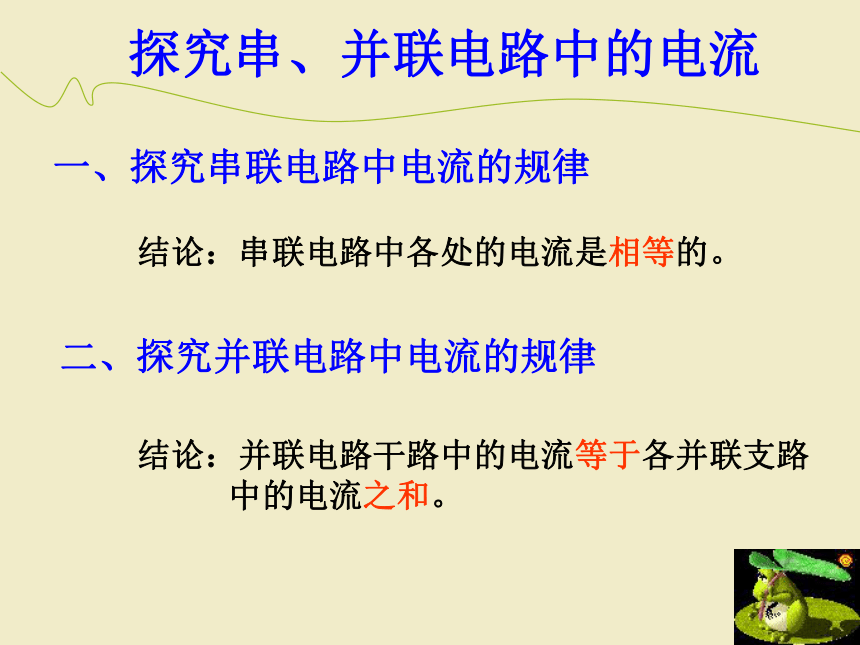

探究串、并联电路中的电流
一、探究串联电路中电流的规律
结论：串联电路中各处的电流是相等的。
二、探究并联电路中电流的规律
结论：并联电路干路中的电流等于各并联支路
中的电流之和。
探究串、并联电路中的电流

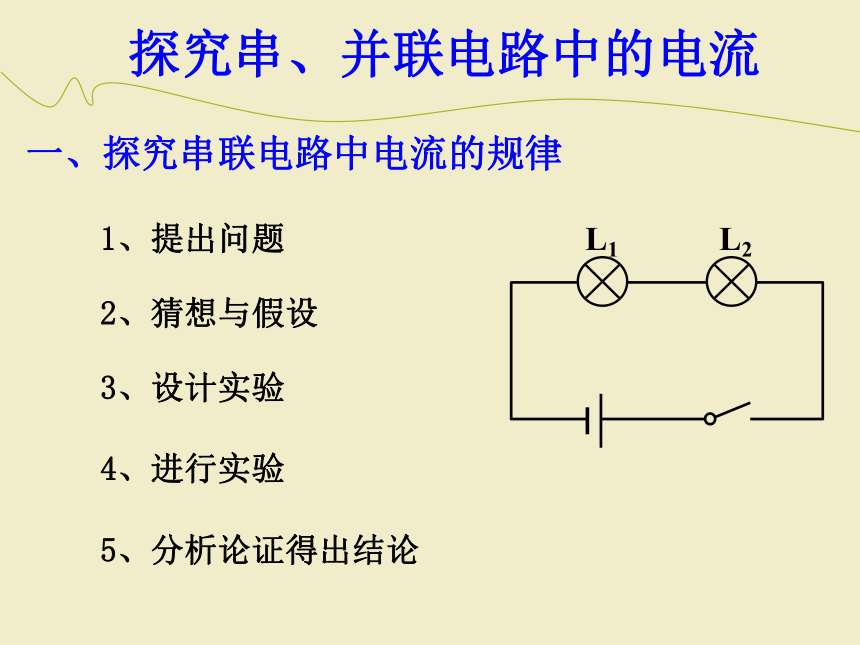

一、探究串联电路中电流的规律
2、猜想与假设
3、设计实验
L2
L1
4、进行实验
5、分析论证得出结论
1、提出问题
探究串、并联电路中的电流
需要测哪几处的电流？
需要哪些实验器材？
需要测量几次？
你能画出所设计的电路图吗？

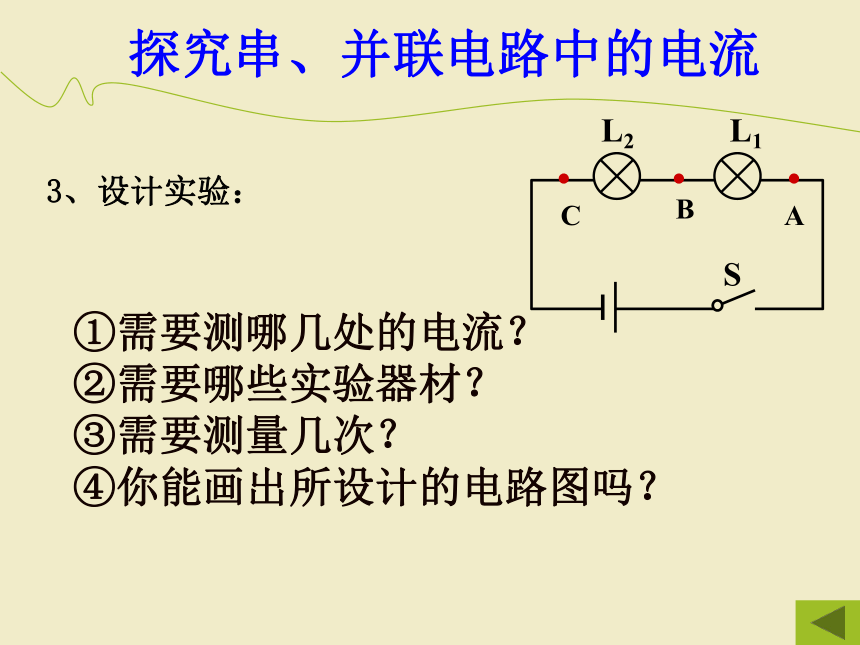

3、设计实验：
S
L2
A
L1
C
B
探究串、并联电路中的电流

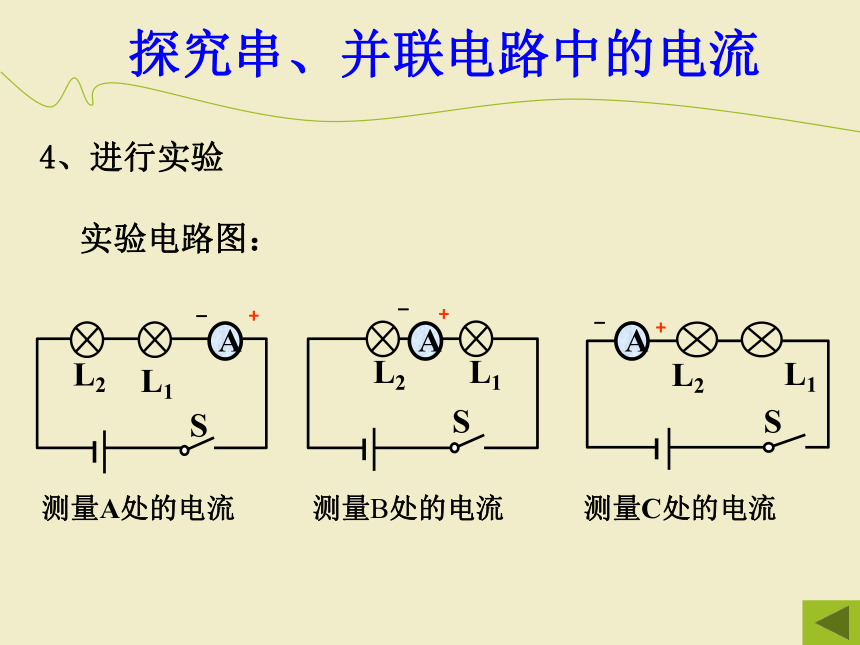

4、进行实验
测量A处的电流
S
L1
L2
A
+
_
S
L1
L2
测量C处的电流
A
_
+
S
L1
L2
A
测量B处的电流
+
_
实验电路图：
探究串、并联电路中的电流
L1
L1
L2

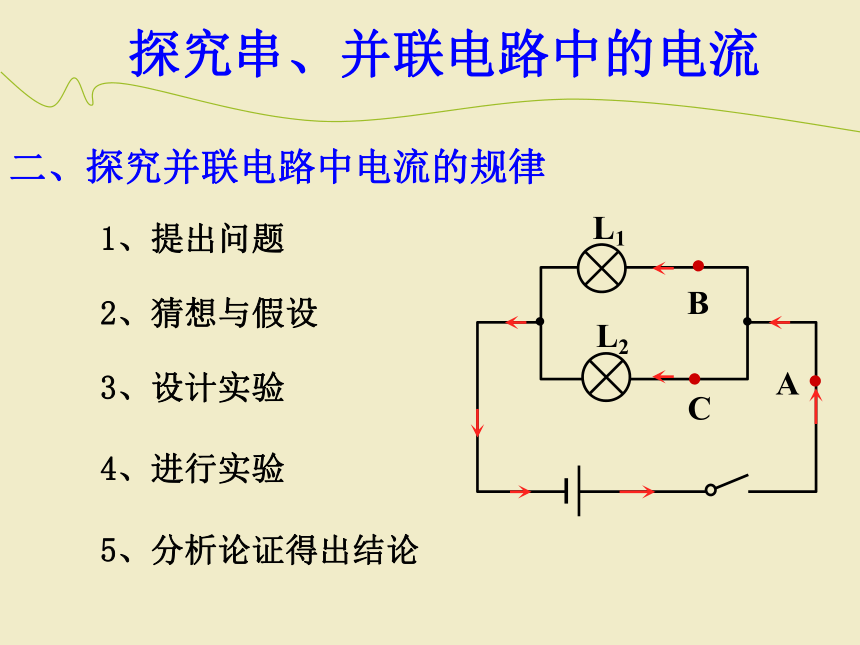

二、探究并联电路中电流的规律
B
C
A
2、猜想与假设
3、设计实验
4、进行实验
5、分析论证得出结论
1、提出问题
L1
L1
L2
A
+
_
L1
L1
L2
A
+
_
L1
L1
L2
A
+
_
测量A处的电流
测量B处的电流
测量C处的电流
探究串、并联电路中的电流
4、进行实验
实验电路图：
S
S
S
回顾：
一、串联电路中电流的规律：
串联电路中各处的电流是相等的。
二、并联电路中电流的规律：
并联电路干路中的电流等于各并联支路
中的电流之和。
课后作业：
1、完善实验报告表，并整理出实验中出现
的问题。
2、完成课后题P63 第2题和第3题。
3、预习下节课的内容。
课堂练习︰
　　1．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2 A，则IB＝_______，IC＝_______。
A
B
C
L1
L2
0.2 A
0.2 A
　　2．如图所示电路图，电流表A1的示数为0.9 A，
A3的示数为0.4 A，则通过L1的电流是 ______，通过L2的电流是______，通过干路的电流是______。
0.4 A
L1
L2
A1
A3
A2
0.5 A
0.9 A
B
3.下列电路中，能正确测出电灯L2的电流的是（ ）
- +
A
L1
L2
A
B
C
D
- +
L1
L2
A
- +
L1
L2
A
L1
L2
A
- +
A
C
B
D
4.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么 ( )
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
C
5.如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .
L1
L2
1.8A
0.36A
1.44A
