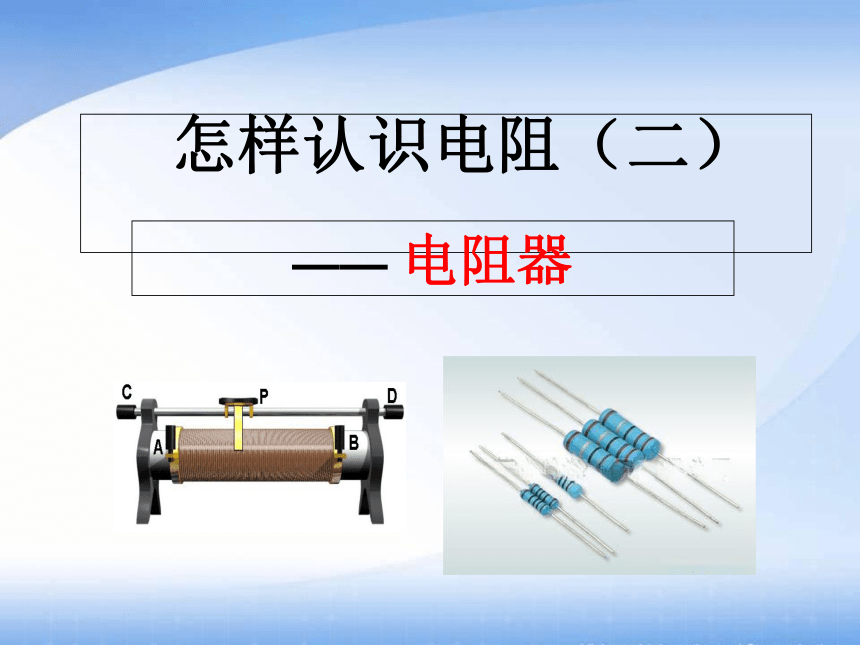

怎样认识电阻（二）
—— 电阻器

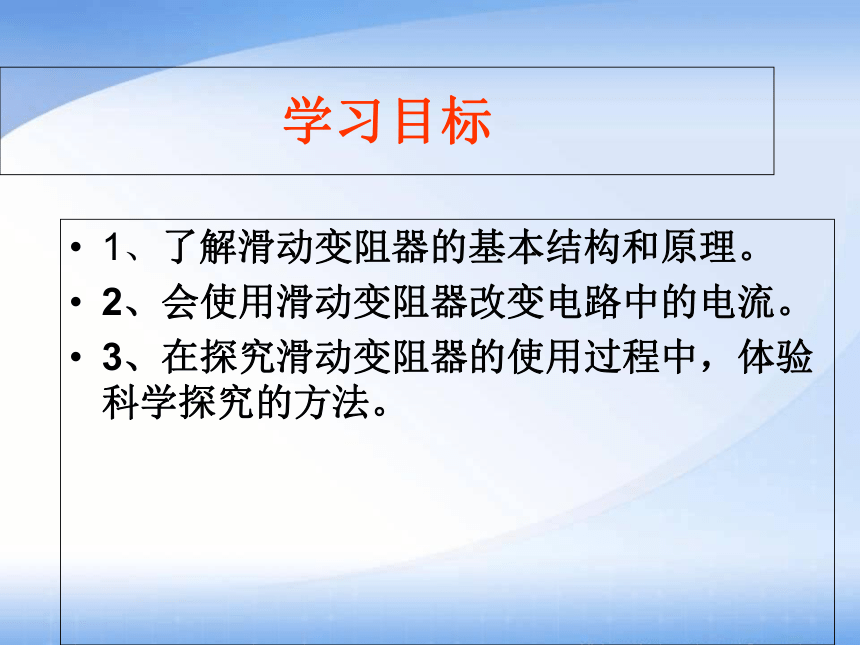

学习目标
1、了解滑动变阻器的基本结构和原理。
2、会使用滑动变阻器改变电路中的电流。
3、在探究滑动变阻器的使用过程中，体验科学探究的方法。

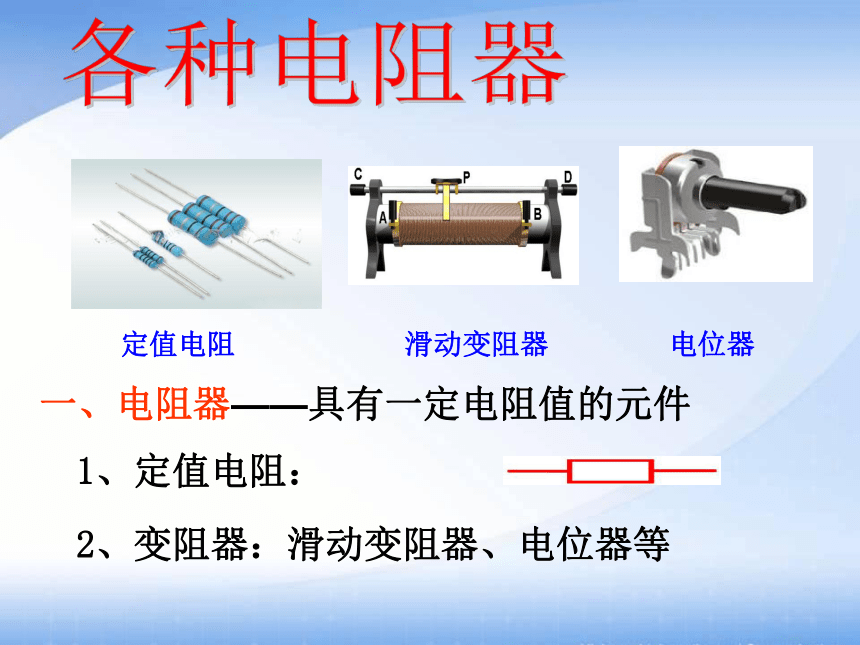

2、变阻器：滑动变阻器、电位器等
定值电阻
滑动变阻器
电位器
1、定值电阻：
一、电阻器——具有一定电阻值的元件

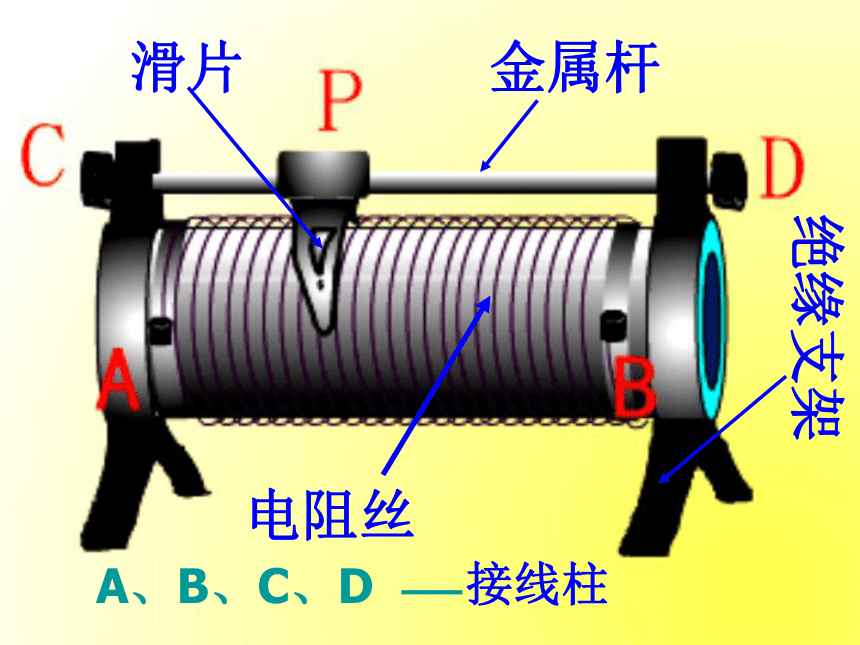

1、滑动变阻器的构造：
二、滑动变阻器
自学课本P75页
滑片
电阻丝
金属杆
绝缘支架
A、B、C、D ——
接线柱
3、滑动变阻器的结构示意图和符号
A
B
C
D
P
结构示意图

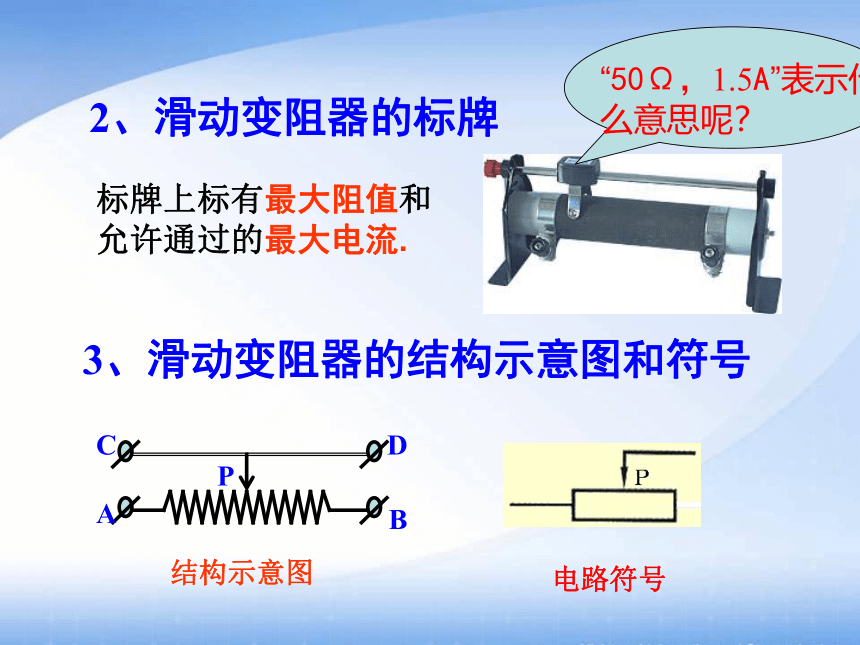

2、滑动变阻器的标牌
“50Ω，1.5A”表示什么意思呢？
标牌上标有最大阻值和允许通过的最大电流.
电路符号
(1)在金属杆和圆筒上各取一个接线柱串联接入电路，即“一上一下”。
4、滑动变阻器的连接方法
(2)闭合开关前，滑片P应移到最大阻值处。
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
滑动变阻器的几种接线方法
A
B
C
D
A
B
C
D
相当于接入一根导线
相当于接入一个定值电阻
接BC＝接BD
接AC＝接AD
5、滑动变阻器的原理
通过改变__________________
来改变电阻，从而改变电流.
连入电路中电阻丝的长度
课本P75
活动3：认识滑动变阻器
(1)这个滑动变阻器的标示值是___Ω，这个值指的是哪两个接线柱间的电阻？
(2) 哪两个接线柱间的电阻很小，几乎为零？
(3) 滑片是怎样跟电阻丝接触的？
(4) 如图所示的变阻器，当滑片向右滑动时，哪两个接线柱间的电阻变大？哪两个接线柱间的电阻变小？哪两个接线柱间的电阻不变？
AB
AC或AD
50
通过滑道，滑道已刮去绝缘层
CD
BC或BD
AB或CD
课本P76 活动4：用滑动变阻器改变通过小灯泡的电流
(1)如图所示，要让小灯泡由暗变亮，接通电路前滑片应放在什么位置？接通电路后滑片应向哪边移动？
(2)如图所示，要让小灯泡由亮变暗，接通电路前滑片应放在什么位置？接通电路后滑片应向哪边移动？
右端(或B端) 向左
左端(或A端) 向右
1、如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变＿＿，电流表的示数变＿＿＿，滑动触头P应向＿＿移动。
大
小
右
练习
P
2、如图1所示，当滑动变阻器滑片向右移动时，下列说法正确的是 （ ）
A、连入电路的电阻变小，电路中的电流变大。
B、连入电路中的电阻变小，电路中电流变小。
C、连入电路的电阻变大，电路中的电流变小。
D、连入电路的电阻变大，电路中电流变大。
C
3、在图2中是四个接线柱的滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片向右移动，接入电路的电阻值______。若此变阻器铭牌标有“20Ω1A”字样，表示这个变阻器电阻变化范围________，允许通过的最大电流是___A。滑片P移至中点时接入的阻值R= Ω。将这个变阻器接入如下图3 所示的电路中，滑片P向左移动时，电路中的电流_____。
变大
0~20Ω
10
1
变大
4、以下四种接法中，接法错误，不起电阻作用，并造成电路中电流过大的是（ ）；只起定值电阻作用，而不能改变电路中电流大小的（ ）。
A
B
C
D
D
B
5、如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是 （ ）
（A）甲和乙 （B）丙和丁
（C）甲和丙 （D）甲和丁
A
B
C
D
P
甲
A
B
C
D
P
乙
A
B
C
D
P
丙
A
B
C
D
P
丁
D
6、如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是 （ ）
（A）C和D （B）B和D
（C）A和C （D）B和A
A
B
C
D
P
C
