第四节 地形图的判读
图片预览
文档简介

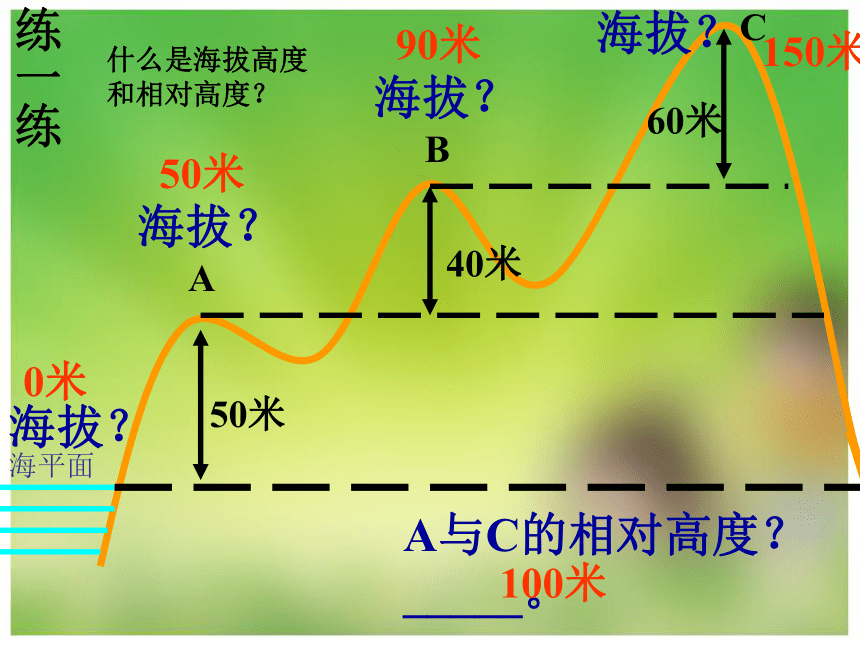

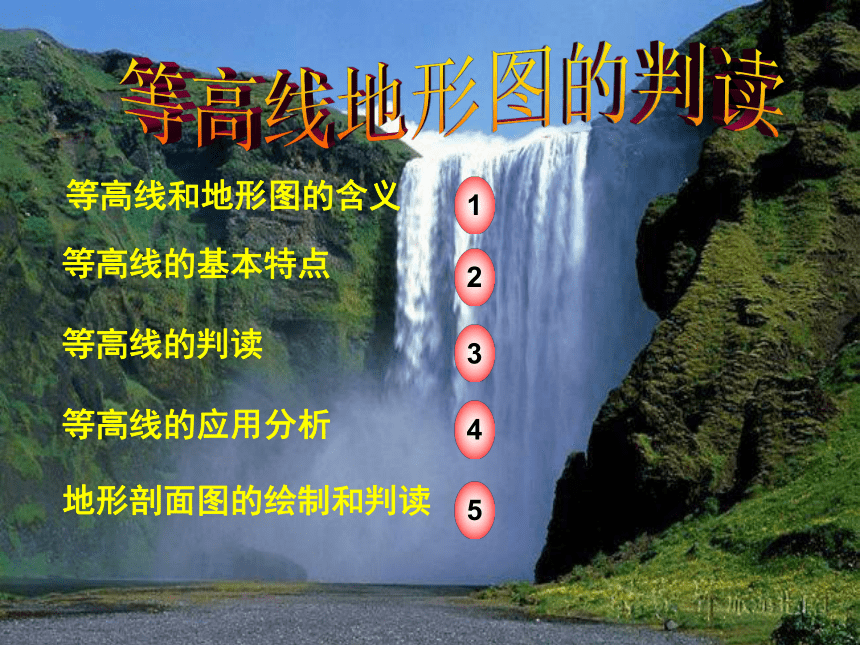

课件42张PPT。等高线地形图的判读等高线和地形图的含义等高线的基本特点等高线的判读等高线的应用分析地形剖面图的绘制和判读12345等高线地形图的判读海拔A300米B200米ABC海平面50米40米60米海拔？海拔？海拔？海拔？A与C的相对高度？_____。0米50米90米150米100米练一练什么是海拔高度和相对高度？等高线地形图一、概念：通过等高线来表达地面

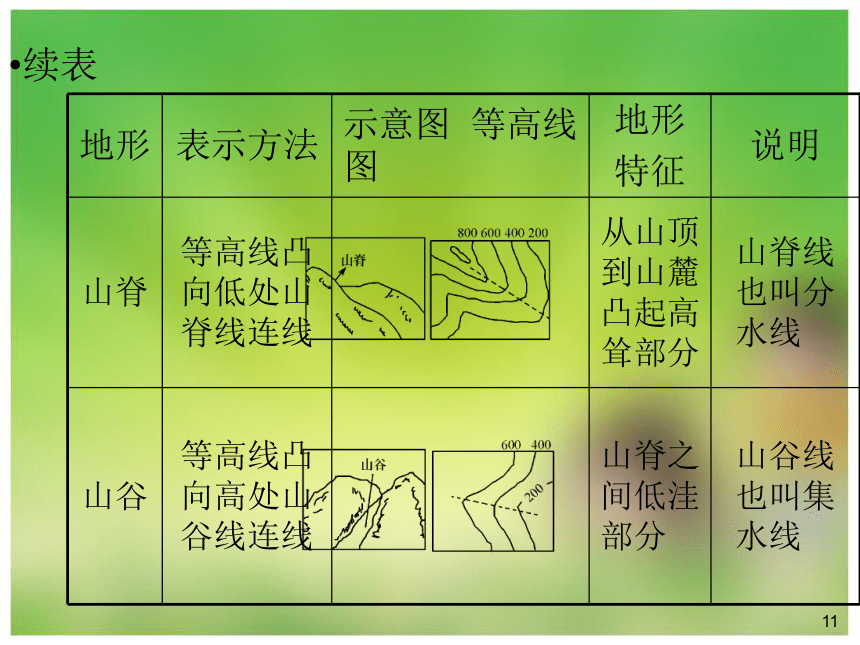

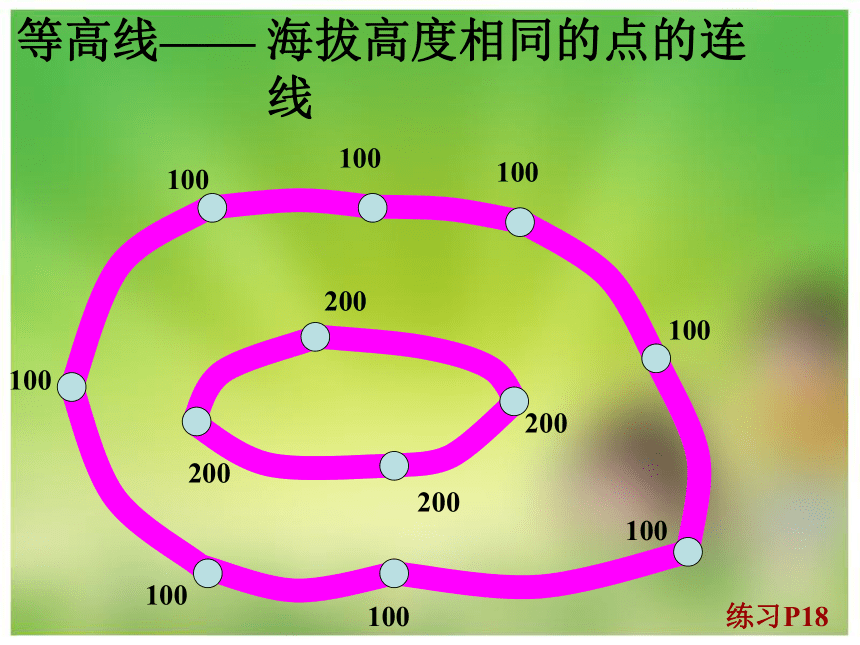

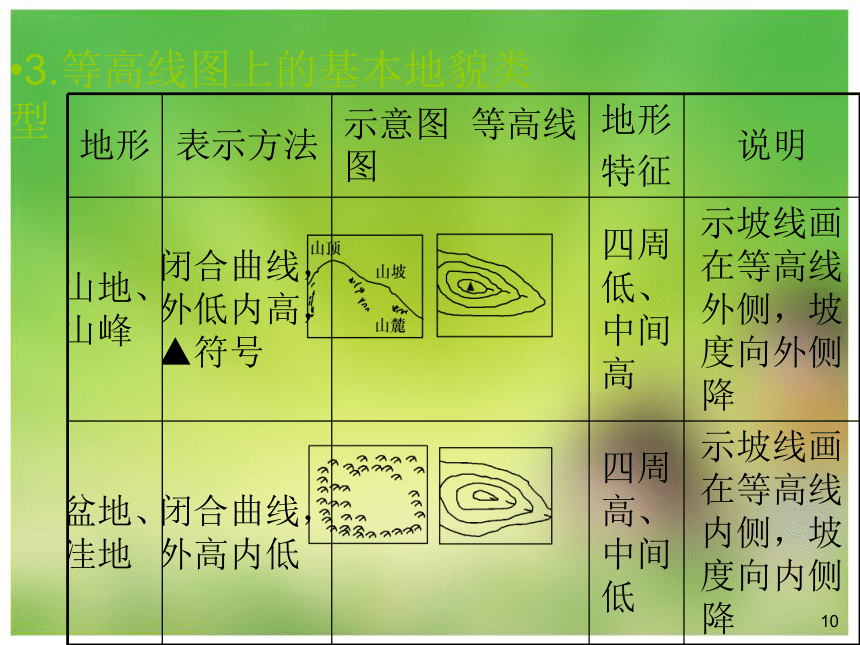

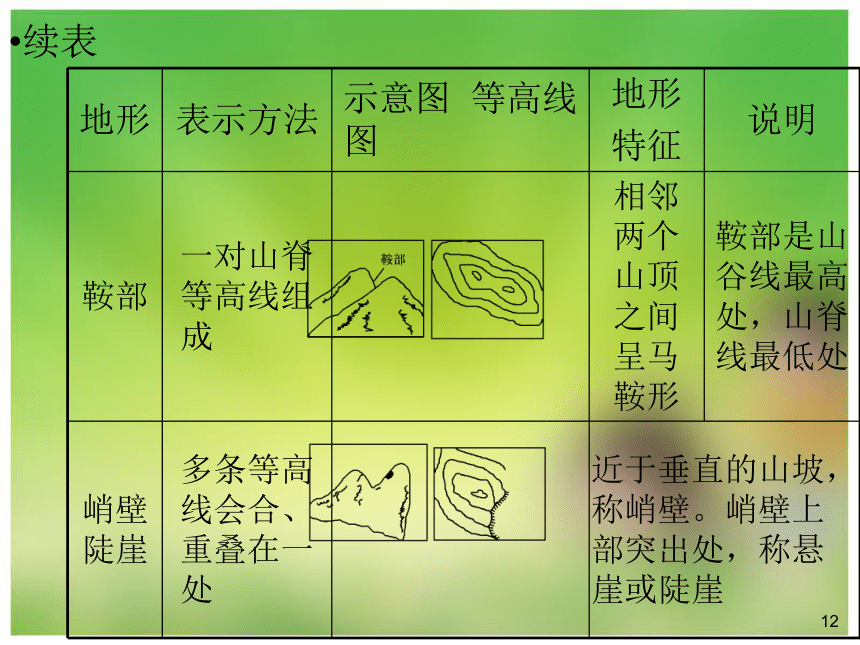

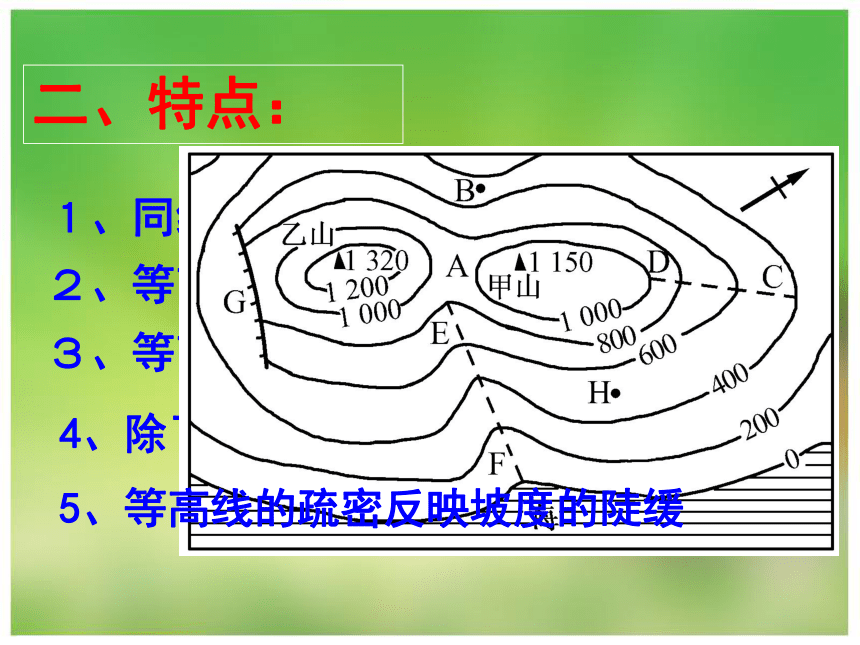

高低起伏的地图。地图上海拔相等的点连接 成的线。 等高线：等高线——海拔高度相同的点的连线100100100100100100100100200200200200练习P18二、特点：１、同线等高２、等高距全图一致３、等高线均为闭合曲线4、除了陡崖处，等高线不相交，不重合 5、等高线的疏密反映坡度的陡缓山体的不同部位山谷103.等高线图上的基本地貌类型11续表12续表２、常见地形的等高线形态等高线凸
向低处，
山脊线也
称分水线等高线凸向高处，山谷线也称集水线（易形成
河流）两个山顶
的中间部
分多条等高
线会合重
叠在一起一、等值线判读的两个规律
1、“高低规律”： “高”指等值线的弯曲部位向高值凸出，即每条等值线弯曲的凸出部分指向等值线数值递增的方向，这时弯曲所示部位为低值区域；“低”指等值线的弯曲部位向低值凸出，即每条等值线弯曲的凸出部分指向等值线数值递减的方向，这时弯曲所示部位为高值区域。即“凸高为低，凸低为高”。NEXTNEXTC2、“大小规律”： 在两条有规律分布的等值线间如果出现闭合等值线圈，若圈上数值与两条等值线中的大数相同，则圈内数值大于大数，若圈上数值与小数相同，则圈内数值小于小数。即“大于大的，小于小的” 。NEXT3、两条等高线决不相交。因为在一般情况下，同一地点不会有两个高度。但在悬崖峭壁，等高线可以重叠。
陡崖的判断：该图中崖顶高度、崖底高度和相对高度 ？≥500米，＜600米＞200米，≤300米相对高度:≥200米，＜400米NEXT陡崖的相对高度 为
（n-1）× d ≤h<（n+1）×d 陡崖顶部和底部的海拔
崖顶处海拔范围是：A ≤h<（A+d）
其中A为崖顶重合等高线中海拔最大值，d为等高距
崖底处海拔范围是： B-d其中B为崖顶重合等高线中海拔最小值，d为等高距
204.不同地形的等高线
①零米等高线表示海平面，也是海岸线。
②地形类型包括以下五种，在地形图上的基本特征如下表： 21高考考点：
1、不同图上：
如果等高线疏密相同，等高距也相同，比例尺大的坡度 陡 ；比例尺小的坡度 缓 。
如果等高线疏密相同，比例尺也相同，等高距大的坡度 陡 ；等高距小的坡度 缓 。a.等高线密集：坡陡；等高线稀疏：坡缓b.坡度大小比较：c.凸坡和凹坡判断： 知陡缓（坡度问题） 凸坡：等高线形态为
凹坡：等高线形态为 凸坡：等高线形态为“上疏下密”
凹坡：等高线形态为“上密下疏”。2、地形图的判读3、地形图的应用分析(1)选点：要根据要求考虑点的位置，海拔及其周围的环境等。如选择气象观测站，就要选择地势适中，地面较开阔，周围没有或很少有屏障的地点较合适。(2)选线：主要有交通线（公路、铁路）、引水线、输油管线等。 公路应选择在地面坡缓，距离较短的路线为好，避开沙漠、沼泽、河谷等工程量大的地方。
确定引水线路：引水线路尽可能短，尽量避免通过山脊等障碍，并尽量利用地势使水自流。
(3)选面：水库、坝址的选址----有充足水源的地方；
口小肚大(4)发展农业：
开辟梯田，应选择在坡度平缓，有灌溉水源及其附近修建水库后不能被淹没等条件的地区；
山地宜以生态林为主，丘陵宜以经济林为主。(5)选择城镇：
一般应在地面开阔平坦靠近水源，交通比较便利，具有污染环境的工厂的上风向和上水源。（6）判断水系水文特征
水系特征：山地常形成放射状水系；盆地常形成向心状水系；山脊常形成河流的分水岭；山谷常有河流发育，等高线穿越河谷时向上游方向弯曲，即河流流向与等高线凸出方向相反。
水文特征：等高线密集的河谷，河流流速大，陡崖处有时形成瀑布；河流的流量还与流域面积（集水区域面积）和流域内降水量（内流区域的融冰或融雪量）有关；河流流出山口常形成冲积扇。（7）判断气候特征：
分析气候特点应结合纬度位置、海陆位置、地势高低（水热状况变化）、坡向（迎风坡降水多，背风坡降水少；阳坡气温高，蒸发强，阴坡气温低，蒸发弱）等因素。
（8）地形状况与区位选择
A、确定水库与坝址的位置
B、确定港口码头的位置：海港码头应选择海水较深且避风的海湾；避开含沙量大的河流，以免造成航道淤塞。水库大坝的选址：一般选在峡谷处，且考虑水库库址应选在河谷、山谷地区“口袋形”洼地处。坝高计算和最大库容面积估算ABAB1、先量出剖面线的长度，并在地形图下方画一根长度与剖面线相等的线(x轴方向)。
2、根据水平比例尺，合理确定垂直比例尺。一般垂直比例尺为水平比例尺的5～20倍。
3根据垂直比例尺画出适当的双y轴高度，并标上海拔高度(等高线值)。
4、量出地形图中剖面线与各等高线的交点及其相对位置。
5、在剖面图上标出剖面线与各等高线的交点，根据各交点海拔高度在剖面图上相应等高线上画一个点。
6、把各点连成光滑的曲线，在曲线内画上阴影以示剖面起伏情况。
7、在剖面图的下方，标上水平比例尺和垂直比例尺。 剖面图的画法-200m-100m0m100m200m300m300m200m100m0m100m200m等高线等深线最高处[300，400）最低处（-400，-300]等高线剖面图的画法2、地形剖面图的判读步骤与应用 （1）判读剖面是沿什么方向做的，了解剖面的方向和位置。
（2）根据地形剖面图的弯曲状况和高度，读出沿线经过地区的海拔高度和地势起伏情况。
（3）读出沿线地形分布特征。 我国沿32°N地形剖面图 3、根据剖面图确定剖面线 A．可粗略地观察剖面线与所经过的大的地形部位与剖面图是否一致。
B．分析剖面线穿越的最高等高线、最低等高线与剖面图上的垂直高度是否相符。
C．观察剖面线与等高线交点中的一些关键点，如起点、中点、终点等，看这些点在等高线图上的高度与剖面线的高度是否相同下面的地形剖面图是根据等高线图中的哪一条剖面线画出的：①AB； ②CD； ③EF。4、需要熟练掌握的地形剖面图 各大洲的地形剖面图、中国地势三级阶梯地形剖面图、我国西部沿87°30′E的地形剖面图、美国地形剖面图、沿0°纬线所作的非洲地形剖面图、沿23°26′S某大陆附近地形剖面图等 结 束判断地形类型
大地形类型
平原：海拔<200m，地势起伏很小，等高线很稀疏
高原：海拔>500m，内部地势起伏较小，等高线较稀疏，边缘地势陡峻，等高线较密集。
山地：海拔>500m，地势起伏很大，等高线很密集
丘陵：海拔200-500m，地势起伏较大，等高线较密集
盆地：海拔无标准，中间低，四周高，内部地势起伏较小，等高线较稀疏，边缘地势陡峻，等高线较密集。五、等水压/潜水线 1．地下水：潜水：第一个隔水层之上
承压水：第一个隔水层和第二个隔水层之间的承压水由于存在隔水层顶板而承受静水压力。初见水位：当钻孔穿透隔水层顶板时才能见到承压水，此时水面的高程。承压水头：地下水在静水压力作用下，将顺着钻孔上升到一定高度才能静止下来，此静止水面高出含水层顶板底面的距离。承压水位：静水面的高程。潜水位：自由水面潜水井、承压井、自流井和泉（地下水出露于地表）2、判断地下水的流向：
垂直于等水压/等潜水线线，由高水位流向低水位。3、潜水的埋藏深度即是当地等高线数值和等潜水位线数值的差值。4、在同一幅等潜水位线图中，等潜水位线越密集的地方，潜水面坡度越陡，潜水流速越快。5、河流水与潜水的相互补给关系6、选择水井位置时，要依据以下三条： ①在地下水埋藏较浅的地点。 ②在潜水汇集区。 ③在潜水汇水面积较大的地点。（04·江苏）图示为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。图中数字表示潜水位(单位：米)。读图判断。A．a图河流和b图河流均自北向南流
B．a图河流自北向南流，b图河流自南向北流
C．a图潜水补给河流，b图河流补给潜水
D．a图河流补给潜水，b图潜水补给河流 AC图1中，实线是地形等高线，虚线是潜水面等高线，等高距皆为5米，甲处为一口水井。甲处水井的水面离地面的距离可能为
A.1.5米? B.2.5米? C.7.5米? D.8.5米C8、计算承压水头的大小
等水压线与含水层顶板等高线之差7、计算承压水的埋藏深度：
地表等高线与含水层顶板等高线之差
9、判断自流井和承压井
某地若等水压线大于地表等高线，则为自流井
某地若等水压线小于地表等高线，则为承压井
高低起伏的地图。地图上海拔相等的点连接 成的线。 等高线：等高线——海拔高度相同的点的连线100100100100100100100100200200200200练习P18二、特点：１、同线等高２、等高距全图一致３、等高线均为闭合曲线4、除了陡崖处，等高线不相交，不重合 5、等高线的疏密反映坡度的陡缓山体的不同部位山谷103.等高线图上的基本地貌类型11续表12续表２、常见地形的等高线形态等高线凸
向低处，
山脊线也
称分水线等高线凸向高处，山谷线也称集水线（易形成
河流）两个山顶
的中间部
分多条等高
线会合重
叠在一起一、等值线判读的两个规律
1、“高低规律”： “高”指等值线的弯曲部位向高值凸出，即每条等值线弯曲的凸出部分指向等值线数值递增的方向，这时弯曲所示部位为低值区域；“低”指等值线的弯曲部位向低值凸出，即每条等值线弯曲的凸出部分指向等值线数值递减的方向，这时弯曲所示部位为高值区域。即“凸高为低，凸低为高”。NEXTNEXTC2、“大小规律”： 在两条有规律分布的等值线间如果出现闭合等值线圈，若圈上数值与两条等值线中的大数相同，则圈内数值大于大数，若圈上数值与小数相同，则圈内数值小于小数。即“大于大的，小于小的” 。NEXT3、两条等高线决不相交。因为在一般情况下，同一地点不会有两个高度。但在悬崖峭壁，等高线可以重叠。
陡崖的判断：该图中崖顶高度、崖底高度和相对高度 ？≥500米，＜600米＞200米，≤300米相对高度:≥200米，＜400米NEXT陡崖的相对高度 为
（n-1）× d ≤h<（n+1）×d 陡崖顶部和底部的海拔
崖顶处海拔范围是：A ≤h<（A+d）
其中A为崖顶重合等高线中海拔最大值，d为等高距
崖底处海拔范围是： B-d
204.不同地形的等高线
①零米等高线表示海平面，也是海岸线。
②地形类型包括以下五种，在地形图上的基本特征如下表： 21高考考点：
1、不同图上：
如果等高线疏密相同，等高距也相同，比例尺大的坡度 陡 ；比例尺小的坡度 缓 。
如果等高线疏密相同，比例尺也相同，等高距大的坡度 陡 ；等高距小的坡度 缓 。a.等高线密集：坡陡；等高线稀疏：坡缓b.坡度大小比较：c.凸坡和凹坡判断： 知陡缓（坡度问题） 凸坡：等高线形态为
凹坡：等高线形态为 凸坡：等高线形态为“上疏下密”
凹坡：等高线形态为“上密下疏”。2、地形图的判读3、地形图的应用分析(1)选点：要根据要求考虑点的位置，海拔及其周围的环境等。如选择气象观测站，就要选择地势适中，地面较开阔，周围没有或很少有屏障的地点较合适。(2)选线：主要有交通线（公路、铁路）、引水线、输油管线等。 公路应选择在地面坡缓，距离较短的路线为好，避开沙漠、沼泽、河谷等工程量大的地方。
确定引水线路：引水线路尽可能短，尽量避免通过山脊等障碍，并尽量利用地势使水自流。
(3)选面：水库、坝址的选址----有充足水源的地方；
口小肚大(4)发展农业：
开辟梯田，应选择在坡度平缓，有灌溉水源及其附近修建水库后不能被淹没等条件的地区；
山地宜以生态林为主，丘陵宜以经济林为主。(5)选择城镇：
一般应在地面开阔平坦靠近水源，交通比较便利，具有污染环境的工厂的上风向和上水源。（6）判断水系水文特征
水系特征：山地常形成放射状水系；盆地常形成向心状水系；山脊常形成河流的分水岭；山谷常有河流发育，等高线穿越河谷时向上游方向弯曲，即河流流向与等高线凸出方向相反。
水文特征：等高线密集的河谷，河流流速大，陡崖处有时形成瀑布；河流的流量还与流域面积（集水区域面积）和流域内降水量（内流区域的融冰或融雪量）有关；河流流出山口常形成冲积扇。（7）判断气候特征：
分析气候特点应结合纬度位置、海陆位置、地势高低（水热状况变化）、坡向（迎风坡降水多，背风坡降水少；阳坡气温高，蒸发强，阴坡气温低，蒸发弱）等因素。
（8）地形状况与区位选择
A、确定水库与坝址的位置
B、确定港口码头的位置：海港码头应选择海水较深且避风的海湾；避开含沙量大的河流，以免造成航道淤塞。水库大坝的选址：一般选在峡谷处，且考虑水库库址应选在河谷、山谷地区“口袋形”洼地处。坝高计算和最大库容面积估算ABAB1、先量出剖面线的长度，并在地形图下方画一根长度与剖面线相等的线(x轴方向)。
2、根据水平比例尺，合理确定垂直比例尺。一般垂直比例尺为水平比例尺的5～20倍。
3根据垂直比例尺画出适当的双y轴高度，并标上海拔高度(等高线值)。
4、量出地形图中剖面线与各等高线的交点及其相对位置。
5、在剖面图上标出剖面线与各等高线的交点，根据各交点海拔高度在剖面图上相应等高线上画一个点。
6、把各点连成光滑的曲线，在曲线内画上阴影以示剖面起伏情况。
7、在剖面图的下方，标上水平比例尺和垂直比例尺。 剖面图的画法-200m-100m0m100m200m300m300m200m100m0m100m200m等高线等深线最高处[300，400）最低处（-400，-300]等高线剖面图的画法2、地形剖面图的判读步骤与应用 （1）判读剖面是沿什么方向做的，了解剖面的方向和位置。
（2）根据地形剖面图的弯曲状况和高度，读出沿线经过地区的海拔高度和地势起伏情况。
（3）读出沿线地形分布特征。 我国沿32°N地形剖面图 3、根据剖面图确定剖面线 A．可粗略地观察剖面线与所经过的大的地形部位与剖面图是否一致。
B．分析剖面线穿越的最高等高线、最低等高线与剖面图上的垂直高度是否相符。
C．观察剖面线与等高线交点中的一些关键点，如起点、中点、终点等，看这些点在等高线图上的高度与剖面线的高度是否相同下面的地形剖面图是根据等高线图中的哪一条剖面线画出的：①AB； ②CD； ③EF。4、需要熟练掌握的地形剖面图 各大洲的地形剖面图、中国地势三级阶梯地形剖面图、我国西部沿87°30′E的地形剖面图、美国地形剖面图、沿0°纬线所作的非洲地形剖面图、沿23°26′S某大陆附近地形剖面图等 结 束判断地形类型
大地形类型
平原：海拔<200m，地势起伏很小，等高线很稀疏
高原：海拔>500m，内部地势起伏较小，等高线较稀疏，边缘地势陡峻，等高线较密集。
山地：海拔>500m，地势起伏很大，等高线很密集
丘陵：海拔200-500m，地势起伏较大，等高线较密集
盆地：海拔无标准，中间低，四周高，内部地势起伏较小，等高线较稀疏，边缘地势陡峻，等高线较密集。五、等水压/潜水线 1．地下水：潜水：第一个隔水层之上
承压水：第一个隔水层和第二个隔水层之间的承压水由于存在隔水层顶板而承受静水压力。初见水位：当钻孔穿透隔水层顶板时才能见到承压水，此时水面的高程。承压水头：地下水在静水压力作用下，将顺着钻孔上升到一定高度才能静止下来，此静止水面高出含水层顶板底面的距离。承压水位：静水面的高程。潜水位：自由水面潜水井、承压井、自流井和泉（地下水出露于地表）2、判断地下水的流向：
垂直于等水压/等潜水线线，由高水位流向低水位。3、潜水的埋藏深度即是当地等高线数值和等潜水位线数值的差值。4、在同一幅等潜水位线图中，等潜水位线越密集的地方，潜水面坡度越陡，潜水流速越快。5、河流水与潜水的相互补给关系6、选择水井位置时，要依据以下三条： ①在地下水埋藏较浅的地点。 ②在潜水汇集区。 ③在潜水汇水面积较大的地点。（04·江苏）图示为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。图中数字表示潜水位(单位：米)。读图判断。A．a图河流和b图河流均自北向南流
B．a图河流自北向南流，b图河流自南向北流
C．a图潜水补给河流，b图河流补给潜水
D．a图河流补给潜水，b图潜水补给河流 AC图1中，实线是地形等高线，虚线是潜水面等高线，等高距皆为5米，甲处为一口水井。甲处水井的水面离地面的距离可能为
A.1.5米? B.2.5米? C.7.5米? D.8.5米C8、计算承压水头的大小
等水压线与含水层顶板等高线之差7、计算承压水的埋藏深度：
地表等高线与含水层顶板等高线之差
9、判断自流井和承压井
某地若等水压线大于地表等高线，则为自流井
某地若等水压线小于地表等高线，则为承压井
