第7节 电流、电压和电阻的关系

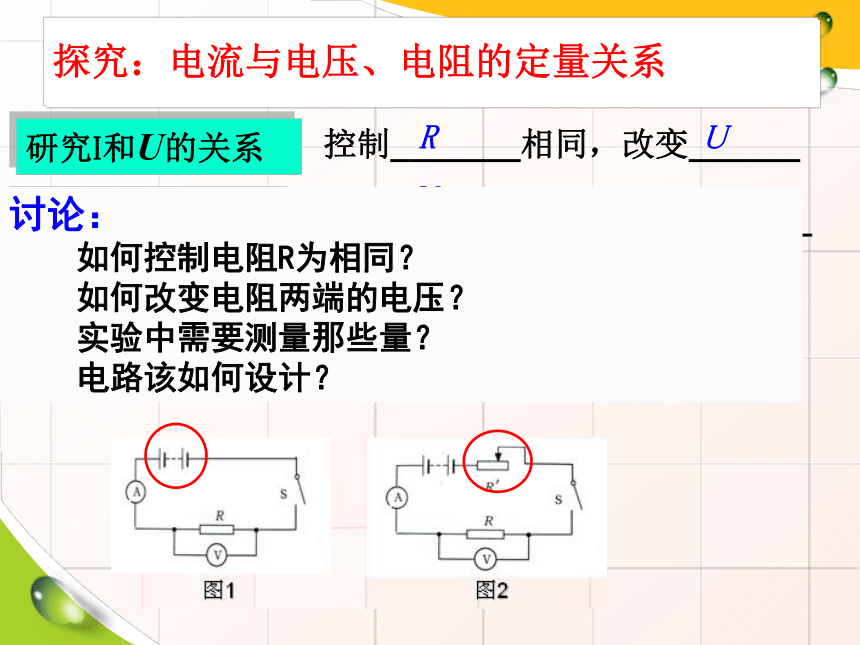

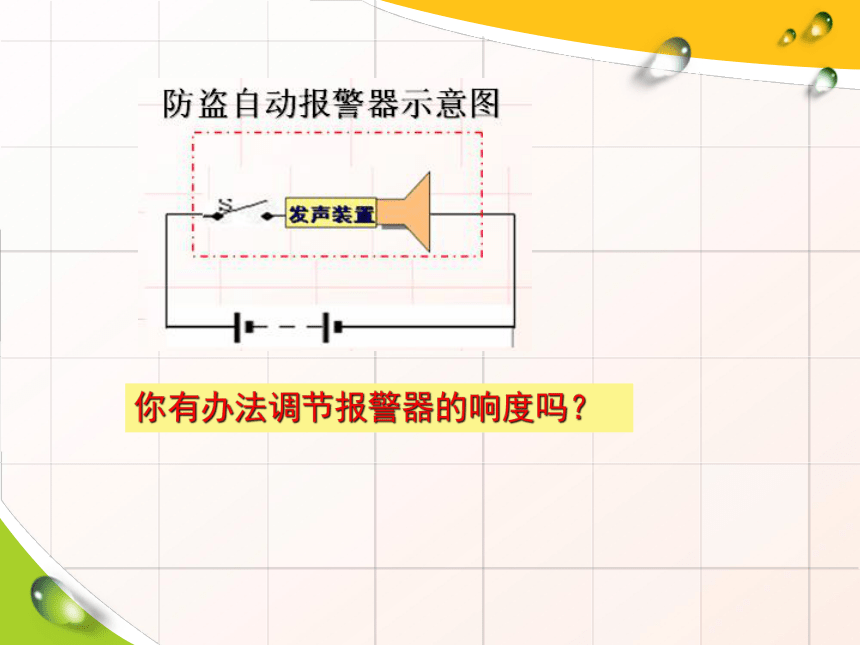

课件11张PPT。电流、电压和电阻的关系你有办法调节报警器的响度吗？研究I和U的关系研究I和R的关系控制_______相同，改变_______控制_______相同，改变______RUUR探究：电流与电压、电阻的定量关系讨论：
如何控制电阻R为相同？
如何改变电阻两端的电压？
实验中需要测量那些量？

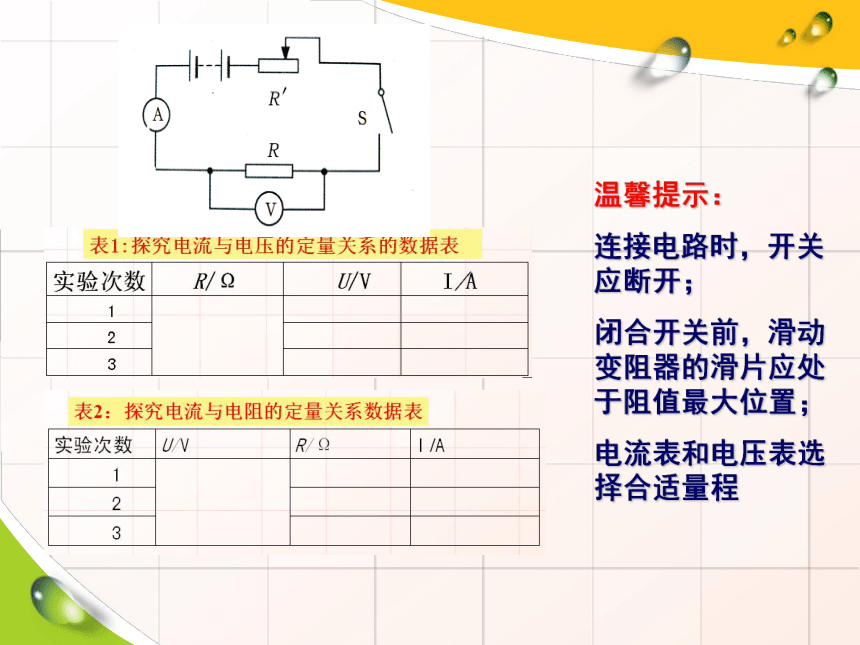

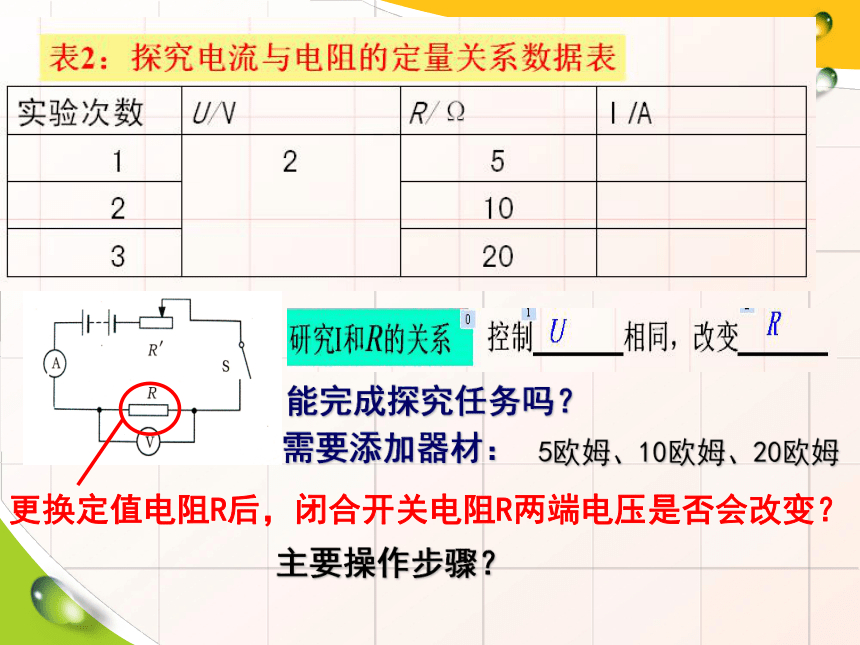

电路该如何设计？表1:探究电流与电压的定量关系的数据表实验主要步骤怎样？能完成探究任务吗？需要添加器材：5欧姆、10欧姆、20欧姆更换定值电阻R后，闭合开关电阻R两端电压是否会改变？主要操作步骤？温馨提示：
连接电路时，开关应断开；
闭合开关前，滑动变阻器的滑片应处于阻值最大位置；
电流表和电压表选择合适量程结论1：在导体电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。结论2：在导体两端电压不变的情况下，导体中的电流跟这段导体的电阻成反比。欧姆定律：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。“兴趣、抱负、长期不懈努力”是成功的三要素欧姆定律表达式：表达式使用时注意事项：
（1）单位要对应：
I（安） U（伏） R（欧）
（2）I、U、R三个量分别指同一段导体同一时刻的电流、电压、电阻。公式变形：U=IR欧姆定律：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。方案1方案2科学源于生活，
科学回归生活！
