（湘教版）九年级数学下册课件 三视图

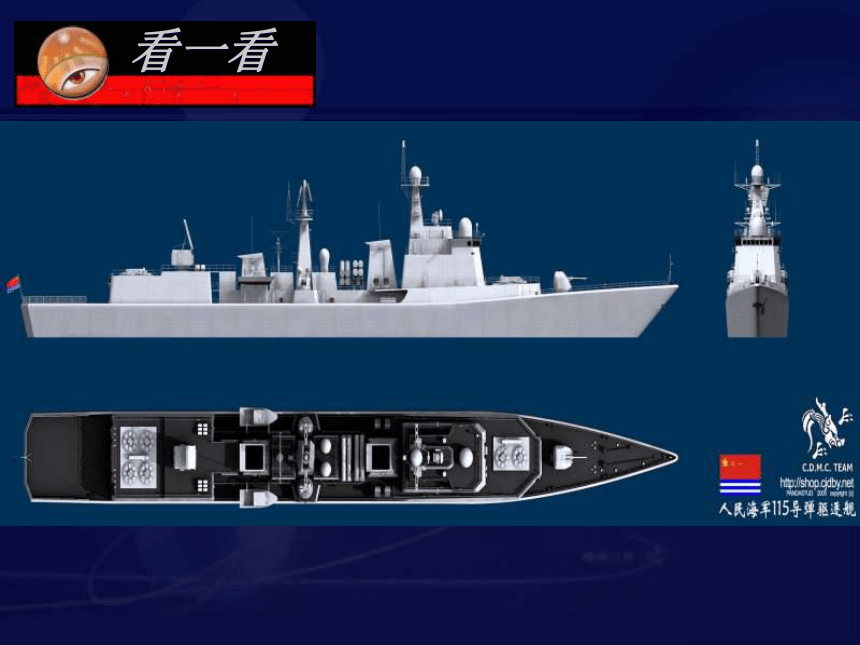

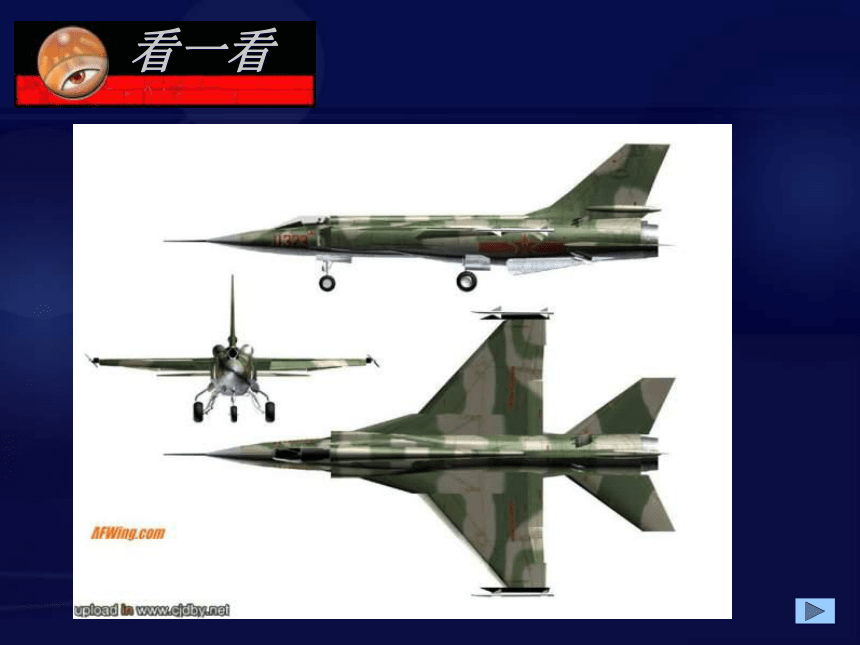

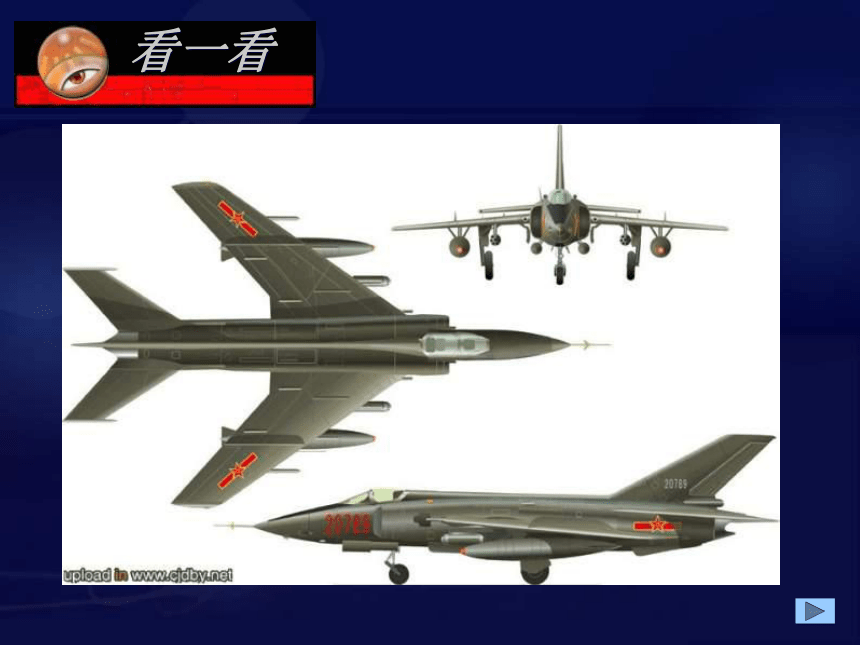

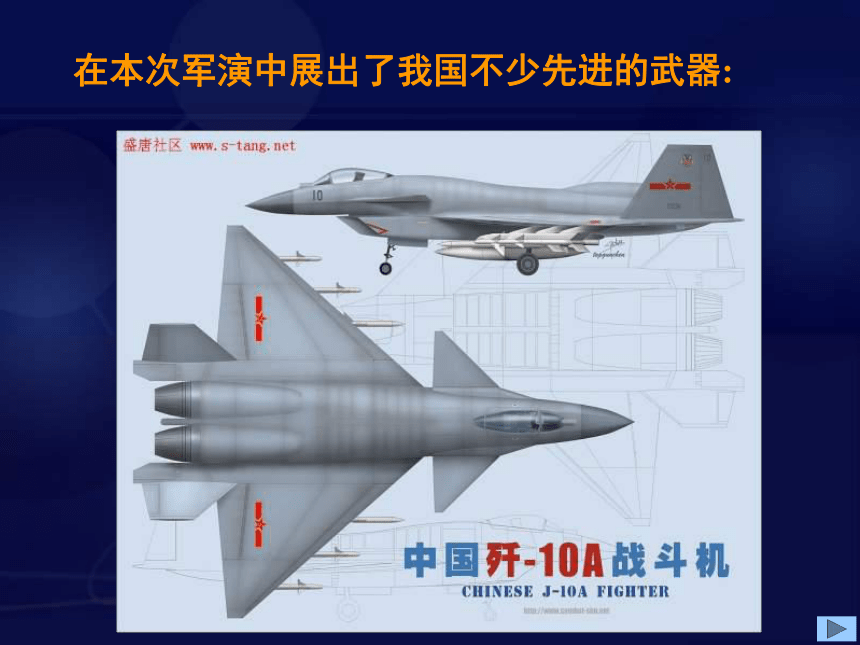

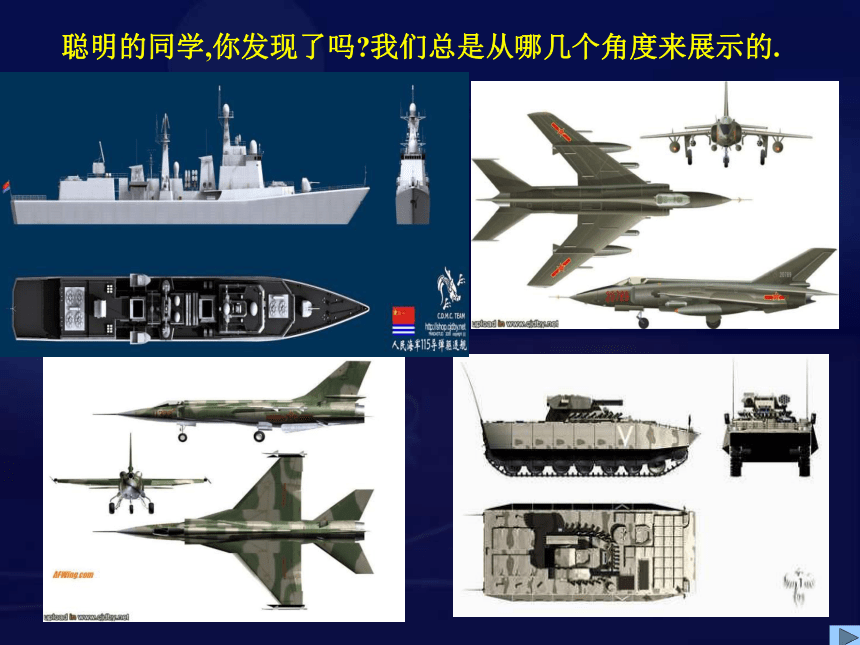

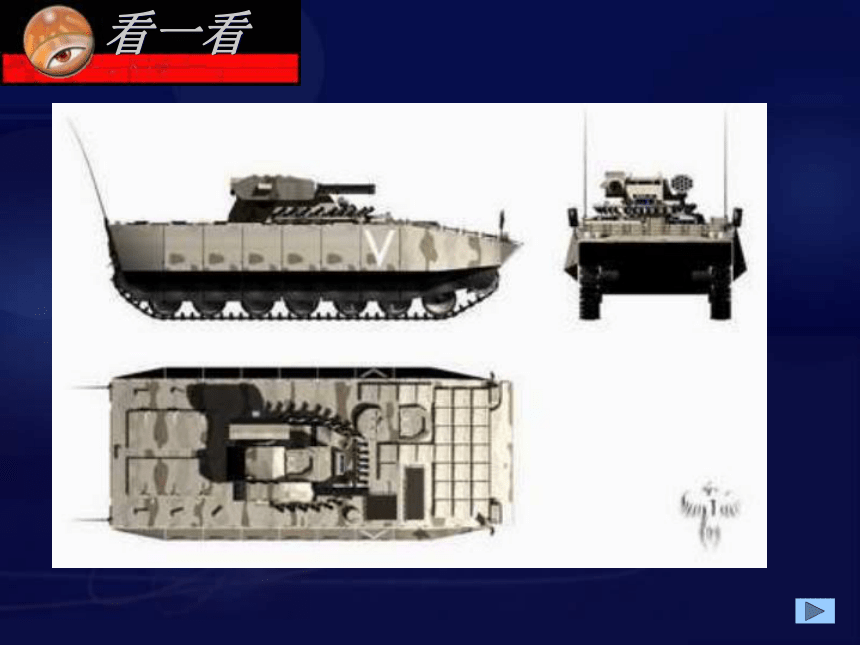

课件30张PPT。3.3三视图www.tl-edu.net xhc90@yahoo.com.cn 新华社8月25日电: 2005年8月18日-25日历时8天的“和平使命－2005”中俄联合军事演习25日下午结束，曹刚川和伊万诺夫在演兵场检阅了两军陆海空军参演部队。 ... 伊万诺夫在俄中军事演习结束后表示，今后两国还将会举行新的联合军事演习，俄中携手团结将成为亚太地区和平与稳定的重要保障。 新闻连接在本次军演中展出了我国不少先进的武器:看一看 看一看看一看看一看聪明的同学,你发现了吗?我们总是从哪几个角度来展示的.从正面看到的图形:

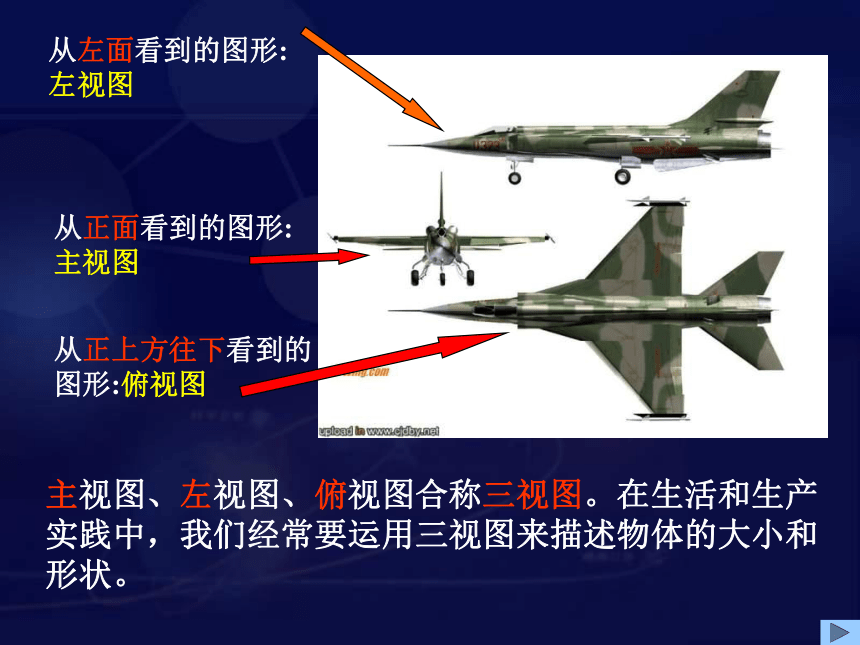

主视图从左面看到的图形:左视图从正上方往下看到的
图形:俯视图主视图、左视图、俯视图合称三视图。在生活和生产
实践中，我们经常要运用三视图来描述物体的大小和

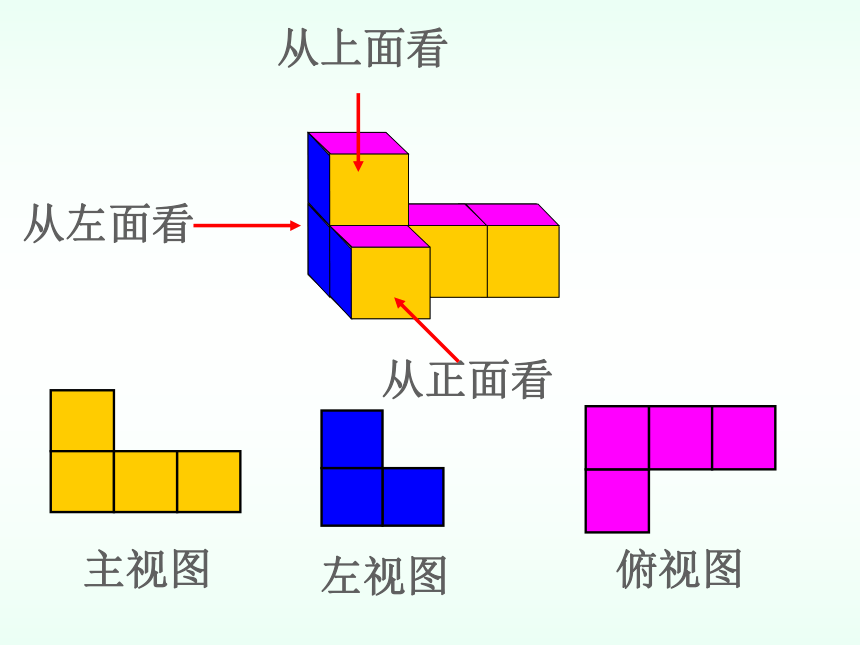

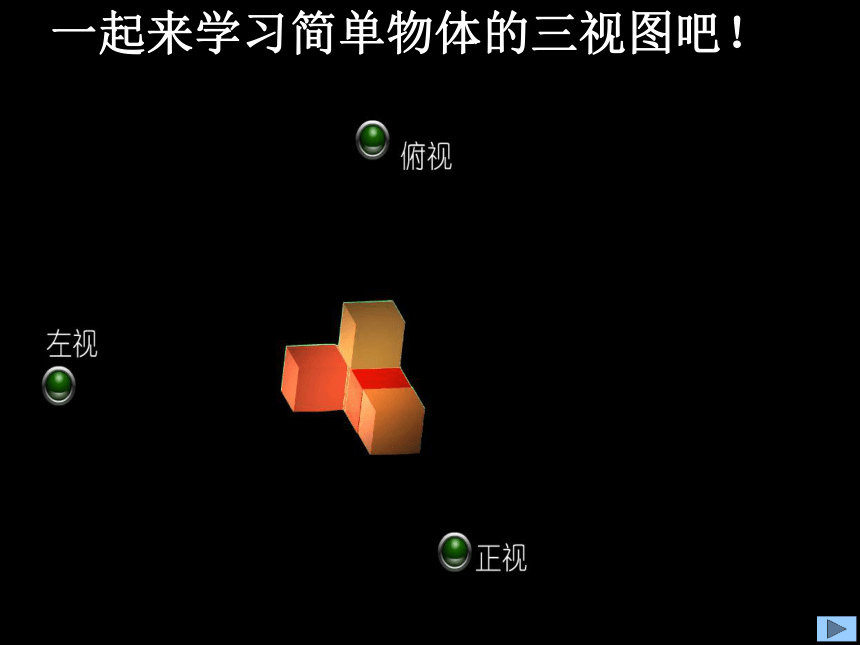

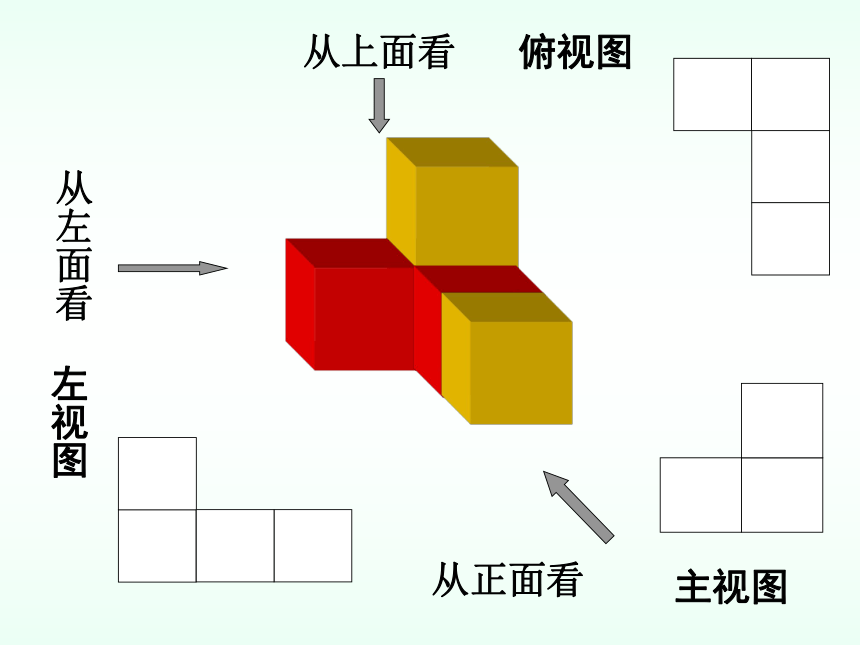

形状。一起来学习简单物体的三视图吧！从左面看从上面看从正面看主视图俯视图左视图从上面看从左面看从正面看主视图左视图俯视图你能画出正方体和的三视图吗？想一想,再动手画一画：高平齐高平齐:主视图和左视图共同反映了物体上下方向的尺寸.长对正长对正:主视图和俯视图共同反映了物体左右方向的尺寸.你会画圆柱的三视图吗？试一试吧！试一试主 视 图左 视 图俯 视 图宽相等宽相等:俯视图和左视图共同反映了物体前后方向的尺寸.画出如图所示四棱锥的三视图。挑战自我俯 视 图左 视 图主 视 图宽相等高平齐长对正理一理:1、从正面看到的图形叫做主视图，从上面看到的图形叫做俯视图，从左面看到的图形叫做左视图。2、画三视图必须遵循的法则：“长对齐，高平齐，宽相等”3、基本几何体的三视图：（1）正方体的三视图都是正方形。（2）圆柱的三视图中有两个是长方形，另一个是圆。（3）圆锥的三视图中有两个是三角形，另一个是圆。（4）棱锥的三视图中有两个是三角形，另一个是正方形。（5）球体的三视图都是圆形。我相信你一定能画出这个复杂几何体的三视图！1、画出下列立体图形的三视图。2、指出左面三个平面图形是右面这个物体的三视图中
的哪个视图。（ （ （ 正视图)俯视图)左视图)练一练动手设计请画出下面立体图形的三视图。俯视方向注意：根据“长对正，高平齐，宽相等” 画
三视图必须遵循的法则作图。辨一辨，说一说：1、一个几何体的视图是唯一的，但从视图反过来考虑几何体时，它有多种可能性。请你举一些例子加以说明。提示：例如正方体的主视图是一个张方形，但主视图是正方形的几何体就有很多，如四棱柱，长方体，圆柱等。横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。
——苏轼想一想：题西林壁 苏轼
横看成岭侧成峰，
远近高低各不同。
不识庐山真面目，
只缘身在此山中。诗中说明了怎样的一个数学道理？2、会画简单立体图形的三视图.1、三视图的概念；谈谈收获布置作业1.p124X4
