(共89张PPT)
地球的表面形态
多彩绚丽的雅丹风光
喜马拉雅山脉
平坦的长江三角洲(太湖平原)
台湾海峡
高山耸立的青藏高原
沟壑纵横的黄土高原
崎岖不平的云贵高原
横断山脉
冲积扇

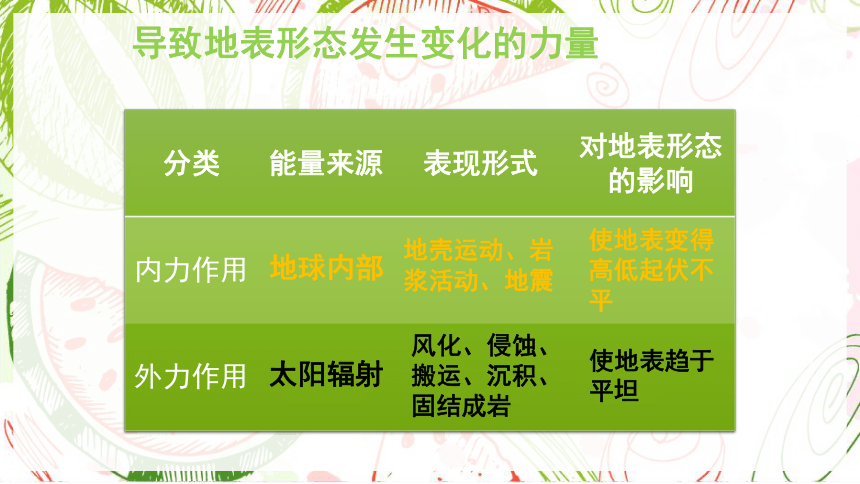

导致地表形态发生变化的力量
分类 能量来源 表现形式 对地表形态的影响
内力作用
外力作用
地球内部
太阳辐射
地壳运动、岩浆活动、地震
风化、侵蚀、搬运、沉积、固结成岩
使地表变得高低起伏不平
使地表趋于平坦
内力作用与地表形态
(一)板块运动与宏观地形
读图:1.岩石圈可以划分为几大板块2.板块名称及分布 3.板块边界类型
A
B
C
D
E
B
A
F
岛弧
海岸山脉
马里亚那海沟
东非大裂谷
喜马拉雅山脉、青藏高原
红海
大西洋海岭
2、板块运动与地貌
科迪勒拉山系
青藏高原
阿尔卑斯山
海岭
海沟
岛弧/海岸山脉
张裂作用
海岭
大洋板块与大洋板块张裂
形成生长边界
海洋
大陆板块与大陆板块张裂
裂谷、海洋
东非大裂谷
知识拓展
日本多火山的原因是 :
太平洋板块和亚欧板块的消亡边界,地壳活跃,多火山、地震。
内力作用与地表形态
(一)板块运动与宏观地形
生长边界
消亡边界
图1
图2
图3
图4
图5
图6
高大山脉
海岸山脉
海沟
岛弧
裂谷
海洋
海岭
板块运动 边界类型 宏观地形 图示 实例
挤压碰撞 消亡边界
张裂 生长边界
大陆板块挤压碰撞形成山脉和高原
喜马拉雅山、青藏高原、阿尔卑斯山
海洋板块和大陆板块挤压碰撞,形成海沟、岛弧、山脉
马里亚纳海沟、亚洲东部的岛弧(如日本群岛)、美洲西岸的落基山脉
大陆板块内部张裂形成裂谷、海洋
东非大裂谷、红海
(一)板块运动与宏观地形
归纳总结
板块的运动关系:挤压作用、张裂作用。
板块的类型:消亡型、生长型。
板块的性质:板块内部,地壳稳定;板块交界处,地壳活跃,多火山、地震。
彩虹山位于秘鲁的秘鲁威尼坎加国家公园,这里的山整体呈现出各种颜色相互交叉的颜色,这种神奇的颜色让人目不暇接,当地人将“彩虹山”比喻为:被上帝打翻了的颜料盘。
加拿大班夫国家公园
四川四姑娘山五色山
内力作用与地表形态
(二)地质构造与地表形态
在山区河谷或公路两侧的裸露岩壁上,经常可以看到地层倾斜、弯曲,甚至是断裂的情形,这些由地壳运动留下的“痕迹”叫地质构造。地质构造的两种最基本、最常见的类型为褶皱和断层。
无挤压力作用下,岩层呈水平状态。
水平岩层
仔细观察动画演示,当岩层受到水平挤压力时,岩层形态发生了什么变化?
背斜
向斜
褶皱由背斜和向斜组成
褶皱
岩层在形成时一般是水平的。在地壳运动产生的强大水平挤压力作用下,岩层会发生塑性变形,产生一系列的波状弯曲,叫做褶皱。
背斜山
向斜谷
(二)地质构造与地表形态
中间向上隆起
中间向下凹陷
褶皱的基本单位是褶曲,即褶皱的一个弯曲。褶曲有背斜和向斜两种基本形态。
(二)地质构造与地表形态
判断方法——岩层形态
岩层向上隆起——背斜
岩层向下凹陷——向斜
(二)地质构造与地表形态
谷?
山?
背斜
向斜
为什么背斜成谷,向斜反而成山了呢?




背斜成谷原因:背斜顶部受张力,岩性疏松,容易被侵蚀
向斜成山原因:向斜槽部受挤压力,岩性坚硬,不易被侵蚀
褶皱形成后期——地形倒置
(二)地质构造与地表形态
判断方法——岩层新老关系
中间老两翼新——背斜
中间新两翼老——向斜
图中地层①最老,地层⑦最新。
褶皱的 基本形态 岩层形态 岩层的 新老关系 地貌 未侵蚀的 地貌 侵蚀后的地貌
(地形倒置)
中间岩层向上隆起
中间岩层向下凹陷
背斜
向斜
中间老
两翼新
中间新
两翼老
常成为山岭
常成为谷地或盆地
背斜顶部受张力,被侵蚀成为谷地
向斜槽部受挤压岩性坚硬不易被侵蚀,成为山岭。
总结
(二)地质构造与地表形态
地质构造的应用

假如你是地质工作者,在野外找石油、天然气、地下水,那么应该在何处找?
某工程队要修建一条地下隧道,应该选择从甲处还是乙处穿过?为什么?
地质构造规律的应用
背斜—储油构造
向斜—储水构造
打隧道选择背斜,因为背斜岩层向上拱起,支撑力强;不易渗水。
地下水
石油
天然气
工程应用
背斜:挖隧道
向斜:修建大坝
找矿应用
背斜:天然气、石油
向斜:地下水
思考
你知道这些陡峻的山体是怎么形成的吗?
华山
庐山
泰山
断层
岩层受力达到一定的强度,发生断裂,两侧的岩层沿断裂面产生显著的位移
概念
分类
地垒、地堑
地垒
地堑
垂直断层示意图
断层的位移方向有水平和垂直两种,并由此形成不同方向上的地貌错位现象。
如果断层位移以水平方向为主,会使岩层在水平方向上被错断。
错位断层现象
Dislocation fault phenomenon
图为圣安德列斯断层景观
圣安德列斯断层示意图
圣安地列斯断层,贯穿于美国加利福尼亚州,长约1287千米(800英里),伸入地面以下约16千米,处于向西南运动的北美板块和向西北运动的太平洋板块交界处,系两侧板块相互剪切滑动形成的平错型(剪切)边界,其存在的时间已经超过二千万年。
拓展阅读
如果断层位移以垂直方向为主,两条平行断层之间的岩块相对上升,两边岩块相对下降,相对上升的岩块叫做地垒,它常形成断块山,如我国的华山、庐山、泰山等。
错位断层现象
Dislocation fault phenomenon
图为我国华山断层景观
地垒
发育成为山岭或高地
如:华山、泰山、庐山
地堑
形成谷地或低地
渭河平原、汾河谷地
庐山风光
泰山风光
峨眉山风光
泰山风光
庐山风光
黄山风光
华山风光
两条平行断层之间的岩块相对下降,两边岩块相对上升,相对下降的岩块叫做地堑,它常形成狭长的凹陷地带,如我国的吐鲁番盆地、渭河谷地、汾河谷地等。
错位断层现象
Dislocation fault phenomenon
图为我国汾河谷地景观
渭河谷地风光
01
渭河谷地
02
吐鲁番盆地
地 堑
汾河谷地
渭河平原
(二)地质构造与地表形态
地堑
地堑
地垒
地垒
断裂构造带:因岩石破碎,易发育成沟谷、河流
探究:
研究地质构造有何实践意义?
B处,背斜是良好的储油和储气构造。
(1) A、 B两处地质构造中有可能发现石油的是哪一处?
(2) 欲在此处建一个东西向的地下隧道,应选择A处还是B处开凿?(提示:从工程安全性、稳定性及地下水运动等方面考虑。)
(3) c处计划修建一座水库,请分析其可行性。
选择B处开凿,因为岩层向上隆起符合力学原理,不易塌陷,同时不易积存地下水。
C处有断层,在此处建水库易诱发断层活动,产生地震等地质灾害;另外断层破碎带还会造成水库漏水。

A
B
C
研究地质构造的意义——指导找矿、找水、工程建设
构造地貌 实践意义 原因或依据
背斜 石油、天然气埋藏区 岩层封闭、常有“储油构造”,易于储油、储气
隧洞的良好选址 天然拱形、结构稳定,不易储水
向斜 地下水储藏区 底部低凹,易汇集水
断层 泉水、湖泊分布地 岩隙水易沿着断层线出露;岩石破碎,易被侵蚀为洼地、河流,利于地表水汇集
铁路、公路、桥梁、水库等的回避处 岩层不稳定,容易诱发断层活动;破坏工程;水库水易渗漏
活动探究
读图2-32,完成相关任务。
(1)断层面是指岩体断裂错开的面,断层线是指断层面与地面的交线。在图中找到断层面、断层线,并将它们标注出来。
略。
(2)想一想,岩体发生破裂就会形成断层吗?
岩体破裂不一定形成断层,断层是在岩层破裂基础上两侧岩块沿破裂面产生了明显的位移。
(3)议一议,沿断层线常发育成什么地形?
断层线上岩石破碎,易被风化侵蚀,常发育成沟谷,有时有泉、湖泊。
庞贝城公元79年毁于维苏威火山大爆发时,在当属于中小城镇,火山灰掩埋街道房屋保存比较完整。而火山带走生命的同时,也保留了大量古罗马帝国的建筑遗迹和艺术文物,庞贝因此成为世界上最为著名的古城遗址。
3.火山、地震活动和地表形态
(1)火山:熔岩物质堆积常常形成火山锥、火山口等地貌。
火山口
火山湖
火山锥
火山锥、火山口、火山通道
火山形成的地貌
火山口
火山锥
堰塞湖
火山岛
火山喷发是地球内部能量强烈的释放形式,岩浆喷出地表即为火山喷发。
根据喷发状况,可分为裂隙式喷发和中心式喷发两种类型。
裂隙式喷发的火山,熔岩物质往往形成宽广的玄武岩高原,如美国哥伦比亚高原、印度西部高原等。
玄武岩台地
中心式喷发的火山,常在地表形成火山锥、火山口等火山地貌,如富士山、长白山主峰等。
保持有火山形态和喷发物,但无喷发历史记录,也无活动性表现的火山。
长期没有喷发,但将来还会喷发的火山。
现代尚在活动或周期性喷发的火山。
活火山
休眠火山
死火山
火山分类
Classification of volcanoes
火山分类
Classification of volcanoes
火山 举例
活火山 西西里岛埃特纳火山,夏威夷岛基劳埃阿火山,意大利维苏威火山,印度尼西亚喀拉喀托火山,刚果金尼拉贡戈火山,日本富士山等。
休眠火山 中国长白山天池、黑龙江五大连池等。
死火山 中国山西大同火山群、阿根廷阿空加瓜山。
火 山 类 型
长白山天池(休眠火山)
日本富士山(活火山)
夏威夷某火山(死火山)
思考:世界火山带的分布和板块边界有何关系?
活动
世界上的火山主要分布在环太平洋带、地中海——喜马拉雅带和洋中脊带。读图2-28,试运用板块构造理论进行解释。
火山是岩石圈断裂而导致岩浆喷出地表的现象。这些地带处于板块的边界处,地壳活跃,板块在碰撞挤压和张裂过程中,容易造成火山喷发现象。
活动
火山口湖形成过程示意
没有破坏的火山口湖是一个中央低凹的封闭洼地,有时会积水成湖,如长白山天池。
议一议,火山地貌在形态上有何特点?并尝试用等高线绘制一幅有火山口湖的火山地形图。
火山多由熔岩组成,从地貌形态看有盾形、穹形、锥形等火山锥,另外有些火山只有低平火山口、没有形成火山锥,还有形成熔岩高原。在火山口里常积水成湖。(绘图略)
板书设计
地表形态的变化
能量来源
表现形式
影响
内力作用与外力作用
板块运动与宏观地形
板块构造学说
板块相向运动
地质构造与宏观地形
火山活动与地表形态
外力作用与地表形态
板块相离运动
褶皱
断层




按喷发
状况分类
按活动
情况分类
中心式喷发
裂隙式喷发
死火山
休眠火山
活火山
形式 从形态上看 从岩石新老关系看 对地貌的影响 原因 应用
褶皱 背斜
向斜
断层 地垒
地堑 向上
拱起
中间老两翼新
中间新两翼老
向下弯曲
一般
成山
有时
成谷
岩层向上拱起
背斜顶部受张力被侵蚀成谷地
一般
成谷
有时
成山
岩层向下弯曲
向斜槽部受挤压 物质不易被侵蚀 成岭
①采矿石 ②石油、天然气
③隧道
找水 好储水 建水库
断层中两侧陷落、中间突起的部分
如 庐山 泰山 华山西峰 峨眉山万佛顶
中间部分相对下沉的断层,常形成盆地或谷地
如吐鲁番盆地 渭河谷地
泉水、湖泊分布地
铁路、公路、桥梁、水库
等的回避处
(1)与M点的地形-地层关系相符的是(  )
B
[2014·江苏高考]下图为某向斜山地形地质示意图。读图回答(1)~(2)题。
(2)与沿XY线相符的剖面图是(  )
A
[2014·山东高考改编]下图(a)为某班一次地理野外实习的观测点分布图,①~④为观测点编号。下图(b)为该班某小组在其中一个观测点所做的记录卡片。完成下题。
上图(b)中地质剖面示意图所示沉积岩层由老到新的顺序是
A. Ⅰ、Ⅱ、Ⅲ     B. Ⅱ、Ⅰ、Ⅲ
C. Ⅲ、Ⅰ、Ⅱ D. Ⅲ、Ⅱ、Ⅰ
B
变式感悟
(二)地质构造与地表形态
1、褶皱的形成和组成
弯曲变形
背斜、向斜
2、褶皱的特征及判断
背斜岩层向上隆起
中心老两翼新
向斜岩层向下凹陷
中心新两翼老
3、背斜、向斜的实践应用
背斜:储油气、修隧道
向斜:储水
(二)地质构造与地表形态
1、断层的形成和组成
断裂并位移
地垒、地堑
2、断层的特征及判断
地垒两侧陷落
中间凸起
地堑中间部分
相对下沉
3、断层的实践应用
断层线处避开大型工程
