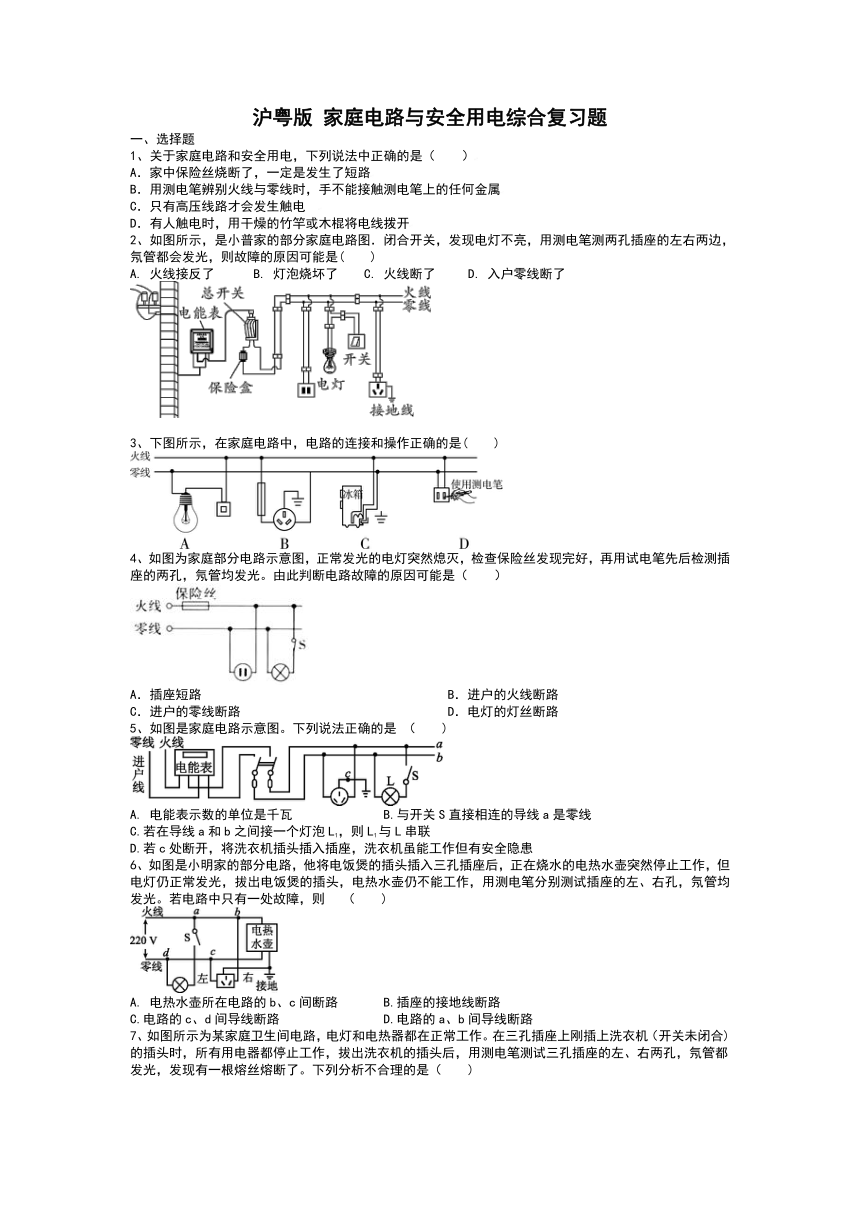

沪粤版 家庭电路与安全用电综合复习题
一、选择题
1、关于家庭电路和安全用电，下列说法中正确的是（ ）
A．家中保险丝烧断了，一定是发生了短路
B．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属
C．只有高压线路才会发生触电
D．有人触电时，用干燥的竹竿或木棍将电线拨开
2、如图所示，是小普家的部分家庭电路图．闭合开关，发现电灯不亮，用测电笔测两孔插座的左右两边，氖管都会发光，则故障的原因可能是( )
A. 火线接反了 B. 灯泡烧坏了 C. 火线断了 D. 入户零线断了
3、下图所示，在家庭电路中，电路的连接和操作正确的是( )
4、如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（ ）
A．插座短路 B．进户的火线断路
C．进户的零线断路 D．电灯的灯丝断路
5、如图是家庭电路示意图。下列说法正确的是 （ )
A. 电能表示数的单位是千瓦 B.与开关S直接相连的导线a是零线
C.若在导线a和b之间接一个灯泡L1，则L1与L串联
D.若c处断开，将洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
6、如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用测电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则 （ )
A. 电热水壶所在电路的b、c间断路 B.插座的接地线断路
C.电路的c、d间导线断路 D.电路的a、b间导线断路

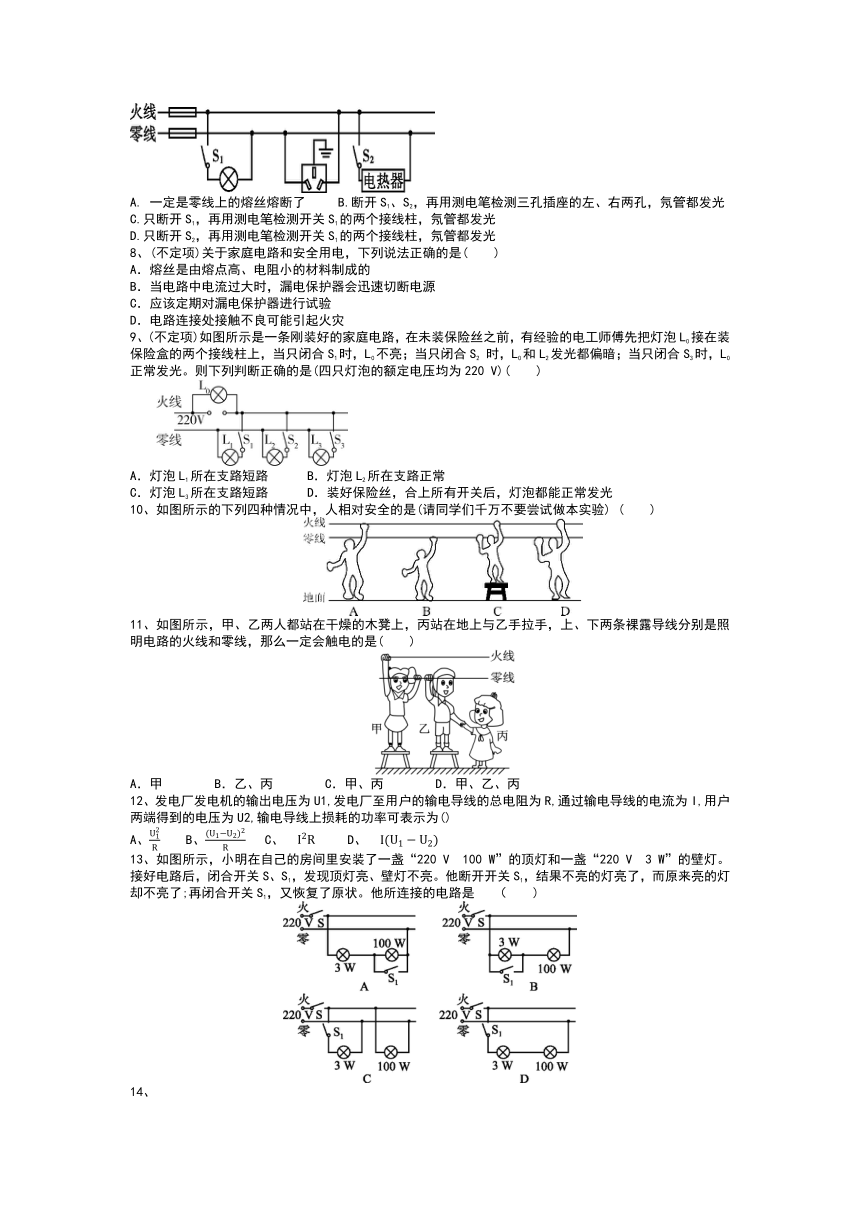

7、如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机（开关未闭合)的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三孔插座的左、右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（ )
A. 一定是零线上的熔丝熔断了 B.断开S1、S2，再用测电笔检测三孔插座的左、右两孔，氖管都发光
C.只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D.只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
8、(不定项)关于家庭电路和安全用电，下列说法正确的是( )
A．熔丝是由熔点高、电阻小的材料制成的
B．当电路中电流过大时，漏电保护器会迅速切断电源
C．应该定期对漏电保护器进行试验
D．电路连接处接触不良可能引起火灾
9、(不定项)如图所示是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0不亮；当只闭合S2 时，L0和L2发光都偏暗；当只闭合S3时，L0正常发光。则下列判断正确的是(四只灯泡的额定电压均为220 V)( )
A．灯泡L1所在支路短路 B．灯泡L2所在支路正常
C．灯泡L3所在支路短路 D．装好保险丝，合上所有开关后，灯泡都能正常发光
10、如图所示的下列四种情况中，人相对安全的是(请同学们千万不要尝试做本实验) ( )
11、如图所示，甲、乙两人都站在干燥的木凳上，丙站在地上与乙手拉手，上、下两条裸露导线分别是照明电路的火线和零线，那么一定会触电的是( )
A．甲 B．乙、丙 C．甲、丙 D．甲、乙、丙
12、发电厂发电机的输出电压为U1,发电厂至用户的输电导线的总电阻为R,通过输电导线的电流为I,用户两端得到的电压为U2,输电导线上损耗的功率可表示为()
A、 B、 C、 D、
13、如图所示，小明在自己的房间里安装了一盏“220 V 100 W”的顶灯和一盏“220 V 3 W”的壁灯。接好电路后，闭合开关S、S1，发现顶灯亮、壁灯不亮。他断开开关S1，结果不亮的灯亮了，而原来亮的灯却不亮了;再闭合开关S1，又恢复了原状。他所连接的电路是 （ )
14、
使用插线板时发现：只有开关闭合时，指示灯才能放光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压。根据上述现象，插线板内线路及电源连接方式是( )
二、填空题
15、家用电灯的开关要接到________(选填“零线”或“火线”)和灯泡之间．造成家庭电路中电流过大的原因是________________________(只填写一种即可)．
16、如图所示家庭电路的连接中，有两部分连接错误，它们是________。(选填序号：①闸刀开关；②带开关的灯泡；③带保险丝的两孔插座；④三孔插座。)
17、小明家买了新房，他要为自己房间安装一盏照明灯和一个插座，如图所示是他设计的电路。图中虚线框1和2是电灯或开关的位置，则开关应装在虚线框 中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试d、e、f点时，测电笔的氖管都发光，则电路的故障为 。当发现家用电器或电线着火时，必须先 电源，然后再救火。
18、如图所示的家庭电路中，灯泡标有“PZ220—40”字样，此时灯泡正常发光时，通过它的电流是__________A；过一会后灯泡突然熄灭，用试电笔接触A、B、C、D各点时氖管发光，接触E、F点时不发光，电路故障可能是__________；连接电路时，开关应连接火线，这样做的好处是________。
19、如图甲所示测电笔的笔尖A应该是________(选填“导体”或“绝缘体”)；在图乙和图丙中，正确使用测电笔的是图________。当用测电笔插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座______孔。
20、在家庭电路中同时使用的用电器越多电路中的总电流___(选填“越大”或“越小”),为了防止导线过热而发生危险,在电路中要___(选填“串联”或“并联”)保险丝,实际线路中发生接触不良也是很危险的,应尽量避免,如图5是两种硬导线与螺钉压按式接线柱接法(箭头方向表示拧紧螺钉的方向),其中不容易造成接触不良的是___(选填“甲”或“乙”).
21、某市为缓解高峰时段电压力，节约用户的电费支出，现已实行“分时电费”
计费制，具体计费方法如下表。小明家的某电热器功率为800W，平均每天正常工作1.5h，则该电热器每月耗电 kW·h。小明为节约用电，将它的工作时间由高峰时段移至低谷时段，仅此一项，小明家每月可节省电费 元。(一个月按30天计)
高峰时段(07：00－21：00) 0.55元/kW·h
低谷时段(21：00－07：00) 0.30元/kW·h
22、如图所示是某户电能表4月1日的示数，表格中列出的是他家现有的用电器。若这些用电器平均每天都工作30 min，30天后，电能表的示数应为____________，若该用户又买了一台空调，不久，他家出现跳闸停电现象，你认为最可能的原因是__________。
用电器名称 数量 额定功率
彩电 1台 200 W
电冰箱 1台 100 W
日光灯 8只 40 W
洗衣机 1台 200 W
电饭煲 1只 800 W
23、认识短路的危害和保险丝的作用：
【设计实验】
实验器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A挡)。
【进行实验】
(1)在图7中，C、D间接入一段保险丝，A、B间接入电流表，其他部分按图示连接好电路。
(2)当开关闭合时，灯泡__________(选填“发光”或“不发光”)，电流表______(选填“有”或“无”)示数。
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到电流表
________________________________________________________，保险丝________。
【分析论证】
B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流大小________，但是保险丝的电阻比导线大很多，由电功率的公式P＝________知，保险丝的电功率比铜丝的电功率大得多，温度升高得快，这实际是我们学过的电流的________效应。
24、随着生活水平的提高，家用电器在日常生活中已不可缺少。小明 家所有家用电器正常工作时的总功率为2200瓦。其中电热水壶
电热水壶的铭牌
额定电压 220V
频率 50Hz
额定功率 880W
容积 2L
的铭牌如图所示，某一天小明在家里用电热水壶烧开水，电热水 壶能正常工作。已知电热水壶的阻值不变。求：
(1)小明家所用熔断器的额定电流等于或稍大于多少安
(2)这个电热水壶正常工作时的电阻为多少欧
(3)这个电热水壶正常工作600秒所消耗的电能为多少焦
(4)若电热水壶实际工作电压为110伏，电热水壶的实际功率多大
